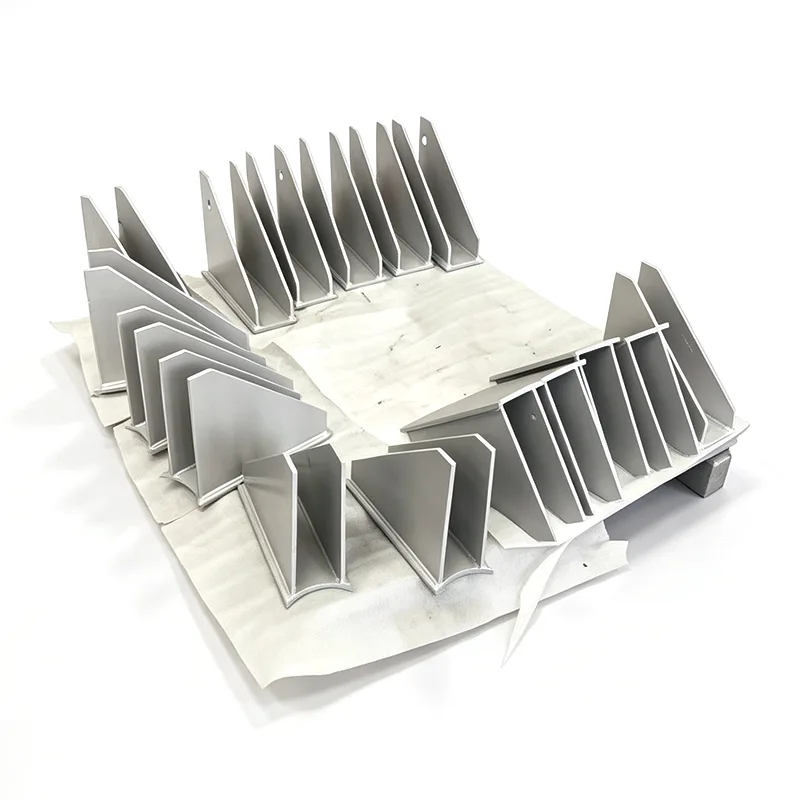

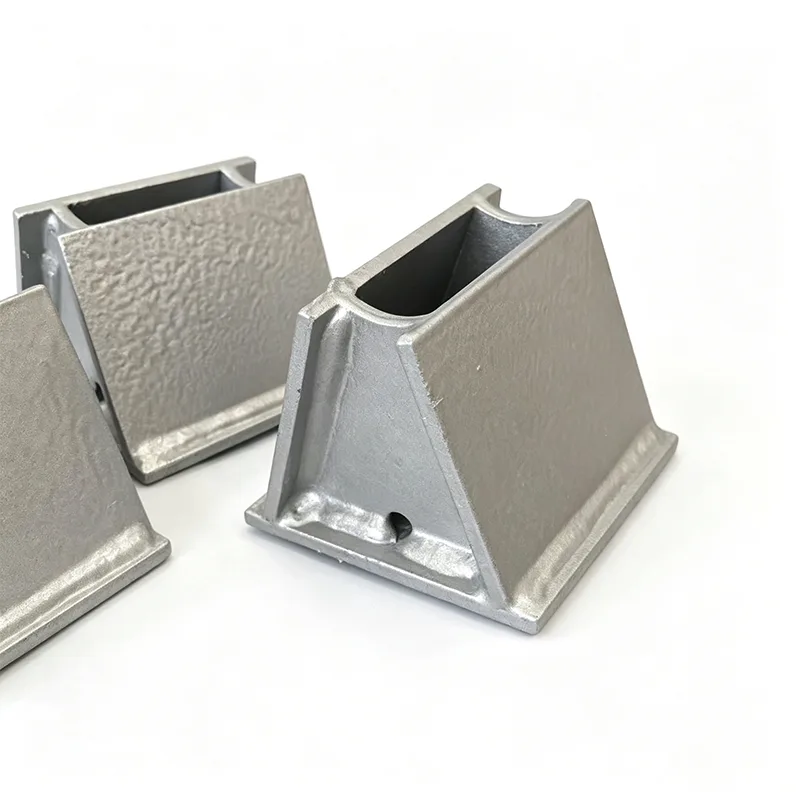

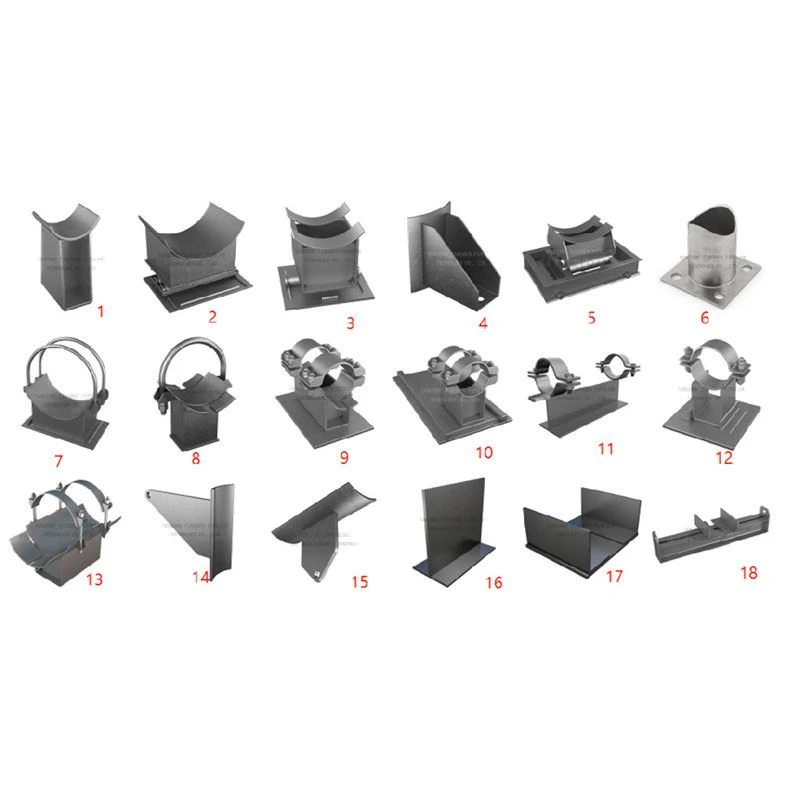

Регулируемая по высоте поддержка башмаков для труб

На бумаге высота трубопровода представляет собой фиксированное число. На сайте такое бывает редко. Стальные колонны оседают. Фундамент слегка смещается. Пружинные опоры сжимаются больше или меньше, чем предсказывает модель напряжения. Когда труба оказывается на 10 мм выше или на 15 мм ниже всасывающего патрубка насоса или фланца компрессора, принудительная установка соединения приводит к нагрузкам на патрубок, на которые оборудование никогда не рассчитано. Самый простой способ добиться правильного возвышения и сохранить его на правильном уровне — это башмак для трубы, который можно регулировать.

Мы производим опоры для труб с регулируемой высотой на нашем заводе в Цзянсу с 2012 года. Сама конструкция несложна, но обеспечить ее надежное удержание положения под действием собственного веса, термического движения и вибрации — задача непростая. Наши регулируемые башмаки делают это прямо сейчас под паровыми коллекторами в Юго-Восточной Азии, трубопроводами охлажденной воды на Ближнем Востоке и эстакадами для труб СПГ в Северной Америке.

Как работает регулировка – и почему она остается неизменной

Сердцевиной узла является резьбовой стержень, который проходит между трубной опорой и опорной плитой. Поворот регулировочной гайки постепенно поднимает или опускает трубу. Как только высота установлена, в действие вступают два независимых механизма блокировки:

Тяжелая контргайка, прижатая к основному корпусу, предотвращает проскальзывание при вертикальной нагрузке.

В больших размерах — вторичный стопорный винт или разрезное кольцо, которое механически блокирует вращение даже при постоянной вибрации от поршневых компрессоров или газопроводов с высоким расходом.

Перед отправкой каждая обувь проходит заводские испытания под нагрузкой, превышающей номинальную в 1,5 раза. Резьбовые компоненты изготовлены из круглого стержня, а не вырезаны из стержня с резьбой, поэтому несущая резьба является полнопрофильной и не содержит концентраторов напряжений, которые могут расколоть стандартную шпильку при изгибе.

Материалы, которые соответствуют вашим услугам

Стандартные регулируемые башмаки изготовлены из углеродистой стали с использованием горячего цинкования в качестве защиты от коррозии по умолчанию. Для агрессивных сред или промывных сред мы поставляем полностью нержавеющие версии 304L или 316L. Поверхности резьбы при сборке покрываются противозадирным составом для предотвращения заедания — это важно, поскольку регулировочная гайка, которую нельзя повернуть на месте, больше не регулируется.

Когда опора башмаков для труб с регулируемой высотой горячая или холодная, мы встраиваем несущий изоляционный блок (PIR или пеностекло) между опорой трубы и опорной стойкой. Размер изоляции соответствует толщине изоляции трубы, а путь пароизоляции остается непрерывным — без холодных участков и конденсации.

Где регулируемые башмаки для труб имеют значение

Всасывающие и нагнетательные трубопроводы насоса и компрессора, где нагрузки на патрубки должны оставаться в пределах допустимого диапазона производителя.

Опоры для трубных эстакад в зонах, подверженных осадке грунта или морозному пучению.

Линии, которым необходим точный уклон для дренажа или технологического потока, например, трубопроводы продувки котла или линии топливного газа.

Пружинные системы, в которых холодное положение требует точной настройки после передачи нагрузки от временных опор.

Модернизация и врезка, когда существующая высота трубопровода не совсем соответствует новой трассе.

Большинство регулируемых опор на рынке представляют собой либо каталожные изделия с ограниченным ходом, либо полностью изготовленные на заказ изделия с длительным сроком поставки. Мы занимаем промежуточное положение: мы можем взять стандартную конструкцию и изменить диапазон высоты, размеры опорной плиты или толщину изоляции в соответствии со спецификациями вашего проекта — обычно в течение того же времени, что и для фиксированного башмака. Наша команда инженеров работает непосредственно с вашими изометрическими данными и списком поддержки и спросит вас о нагрузке на гидроиспытания, расчетной температуре и ожидаемом движении, прежде чем мы завершим чертеж. Именно этот уровень проверки превращает простую регулируемую колодку в опору, к которой вам не придется возвращаться во время ввода в эксплуатацию.

Часто задаваемые вопросы

Вопрос: какой диапазон регулировки вы можете предоставить?

A: Стандартные конструкции обеспечивают ход от ±25 до ±100 мм. Возможны и большие диапазоны — сообщите нам, что вам нужно.

Вопрос: Сохранится ли настройка при вибрации?

А: Да. На всех размерах мы используем контргайку и механическую функцию предотвращения вращения. Сборка прошла заводские испытания на устойчивость к циклическим нагрузкам.

Вопрос: Можно ли отрегулировать башмак при загруженной трубе?

О: Незначительные корректировки дифферента обычно можно выполнить под собственным весом. При более крупных корректировках мы рекомендуем сначала снять нагрузку, чтобы защитить резьбу.

Вопрос: Предлагаете ли вы версию для изолированных холодных или горячих труб?

А: Да. Мы интегрируем несущий изоляционный блок, размер которого соответствует толщине вашей изоляции, в комплекте с герметичным пароизоляционным каналом.
