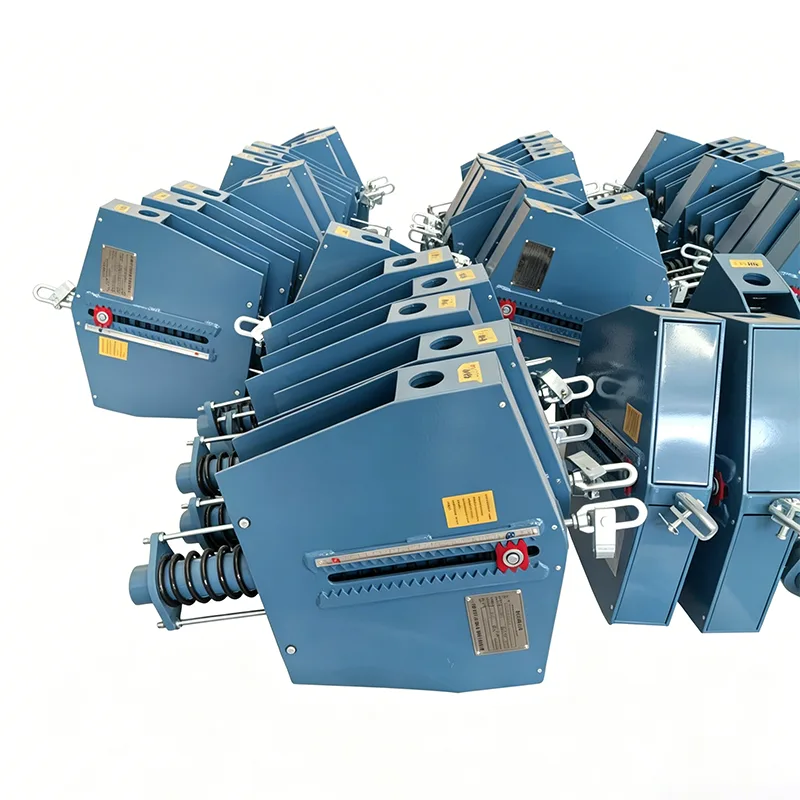

Прецизионная подвеска постоянной пружины для трубопровода большого смещения с равномерным выходом нагрузки

Пружинные подвески постоянной нагрузки, также называемые пружинными опорами постоянной нагрузки или опорами постоянной силы, обеспечивают почти равномерную поддерживающую силу во всем диапазоне перемещения трубы. Эти устройства специально разработаны для трубопроводных систем, которые испытывают значительные вертикальные тепловые смещения, где регулируемые пружинные опоры могут привести к чрезмерному изменению нагрузки и передаче нежелательной нагрузки на подключенное оборудование и трубопроводы.

ВТрубопроводные технологии Янчжоу Тяньшунь, мы производим подвески с постоянными пружинами, используя проверенный кривошипно-шатунный механизм в паре с высококачественными пружинами сжатия. Эта конструкция уравновешивает крутящий момент пружины и крутящий момент нагрузки вокруг главной оси на протяжении всего хода, поддерживая отклонение нагрузки в пределах ±5% в стандартной комплектации и ±3% для высокоточных конфигураций. Каждый узел помещен в защитный кожух, который защищает внутренние компоненты от строительного мусора и загрязнений окружающей среды, снижая риск технического обслуживания в течение всего срока службы опоры.

Технические характеристики и серия

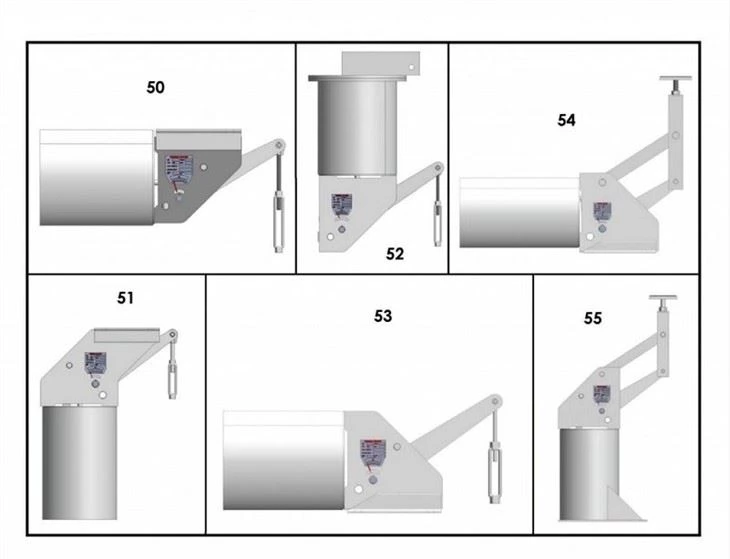

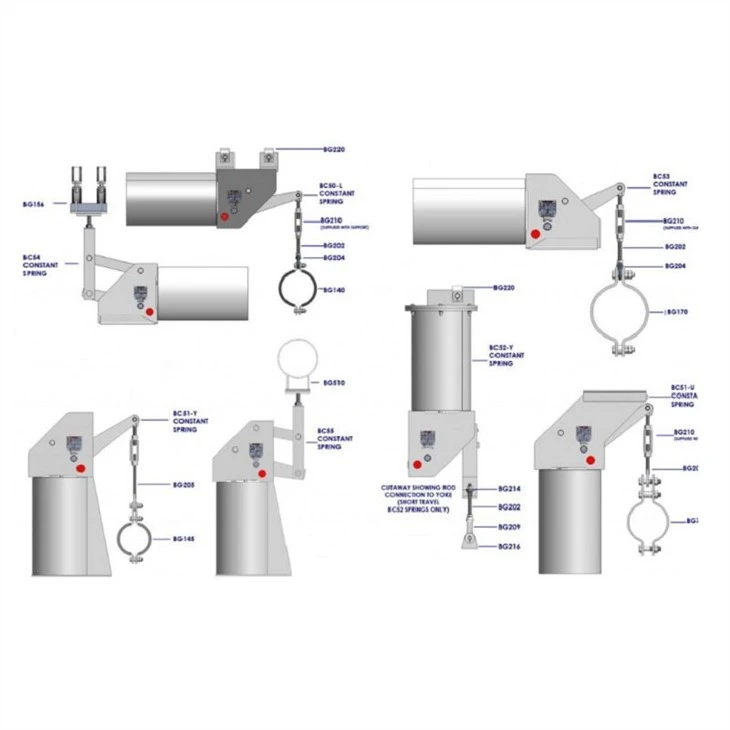

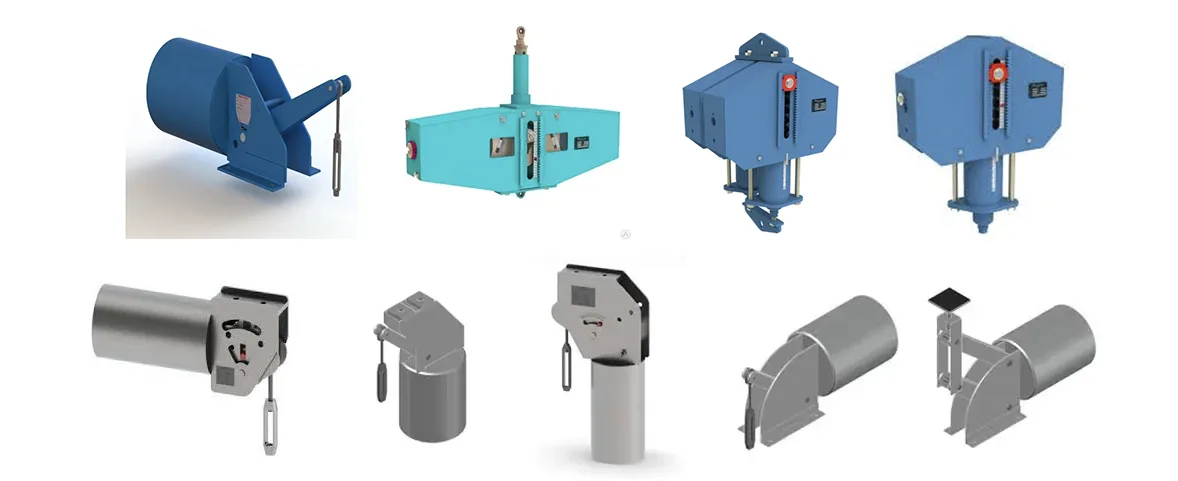

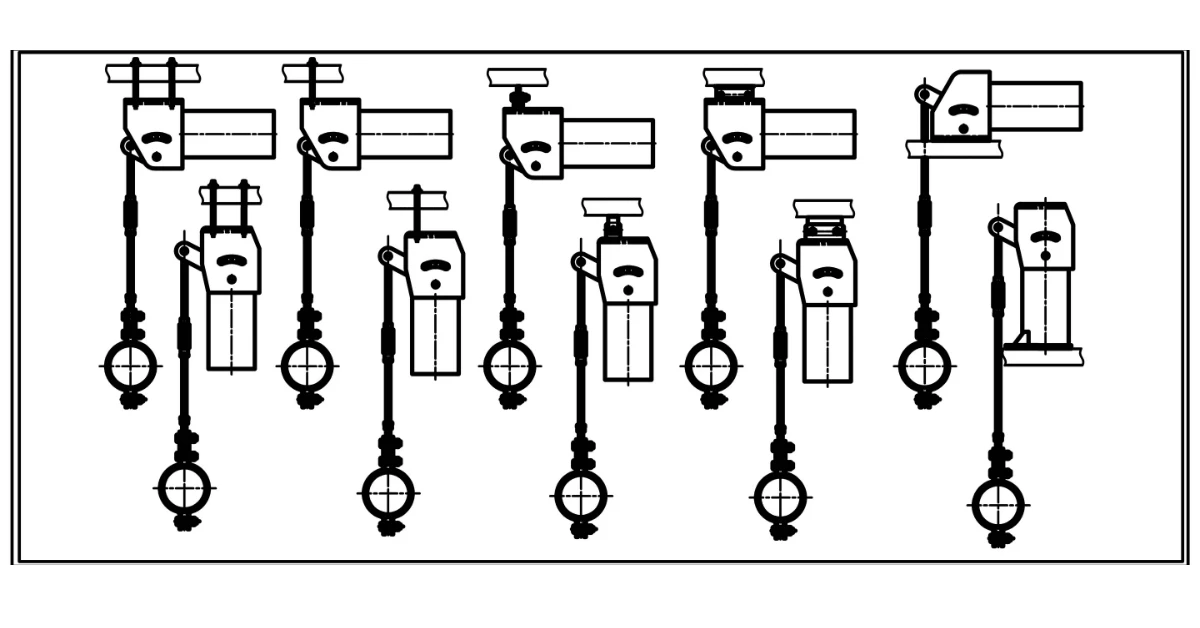

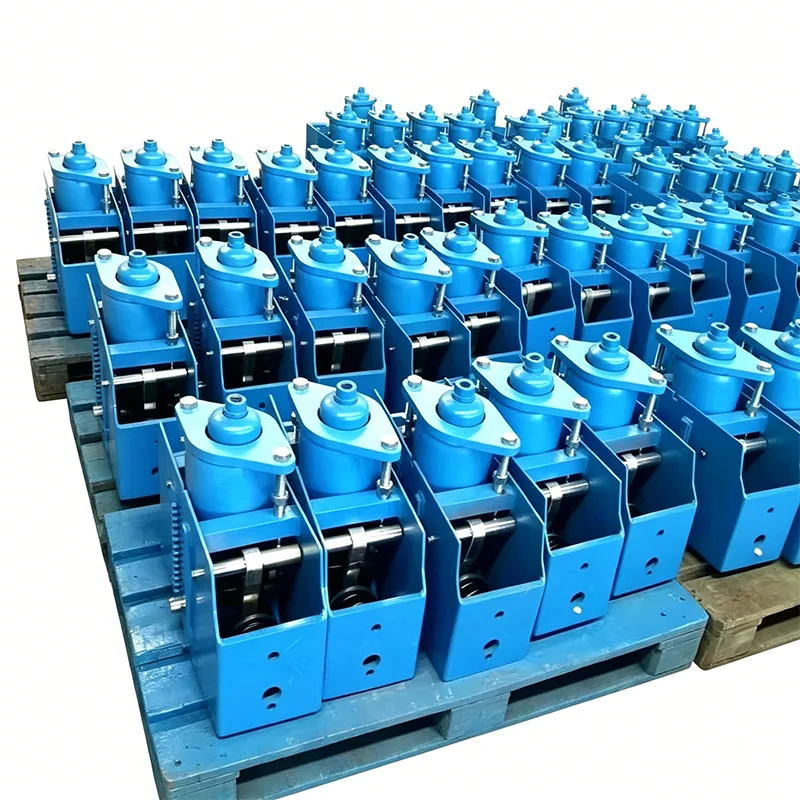

Нашпостоянная пружинная поддержкаПортфолио охватывает диапазон рабочих нагрузок от 0,1 кН до 500 кН, со стандартными вариантами хода 50 мм, 100 мм, 200 мм и 400 мм, а также специальными вариантами хода до 600 мм. Стандартная серия включает модели PH, LH, CA, CS и TH, подходящие как для горизонтальной, так и для вертикальной установки. Витки пружин изготовлены из легированной стали 60Si2Mn или 50CrVA, а корпуса имеют горячеоцинкованное или эпоксидное покрытие, подходящее для рабочих температур окружающей среды от -20°C до +80°C.

Каждая подвеска с постоянной пружиной предварительно настроена на заводе на заданную клиентом нагрузку и положение «холодное/горячее» и оснащена верхними и нижними ограничителями хода для предотвращения чрезмерного хода. Хорошо видимая шкала хода и диск регулировки нагрузки позволяют выполнять точную настройку на месте в пределах ±10% от номинальной нагрузки, а в некоторых конфигурациях можно регулировать до ±20% с шагом 2%. Красные предустановленные штифты устанавливаются на заводе для фиксации опоры во время гидростатических испытаний и кислотной промывки, выдерживая до удвоенной номинальной нагрузки перед снятием при вводе системы в эксплуатацию.

Стандарты и индивидуальный инжиниринг

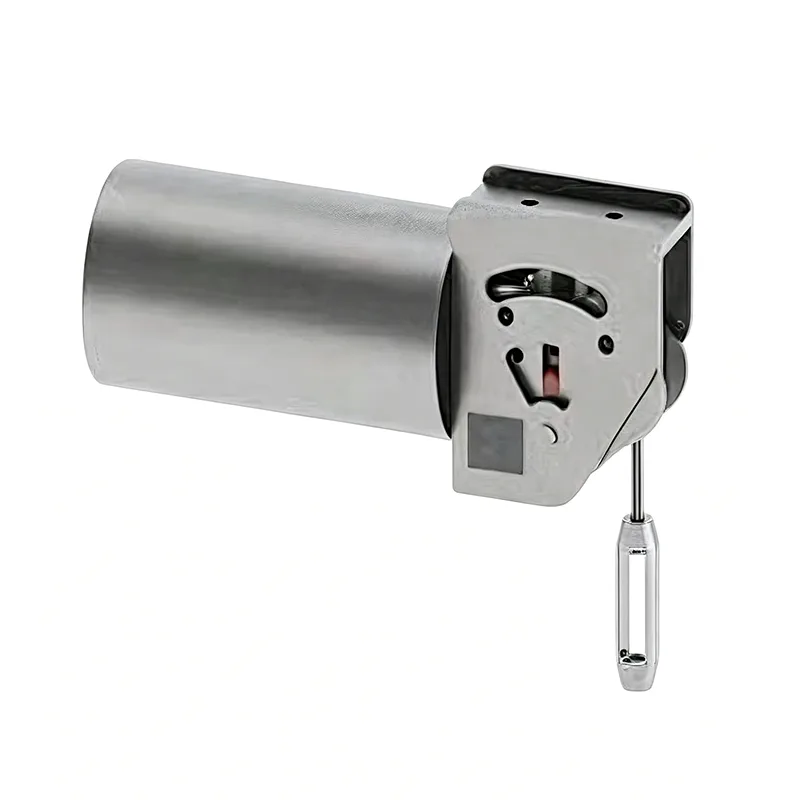

Все пружинные опоры постоянной нагрузки спроектированы и изготовлены в соответствии со стандартами GB/T 17116.1/.2/.3 и NB/T 47039 и полностью трансформируются в соответствии с международными стандартами, включая MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L и JIS B 8501. Как опытный производитель трубных опор, мы также производим полностью индивидуальные опоры постоянной силы на основе по чертежам заказчика и параметрам конкретного проекта.

Применение в критически важных отраслях

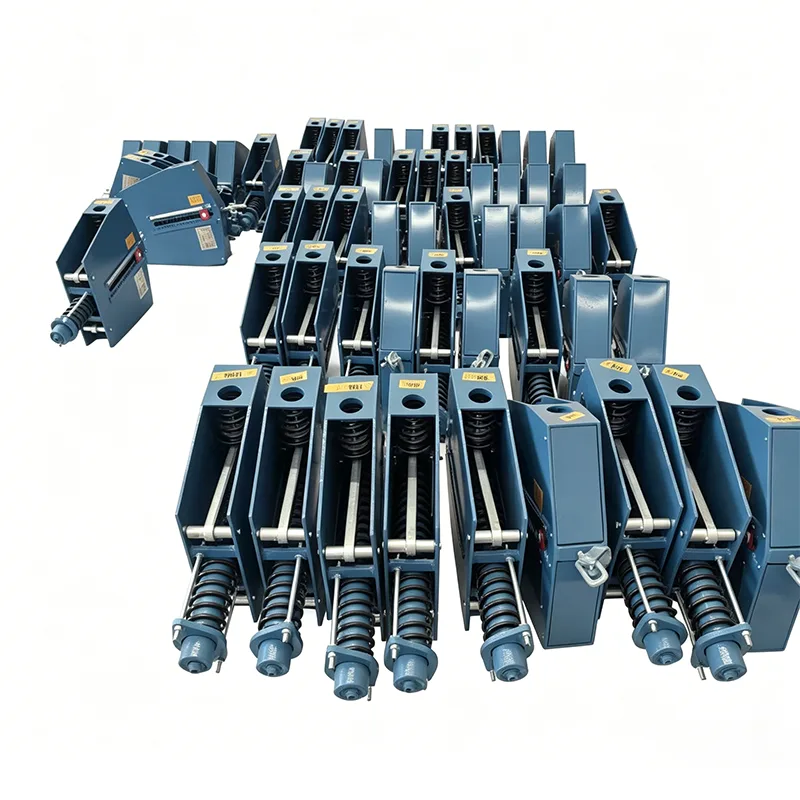

Подвески с постоянной пружиной используются в трубопроводных системах, где постоянство нагрузки не подлежит обсуждению. Типичные установки включают тепловые электростанции, атомные электростанции, нефтеперерабатывающие заводы, терминалы СПГ и СНГ, сети централизованного теплоснабжения и высокотемпературные технологические линии на нефтехимических и фармацевтических заводах. Их часто устанавливают рядом с регулируемыми пружинными опорами на одном трубопроводе — постоянными в узлах с большим смещением и регулируемыми пружинными подвесками в местах с меньшими тепловыми перемещениями.

Расширенный ассортимент продукции для поддержки труб

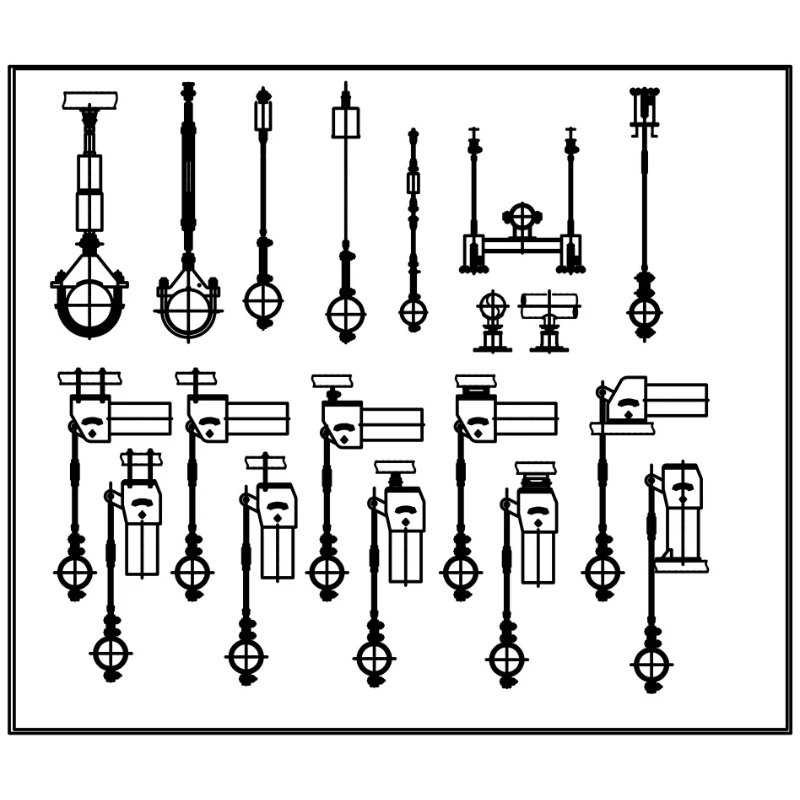

Помимо подвесок с постоянной пружиной, в наш полный ассортимент опор для труб входят опоры с регулируемой пружиной, жесткие подвески, опоры для башмаков труб, предварительно изолированные опоры для труб и гидравлические демпферы для динамического контроля нагрузки. Для проектов, требующих компенсации термического смещения, мы также поставляем металлические сильфонные компенсаторы, резиновые компенсаторы и тканевые компенсаторы, которые интегрируются с нашими системами поддержки, образуя комплексное решение для трубопроводов.

Гарантия качества и обслуживания

Перед отправкой каждая деталь проходит полное внутреннее тестирование в соответствии с нашей системой управления качеством ISO 9001:2015 и соответствием стандартам ASME и API, где это необходимо. Клиенты получают специальную техническую поддержку от запроса до установки, круглосуточный ответ на все предложения и рекомендации по регулировке нагрузки на месте в рамках нашего послепродажного обслуживания. Имея более 14 лет опыта производства опор для труб и компенсаторов для проектов в 45 странах, мы поставляем как стандартные изделия из каталога, так и полностью разработанные индивидуальные решения для EPC-подрядчиков и конечных пользователей по всему миру.

Часто задаваемые вопросы

В чем разница между подвеской с постоянной пружиной и опорой с регулируемой пружиной?

Регулируемые пружинные опоры оказывают различную силу реакции при вертикальном движении трубы из-за сжатия или растяжения пружины. В подвесках с постоянной пружиной используется кривошипно-шатунный механизм для поддержания почти одинаковой опорной силы во всем диапазоне хода. Как правило, постоянные единицы указываются там, где тепловое смещение превышает 50 мм или где изменение нагрузки должно оставаться ниже 6%, чтобы избежать передачи нагрузки на насосы, турбины или другое чувствительное оборудование.

Что означает отклонение нагрузки ±5% на постоянной пружинной опоре?

Отклонение нагрузки — это максимальная процентная разница между фактической опорной силой и номинальной номинальной нагрузкой в ​​любой точке рабочего пути. Наши стандартные подвески с постоянной пружиной выдерживают отклонение в пределах ±5%, что соответствует большинству требований к промышленным трубопроводам. Для критически важных применений, таких как ядерные или высокоточные технологические линии, мы предлагаем высокоточные устройства с отклонением ±3%.

Когда следует удалять красные предустановленные штифты?

Предварительно установленные штифты устанавливаются на заводе для фиксации подвески в положении холодной установки, что позволяет выполнять гидростатические испытания и промывку труб кислотой без сжатия или растяжения пружинного узла. Их необходимо снять перед вводом системы в эксплуатацию, обычно после завершения гидроиспытаний и пуско-наладочных проверок. Наши стандартные штифты во время испытаний выдерживают нагрузку, вдвое превышающую номинальную; сообщите нам, если ваш проект требует более высокого запаса прочности.

Можно ли регулировать нагрузку на месте после установки?

Да. Каждая подвеска постоянной пружины оснащена винтом регулировки нагрузки и калиброванной шкалой. Поворот винта увеличивает или уменьшает заданную нагрузку с шагом 2%, с общим диапазоном регулировки ±10% на стандартных устройствах (до ±20% на выбранных конфигурациях). Это позволяет выполнить точную настройку, чтобы компенсировать незначительные различия между проектными условиями и фактической установкой на месте.

Каким стандартам соответствуют ваши подвески с постоянными пружинами?

Наш стандартный ассортимент разработан в соответствии с GB/T 17116.1/.2/.3 и NB/T 47039 и может быть преобразован по размерам и характеристикам в соответствии с MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L и JIS B 8501. Мы также можем изготовить полностью индивидуальные опоры по чертежам и спецификациям вашего проекта.

Каково типичное время выполнения?

Стандартные подвески с постоянной пружиной из каталога обычно доставляются в течение 15–25 рабочих дней, в зависимости от количества и серии. Устройства, спроектированные по индивидуальному заказу, требуют дополнительного времени на проектирование и подтверждение. Срочная доставка может быть организована по запросу, при условии предварительного согласования при размещении заказа или не менее чем за 20 дней до запланированной даты доставки.
