Когда промышленные трубопроводы должны выдерживать тепловое расширение и одновременно противостоять внезапным ударным нагрузкам,ТяньшуньобеспечиваетГидравлические демпферы для фиксации трубразработан, чтобы помочь поддерживать стабильность системы в сложных условиях эксплуатации. Эти чувствительные к скорости устройства позволяют постепенно перемещать трубы во время нормальной работы и обеспечивают динамическое сдерживание, когда быстрое смещение угрожает целостности трубопровода.
Гидравлические демпферы являются важными динамическими ограничительными устройствами на электростанциях, нефтехимических предприятиях, нефтеперерабатывающих заводах и других промышленных объектах, где трубопроводные системы подвергаются воздействию сейсмических сил, гидравлических ударов, переходных процессов давления и помех, связанных с оборудованием. В отличие от обычных жестких ограничителей, они выдерживают медленное тепловое движение, одновременно сопротивляясь внезапному высокоскоростному смещению. В этой статье объясняются их принципы работы, ключевые компоненты, инженерные соображения, области применения и требования к техническому обслуживанию. В нем также описывается, как выбрать подходящее оборудование для конкретных проектов по ограничению труб и как Tianshun может удовлетворить требования к промышленным трубопроводам.
Гидравлические демпферы представляют собой специализированные механико-гидравлические устройства, которые ограничивают быстрое движение в трубопроводных системах, обеспечивая при этом относительно неограниченное движение на низких скоростях. Они особенно ценны в установках, где трубы расширяются, сжимаются или смещаются во время обычных рабочих циклов, но должны оставаться под контролем во время непредвиденных динамических событий.
Типичный гидравлический демпфер содержит цилиндр, поршень, шток поршня, гидравлическую жидкость, внутренний механизм регулирования потока, уплотнения и концевые соединения. Когда труба движется медленно из-за изменений температуры, гидравлическая жидкость течет через калиброванные каналы, позволяя поршню двигаться. Когда движение превышает заданную скорость срабатывания устройства, гидравлическое сопротивление существенно увеличивается, помогая удерживать трубу.
Гидравлические демпферы обычно работают вместе с несущими опорами, а не заменяют их. Пружинные подвески, башмаки для труб и другие опоры несут вес трубы и обеспечивают нормальное движение, а демпферы обеспечивают удержание от определенных динамических нагрузок.
Для получения подробной информации о конкретном проекте ознакомьтесь с информацией о продукции Tianshun «Гидравлические демпферы для фиксации труб».
Принцип действия основан на взаимосвязи между скоростью поршня и гидравлическим сопротивлением. Устройство по-разному реагирует на постепенное смещение и внезапное движение, помогая системам трубопроводов оставаться гибкими во время обычной эксплуатации, не жертвуя при этом динамическим сопротивлением.
Промышленные трубы испытывают изменения размеров по мере повышения и понижения рабочих температур. При достаточно медленном движении демпфер позволяет поршню проходить через цилиндр с ограниченным сопротивлением. Это помогает предотвратить ненужное ограничение теплового расширения и сжатия.
Во время сейсмического явления, гидравлического удара, отключения турбины или аналогичного переходного процесса скорость трубы может быстро возрасти. Внутренний гидравлический механизм демпфера ограничивает поток жидкости при достижении заданных условий активации.
Увеличение гидравлического сопротивления существенно затрудняет дальнейшее движение поршня. Затем устройство передает результирующую удерживающую силу через свои монтажные соединения на опорную конструкцию, помогая ограничить чрезмерное смещение трубы.
Как только переходный процесс утихнет, механизм может вернуться к своему нормальному поведению, позволяющему движение, в зависимости от конструкции. Правильный выбор размера, установка и техническое обслуживание важны для обеспечения того, чтобы демпфер работал должным образом на протяжении всего срока службы.
Правильно подобранные гидравлические демпферы предлагают ряд технических преимуществ для промышленных трубопроводных систем.
Одним из важных ограничений является то, что гидравлические демпферы не являются универсальными решениями для всех проблем с вибрацией. Их пригодность зависит от характеристик движения, диапазона частот, случаев нагрузки и требований к производительности трубопроводной системы. Низкоамплитудная высокочастотная вибрация может потребовать другого или дополнительного подхода к контролю вибрации.
Гидравлические демпферы часто рассматриваются для критически важных трубопроводных сетей, где внезапное смещение может повлиять на непрерывность работы, целостность оборудования или безопасность предприятия.
Главные паропроводы, трубопроводы питательной воды и другие высокоэнергетические контуры могут испытывать динамические нагрузки во время отключений оборудования, переходных процессов давления или сейсмических событий. Демпферы помогают сдерживать движение, когда этого требуют расчетные условия.
Технологические трубопроводы, подключенные к насосам, компрессорам, печам и оборудованию, работающему под давлением, могут подвергаться быстрым изменениям условий эксплуатации. Правильно спроектированные ограничители могут помочь контролировать переходные нагрузки и защитить уязвимые соединения.
Системы трубопроводов, связанные с безопасностью, могут потребовать тщательного документирования характеристик ограничителей, экологической квалификации и сейсмической оценки. Выбор должен соответствовать применимым нормам проекта и квалификационным требованиям, а не полагаться только на общие описания продуктов.
Переработка газа, установки по производству сжиженного природного газа и линии передачи высокого давления могут потребовать специализированных вспомогательных механизмов для обеспечения рабочего движения при одновременном контроле определенных динамических событий.
Металлические сильфонные компенсаторы и аналогичные компоненты могут быть чувствительны к чрезмерному смещению или внешней нагрузке. Правильно расположенные демпферы могут помочь ограничить движение в определенных переходных условиях при условии, что все удерживающее устройство спроектировано с учетом нагрузок на соединения и трубопроводы.
Производительность гидравлического демпфера зависит от нескольких взаимосвязанных конструктивных параметров. В следующей таблице приведены репрезентативные значения, опубликованные в информации о продуктах Tianshun. Фактические требования должны быть подтверждены для конкретной модели и проекта.
| Параметр | Репрезентативный диапазон или опцион | Инженерное рассмотрение |
|---|---|---|
| Грузоподъемность | Примерно от 5 кН до 500 кН и выше для устройств, изготовленных по индивидуальному заказу. | Должен учитывать расчетные удерживающие силы и указанные варианты нагрузки. |
| Стандартный ход | 100, 150, 200, 300 и 500 мм | Должен учитывать ожидаемое тепловое смещение и допуски на установку. |
| Скорость активации | Обычно 5–50 мм/с, в зависимости от спецификации. | Необходимо отличать нормальное движение трубы от динамических условий, требующих ограничения. |
| Стандартная рабочая температура | Примерно от -40°C до +120°C | Проверьте пригодность жидкости, уплотнений и материалов при фактических рабочих температурах. |
| Материал цилиндра | Варианты из углеродистой или легированной стали | Выбор зависит от нагрузок, окружающей среды и спецификаций проекта. |

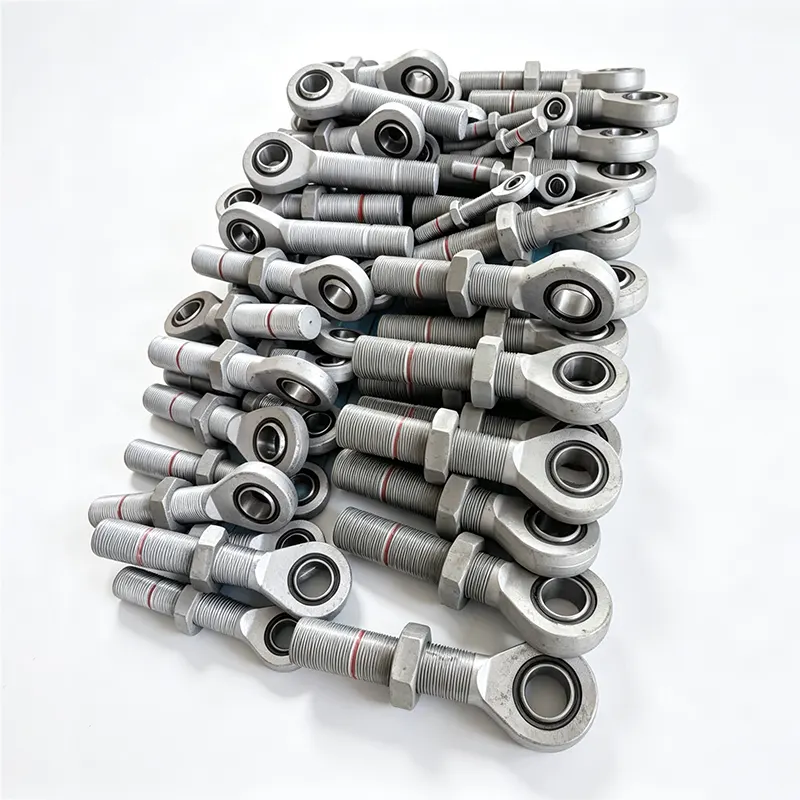

| Торцевые соединения | Стержневая проушина, вилка, шаровой шарнир и варианты с резьбой | Должен соответствовать креплению конструкции и разрешенному направлению движения. |
| Тестирование | Функциональные испытания, испытания под давлением и герметичность в соответствии с указанными требованиями. | Перед приемкой подтвердите записи проверок и необходимую документацию. |
Эти значения являются ориентировочной информацией о продукте и не заменяют утвержденную таблицу данных или расчеты для конкретного проекта. Для ядерных, высокотемпературных или других критически важных работ подтвердите применимые квалификационные требования непосредственно у производителя.
Выбор гидравлического демпфера требует координации между анализом напряжений в трубопроводах, проектированием опор, интерфейсами оборудования и условиями площадки. Покупки только по номинальному диаметру трубы недостаточны.
Определите, должно ли ограничение учитывать сейсмическую нагрузку, гидравлический удар, срабатывание предохранительного клапана, отключения оборудования, движение, вызванное ветром, или другой переходный процесс. Определяющий вариант нагрузки определяет требуемые характеристики удержания.
Используйте утвержденный анализ напряжения трубопровода, чтобы определить необходимые силы растяжения и сжатия. Проверьте номинал демпфера, прочность крепления, конструкционную сталь, сварные швы и компоненты соединенных труб как часть всего пути нагрузки.
Определите ожидаемый тепловой путь от горячего к холодному, положение установки и возможное смещение в соответствующих условиях эксплуатации. Адекватный ход помогает предотвратить нежелательный контакт в конце хода и помехи нормальному движению трубы.
Скорость активации должна соответствовать ожидаемому диапазону нормальных движений и динамическим событиям, требующим ограничения. Неправильная калибровка может привести к нежелательному сопротивлению во время повседневной работы или неадекватному отклику во время переходных процессов.
Проверьте температуру окружающей среды и труб, подверженность коррозии, влажность, совместимость жидкостей и любые особые требования к окружающей среде. Для специализированных применений могут потребоваться улучшенные материалы, уплотнения, защитные покрытия или квалификационные испытания.
Определите руководящие нормы проектирования и спецификации проекта. В зависимости от применения они могут включать соответствующие требования ASME B31.1, ASME B31.3, стандартов MSS или спецификаций для ядерной отрасли. Точные редакции, применимость и требуемую область квалификации уточняйте у ответственного инженера.
Для получения дополнительной информации о дополнительном вспомогательном оборудовании изучите постоянные пружинные опоры Tianshun и узнайте, как выбранные компоненты могут работать вместе в скоординированной системе поддержки трубопроводов.
Даже правильно выбранный гидравлический демпфер может работать плохо, если он неправильно установлен или неадекватно обслуживается. Установка и проверка должны осуществляться в соответствии с инструкциями производителя и утвержденной проектной документацией.
При проверке следует учитывать утечку гидравлической жидкости, коррозию, повреждение штока поршня, ослабление соединений, повреждение уплотнений, аномальное смещение и признаки механического воздействия. Любое необычное состояние следует оценивать по инструкциям производителя по обслуживанию.
Интервалы проверок и графики капитального ремонта должны отражать руководство по оборудованию, условия эксплуатации, историю событий и требования проекта. Опубликованное руководство Tianshun указывает на проверки каждые три-пять лет и возможный капитальный ремонт примерно через десять лет при нормальных условиях эксплуатации; их следует рассматривать как общие рекомендации, а не как универсальные требования. Для критически важных с точки зрения безопасности приложений может потребоваться другой график.
После значительного сейсмического события или другого проектного переходного процесса проверьте систему фиксации в соответствии с применимыми процедурами на объекте, прежде чем возвращать затронутое оборудование в эксплуатацию.
Их основная цель — обеспечить медленное перемещение трубы в нормальных условиях эксплуатации, одновременно ограничивая быстрое смещение, вызванное определенными динамическими событиями. Это помогает контролировать нагрузки, передаваемые на трубопроводы, подключенное оборудование и опорные конструкции.
Пружинная подвеска поддерживает вес трубы, компенсируя тепловые движения. Гидравлический демпфер в первую очередь обеспечивает динамическое удержание и, как правило, не заменяет несущую функцию опоры. Оба могут использоваться в одной и той же системе трубопроводов для разных инженерных целей.
Начните с утвержденного анализа напряжения трубопровода и определите основные варианты динамических нагрузок. При выборе необходимо учитывать удерживающие силы, способность к растяжению и сжатию, ход, монтажные нагрузки и прочность всей системы крепления.
Многие гидравлические демпферы допускают горизонтальную, вертикальную или наклонную установку, но допустимая ориентация зависит от конструкции. Перед установкой проверьте инструкции производителя, конфигурацию монтажа и любые ограничения, специфичные для проекта.
Да. Проверка должна охватывать утечки, коррозию, состояние штока, соединений и функциональные характеристики, если это применимо. График проверок и капитального ремонта должен соответствовать рекомендациям производителя и эксплуатационным требованиям установки.
Нет. Они в первую очередь предназначены для ограничения быстрого движения и определенных переходных нагрузок. Непрерывная низкоамплитудная высокочастотная вибрация может потребовать дополнительного анализа и других мер по контролю вибрации.
Обеспечьте необходимую грузоподъемность, ход, рабочую температуру и температуру окружающей среды, скорость активации, ориентацию монтажа, торцевые соединения, чертежи напряжений труб или опор, условия окружающей среды и применимые стандарты проекта. Эти сведения помогают производителю оценить подходящую конфигурацию.
Гидравлические демпферы для фиксации труб играют важную роль в промышленных трубопроводных системах, которые должны выдерживать обычные тепловые движения, одновременно сопротивляясь внезапным динамическим силам. Правильный выбор зависит от расчетных нагрузок, требований к ходу, характеристик активации, деталей установки, совместимости материалов, а также применимых стандартов проектирования и квалификации. Интеграция демпферов с подходящими опорами для труб и компонентами расширения помогает создать скоординированную систему фиксации, а не полагаться на одно устройство для решения каждой проблемы движения.
Тяньшунь поддерживает проекты промышленных трубопроводов, предлагая решения для гидравлических демпферов и сопутствующие продукты для поддержки трубопроводов. Если вы планируете новую установку, модернизацию существующей удерживающей системы или приобретаете специальное оборудование для сложных условий эксплуатации, подготовьте свои технические требования исвязаться с намидля обсуждения подходящих конфигураций, инженерных соображений и вариантов расценок для конкретного проекта.
