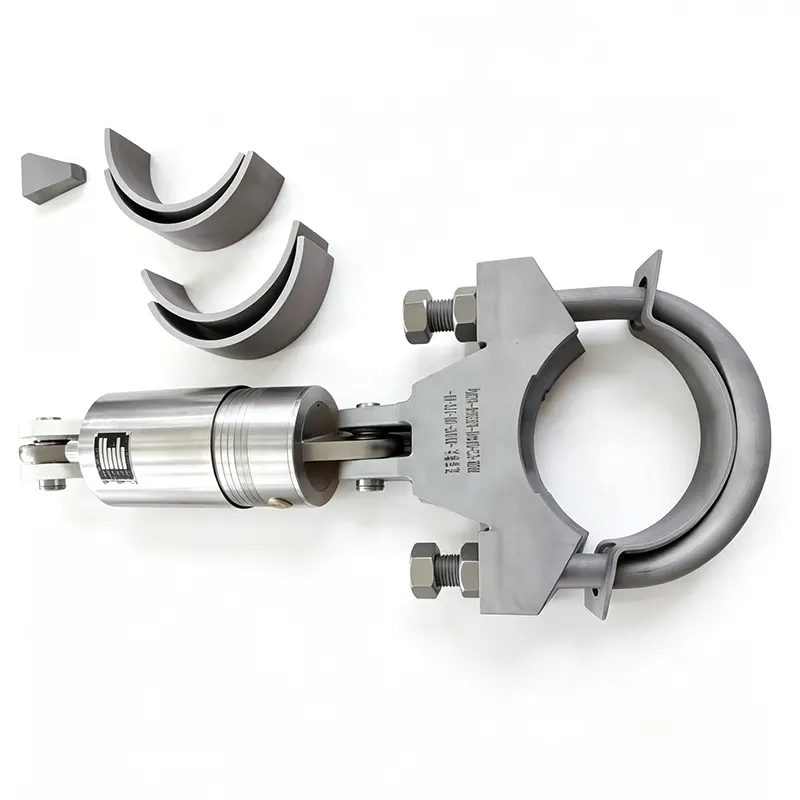

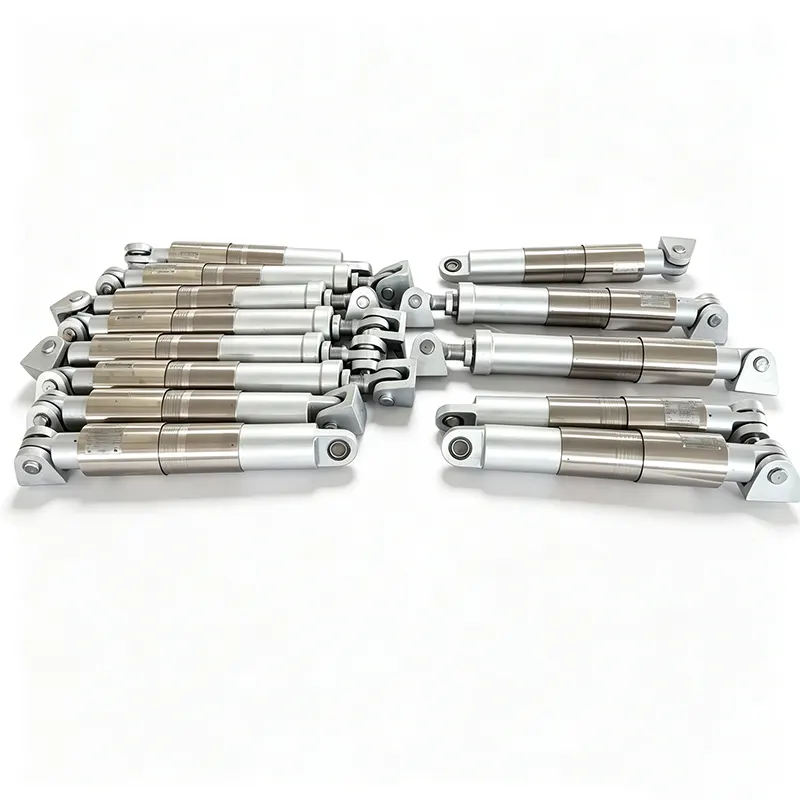

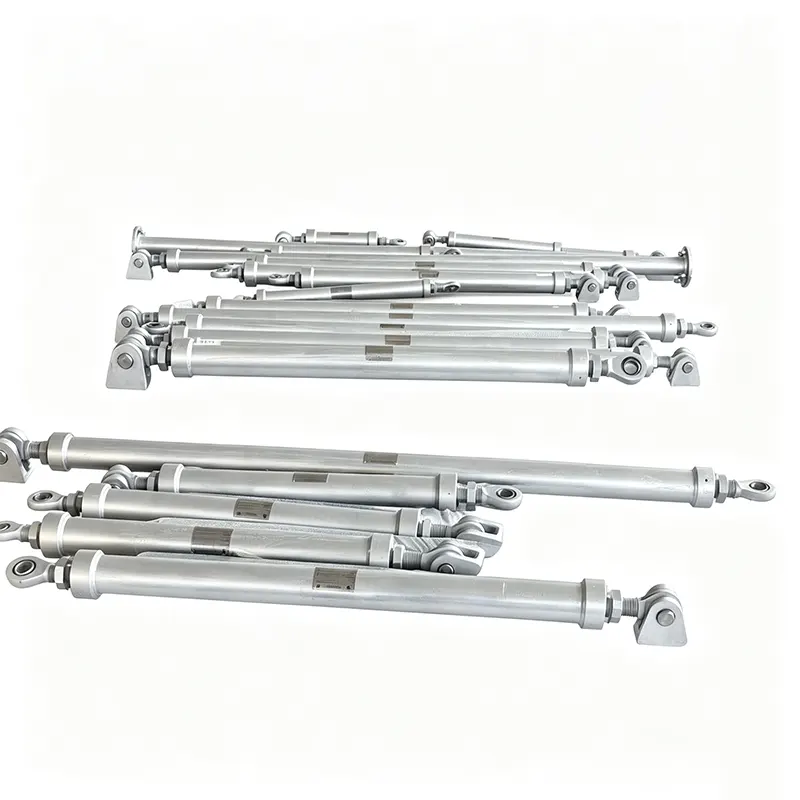

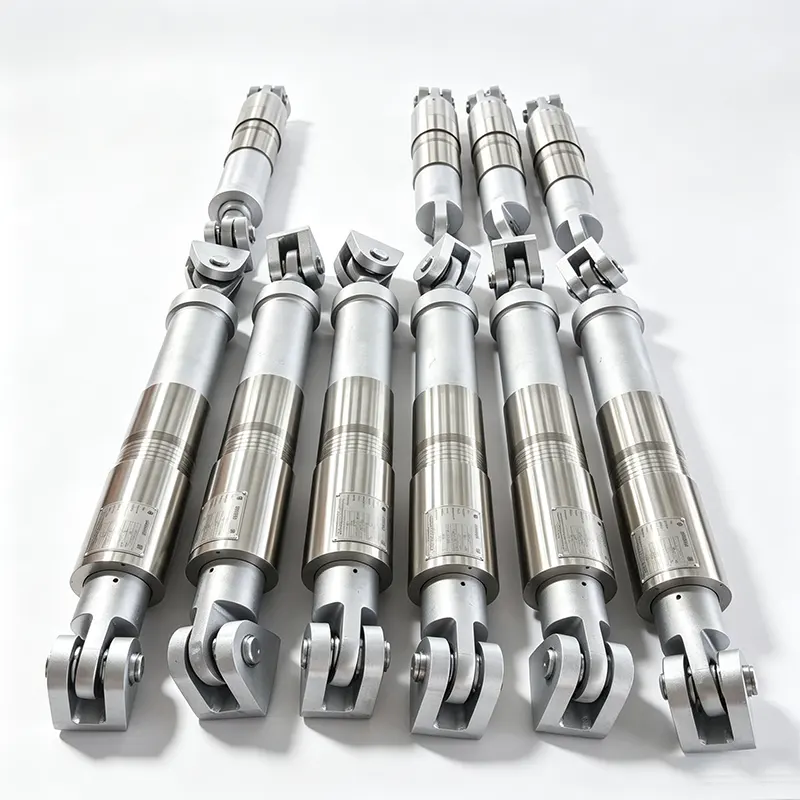

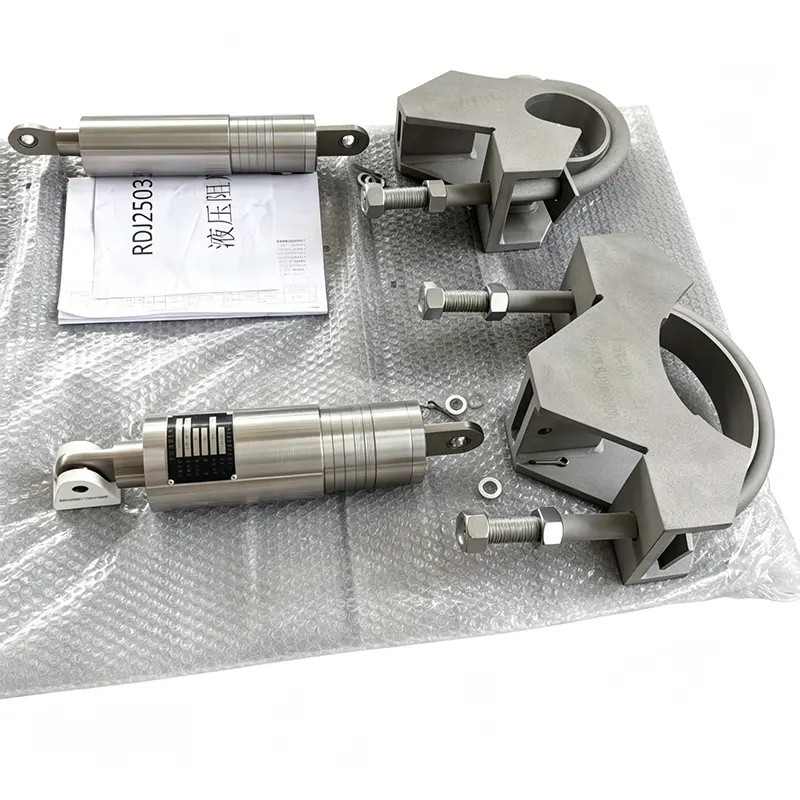

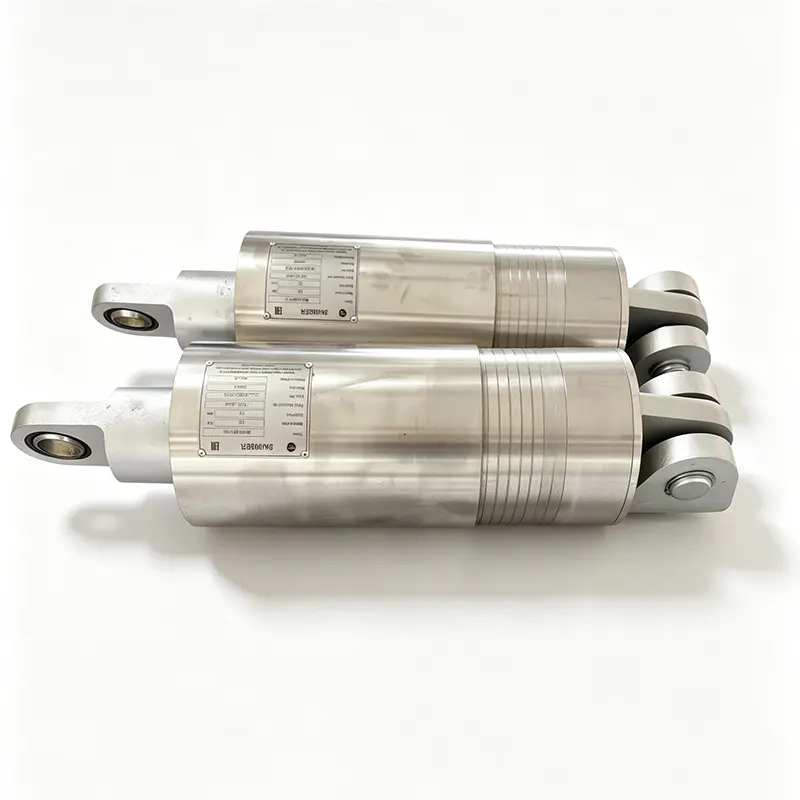

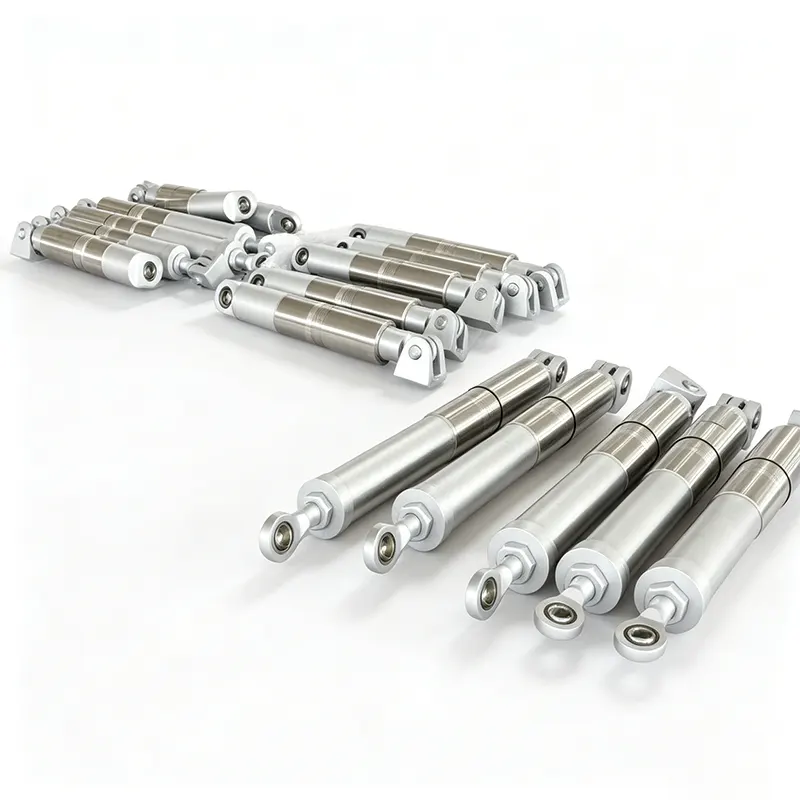

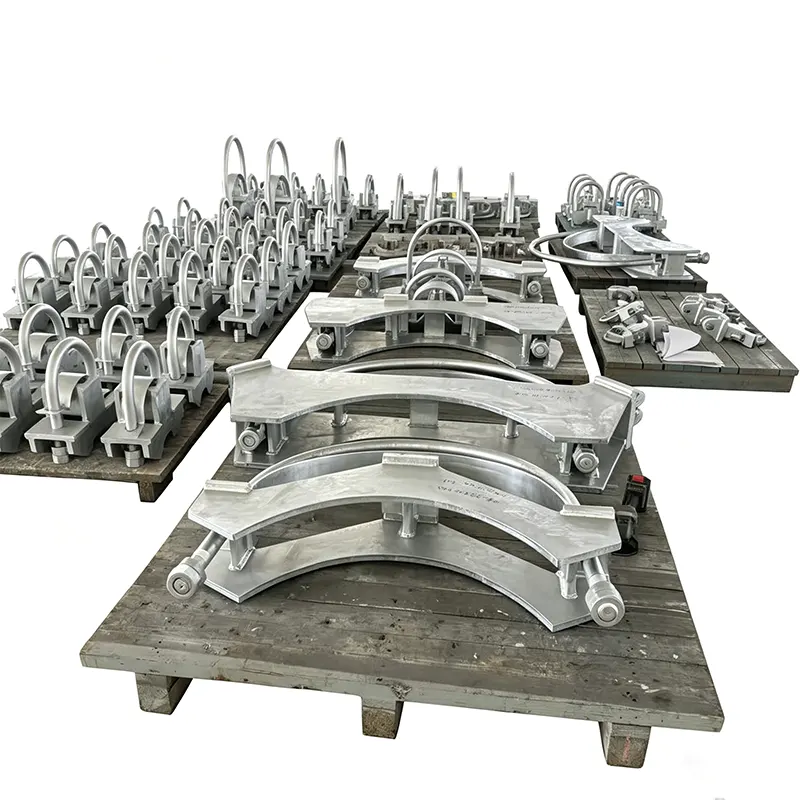

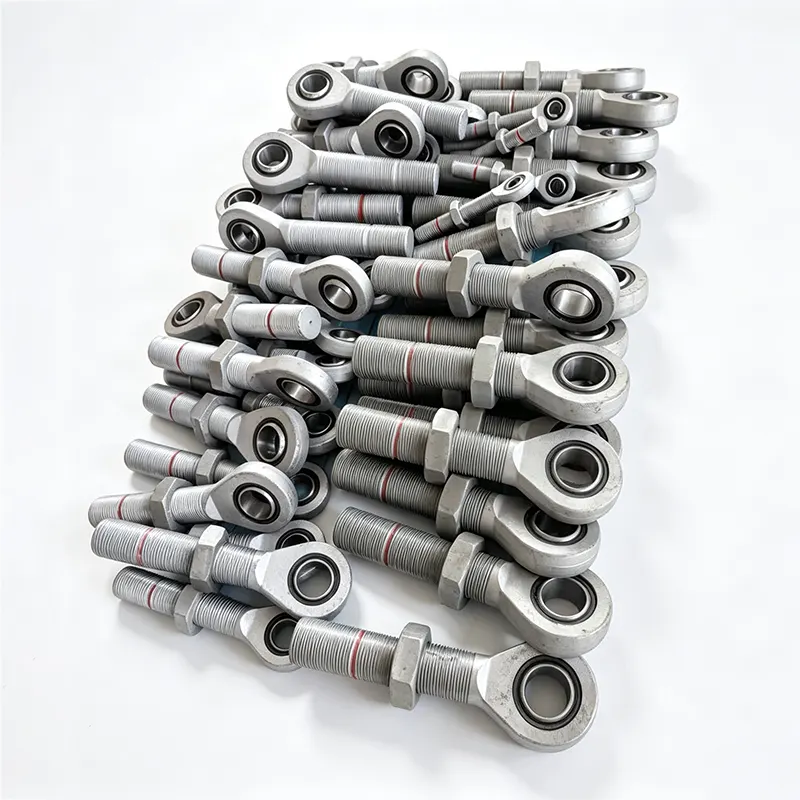

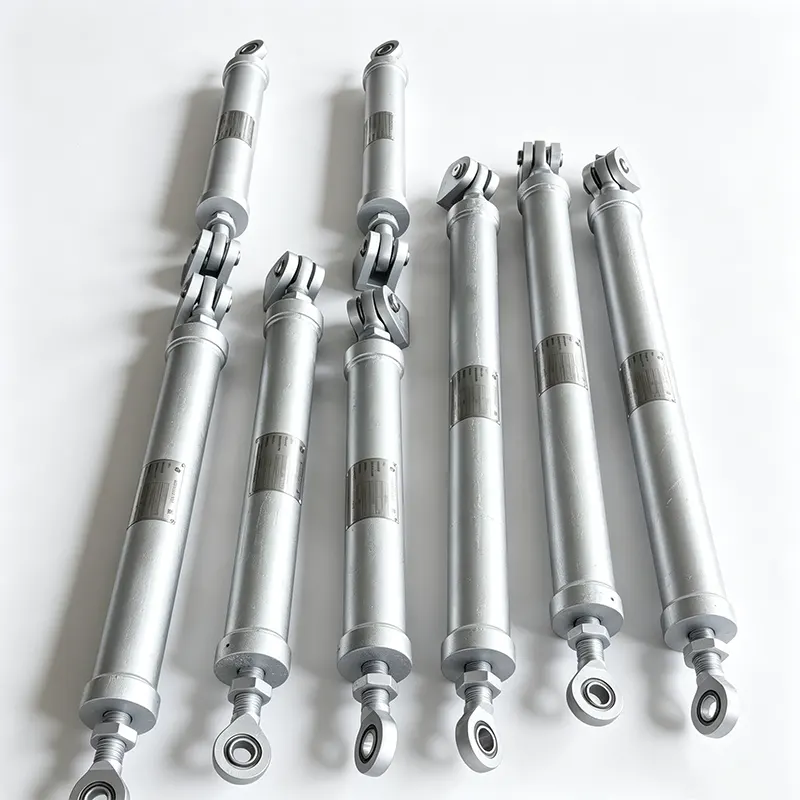

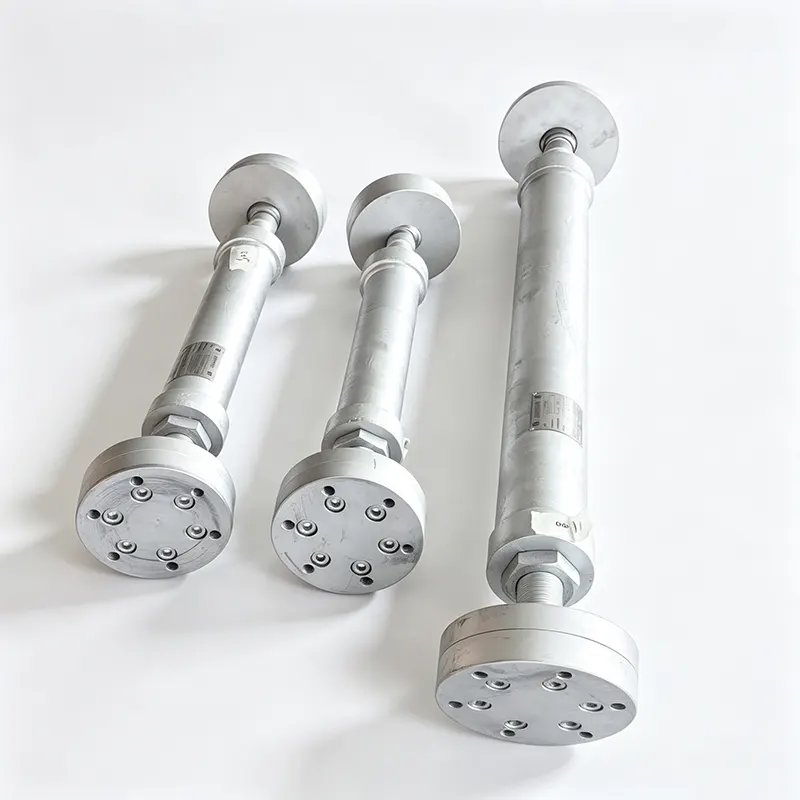

Гидравлические демпферы для фиксации труб

Компания Yangzhou Tianshun поставляет гидравлические демпферы для предприятий электроэнергетики, нефтехимии и атомной энергетики с 2012 года. Наши демпферы серии YZN работают в более чем 45 странах, имеют завод площадью 35 000 м², более 100 квалифицированных сотрудников и систему качества, сертифицированную по стандарту ISO 9001:2015.

Как гидравлический демпфер защищает трубопроводы

Гидравлический демпфер представляет собой ограничитель, чувствительный к скорости. В нормальных условиях эксплуатации тепловое расширение и сжатие приводят к медленному движению трубы. Гидравлические демпферы для фиксации труб следуют за этим движением практически без сопротивления, действуя во многом как свободно скользящая опора. Когда труба подвергается внезапному ускорению — из-за гидравлического удара, срабатывания предохранительного клапана, сейсмической активности или отключения насоса — внутренняя арматура закрывается в течение доли секунды. В этот момент демпфер становится почти жесткой стойкой, передавая динамическую нагрузку на конструкцию здания или точку крепления и предотвращая смещение трубы, которое в противном случае могло бы вызвать ударное повреждение, перенапряжение или усталостное разрушение.

Критическим отличием является порог скорости. Медленные движения проходят без ограничений. Быстрые движения заблокированы. Это позволяет системе трубопроводов сохранять гибкость при длительных термических циклах, получая при этом мгновенное ограничение только при необходимости.

Дизайн и особенности серии YZN

Видимый индикатор положения

Четкий механический индикатор на корпусе демпфера показывает доступный диапазон хода в обоих направлениях. Бригады технического обслуживания могут с первого взгляда проверить, работает ли устройство в пределах расчетного хода или требует регулировки, не отключая устройство.

Компактная и симметричная конструкция

Симметричная компоновка упрощает ориентацию при установке и снижает вероятность неправильного монтажа. Его компактный корпус подходит для тесных трубных эстакад и перегруженных мест, где невозможно разместить более крупные пружины или жесткие стойки.

Низкое трение и короткое время блокировки

Внутреннее трение сведено к минимуму за счет точной механической обработки и выбора уплотнений. Время динамического реагирования, интервал от начала быстрого движения до полной блокировки, поддерживается предельно коротким. Это гарантирует, что труба испытывает незначительное смещение до срабатывания демпфера, что имеет решающее значение для защиты чувствительного оборудования, такого как соединения турбины и патрубки сосудов под давлением.

Высокая способность запирания

В заблокированном состоянии гидравлические демпферы для фиксации труб могут выдерживать значительные растягивающие и сжимающие нагрузки, не поддаваясь. Демпфирующая сила, создаваемая во время динамического реагирования, пропорциональна входной скорости и может быть задана в пределах требуемой расчетной нагрузки, соответствующей требованиям анализа напряжений трубы.

Совместимость уплотнений и сред

Уплотнения выбираются с учетом долгосрочной совместимости с гидравлической жидкостью и внешней средой установки. Жидкая среда, обычно высокостабильное силиконовое масло, сохраняет постоянную вязкость во всем диапазоне рабочих температур. Материалы уплотнений устойчивы к старению и утечкам, что способствует длительному сроку службы без технического обслуживания.

Технический объем

Все значения адаптированы к конкретному варианту нагрузки на трубопровод и требованиям проекта. Нестандартные ходы, номинальные нагрузки и типы соединений изготавливаются по чертежам клиента.

Контроль качества и тестирование

Каждый гидравлический демпфер YZN перед отправкой проходит функциональные приемочные испытания. Специальный испытательный стенд применяет медленную езду на велосипеде для проверки свободного движения, затем моделирует быстрое смещение для подтверждения блокировки и измерения результирующей грузоподъемности. Проверяется граница давления и проверяется работа индикатора хода. Протоколы испытаний сохраняются и могут быть предоставлены вместе с поставкой.

Прослеживаемость материалов сохраняется для деталей, находящихся под давлением, и для гидравлической жидкости. В ядерных применениях применяются необходимые программы обеспечения качества, включая соответствие применимым разделам ASME «Коды и сосуды под давлением», раздел III, а также дополнительным требованиям, специфичным для клиента. Наша сертифицированная система ISO 9001 регулирует все процедуры, от получения сырья до окончательной проверки.

Более 70% наших заказов поступает от постоянных клиентов, которые уверены в стабильной работе наших амортизаторов в различных проектах.

Где для фиксации трубы используются гидравлические демпферы

Серия YZN устанавливается в ответственных трубопроводных системах, где сочетание термической гибкости и мгновенной динамической фиксации не подлежит обсуждению.

Атомные электростанции

Главный паровой, питательный трубопровод и трубопроводы, обеспечивающие безопасность. Демпферы защищают от сейсмических явлений и динамических воздействий разрыва труб, одновременно допуская большие тепловые перемещения во время нормальной работы. Полный пакет материалов и тестовой документации входит в стандартную комплектацию.

Тепловые электростанции

Линии питательной воды котлов, трубопроводы отбора пара и системы байпаса турбины. Демпферы снижают переходные нагрузки, возникающие при работе клапана, и предотвращают биение труб.

Нефтехимические и нефтеперерабатывающие предприятия

Технологические трубопроводы FCCU, риформеров и компрессорных станций. Демпферы выдерживают вибрацию, вызванную двухфазным потоком, и случайные взрывные нагрузки, при этом учитывая термические циклы.

Сталелитейные заводы и промышленные газовые системы

Печи горячего дутья и трубопроводы кислородных фурм испытывают быстрые температурные переходы и вибрацию. Гидравлические демпферы поддерживают выравнивание труб, не ограничивая температурный рост.

Насосные и компрессорные станции

Нагнетательные линии подвержены пульсациям или гидравлическим ударам. Демпферы действуют как чувствительные к скорости ограничители, предотвращая нагрузку на фланцы и опоры.

Часто задаваемые вопросы

Чем гидравлический демпфер отличается от жесткой стойки или пружинной опоры?

Жесткая распорка фиксирует трубу на месте и предотвращает любое тепловое движение, которое может привести к чрезмерной нагрузке на трубопровод и подключенное оборудование. Пружинная опора воспринимает гравитационные нагрузки, но не сдерживает динамические силы. Гидравлический демпфер удовлетворяет обе потребности: он обеспечивает медленное тепловое расширение и свободное сжатие, а затем блокируется в течение миллисекунд, когда скорость трубы превышает заданный порог. Это обеспечивает динамическую фиксацию именно тогда, когда это необходимо, без ущерба для термической гибкости.

От чего зависит настройка скорости блокировки и можно ли ее регулировать?

Порог скорости блокировки устанавливается в соответствии с максимальной ожидаемой скоростью теплового расширения трубы и минимальной скоростью, которая может возникнуть в результате динамического события, такого как гидравлический удар или сейсмический удар. Наши инженеры проверяют анализ напряжений в трубах проекта, чтобы определить значение, которое удерживает демпфер свободным во время нормальной работы, но обеспечивает полную фиксацию во время переходных процессов. Порог настроен на заводе и функционально проверен на испытательном стенде; если условия эксплуатации изменятся, настройку можно будет откалибровать на нашем предприятии.

Какое обслуживание требуется гидравлическому демпферу в течение всего срока его службы?

Мы рекомендуем периодические функциональные проверки, чтобы убедиться, что устройство по-прежнему движется без сопротивления при медленном перемещении и правильно фиксируется при быстром движении. На электростанциях и перерабатывающих предприятиях эта проверка обычно проводится каждые 3–5 лет или в соответствии с программой технического обслуживания станции. Визуальный осмотр области уплотнения и индикатора хода прост. Если агрегату требуется ремонт, мы предлагаем заводское обслуживание, включая замену жидкости, замену уплотнений и повторную сертификацию.

Могут ли демпферы YZN выдерживать установку на открытом воздухе или в агрессивной производственной среде?

Да. Стандартный цилиндр имеет антикоррозийное покрытие, подходящее для большинства промышленных условий вне помещений. Для прибрежных, морских или химически агрессивных сред мы можем поставить цилиндр из нержавеющей стали и выбрать покрытия штока поршня и материалы уплотнений специально для этих условий. Мы будем рады проконсультировать по выбору материала в зависимости от условий эксплуатации и температурного диапазона.

Какая документация предоставляется для ядерных или критически важных с точки зрения безопасности применений?

Мы обеспечиваем полную отслеживаемость материалов для компонентов, удерживающих давление, сертифицированные протоколы заводских испытаний, сертификацию гидравлической жидкости, протоколы функциональных испытаний и декларацию соответствия применимым нормам. Если этого требует проект, документация соответствует разделу III ASME или другим ядерным стандартам. Наша система качества регулярно проверяется, и мы можем выполнить дополнительные проверки клиентов и требования к документации.

Инженерная поддержка и сервис

Выбор правильного демпфера для фиксации трубы учитывает данные о нагрузке, ожидаемое тепловое движение и порог скорости фиксации. Наши инженеры работают с вашими отчетами о напряжении в трубах, чтобы подтвердить подходящий размер и настройку. Выделенные менеджеры по работе с клиентами отвечают на запросы в течение 24 часов и без задержек предоставляют технические рекомендации.

Нестандартные конфигурации — нестандартный ход, специальные материалы для агрессивных сред или документация по ядерному классу — рассматриваются как обычные заказы, а не как исключения. После поставки мы предоставляем рекомендации по установке и техническому обслуживанию, включая рекомендации по периодическим функциональным испытаниям для обеспечения постоянной надежности на протяжении всего срока службы.

Янчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.

Завод площадью 35 000 м², Цзянсу, Китай — экспорт в более чем 45 стран.

Гидравлические демпферы, которые блокируются только тогда, когда труба в этом нуждается, и не мешают в остальное время.
