Если вы когда-нибудь проходили мимо трубопровода охлажденной воды во влажный день и замечали мокрое пятно вокруг опоры трубы, вы точно видели, для предотвращения чего предназначена предварительно изолированная опора трубы. ВТяньшуньМы изготавливаем эти опоры для холодных линий, криогенных трубопроводов и горячих технологических линий, где изоляция должна оставаться непрерывной вплоть до точки опоры. На протяжении 14 лет мы поставляли их на терминалы СПГ, станции централизованного холодоснабжения, предприятия пищевой промышленности и в любые другие места, где встречаются холодные трубы и окружающий воздух.

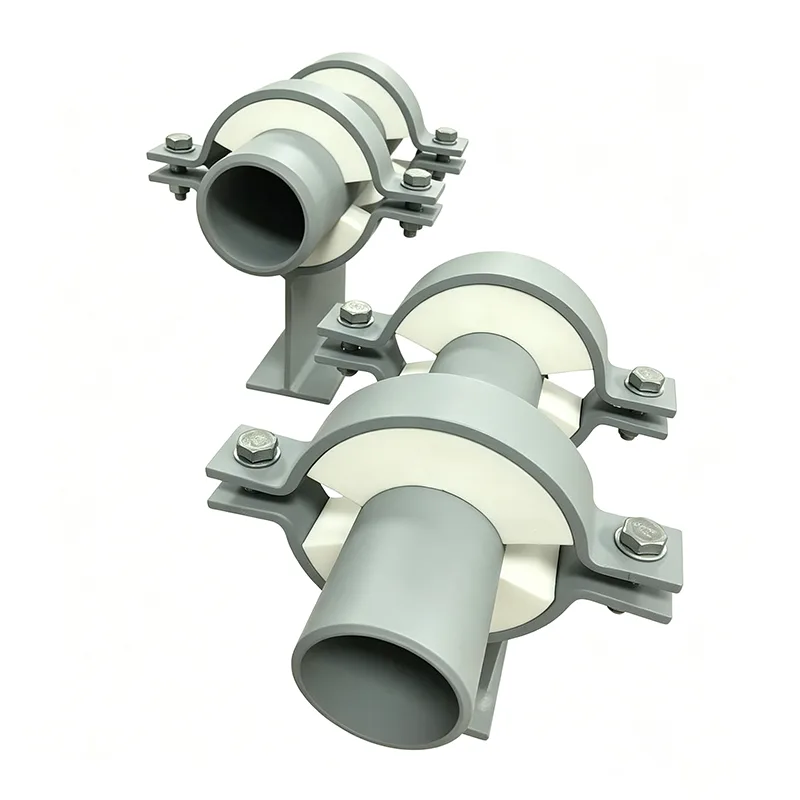

Стандартный башмак для труб или опора для труб отлично подходят для неизолированных линий, но в тот момент, когда вы добавляете изоляцию, вы создаете проблему: точка опоры становится термическим мостом. На холодной линии это означает образование конденсата, накопление льда и, в конечном итоге, коррозию. На горячей линии это путь утечки тепла прямо в конструкционную сталь. Предварительно изолированная опора для труб решает эту проблему за счет установки жесткого изоляционного блока внутри самого опорного башмака — труба остается изолированной, нагрузка переносится, а точка росы остается на своем месте.
Предварительно изолированные опоры для труб — это не просто изоляция с металлическим кронштейном вокруг них. Они являются несущими структурными элементами и должны выдерживать тот же вес, движение и периодические ударные нагрузки, что и любой башмак трубы. На вертикальных участках, где леска также должна поглощать тепловые движения, мы часто поставляем их вместе спружинные вешалкиилипеременные пружинные опоры. На длинных горизонтальных стойках они работают вместе с постоянными пружинными опорами в критических точках врезки, обеспечивая полную поддержку и полную изоляцию холодной трубы повсюду.
| Элемент параметра | Типичные значения/единица измерения |
| Рабочая температура | от -196°С до +120°С |
| Изоляционный материал | HDPU (полиуретан высокой плотности) / полиизоцианурат (PIR) / пермали |
| Плотность изоляции | 160 кг/м³, 224 кг/м³, 320 кг/м³ |
| Прочность на сжатие | ≥ 2,5 МПа/5,0 МПа |
| Теплопроводность | ≤ 0,035 Вт/(м·К) при 24°C |
| Материал колыбели/обуви | Нержавеющая сталь (SS304/SS316L) / Низкотемпературная углеродистая сталь (A333 Gr.6) |
| Пароизоляция | Бутилкаучук/Майлар/Алюминиевая фольга |
| Огнестойкость | Класс B1 / ASTM E84, класс A |
| Стандартное соответствие | Стандарт CINI, MSS SP-58 |
| Пароизоляционный материал | Бутилкаучук/Майлар/Алюминиевая фольга |
| Паропроницаемость | ≤ 0,02 перм-дюйма (соответствует стандарту ASTM E96) |
| Герметизация/склеивание | Высокопрочный криогенный клей |
| Антиконденсационная | 100% герметичный |
ANSI/MSS SP‑58 – Опоры и подвески для труб
ASME B31.3 и B31.1 – Технологические и силовые трубопроводы
EN 13480 – Металлические промышленные трубопроводы (где применимо)
GB/T 17116 – Китайский стандарт на опоры для труб.
Наша заводская система качества сертифицирована по стандарту ISO 9001:2015, и мы обеспечиваем полную отслеживаемость материалов при каждом заказе. Для проектов по производству СПГ и криогенной техники мы также можем предоставить сертификаты испытаний на удар при низкой температуре для стальных компонентов.
В1: Как узнать, какая толщина изоляции мне нужна?
Толщина изоляции опоры должна соответствовать толщине изоляции трубы или быть немного меньше (но не намного), чтобы не образовывался зазор. Если в вашей трубе пеностекло толщиной 80 мм, то внутрь башмака уложим утеплителя толщиной не менее 70–80 мм. Точное количество зависит от требований к теплопроводности и риска образования конденсата на поверхности. Отправьте нам свою спецификацию изоляции, и мы согласуем ее.
Вопрос 2. Могут ли предварительно изолированные опоры для труб работать с горячими линиями или они предназначены только для холодных линий?
Оба. Они предотвращают потери тепла в линиях пара и горячего масла, а также предотвращают образование конденсата в холодных линиях. Для применения при высоких температурах выше 200°C мы выбираем изоляционные материалы, такие как минеральная вата или силикат кальция, которые не разрушаются при повышенных температурах.
В3: Эти опоры можно приваривать на месте или они поставляются в сборе?
Наши предварительно изолированные опоры обычно поставляются в сборе, готовом к приварке или креплению к трубе. Изоляционный блок предварительно приклеен к стальному седлу, а пароизоляция загерметизирована на заводе. Это экономит огромное количество рабочей силы по сравнению с созданием изоляционной коробки вокруг стандартной колодки на месте.
Вопрос 4: Можете ли вы спроектировать раздвижную опору для предварительно изолированных труб?
Да. Мы приклеиваем скользящую пластину из ПТФЭ к нижней стороне опорной пластины или обеспечиваем полированную поверхность из нержавеющей стали. Это позволяет трубе перемещаться в осевом направлении, оставаясь при этом полностью изолированной. Мы также предлагаем версии с направляющими и боковыми упорами, разработанные с учетом ваших требований к перемещению напряжения в трубе.
В5: Как отправить их, не повредив изоляцию?

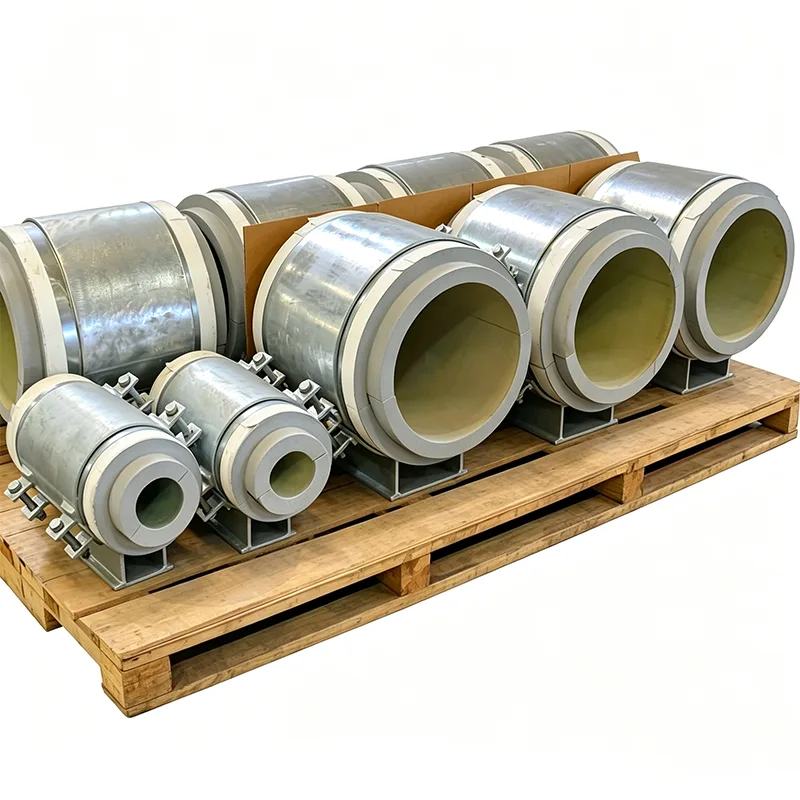

Изоляционный блок утоплен внутри стального седла и защищен опорной пластиной. Мы также добавляем временную защиту кромок и упаковываем каждую опору в деревянный ящик или на поддон с пенопластовой прокладкой вокруг изоляции. Мы отправили тысячи таких устройств на Ближний Восток и в Юго-Восточную Азию, и повреждение изоляции из-за конденсата не является проблемой, которую мы видим.
Каждая предварительно изолированная опора для труб проходит проверки, выходящие за рамки проверки размеров:
Проверка прочности на сжатие партии изоляции
Испытание на водопоглощение пенопластов с закрытыми порами (в соответствии с ASTM C272 или аналогичным)
Целостность соединения между изоляцией и стальным седлом (визуальная и механическая проверка)
Проверка размеров радиуса седла, плоскостности основания и выравнивания отверстий под болты.
Проверка целостности пароизоляции
Испытание на несущую способность полной сборки для критических заказов или заказов прототипов
Документация включает сертификаты на материалы стали и изоляции, сводку испытаний и фотозаписи каждой маркированной опоры перед упаковкой.
Предварительно изолированные опоры для труб почти всегда изготавливаются по индивидуальному заказу. Некоторые из изготовленных нами вариаций:
Седла увеличенного размера для труб СПГ большого диаметра (до 60 дюймов)
Вертикальные опоры со встроенным изоляционным блоком
Предварительно изолированные опоры анкерного типа для фиксированных точек
Огнестойкая изоляция (минеральная вата или пенопласт с вспучивающимся покрытием) для пожароопасных зон.
Седло и крепеж из нержавеющей стали для прибрежных и морских установок.
Конструкция с разъемной оболочкой для модернизации существующих линий под напряжением без резки
Вам не нужно надевать изоляцию на нашу опору. Мы построим опору вокруг вашей изоляции.
Всегда учитывайте пароизоляцию. На холодных линиях влага проникнет в изоляционный блок, если уплотнение не идеально, а как только изоляция намокнет, ее тепловые характеристики резко упадут. Мы уделяем особое внимание герметизации кромок и рекомендуем рабочей группе осмотреть барьер до и после сварки.
В вертикальных трубопроводах для предварительно изолированной опоры трубы может потребоваться другое устройство передачи нагрузки, чем для горизонтальной опоры. Изоляционный блок несет на себе всю нагрузку при сжатии для горизонтальных линий, но для вертикальных линий опоре часто требуется стальная срезная манжета, которая проходит через изоляцию. Мы можем включить это в дизайн.
Если труба будет подвергаться гидроиспытаниям, учтите, что во время испытания труба будет иметь температуру окружающей среды и может запотеть. Это нормально, но многие команды на объекте впервые видят конденсат на опоре. Объясняющая это примечание в руководстве по установке может избавить вас от множества ненужных вопросов.
При заказе сообщите нам спецификацию труб, тип и толщину изоляции, а также конструктивное перемещение (если скользящее). Эти три точки данных позволяют нам предложить технически обоснованный дизайн в первой цитате, без всяких сомнений.

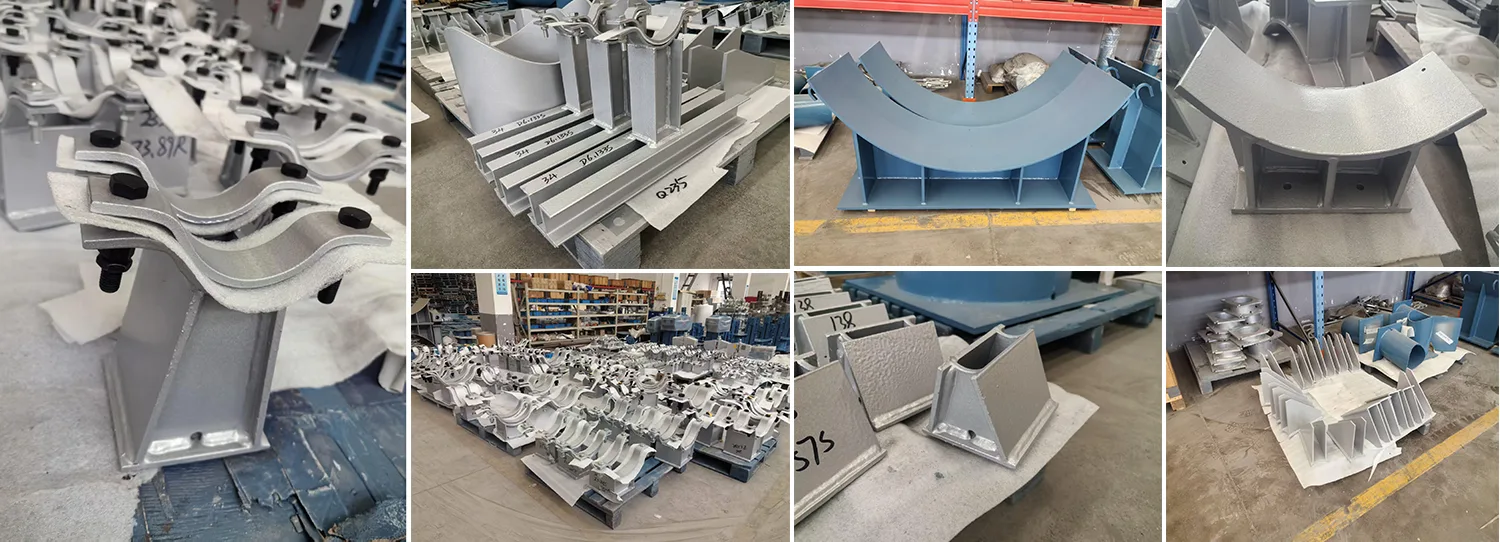

Предварительно изолированная опора для труб находится на стыке структурного проектирования и теплового проектирования. Если любая деталь окажется неправильной, опора либо выйдет из строя механически, либо впитает влагу и перестанет изолировать. Мы изготавливаем обе детали правильно уже 14 лет, и на нашем заводе в Янчжоу имеется производственная линия, позволяющая эффективно их изготавливать — от резки стальной седла до приклеивания изоляции и герметизации пароизоляции.
Более 70% наших заказов поступает от клиентов, которые однажды попробовали нас и продолжают возвращаться. Мы поставляем предварительно изолированные опоры по всему миру, часто в комплекте с нашими опорами для труб, пружинными подвесками и опорами с постоянной пружиной, поэтому весь пакет опор для труб поставляется вместе, с маркировкой и готовый к установке.
Если в вашем следующем проекте предусмотрены холодные линии, криогенные линии или изолированные горячие линии, требующие надлежащей теплоизоляции в точках опоры, отправьте нам свои спецификации изоляции и список опор для труб. Мы составим коммерческое предложение напрямую с завода с четким графиком поставок. Как всегда, вы можете посетить наш завод и посмотреть, как мы создаем и тестируем эти опоры перед отправкой.
