Как регулируемая пружинная опора для трубопровода может повысить безопасность и стабильность промышленных трубопроводов

Краткое содержание статьи:Надежная опорная система необходима для промышленных трубопроводов, подвергающихся тепловому расширению, сжатию, вибрации и изменяющимся эксплуатационным нагрузкам. АПеременная пружинная опора для трубопроводаобеспечивает контролируемое вертикальное движение, непрерывно поддерживая трубопровод. Имея профессиональный опыт производства,Тяньшуньпоставляет стандартизированные и индивидуальные решения для поддержки регулируемых пружин для электростанций, нефтехимических предприятий, нефтегазовых систем, химических заводов, проектов очистки воды и других требовательных промышленных применений.

Оглавление

1. Что такое регулируемая пружинная опора для трубопровода?
2. Зачем нужна регулируемая пружинная опора в промышленных трубопроводах?
3. Как работает регулируемая пружинная опора?
4. Каковы основные технические характеристики?
5. Каковы основные компоненты?
6. Каковы основные преимущества?
7. Где используется регулируемая пружинная опора?
8. Как выбрать правильную регулируемую пружинную опору?
9. Как качество производства влияет на производительность?
10. Чем он отличается от других опор для труб?
11. Часто задаваемые вопросы

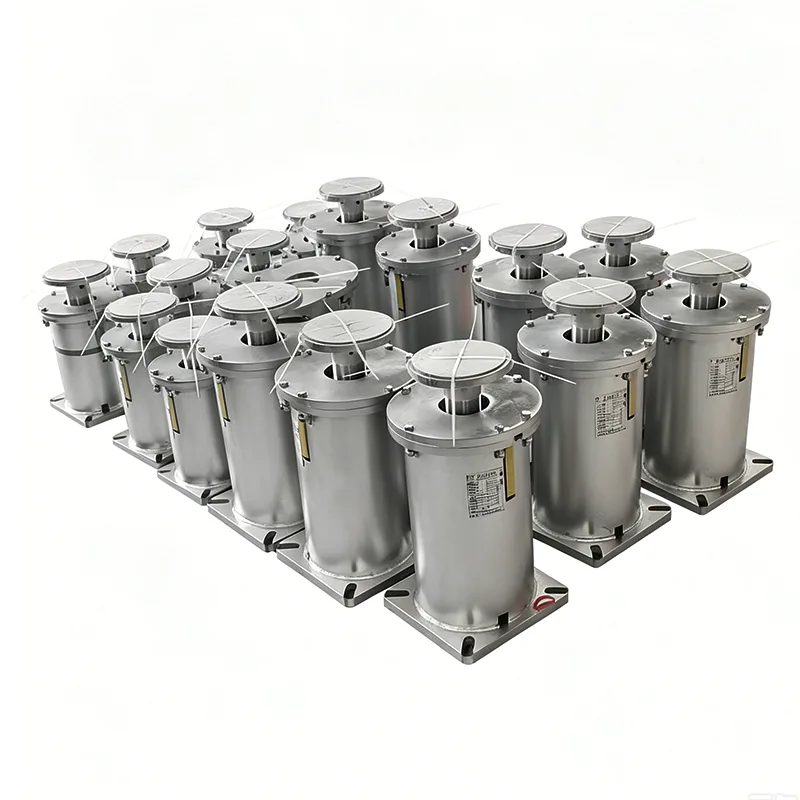

Что такое регулируемая пружинная опора для трубопровода?

A Переменная пружинная опора для трубопроводапредставляет собой эластичную механическую опору, предназначенную для выдерживания нагрузок на трубопровод, обеспечивая при этом контролируемое вертикальное перемещение. В отличие от жесткой опоры, которая ограничивает движение, регулируемая пружинная опора использует характеристики отклонения пружины для адаптации к изменениям положения трубопровода.

Промышленные трубопроводы могут значительно перемещаться при изменении рабочих температур. Паропроводы, системы питательной воды, технологические трубопроводы, конденсатопроводы и другие высокотемпературные системы могут расширяться во время работы и сжиматься после остановки. Если этим движением не управлять должным образом, чрезмерные силы могут передаваться на трубы, клапаны, фланцы, патрубки оборудования и соединения конструкций.

Правильно подобранная пружинная опора помогает распределить эти силы, сохраняя при этом предсказуемую опорную нагрузку. Ассортимент продукции Tianshun включает стандартные и индивидуальные конфигурации, рассчитанные на различную грузоподъемность, требования к перемещению, условия установки и промышленные условия.

Зачем нужна регулируемая пружинная опора в промышленных трубопроводах?

Поддержка трубопровода – это не просто вопрос удержания трубы на месте. Правильно спроектированная система поддержки должна выдерживать вес, тепловые движения, вибрацию и условия эксплуатации, не создавая при этом чрезмерных вторичных напряжений.

Регулируемые пружинные опоры особенно полезны, когда трубопроводу требуется компенсация вертикального смещения, но не требуется чрезвычайно малое изменение нагрузки, связанное с постоянной пружинной опорой.

• Компенсация теплового расширения:Обеспечивает контролируемое вертикальное перемещение при изменении температуры трубопровода.
• Распределение нагрузки:Обеспечивает непрерывную поддержку конвейеров и связанных с ними компонентов.
• Снижение стресса:Помогает снизить чрезмерные силы, передаваемые на подключенное оборудование.
• Управление вибрацией:Обеспечивает эластичный опорный механизм для эксплуатации трубопроводных систем.
• Защита оборудования:Помогает снизить риск чрезмерной нагрузки в чувствительных точках подключения.
• Гибкость установки:Различные конфигурации могут быть выбраны в соответствии с требованиями проекта.

Для инженерных проектов опору всегда следует выбирать на основе фактического веса трубопровода, перемещения, рабочей температуры, положения установки и конструктивных условий, а не просто выбирать опору на основе диаметра трубы.

Как работает регулируемая пружинная опора?

Принцип действия регулируемой пружинной опоры основан на взаимосвязи между прогибом пружины и приложенной нагрузкой. На практике пружина создает поддерживающую силу, которая меняется при вертикальном движении трубопровода.

При движении трубопровода вниз пружина сжимается еще сильнее, и поддерживающая сила увеличивается. При движении трубопровода вверх сжатие пружины уменьшается и, соответственно, уменьшается поддерживающая сила. Это контролируемое изменение позволяет опоре следовать за движением трубопровода, продолжая нести нагрузку.

Поэтому разница между холодной нагрузкой и горячей нагрузкой является важным фактором при проектировании. Опора должна быть правильно откалибрована, чтобы ее рабочее состояние оставалось в пределах допустимого изменения нагрузки и диапазона перемещения.

Для применений, где вертикальное смещение умеренное и допустима определенная степень изменения нагрузки, регулируемая пружинная опора может обеспечить эффективный баланс между производительностью, простотой конструкции, удобством установки и стоимостью.

Каковы основные технические характеристики?

Различные проекты трубопроводов требуют разной мощности пружин и диапазонов их перемещения. Согласно информации о продукте, предоставленной Tianshun, различные конфигурации пружинных опор могут охватывать широкий диапазон промышленных условий эксплуатации.

Эти значения следует рассматривать как ориентиры для выбора продукта, а не как универсальные конструктивные ограничения. Окончательные характеристики должны быть подтверждены фактическими техническими условиями и технической документацией производителя.

Каковы основные компоненты?

Регулируемая пружинная опора состоит из нескольких согласованных компонентов. Каждая деталь способствует повышению несущей способности, устойчивости установки, рабочей видимости или защите окружающей среды.

• Винтовая пружина:Основной эластичный компонент, изготовленный из пружинной стали и обработанный для достижения стабильных механических характеристик.
• Верхняя и нижняя соединительные пластины:Подсоедините опору к конструкции трубопровода и опорной конструкции.
• Индикатор нагрузки:Помогает определить условия пружинной нагрузки и смещения во время установки и эксплуатации.
• Механизм блокировки:Защищает пружинный блок во время транспортировки, монтажа и ввода в эксплуатацию.
• Защитный корпус:Помогает защитить источник от пыли, влаги, дождевой воды и агрессивного воздействия окружающей среды.

Комбинация этих компонентов делает систему подходящей для долгосрочной промышленной эксплуатации, где важна стабильная производительность поддержки.

Каковы основные преимущества?

Выбор правильной пружинной опоры может существенно повысить надежность трубопроводной системы. По сравнению с обычными жесткими опорами конструкции с регулируемыми пружинами обеспечивают дополнительную возможность перемещения, оставаясь при этом относительно простыми в установке и обслуживании.

Контролируемое изменение нагрузки

Правильно спроектированная регулируемая пружинная опора ограничивает изменение поддерживающей силы при движении трубопровода. Стандартная информация о продукции Tianshun указывает на изменчивость нагрузки до 25%.

Несколько вариантов загрузки и перемещения

Различные размеры пружин и диапазоны хода облегчают подбор опоры в соответствии с конкретными требованиями к движению и нагрузке трубопровода.

Калибровка перед нагрузкой

Пружинные опоры можно предварительно отрегулировать в соответствии с указанными требованиями проекта, что упрощает установку и ввод в эксплуатацию на рабочей площадке.

Адаптируемая конструкция

Различные конфигурации и материалы могут быть выбраны для различных условий установки, ограничений по пространству и условий эксплуатации.

Удобство обслуживания

Модульная конструкция может упростить замену компонентов и техническое обслуживание, когда обслуживание требуется в течение жизненного цикла оборудования.

Где используется регулируемая пружинная опора?

Технология подходит для промышленных трубопроводных систем, где вертикальное перемещение происходит из-за колебаний температуры, условий эксплуатации или вибрации оборудования.

• Паропроводы ТЭЦ
• Трубопроводы питательной воды и конденсата
• Нефтехимические технологические трубопроводы
• Соединительные трубопроводы теплообменника
• Нефтяные и газовые компрессорные станции
• Клапанные камеры трубопроводов природного газа
• Сети централизованного теплоснабжения
• Водоочистные сооружения
• Трубопроводы для судов и морских платформ
• Химические и фармацевтические технологические системы

Например, на объектах энергетики и нефтехимии трубопроводы могут подвергаться повторяющимся циклам нагрева и охлаждения. Правильно выбранная регулируемая пружинная опора может компенсировать возникающее вертикальное смещение, помогая при этом поддерживать предполагаемое распределение напряжений по всей трубопроводной системе.

Как выбрать правильную регулируемую пружинную опору?

Правильный выбор – один из важнейших этапов проектирования пружинных опор. Опору следует выбирать в соответствии с фактическими условиями эксплуатации, а не только номинальным размером трубы.

1. Определим рабочую нагрузку:Рассчитайте вес трубопровода, изоляцию, клапаны, фитинги, вес жидкости и другие поддерживаемые компоненты.
2. Определите вертикальное движение:Установите ожидаемое смещение вверх или вниз между холодными и рабочими условиями.
3. Проверьте изменение нагрузки:Определите, подходит ли допустимое изменение нагрузки для подключенного оборудования и расчета нагрузки на трубопровод.
4. Оцените место для установки:Выберите подходящую конфигурацию на основе доступного пространства для конструкции и технического обслуживания.
5. Учитывайте условия окружающей среды:Выберите подходящий корпус и обработку поверхности с учетом влажности, коррозии, температуры и воздействия окружающей среды.
6. Подтвердите направление установки:Проверьте, должна ли опора обеспечивать движение вверх или вниз.
7. Ознакомьтесь с техническими стандартами:Убедитесь, что выбранная опора совместима с применимыми спецификациями проекта и требованиями к конструкции трубопроводов.

Для сложных проектов инженеры могут предоставить поставщику информацию о нагрузке трубопровода, рабочей температуре, ожидаемом смещении, пространстве для установки и других ключевых параметрах. Затем производитель может порекомендовать подходящую модель и конфигурацию.

Как качество производства влияет на производительность?

Характеристики пружинной опоры во многом зависят от консистенции пружины, точности размеров, калибровки нагрузки, качества материала и окончательной сборки. Таким образом, качество производства напрямую связано с долгосрочной надежностью трубопровода.

Тяньшунь сообщает о комплексном подходе к контролю качества, включающем проверку сырья, производство пружин с ЧПУ, тестирование производительности пружин, проверку готовой сборки и окончательную проверку перед поставкой. Производственные мощности компании включают в себя станки для навивки пружин с ЧПУ, оборудование для испытаний пружин, спектрометры и приборы для неразрушающего контроля.

Согласно информации о продукте, каждая пружина перед сборкой подвергается множественным испытаниям на сжатие и нагрузку для проверки стабильной работы. Система управления качеством компании сертифицирована по стандарту ISO 9001:2015, а продукция соответствует международным стандартам, включая требования CE и API.

Эти меры контроля качества особенно важны для промышленных проектов, где пружинные опоры могут оставаться в эксплуатации в течение многих лет при повторяющихся термических циклах.

Чем он отличается от других опор для труб?

Это сравнение показывает, почему не существует универсальной «лучшей» опоры для труб. Переменная пружинная опора особенно привлекательна, когда трубопровод испытывает умеренное вертикальное смещение и допустимо контролируемое изменение опорной нагрузки.

Часто задаваемые вопросы

1. Какова основная функция регулируемой пружинной опоры для трубопровода?

Его основная функция — поддерживать вес трубопровода, обеспечивая при этом контролируемое вертикальное движение, вызванное тепловым расширением, сжатием или изменением условий эксплуатации.

2. В чем разница между регулируемой пружинной опорой и постоянной пружинной опорой?

Переменная пружинная опора меняет свою опорную силу при отклонении пружины. Постоянная пружинная опора предназначена для поддержания гораздо более постоянной опорной силы во всем заданном диапазоне хода. Регулируемые пружинные опоры обычно подходят, когда допустимо умеренное изменение нагрузки.

3. Какая информация необходима для выбора пружинной опоры?

Важные параметры включают рабочую нагрузку, холодную нагрузку, горячую нагрузку, вертикальное смещение, направление движения, рабочую температуру, пространство для установки, конфигурацию труб и условия окружающей среды.

4. Какие диапазоны хода доступны?

Типичные варианты продукта включают ход 30 мм, 60 мм, 90 мм, 120 мм и 180 мм. Соответствующее перемещение следует выбирать в соответствии с фактическим расчетным перемещением трубопровода.

5. Можно ли настроить регулируемые пружинные опоры?

Да. Могут быть разработаны индивидуальные решения с учетом особых требований к нагрузке, условий смещения, ограниченного пространства для установки, материалов, обработки поверхности и других требований, специфичных для проекта.

6. Как определить, нужна ли мне переменная или постоянная пружинная опора?

Решение должно основываться на перемещении трубопровода, допустимых изменениях опорной нагрузки, чувствительности подключенного оборудования, анализе напряжений и спецификациях проекта. Для критических трубопроводных систем выбор должен быть подтвержден посредством инженерных расчетов и профессиональной технической экспертизы.

Заключение

Хорошо спроектированная опорная система имеет основополагающее значение для безопасной и надежной эксплуатации промышленных трубопроводов. Сочетая эластичную поддержку нагрузки с контролируемым вертикальным движением,Переменная пружинная опора для трубопроводаможет помочь управлять тепловым смещением, распределять нагрузки на трубопровод, снижать чрезмерную нагрузку и защищать подключенное оборудование. Для проектов, требующих стандартных или индивидуальных решений, Tianshun предлагает регулируемые пружинные опоры с различными конфигурациями нагрузки и хода, контроль качества производства, помощь в техническом выборе и послепродажную поддержку. Если вы планируете новый проект трубопровода или модернизируете существующую систему поддержки,связаться с намис учетом вашей нагрузки, смещения, температуры и требований к установке, чтобы обсудить подходящее решение регулируемой пружинной опоры для вашего применения.
