Пружинные подвески для нефтегазовой промышленности

В нефтегазовых проектах технологические трубопроводы, магистральные магистральные трубопроводы и инженерные трубопроводы сталкиваются с множеством суровых условий: среда с высокой температурой и высоким давлением, агрессивные компоненты, такие как сера, прибрежные солевые туманы с высокой влажностью, а также огромный собственный вес и тепловое расширение трубопроводов большого диаметра. Если опорная система опирается исключительно на простую жесткую фиксацию, она не только не компенсирует смещение, но и преобразует деформацию трубопровода в дополнительные нагрузки на патрубки оборудования, увеличивая риск протечек и усталостного разрушения.

Опираясь на 14-летний опыт производства опор и подвесок для трубопроводов, компания Yangzhou Tianshun Pipeline Technology Co., Ltd. предлагает индивидуальные пружинные подвески для нефтегазовой промышленности, позволяющие контролировать нагрузку на трубопроводы, защищать критически важные интерфейсы оборудования и адаптироваться к сложным условиям на площадке.

Основные проблемы, которые предстоит решить с помощью опор нефтегазопроводов

Трубопроводные системы на нефтеперерабатывающих заводах, терминалах СПГ, газоперерабатывающих заводах и магистральных перекачивающих станциях имеют различные условия эксплуатации, но имеют одно и то же требование: собственный вес трубопровода и тепловое смещение должны контролироваться в безопасных пределах. Технологические трубопроводы часто работают при температуре выше 300°C, в то время как криогенные трубопроводы СПГ работают при температуре ниже -162°C, что делает единое решение для поддержки неадекватным.

Кроме того, кислая среда, содержащая сероводород, требует, чтобы структурные компоненты имели устойчивость к сульфидному растрескиванию под напряжением (SSC), а морские платформы и прибрежные объекты требуют высококачественной защиты от солевого тумана. В инженерной практике опоры и подвески должны не только обеспечивать предсказуемые опорные силы, но и компенсировать отклонения фундамента во время установки и не допускать выхода из строя из-за коррозии или релаксации во время длительной эксплуатации.

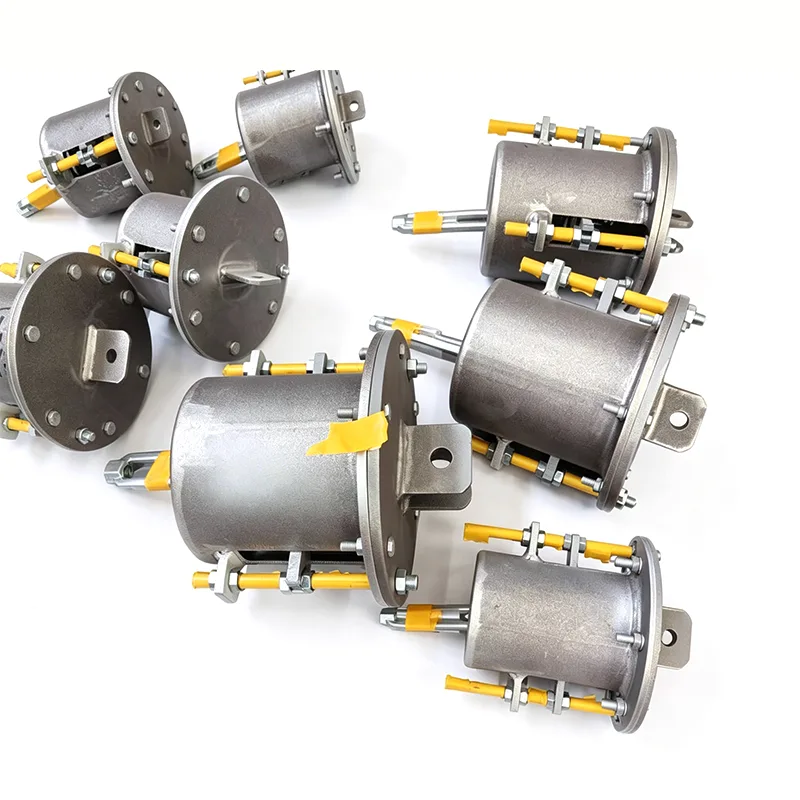

Конструкция и функции пружинных подвесок для нефтегазовой промышленности

Пружинные подвески для нефтегазовой промышленности настраиваются индивидуально на основе отчетов по анализу напряжений в трубопроводах и доступны в двух типах нагрузки: пружина переменной силы и пружина постоянной силы. Переменные пружинные блоки обеспечивают поддержку с линейной жесткостью в пределах диапазона хода, подходят для точек с небольшим смещением и низкой чувствительностью к изменениям опорной силы. В устройствах с постоянной силой используется первичный и вторичный пружинный механизм для управления изменением опорной силы в пределах 5% на протяжении всего хода, что делает их идеальными для сопел оборудования, стрипперов, ребойлеров, входов и выходов компрессоров и других мест со строгими требованиями к нагрузке на сопла.

В зависимости от среды и среды установки пружинные элементы изготавливаются из легированных пружинных сталей, таких как 60Si2Mn или 50CrVA. Цилиндры и конструктивные элементы могут быть изготовлены из углеродистой стали, жаропрочной стали, дуплексной нержавеющей стали или сплавов на основе никеля с обработкой материалов, соответствующей требованиям NACE MR0175/ISO 15156, для удовлетворения требований месторождений высокосернистой нефти и газа.

Для защитных покрытий на морских объектах можно использовать высокоадгезионную эпоксидную грунтовку с высоким содержанием цинка и систему полиуретанового верхнего покрытия, тогда как на береговых трубопроводах обычно используется горячее цинкование или покрытие Dacromet для обеспечения долговременной работы в соляном тумане и промышленных атмосферах. Продукция соответствует стандартам, включая ASME B31.3, ASME B31.4 и MSS SP-58. Каждый корпус оснащен паспортной табличкой смещения нагрузки и стопорным штифтом для облегчения установки в холодном состоянии и проверки на месте.

Выбор на месте, установка и долгосрочная стабильность

После получения данных анализа напряжения трубопровода наша техническая группа рекомендует подобрать пружинные подвески для моделей нефтегазовой отрасли и константы пружины для каждой точки опоры. На этапе выбора особое внимание уделяется расчетной нагрузке, расчетному смещению, температуре и степени коррозии окружающей среды, а также учитывается дополнительный вес заполненных водой трубопроводов во время гидростатических испытаний для предотвращения пружинной перегрузки или затвердевания.

Во время установки пружинные подвески для нефтегазовой промышленности обеспечивают определенный диапазон вертикальной регулировки, чтобы компенсировать погрешности высоты фундамента и отклонения заводской конструкции труб. Установки постоянной силы могут быть дополнительно оснащены винтовыми или гидравлическими вспомогательными регулирующими устройствами для точного выравнивания даже в условиях тяжелых нагрузок. После прогрева трубопровода стопорный штифт удаляется, и подвеска вводится в эксплуатацию, не требуя проведения огневых работ.

Во время длительной эксплуатации конструкция пружины, предотвращающей релаксацию, и точки регулярного осмотра помогают бригадам технического обслуживания своевременно выявлять неисправности. Среди наших проектов, экспортируемых в более чем 45 стран, более 70% последующих заказов на поддержку и подвески поступает от существующих клиентов. Эти данные о повторных покупках в определенной степени отражают устойчивую надежность нашей продукции.

Типичные места применения на нефтегазовых объектах

Установки флюид-каталитического крекинга (FCC) и гидроочистки: высокотемпературные реакционные нефте- и газопроводы, а также трубопроводы дымовых газов регенераторов испытывают большие тепловые смещения во время работы со строгими ограничениями нагрузки на сопла. Использование пружинных подвесок постоянной силы эффективно контролирует силы взаимодействия на таком оборудовании, как реакторы и сепараторы третьей ступени, предотвращая утечку во фланцевых соединениях.

Терминалы СПГ и криогенные системы. Криогенные трубопроводы между разгрузочными рукавами и резервуарами для хранения, а также трубопроводы циркуляции хладагента сталкиваются с экстремальными перепадами температур. В пружинных подвесках используются криогенно-стойкие материалы, обеспечивающие стабильную поддержку на протяжении всего процесса, от холодного предварительного охлаждения до глубокой криогенной эксплуатации, защищая компенсаторы и патрубки резервуаров.

Трубопроводы для сырой нефти и нефтепродуктов на большие расстояния. Впускные и выпускные трубопроводы насосных станций и трубопроводы клапанной зоны подвержены колебаниям температуры в зависимости от сезона и транспортируемой среды. Регулируемые пружинные подвески в сочетании с ограничительными кронштейнами поддерживают правильный наклон трубопровода, избегая риска вибрации и гидравлического удара, вызванного подъемом точки опоры.

Морские платформы и FPSO: эти объекты имеют компактные помещения и подвергаются дополнительным динамическим нагрузкам из-за раскачивания. Пружинные подвески постоянной силы с ограничительными функциями можно использовать в сочетании с демпферами для компенсации теплового смещения, одновременно сдерживая низкочастотные раскачивания, вызванные ветром и волнами, и уменьшая усталостные повреждения суставов.

Документация по качеству и техническая поддержка

Начиная с входного повторного контроля пружинной проволоки, на нашем заводе осуществляется строгий контроль качества на каждом этапе: проверка номера плавки, твердость и металлографический контроль после термообработки, полноходовое испытание готовой продукции на жесткость и испытание на адгезию покрытия. Каждая партия пружинных подвесок для нефтегазовой промышленности может быть снабжена сертификатами качества материалов, отчетами об инспекциях, заявлениями о соответствии NACE и сертификационными документами ASME для поддержки аудита зарубежных проектов.

Наша техническая группа может предоставить подробные руководства по установке и рекомендации по настройке в холодном состоянии по мере необходимости, а также может сотрудничать со сторонним свидетелем или надзором на месте.

Если вам необходимо настроить пружинные подвески для нефтегазовой промышленности для конкретного нефтегазового проекта, предоставьте чертежи компоновки трубопровода, отчеты о расчете напряжений и данные об окружающей среде на месте. Мы предоставим отчет о выборе, включающий расчеты хода нагрузки и рекомендуемую высоту установки, а не просто список стандартных моделей, что поможет вам контролировать общие затраты, обеспечивая при этом безопасную и надежную работу вашей системы поддержки трубопровода на протяжении всего ее жизненного цикла.
