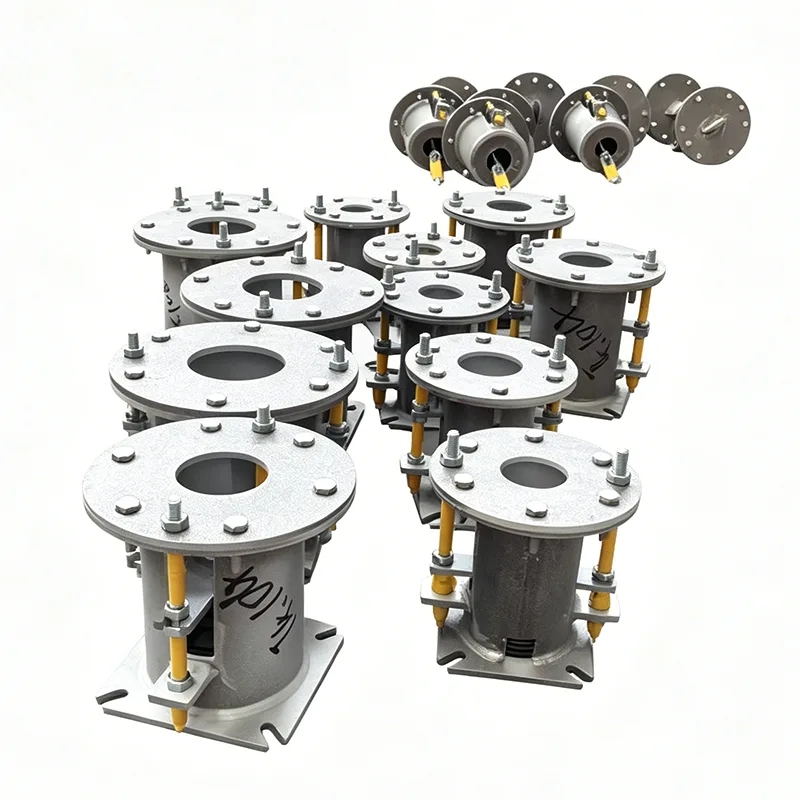

Пружинная опора электростанции

На электростанциях магистральные паропроводы, паропроводы высокотемпературного промперегрева и другие подобные системы непрерывно транспортируют среды в условиях высокой температуры и высокого давления, подвергаясь термическому расширению в пределах от нескольких миллиметров до десятков миллиметров. Жесткая фиксация преобразует эти перемещения в дополнительные силы тяги, которые передаются на коллекторы котлов и сопряжения турбин, увеличивая нагрузку на сварные соединения, фланцы и корпуса оборудования.

Пружинная опора электростанции, разработанная специально для этих условий эксплуатации компанией Yangzhou Tianshun Pipeline Technology Co., Ltd., компенсирует смещение за счет упругой нагрузки, поддерживая напряжение трубопровода в стандартных допустимых пределах. В этом документе объясняются философия проектирования, эксплуатационные характеристики и подход к инженерной поддержке данного продукта, основанные на реальных требованиях к паропроводным системам.

Требования к упругим опорам при контроле напряжений в паропроводах

Проектирование паропровода обычно соответствует таким нормам, как ASME B31.1, которые требуют, чтобы опоры/подвески для труб выдерживали как собственный вес трубопровода, так и вес среды, не препятствуя тепловому смещению. Если опорная сила слишком сильно меняется в зависимости от смещения, локальное напряжение в системе трубопроводов может превысить допустимые значения, что потребует корректировки или даже доработки на месте.

Кроме того, интерфейсы турбины и котла обычно имеют очень строгие допустимые пределы для сил и моментов. Неправильные решения по поддержке могут существенно сократить срок службы основных интерфейсов оборудования. Для этого требуется, чтобы опоры/подвески обеспечивали стабильные и предсказуемые опорные силы в пределах заданного хода, обеспечивая при этом достаточный запас регулировки для компенсации отклонений на месте.

Как опоры Power Plant Spring удовлетворяют этим требованиям

Пружинные опоры электростанции доступны в двух конфигурациях: пружина переменной силы и пружина постоянной силы, выбранные на основе результатов анализа напряжений трубопровода. Блоки регулируемой пружины несут нагрузку с линейной жесткостью, в то время как блоки постоянной силы используют первичный и вторичный пружинный механизм для управления скоростью изменения опорной силы в пределах 5% на протяжении всего рабочего хода, обеспечивая почти постоянную поддержку системы трубопроводов от холодного состояния до горячего состояния.

Пружинные элементы изготавливаются из легированных пружинных сталей, в том числе 60Si2Mn и 50CrVA. Конструктивные элементы могут быть изготовлены из углеродистой, жаропрочной или нержавеющей стали. Общий температурный диапазон применения составляет от -196°C до +650°C, что соответствует всем тепловым состояниям паропроводов от низкотемпературного прогрева до работы с полной нагрузкой.

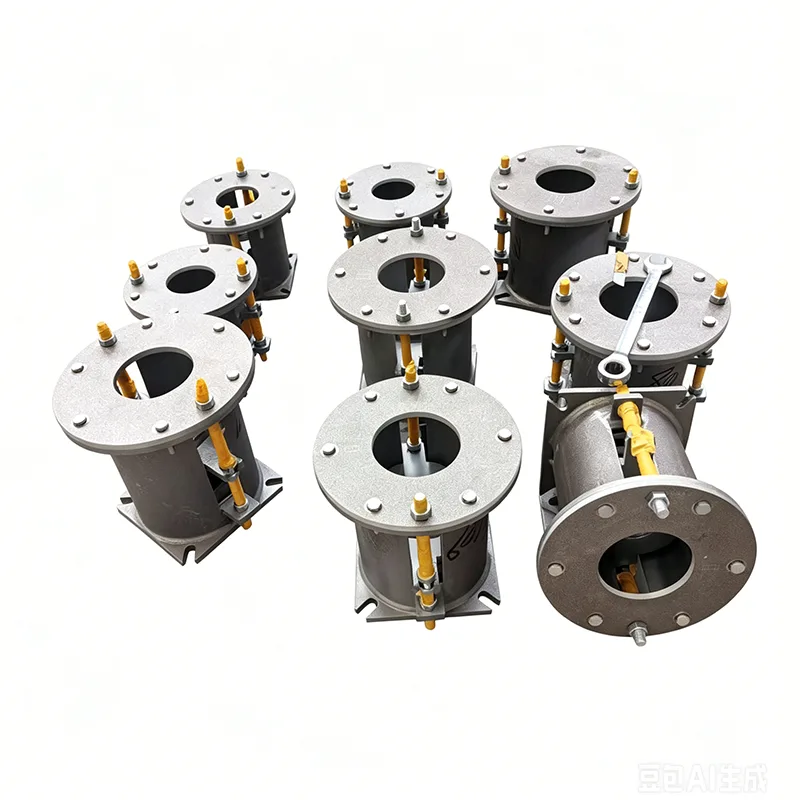

Перед отправкой каждая пружинная опора силовой установки подвергается полноходовым испытаниям на сжатие с записью кривой жесткости. Корпус снабжен табличкой грузоподъемности и устройством фиксации установки. Для установки на месте требуется только монтаж в холодном состоянии; просто снимите стопорный штифт после повышения температуры трубопровода, и опора/подвеска перейдет в рабочее состояние без сварки на месте и сложных регулировок.

Установка на месте и долгосрочная эксплуатационная эффективность

При монтаже паропровода неизбежны совокупные ошибки при подъеме фундамента и обрезке секций труб. Диапазон точной настройки высоты, обеспечиваемый пружинными опорами Power Plant, поглощает эти отклонения, предотвращая жесткое заедание. Пружинные блоки постоянной силы обычно оснащены винтовыми или гидравлическими вспомогательными механизмами регулировки, что позволяет одному человеку работать даже на тяжелых трубопроводах большого диаметра.

Во время длительной эксплуатации конструкция пружины, предотвращающей релаксацию, и обработка поверхности (горячее цинкование или покрытие Dacromet) обеспечивают стабильную работу опоры. В рамках многочисленных проектов электростанций за рубежом более 70% последующих заказов на поддержку/подвески поступает от существующих клиентов. Такой высокий уровень повторных покупок косвенно подтверждает долгосрочную эффективность нашей продукции.

Типичные места установки и функции

В зоне котла пружинные опоры электростанции устанавливаются на вертикальных и горизонтальных участках главных паропроводов, выходных трубопроводов пароперегревателя и паропроводов промежуточного перегрева. Они поглощают тепловое расширение вверх, предотвращая чрезмерную нагрузку на соединения патрубков коллектора.

Рядом с турбиной пружинные опоры/подвески на участках трубопровода высокотемпературного пара рядом с главными паровыми клапанами и регулирующими клапанами уменьшают силы и моменты компонентов, помогая поддерживать соосность валов. Хотя трубопроводы питательной воды и охлаждающей воды работают при более низких температурах, они все равно испытывают значительные разницы температур пуска и остановки. Эластичные опоры сохраняют наклон трубопровода и снижают риск кавитации.

В этих случаях опоры/подвески часто комбинируются с демпферами, ограничительными кронштейнами и другими компонентами, образуя комплексное гибкое решение для фиксации трубопроводной системы.

Техническая поддержка проекта и приемка продукции

Начиная с этапа выбора, наша техническая группа получает отчеты по анализу напряжений трубопроводной системы, рассчитывает расчетную нагрузку и смещение для каждой точки опоры, рекомендует соответствующие типы пружинных опор электростанции и константы пружин, а также предоставляет подробные инструкции по установке.

Наш завод поддерживает полную цепочку контроля качества: от входного повторного контроля пружинной проволоки, испытаний на твердость после термообработки до испытаний на жесткость готовой продукции. Соответствующие записи процессов и документы о качестве материалов могут быть предоставлены в соответствии с такими стандартами, как ASME и CE. Для традиционных островов ядерной энергетики и других проектов с высокими требованиями могут быть предоставлены дополнительные отчеты о квалификационных испытаниях функций поддержки и документы по отслеживанию.

Если у вас есть требования к опорам паропровода, предоставьте чертежи компоновки трубопроводов и данные о напряжениях. Мы предоставим конкретное решение по конфигурации опоры пружин электростанции, а не общий список моделей. Используя 14-летний опыт компании Yangzhou Tianshun в поддержке трубопроводов и данные о проектах из 45 стран мира, мы можем помочь вам контролировать общие затраты на закупки и установку, обеспечивая при этом безопасность вашей паровой системы.
