Как регулируемая пружинная опора для трубопровода может улучшить стабильность и надежность промышленных трубопроводов

Переменная пружинная опора для трубопроводаявляется важным компонентом промышленных трубопроводных систем, которые испытывают вертикальное перемещение, вызванное тепловым расширением, сжатием, вибрацией или изменением условий эксплуатации.Тяньшуньпроизводит стандартизированные и индивидуальные решения для пружинных опор, предназначенные для балансировки нагрузок на трубопроводы, обеспечения контролируемого смещения и защиты подключенного оборудования в таких сложных условиях, как электростанции, нефтехимические предприятия, нефтегазовые системы и проекты очистки воды.

Правильно спроектированная система поддержки труб должна не только выдерживать статический вес трубопровода. Промышленные трубопроводы могут перемещаться при изменении температуры и условий эксплуатации, создавая дополнительные силы на опорах, патрубках оборудования, клапанах, фланцах и конструктивных соединениях. Переменная пружинная опора для трубопровода использует упругие характеристики пружины для обеспечения непрерывной поддержки, позволяя при этом контролировать вертикальное движение. В этой статье объясняется принцип его работы, ключевые компоненты, технические характеристики, применение, факторы выбора и аспекты производства, помогая инженерам и промышленным покупателям понять, когда регулируемая пружинная опора является подходящим решением.

Оглавление

1. Что такое регулируемая пружинная опора для трубопровода?
2. Зачем нужна регулируемая пружинная опора?
3. Как работает регулируемая пружинная опора?
4. Каковы основные технические характеристики?
5. Каковы основные компоненты?
6. Каковы основные преимущества?
7. Где используется регулируемая пружинная опора?
8. Как выбрать правильную пружинную опору?
9. Почему качество производства имеет значение?
10. Чем он отличается от других опор для труб?
11. Часто задаваемые вопросы
12. Заключение

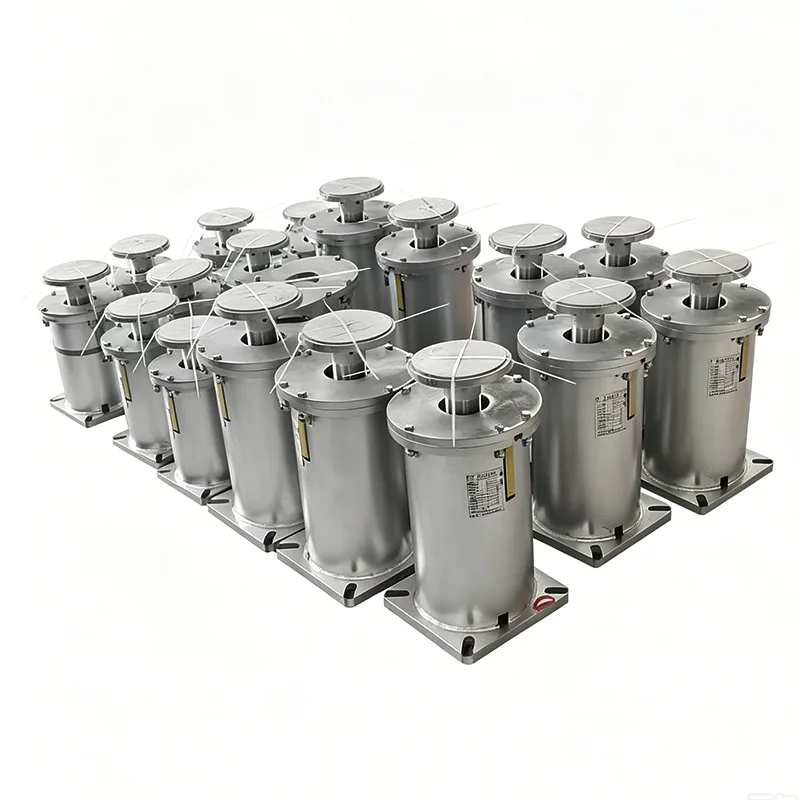

Что такое регулируемая пружинная опора для трубопровода?

Регулируемая пружинная опора для трубопровода — это эластичная механическая опора, предназначенная для того, чтобы выдерживать вес трубопровода и компенсировать вертикальное смещение. Вместо полного ограничения движения трубопровода используется пружинный механизм, обеспечивающий поддерживающую силу, которая изменяется в зависимости от отклонения пружины.

Такая конструкция особенно полезна для промышленных трубопроводов, подверженных колебаниям температуры. Например, паропровод может двигаться вертикально, поскольку он нагревается во время работы и сжимается после остановки. Жесткая опора может ограничить это движение и передать нежелательные силы на систему трубопроводов. Регулируемая пружинная опора обеспечивает контролируемую гибкость, сохраняя при этом необходимую нагрузку.

Тяньшунь производит продукцию для поддержки трубопроводов с 2012 года и сообщает о поставке более 800 000 комплектов для промышленных проектов по всему миру. Ассортимент регулируемых пружинных опор включает в себя различные конфигурации, грузоподъемность, варианты перемещения и индивидуальные решения для различных технических требований.

Зачем нужна регулируемая пружинная опора?

Проектирование трубопроводов предполагает баланс между структурной поддержкой и контролируемым движением. Трубопровод должен сохранять адекватную опору, не создавая чрезмерных вторичных напряжений при изменении его положения во время работы.

• Тепловое движение:Обеспечивает контролируемое вертикальное смещение, вызванное нагревом и охлаждением.
• Распределение нагрузки:Обеспечивает постоянную поддержку труб и связанных с ними компонентов.
• Управление стрессом:Помогает снизить чрезмерные силы, передаваемые на подключенное оборудование.
• Контроль вибрации:Обеспечивает эластичный опорный механизм для работающих трубопроводных систем.
• Защита оборудования:Помогает снизить нежелательную нагрузку вокруг чувствительных сопел, фланцев и соединений.
• Инженерная гибкость:В зависимости от условий установки можно выбрать различные конфигурации.

Правильный выбор должен основываться на реальных технических параметрах, а не только на диаметре трубы. Вес трубопровода, рабочая температура, вертикальное смещение, положение установки и доступное конструктивное пространство – все это влияет на выбор опоры.

Как работает регулируемая пружинная опора?

Основной принцип работы основан на упругом поведении пружины. При вертикальном движении трубопровода пружина прогибается и соответственно изменяется ее поддерживающая сила. Это позволяет опоре следовать за движением трубопровода, продолжая нести нагрузку.

Когда поддерживаемый трубопровод движется вниз, пружина сжимается еще сильнее, и ее поддерживающая сила увеличивается. При движении трубопровода вверх сжатие пружины уменьшается и поддерживающая сила уменьшается. Результирующее изменение нагрузки контролируется в пределах расчетного рабочего диапазона.

Эта характеристика делает регулируемые пружинные опоры подходящими для систем, в которых ожидается вертикальное тепловое движение, но допустимо определенное изменение нагрузки. Для применений, требующих чрезвычайно низкого изменения поддерживающей силы в большом диапазоне хода, инженеры могут вместо этого рассмотреть возможность использования постоянной пружинной опоры.

Каковы основные технические характеристики?

Технические характеристики должны соответствовать фактической конструкции трубопровода. Tianshun предлагает несколько конфигураций, предназначенных для различных условий промышленной эксплуатации.

Поскольку условия эксплуатации варьируются от проекта к проекту, эти значения следует рассматривать как ориентиры для выбора, а не как замену инженерных расчетов для конкретного проекта.

Каковы основные компоненты?

Регулируемая пружинная опора обычно объединяет несколько механических компонентов в один управляемый узел опоры. Каждая деталь способствует надежной эксплуатации и установке.

• Винтовая пружина:Основной упругий элемент, создающий поддерживающую силу.
• Верхняя и нижняя соединительные пластины:Соединить опору с трубопроводным узлом и элементами конструкции.
• Индикатор нагрузки:Предоставляет информацию о положении пружины, нагрузке или смещении.
• Запирающее устройство:Помогает закрепить пружину во время транспортировки, установки и ввода в эксплуатацию.
• Защитный корпус:Помогает защитить пружинный механизм от пыли, дождевой воды и загрязнений окружающей среды.

Для требовательных промышленных проектов при выборе компонентов следует учитывать рабочую температуру, подверженность коррозии, условия нагрузки, требования к техническому обслуживанию и условия установки.

Каковы основные преимущества?

Основным преимуществом регулируемой пружинной опоры для трубопровода является ее способность сочетать поддержку нагрузки с контролируемым вертикальным движением. Это делает его практичным выбором для многих термически активных трубопроводных систем.

1. Контролируемое тепловое смещение:Пружинный механизм повторяет вертикальное движение трубы, не удерживая ее полностью.
2. Прогнозируемое изменение нагрузки:Опорная сила изменяется в зависимости от отклонения пружины в расчетном диапазоне.
3. Широкий выбор спецификаций:Различные размеры пружин и диапазоны хода позволяют инженерам подобрать опорную мощность в соответствии с требованиями проекта.
4. Гибкая установка:Множественные конфигурации опор могут соответствовать различным структурным решениям.
5. Удобство обслуживания:Модульные компоненты могут упростить проверку, замену и обслуживание.
6. Настройка:Для нестандартных проектов можно учитывать особые требования к нагрузке, перемещению, материалу или размерам.

Где используется регулируемая пружинная опора?

Регулируемые пружинные опоры обычно используются в промышленных трубопроводных системах, где во время нормальной работы происходит вертикальное перемещение. Типичные области применения включают в себя:

• Трубопроводы пара и питательной воды на теплоэлектростанциях
• Системы конденсата и вспомогательные трубопроводы
• Нефтехимические технологические трубопроводы
• Трубопроводы подключения теплообменника
• Системы транспортировки нефти и газа
• Компрессорные станции и клапанные камеры природного газа
• Сети центрального отопления
• Водоочистные сооружения
• Судовые и морские трубопроводные системы

Например, в высокотемпературной технологической линии повторяющийся нагрев и охлаждение могут привести к изменению высоты трубы. Правильно подобранные пружинные опоры могут компенсировать это перемещение, сохраняя при этом поддержку трубопровода на протяжении всего рабочего цикла.

Как выбрать правильную пружинную опору?

Правильный выбор начинается с точных данных проекта. Приобретение пружинной опоры только исходя из номинального размера трубы может привести к неподходящей грузоподъемности или диапазону хода.

Прежде чем запросить предложение, инженеры и покупатели должны подготовить следующую информацию:

• Эксплуатационная нагрузка трубопровода
• Установленная или холодная нагрузка
• Рабочая или горячая нагрузка
• Ожидаемое вертикальное смещение
• Направление движения
• Рабочая температура
• Вес трубопровода и изоляции
• Место установки и доступное пространство
• Требуемый материал и обработка поверхности
• Применимые проектные стандарты и документация

Предоставление полной информации позволяет профессиональному поставщику регулируемых пружинных опор рекомендовать подходящую конфигурацию и избегать ненужных изменений конструкции во время установки.

Почему качество производства имеет значение?

Производительность пружинной опоры во многом зависит от точности пружины, качества материала, постоянства размеров, калибровки нагрузки и качества сборки. Поэтому производственный контроль важен, когда опора становится частью критически важной промышленной трубопроводной системы.

Тяньшунь заявляет, что ее производственный процесс включает проверку сырья, изготовление пружин с ЧПУ, тестирование производительности пружин, проверку размеров готовой продукции, калибровку нагрузки и проверку перед поставкой. Ее система управления качеством сертифицирована по стандарту ISO 9001:2015, а компания заявляет, что ее продукция соответствует международным стандартам, включая требования CE и API.

При крупных промышленных заказах покупатели также должны учитывать, может ли производитель предоставить соответствующие записи проверок, данные о нагрузке, документацию по материалам, информацию о размерах и техническую поддержку. Эти документы могут сделать установку, ввод в эксплуатацию и будущее обслуживание более отслеживаемыми.

Чем он отличается от других опор для труб?

Регулируемые пружинные опоры не предназначены для замены всех типов трубных опор. Соответствующее решение зависит от величины перемещения трубопровода и приемлемого изменения поддерживающей силы.

Ключевым различием является соотношение между движением и поддерживающей силой. Переменная пружинная опора позволяет изменять поддерживающую силу в определенном диапазоне, тогда как постоянная пружинная опора предназначена для поддержания гораздо более постоянной поддерживающей силы во всем диапазоне ее хода.

Часто задаваемые вопросы

Какова основная функция регулируемой пружинной опоры для трубопровода?

Его основная функция — поддерживать нагрузки на трубопровод, обеспечивая при этом контролируемое вертикальное движение, вызванное тепловым расширением, сжатием, вибрацией или изменением условий эксплуатации.

Когда следует использовать переменную пружинную опору вместо жесткой опоры?

Использование регулируемой пружинной опоры следует учитывать, когда трубопроводу необходимо перемещаться вертикально во время работы. Жесткая опора обычно более уместна там, где движения минимальны и ограничение допустимо.

В чем разница между переменными и постоянными пружинными опорами?

Переменная пружинная опора меняет свою опорную силу при отклонении пружины. Постоянная пружинная опора предназначена для поддержания почти постоянной опорной силы во всем заданном диапазоне хода, что делает ее полезной для применений, где необходимо свести к минимуму изменение нагрузки.

Какая информация необходима при заказе регулируемой пружинной опоры?

Важная информация обычно включает рабочую нагрузку, холодную нагрузку, горячую нагрузку, вертикальное смещение, направление движения, рабочую температуру, условия установки, доступное пространство, требования к материалам и применимые технические стандарты.

Может ли компания Tianshun предоставить индивидуальные решения по поддержке пружин?

Да. Tianshun предлагает стандартизированную продукцию, а также индивидуальные решения для особых нагрузок, требований к перемещению, размеров, ограничений при установке, материалов и требований к обработке поверхности.

Заключение

Правильно подобранныйПеременная пружинная опора для трубопроводаможет обеспечить практический баланс между поддержкой нагрузки на трубопровод и контролируемым тепловым движением. Допуская вертикальное смещение при сохранении предсказуемой поддерживающей силы, он может помочь справиться с напряжением в трубопроводах и защитить подключенное оборудование в энергетике, нефтехимии, нефти и газе, водоочистке и других отраслях промышленности. Наиболее подходящую модель всегда следует выбирать в соответствии с фактической нагрузкой, смещением, температурой, требованиями к установке и конструкции. Благодаря стандартизированным конфигурациям, возможностям настройки, процедурам контроля качества и технической поддержке, Tianshun может предоставить решения по поддержке пружин для широкого спектра проектов промышленных трубопроводов. Если вы планируете новую систему трубопроводов, заменяете существующие опоры или оцениваете индивидуальное решение для поддержки пружин,связаться с намис вашими техническими требованиями, чтобы обсудить соответствующую конфигурацию продукта и предложение.
