Постоянная пружинная опора для трубопровода

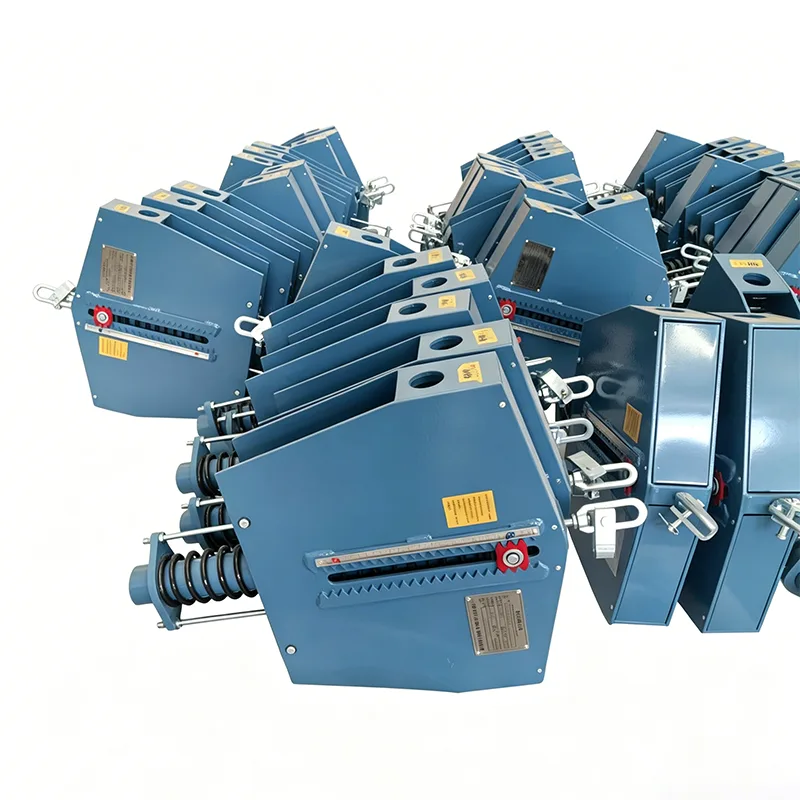

Постоянная пружинная опора для трубопровода

При эксплуатации промышленных трубопроводных систем неправильный выбор опорных решений часто приводит к ряду проблем:

▶  Чрезмерная нагрузка на трубопровод: когда высокотемпературные трубопроводы подвергаются тепловому смещению, изменения поддерживающей силы вызывают растрескивание сварных швов и утечки в соединениях.

▶  Повреждение интерфейса оборудования: усилие теплового расширения трубопроводов передается на чувствительное оборудование, такое как насосы и компрессоры, что приводит к смещению оборудования или выходу из строя уплотнения.

▶  Нарушение заклинивания опоры и подвески: неправильный монтаж и ввод в эксплуатацию препятствуют нормальной работе пружин, что приводит к провисанию и деформации трубопровода.

▶  Высокие затраты на эксплуатацию и техническое обслуживание: частое техническое обслуживание и замена влияют на непрерывность производства.

Для решения этих распространенных отраслевых проблем мы предлагаем проверенное решение, проверенное 14 годами инженерной практики — постоянную пружинную поддержку трубопровода.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Позиционирование продукта и основная ценность

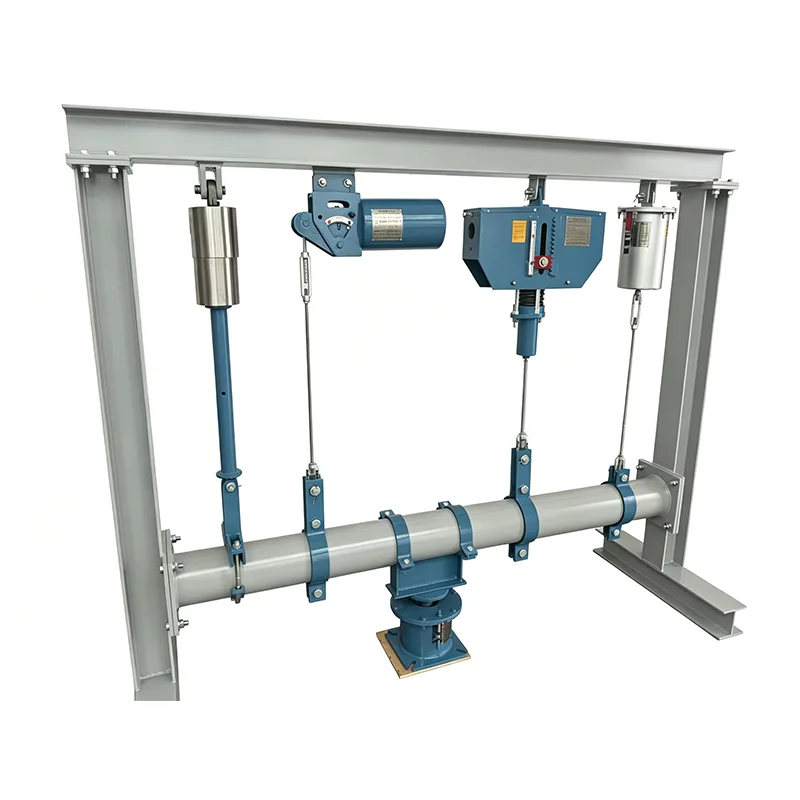

Пружинная опора постоянного усилия для трубопровода — это опорное устройство постоянного усилия базового типа, специально разработанное для нижней поддержки трубопроводов, подходящее для условий работы, когда над трубопроводом нет места для подъема и требуется поддержка от фундамента или платформы вверх.

В отличие от подвесных типов, пружинная опора постоянной силы размещается непосредственно на стальных балках, бетонном фундаменте или опорных стальных конструкциях и соединяется с нижней частью трубопровода через основание. На протяжении всего процесса вертикального теплового смещения трубопровода он всегда выдает стабильную опорную силу с контролируемой скоростью изменения нагрузки в пределах ±5%, что принципиально исключает дополнительные напряжения, вызванные тепловым смещением.

С момента своего основания в 2012 году компания Yangzhou Tianshun Pipeline Technology предоставила десятки тысяч комплектов продуктов для поддержки трубопроводов для энергетических и нефтехимических проектов в более чем 40 странах мира, накопив богатый опыт применения на местах.

Руководство по выбору: когда выбирать поддержку постоянной силы

В соответствии с отраслевым стандартом NB/T 47038—2019 Пружинные опоры и подвески постоянной силы в сочетании с опытом инженерной практики критерии выбора следующие:

Условие решения	Рекомендуемое решение
Вертикальное тепловое смещение трубопровода ＞ 12 мм	Отдавайте предпочтение пружинным опорам и подвескам постоянной силы.
Вертикальное тепловое смещение трубопровода ≤ 12 мм	Пружинные опоры и подвески переменной силы являются дополнительными.
Требование скорости изменения нагрузки ≤ 6%	Необходимо выбирать пружинные опоры и подвески постоянной силы.
Подключение к чувствительному оборудованию (паровые турбины, насосы, компрессоры)	Необходимо выбирать пружинные опоры и подвески постоянной силы.
Нет места для подъема над трубопроводом	Выберите постоянную пружинную поддержку для трубопровода (поддержка базового типа).
Балки стальной конструкции над трубопроводом	Пружинные подвески постоянной силы не являются обязательными.

Необходимые параметры для выбора (обеспечивают точное соответствие):

▶  Рабочая нагрузка трубопровода (включая вес трубопровода, среды и изоляционного слоя)

▶  Величина вертикального теплового смещения трубопровода из холодного состояния в горячее состояние

▶  Диапазон температур рабочей среды

▶  Ограниченность места для установки на месте

▶  Требования к стандарту исполнения (национальный стандарт/химический стандарт/стандарт мощности)

Технические характеристики продукта

Категория параметра	Технические индикаторы	Примечания
Диапазон нагрузки	0,5 кН ~ 800 кН	Настраиваемые характеристики сверхбольшой нагрузки
Диапазон смещения	50 мм ~ 400 мм	Рекомендуется запас смещения 20 %.
Постоянство нагрузки	≤±5%	Превышение требований национального стандарта на ≤6%
Рабочая температура	-20℃ ~ 450℃	Настраиваемый для особых условий работы
Диапазон регулировки нагрузки	±10%	Возможна точная регулировка на месте
Тип установки	Поддержка базового типа	Установка нижнего укоренения
Стандарты исполнения	НБ/Т 47038, ХГ/Т 20644, ГБ/Т 17116	Может следовать стандартам, указанным заказчиком
Пружинный материал	Пружинная сталь 60Si2MnA	Процесс вакуумной термообработки
Материал корпуса	Конструкционная сталь Q345B	Интегральная сварка

Сравнение производительности различных решений поддержки

Элемент сравнения	Пружинная опора постоянной силы	Пружинная опора переменной силы	Жесткая фиксированная опора
Скорость изменения нагрузки	≤±5%	15%~25%	100% (без компенсации смещения)
Применимое смещение	>12 мм, максимум 500 мм	≤50 мм	0 (нет смещения)
Влияние на напряжение трубопровода	Практически никакого дополнительного стресса	Определенный дополнительный стресс	Сильная концентрация стресса
Защита оборудования	Лучшее, минимальная тяга	Средний	Плохо, тяга передается напрямую
Структурная сложность	Относительно высокий	Простой	Самый простой
Стоимость закупки	Относительно высокий	Середина	Самый низкий
Стоимость полного жизненного цикла	Самый низкий (не требует обслуживания, длительный срок службы)	Середина	Самый высокий (частое обслуживание)
Рекомендуемые сценарии	Магистральные трубопроводы высокой температуры и высокого давления, подключение чувствительного оборудования.	Трубопроводы среднего и малого диаметра при общей температуре	Короткие трубопроводы без теплового смещения

Хотя первоначальная стоимость приобретения постоянной пружинной опоры для трубопровода относительно высока, с точки зрения полного жизненного цикла, составляющего более 10 лет, ее совокупная стоимость превосходит другие решения из-за ее необслуживаемости, высокой надежности и низкой интенсивности отказов.

Обеспечение производства и контроля качества

Перед отправкой каждого продукта проводится комплексное внутреннее тестирование.

Перед отправкой каждый продукт проходит полный процесс внутреннего тестирования. Этот процесс включает в себя размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT, где это применимо, испытание пружинной нагрузкой с кривыми смещения нагрузки и измерение толщины покрытия. Поставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Разъяснение относительно сторонней аккредитации

Внутреннее тестирование — это не то же самое, что стороннее тестирование, аккредитованное ILAC. Если требуется проведение независимого тестирования или лабораторное тестирование, оно может быть предоставлено как отдельная дополнительная услуга.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Эта услуга охватывает анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Доступные методы включают магнитопорошковый контроль (MT), капиллярный контроль (PT), ультразвуковой контроль (UT) и рентгенографический контроль (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Наши отличительные преимущества

Сравнено с международной системой крепления труб LISEGA.

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA.

Больше, чем стандартный отечественный поставщик

В отличие от стандартных отечественных производителей, которые предоставляют только сам товар, мы поставляем кривую перемещения нагрузки к каждому пружинному блоку. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Распространенные проблемы и решения

Проблема на месте	Возможная причина	Решение
Аномальный шум от опоры при перемещении трубопровода	Трение между роликом и направляющей	Регулярно наносите смазку
Фактическое смещение не соответствует проекту	Отклонение в расчете напряжений трубопровода	Нагрузка на месте может быть точно настроена в диапазоне ±10%.
Чрезмерное сжатие пружины	Неправильный выбор или перегрузка	Пересчитать нагрузку и заменить соответствующую модель
Поддержка деформации основания	Недостаточная прочность фундамента для укоренения	Укрепите фундамент или увеличьте площадь опоры
Сильная коррозия	Сильная коррозионная активность окружающей среды	Выберите материал из нержавеющей стали или добавьте антикоррозийное покрытие.

Наш процесс обслуживания

1.Техническая консультация: профессиональная команда продаж предоставит предложения по выбору на основе параметров вашего трубопровода.

2. Подтверждение схемы: выпуск спецификаций и расценок на продукцию, подтверждение технических требований и времени доставки.

3.Производство и производство: Производство в соответствии с заказами, обратная связь о ходе производства доступна во время процесса.

4. Заводская проверка: полная проверка с приложением протоколов испытаний и квалификационных сертификатов.

5.Логистика и доставка: доставка обычных моделей в течение 7-15 дней, доставка продукции по индивидуальному заказу в соответствии с согласованным циклом.

6. Послепродажная поддержка: предоставление рекомендаций по установке, реагирование на проблемы с качеством продукции в течение 24 часов.

Yangzhou Tianshun Pipeline Technology всегда придерживается философии бизнеса «стабильное качество, профессиональное обслуживание». Наша продукция стабильно работает в инженерных проектах более чем в 40 странах, включая США, Великобританию, Бразилию, Сингапур и Южную Африку. Выбор постоянной пружинной опоры для трубопровода означает выбор надежного решения по поддержке трубопровода, проверенного мировой инженерной практикой.
