Регулируемая пружинная опора типа F

Компания Yangzhou Tianshun Pipeline Technology Co., Ltd., основанная в 2012 году, производит полный спектр продукции в строгом соответствии со стандартом HG/T 20644 регулируемых пружинных опор и подвесок. Опора переменной пружины типа F — это опора базового типа стандартной серии, специально разработанная для нижней поддержки трубопроводов. Она широко используется в трубопроводных системах малого и среднего объема в энергетической, нефтехимической, металлургической и других отраслях промышленности и является одной из наиболее широко используемых моделей регулируемых пружин в машиностроении.

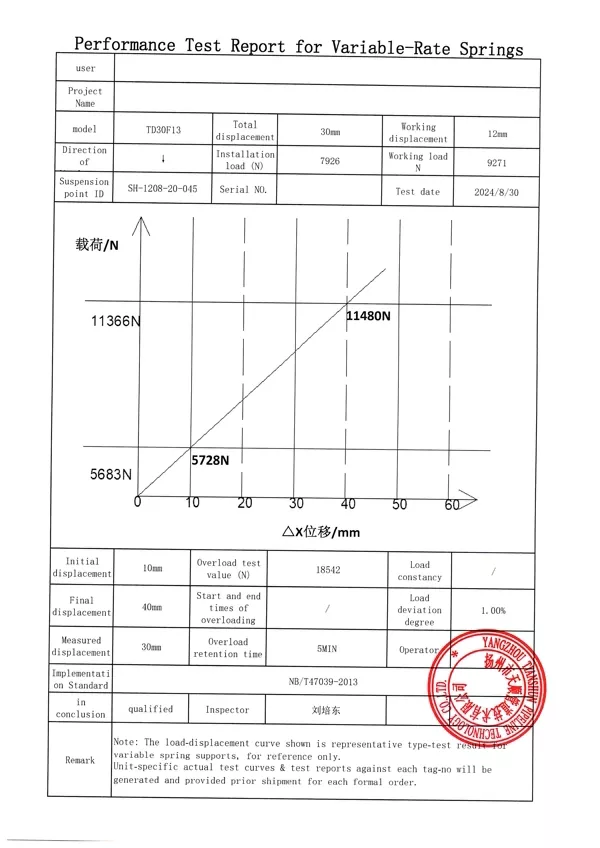

На этом рисунке показана кривая грузо-смещения регулируемой пружинной опоры/подвески, включая ключевые параметры нагрузки и смещения для проверки точности несущей способности и эксплуатационной надежности изделия.

Перед отправкой каждое устройство подлежит калибровке под нагрузкой и тестированию производительности. Отклонение установочной нагрузки контролируется в пределах ±5% в соответствии с международным стандартом ANSI/MSS-SP-58-2018, а также NB/T47039-2013.

Продукция соответствует техническим требованиям для энергетических, нефтехимических и других промышленных трубопроводных систем. Согласно MSS-SP-58-2018, максимально допустимая изменчивость нагрузки для регулируемых пружинных блоков не должна превышать 25 % рабочей рабочей нагрузки в горячем состоянии в пределах полного рабочего хода.

Технические характеристики продукта

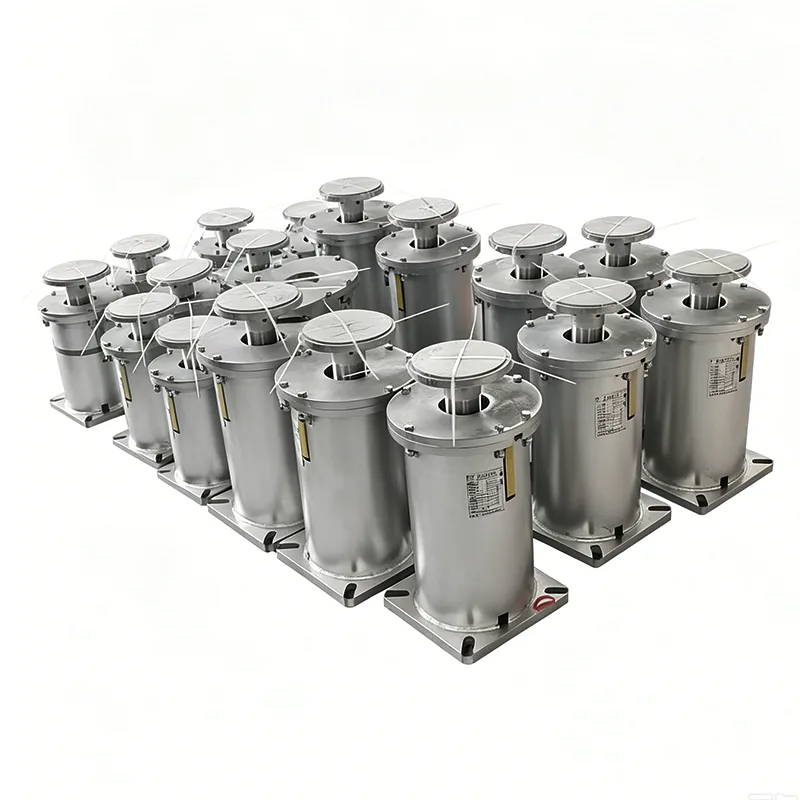

Структура и характеристики продукта типа F

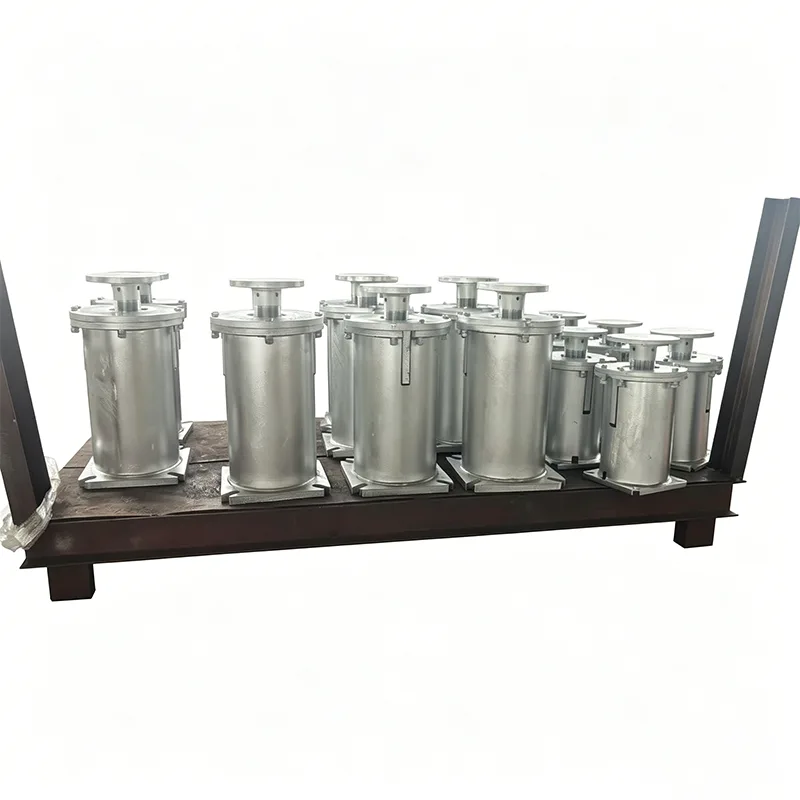

Регулируемая пружинная опора типа F имеет вертикальную коробчатую конструкцию, состоящую из следующих частей:

▶  Опорная плита: широкая опорная плита, соединенная с фундаментом.

▶  Пружинный цилиндр: встроенная цилиндрическая винтовая пружина сжатия.

▶  Верхняя пластина: нагрузочная пластина, соединенная с опорой трубы.

▶  Плита с индикатором смещения: отмечены положения холодного и горячего состояния.

▶  Стопорный болт: блокируется во время транспортировки и установки.

▶  Винт регулировки высоты: точная регулировка нагрузки на месте.

Основные особенности конструкции

Стандартная модульная конструкция

Полностью соответствует стандарту HG/T 20644, взаимозаменяем с продукцией других производителей.

Стандартизированные серии нагрузок и перемещений, удобные для выбора проектным институтом

Унифицированные установочные размеры, удобные для инженерных закупок

Заводская предварительная настройка

Пружина предварительно сжата в соответствии с расчетной нагрузкой и зафиксирована в холодном положении.

Для ввода в эксплуатацию необходимо только снять стопорные болты после установки на месте.

Нет необходимости регулировать сжатие пружины на месте.

Компактная структура

Вертикальная конструкция, небольшая площадь пола.

Общая высота 200-400 мм, подходит для случаев с ограниченным пространством.

Низкий центр тяжести, хорошая устойчивость.

Удобное обслуживание

Пружинный блок можно вытащить и заменить отдельно.

Четкая индикация смещения во время проверки

Отсутствие изнашиваемых деталей, конструкция, не требующая обслуживания.

Краткая справочная таблица технических параметров типа F

Стандарт исполнения: HG/T 20644-2024 Скорость изменения нагрузки: ≤25% (стандартное требование) Материал пружины: пружинная сталь 50CrVA Материал корпуса: Q235BАнтикоррозионная обработка: Пескоструйная очистка + эпоксидная цинк-содержащая грунтовка + верхнее покрытие

Подробное объяснение правил кодирования модели

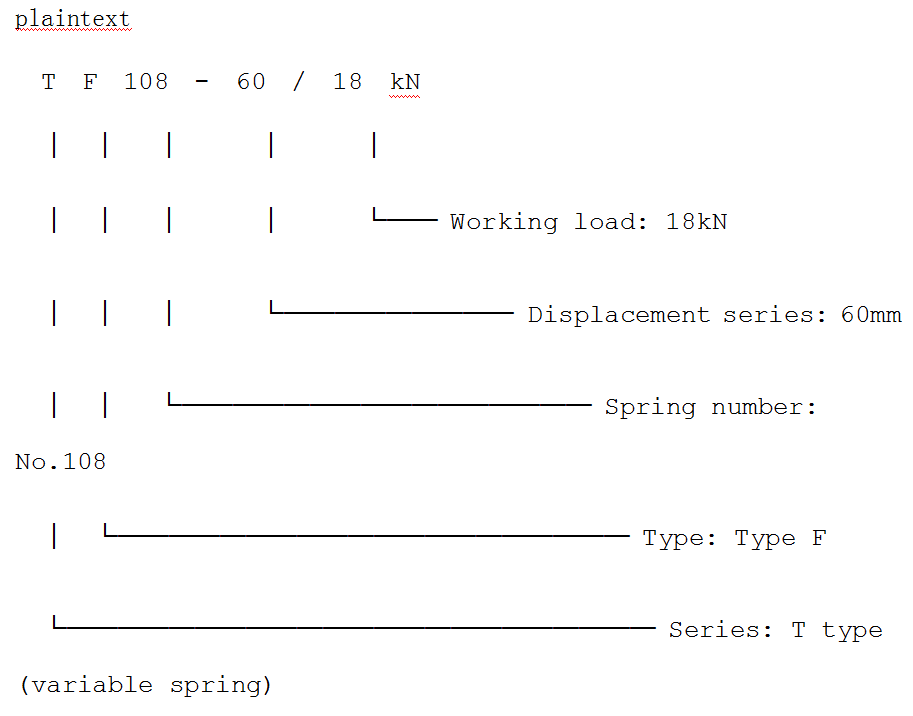

Пример кодирования стандартной модели регулируемой пружинной опоры типа F:

Обязательные параметры для выбора:

▶  Рабочая нагрузка трубопровода (кН)

▶ Вертикальное тепловое смещение трубопровода (мм)

▶  Направление смещения (вверх/вниз)

▶  Степень защиты от коррозии

Наша профессиональная команда может напрямую предоставить точные модели продуктов типа F на основе предоставленных вами параметров трубопровода.

Пример выбора (пошаговое руководство)

Пример условий работы:

▶  Рабочая нагрузка на трубопровод: 15 кН.

▶  Термическое смещение трубопровода вверх: 40 мм.

Этапы выбора:

1.Определите серию смещения: смещение 40 мм, выберите серию 60 мм (резервный запас)

2. Рассчитайте нагрузку в горячем состоянии: смещение вверх, освобождение пружины, уменьшение нагрузки.

3. Проверьте таблицу жесткости пружины: выберите пружину № 106, жесткость 0,25 кН/мм.

4. Рассчитайте изменение нагрузки: 40 мм × 0,25 кН/мм = изменение 10 кН.

5. Проверьте скорость изменения: 10 кН/15 кН = 6,7% ≤ 25%, соответствует требованиям.

Окончательная модель: TF106-60/15кН.

Выбор регулируемой пружинной опоры типа F кажется сложным, но на самом деле соответствует стандартам. Мы предоставляем услугу бесплатного подбора: вам нужно лишь указать параметры трубопровода, и мы предоставим точные модели.

Типичные сценарии применения типа F

Контроль качества и доставка

Контроль качества производства

Специальная проверка пружин: испытание 100% нагрузки для каждой пружины, запись кривой жесткости

Настройка предварительного сжатия: точное сжатие до холодного состояния в соответствии с требованиями заказа, фиксация.

Калибровка индикации смещения: положение индикаторной пластины с точностью до ±1 мм.

Антикоррозионная обработка: пескоструйная обработка класса Sa2,5, толщина покрытия ≥80 мкм.

Проверка внешнего вида: комплексная проверка сварных швов, размеров и маркировки.

Преимущества доставки

В наличии: обычные модели (TF030-TF120, рабочий объем 30/60/90) на складе.

Быстрая доставка: заказы со склада доставляются в течение 3 дней, индивидуальные заказы 7-10 дней.

Оптовая цена: многоуровневая цена для оптовых закупок техники.

Полная документация: к каждой партии продукции прилагается квалификационный сертификат, протокол пружинных испытаний, инструкция по монтажу.

Сервис и поддержка

Свободный выбор: профессиональные инженеры обеспечивают расчет выбора, чтобы обеспечить точную модель.

Предоставление чертежей: Предоставьте стандартные установочные габаритные чертежи для взаимодействия с дизайном.

Техническая поддержка: ответы на различные вопросы по установке, вводу в эксплуатацию и использованию.

Гарантия качества: 2-летняя гарантия на продукцию, бесплатная замена в случае повреждения, не связанного с человеческим фактором.

Экстренное реагирование: предоставление решений проблем на месте в течение 24 часов.

Запасные части: стоковые пружины в сборе, болты и другие быстроизнашивающиеся детали.

Опора регулируемой пружины типа F является стандартным продуктом общего назначения в химической промышленности, а также наиболее широко используемой моделью регулируемой пружины в машиностроении. В течение 14 лет мы занимаемся стандартным серийным производством, обеспечивая стабильное качество продукции и своевременную доставку, и обслуживали инженерные проекты в более чем 40 странах мира. Выбирайте стандартный Тип F, выбирайте надежность и удобство.
