Нефтехимическая регулируемая пружинная опора

Трубопроводные системы нефтехимических предприятий работают длительно в условиях высокой температуры, высокого давления, сильноагрессивных и пожаро-взрывоопасных сред и требуют 3-5 лет непрерывной безостановочной работы. В таких условиях обычные промышленные пружинные опоры склонны к усталостному разрушению пружины, коррозионной перфорации корпуса и ослаблению соединений. Эти проблемы не только вызывают концентрацию напряжений в трубопроводах, приводящую к утечкам среды, но также могут привести к незапланированным остановкам предприятий, что приведет к экономическим потерям в десятки миллионов юаней.

Ориентируясь на эти отраслевые риски, мы разработали специальную регулируемую пружинную опору для нефтехимической промышленности, которая полностью адаптирована к строгим требованиям нефтехимической промышленности, начиная с материалов и конструкции и заканчивая производственными процессами.

Позиционирование основного продукта

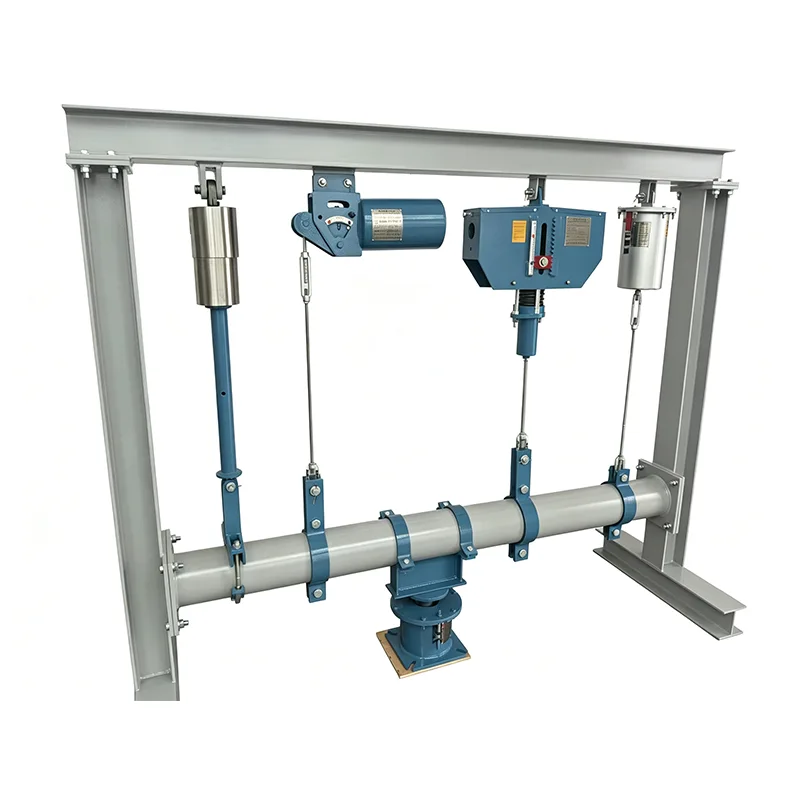

Нефтехимическая регулируемая пружинная опора — это эластичная опора трубопровода, разработанная исключительно для нефтехимических заводов. Он поглощает вертикальное смещение, вызванное тепловым расширением и сжатием трубопровода за счет упругой деформации пружин, равномерно передавая нагрузки от трубопровода на строительные конструкции.

Компания Yangzhou Tianshun Pipeline вышла на рынок поддержки нефтехимических трубопроводов в 2012 году. За последние 14 лет мы поставили более 1,2 миллиона комплектов продукции для более чем 280 проектов по нефтепереработке, производству этилена и СПГ по всему миру, при этом характеристики продукции проверяются фактическими условиями работы на срок до 12 лет.

Технические характеристики продукта

Система градуированного подбора материалов и прецизионного производства

Трехуровневое решение для адаптации материалов

Основываясь на требованиях к степени коррозии и температуре в различных условиях работы, мы разработали систему классификации материалов для нефтехимических регулируемых пружинных опор, чтобы избежать чрезмерного проектирования или недостаточной производительности:

▶  Базовый класс: корпус Q345B + пружина 60Si2MnA, подходит для трубопроводов с нормальной температурой и без сильной коррозии.

▶  Усовершенствованный класс: корпус из нержавеющей стали 304 + пружина 50CrVA с горячим цинкованием, подходит для средней коррозии и технологических трубопроводов при температуре ниже 300 ℃.

▶  Специальный класс: корпус из сплава 316L / Hastelloy + пружина из жаростойкого сплава на основе никеля, устойчивая к сильной коррозии, высокой температуре 550 ℃ или низкой температуре -196 ℃.

Ключевой контроль производственного процесса

Все продукты используют стандартизированные производственные процессы с ЧПУ со 100% отслеживаемостью основных процедур:

▶  Навивка пружины: с помощью импортных пружинных станков с ЧПУ, импортированных из Германии, погрешности шага и диаметра пружины контролируются в пределах 0,1 мм.

▶  Термическая обработка: применение вакуумной закалки + три процесса отпуска для полного устранения внутреннего напряжения пружины, что повышает сопротивление усталости на 60 %.

▶  Сварка: аргонодуговая сварка со 100% дефектоскопией сварных швов на предмет отсутствия пористости, трещин и других дефектов.

▶  Обработка поверхности: три процесса пескоструйной очистки + эпоксидная грунтовка с высоким содержанием цинка + фторуглеродное верхнее покрытие с общей толщиной покрытия ≥120 мкм.

Основные отличия от опор общего назначения

Типичные сценарии применения

Нефтехимические регулируемые пружинные опоры широко используются в ключевых установках всей цепочки нефтехимической промышленности:

▶  Трубопроводы транспортировки сырой нефти и нефтепродуктов на установках атмосферной и вакуумной перегонки

▶  Реакционная нефть и газ, трубопроводы циркуляции катализатора в установках флюид-каталитического крекинга

▶  Трубопроводы высокотемпературного газа крекинга и низкотемпературного этилена на установках крекинга этилена

▶  Трубопроводы водорода и нефтепродуктов высокого давления на установках гидроочистки

▶  Трубопроводы сжиженного природного газа и болотного газа на терминалах СПГ

▶  Впускные/выходные и противопожарные трубопроводы нефтебаз нефтепродуктов

Полный контроль качества процесса

Мы создали замкнутую систему качества от проектирования до послепродажного обслуживания, чтобы гарантировать, что каждая опора регулируемой пружины для нефтехимической промышленности соответствует самым высоким стандартам безопасности нефтехимической промышленности:

▶  Контроль проектирования: с помощью программного обеспечения CAE для анализа напряжений и оптимизации конструкции все схемы проектирования проходят трехуровневую проверку.

▶  Контроль сырья: вся сталь поступает от ведущих сталелитейных заводов, таких как Baosteel и Angang, при этом каждая партия подвергается спектральному анализу и испытаниям механических свойств.

▶  Контроль производства: для ключевых процессов установлены точки контроля качества, при этом штатные инспекторы качества контролируют и записывают все процессы.

▶  Контроль перед отправкой: каждое устройство проходит полноходовые испытания под нагрузкой и калибровку смещения, с выдачей отчетов о материалах, протоколов испытаний и сертификатов соответствия.

▶  Послепродажный контроль: 12-месячный гарантийный срок с бесплатным ремонтом или заменой неисправной продукции, а также пожизненная техническая поддержка.

Наша система управления качеством сертифицирована по стандарту ISO 9001:2015, а вся продукция соответствует международным стандартам, включая CE, API и ATEX.

Эксклюзивные технические услуги

▶  Бесплатная оценка условий труда и расчет выбора: предоставление профессионального анализа напряжений и решений по выбору опор/подвесок на основе параметров трубопровода и условий работы.

▶  Нестандартная индивидуализация продукта: индивидуальные услуги по проектированию с учетом особых требований к нагрузке, смещению или пространству для установки.

▶  Руководство по установке на месте: направление сертифицированных инженеров для руководства установкой и вводом в эксплуатацию на месте.

▶  Регулярная инспекционная служба: предоставление ежеквартальных услуг по проверке и техническому обслуживанию для клиентов, сотрудничающих ежегодно.

▶  Экстренное реагирование на запасные части: создание специального склада запасных частей для обеспечения доставки запасных частей в случае чрезвычайной ситуации в течение 24 часов.

Часто задаваемые вопросы (FAQ)

Вопрос: Могут ли ваши опоры регулируемой пружины для нефтехимической промышленности быть изготовлены из специальных материалов?

А: Да. В дополнение к стандартной трехуровневой системе материалов мы можем предоставить специальные сплавы, такие как Hastelloy C276, Monel 400 и Inconel 625, для адаптации к экстремальным условиям, таким как сильная коррозия и сверхвысокие температуры. Срок поставки изделий из специальных материалов обычно составляет 45-60 дней. Для получения более подробной информации обратитесь в наш отдел продаж.

Вопрос: Может ли этот продукт удовлетворить требования нефтехимических заводов к непрерывной бесперебойной работе в течение 3-5 лет?

А: Да. Наши опоры с регулируемой пружиной для нефтехимической промышленности прошли 150 000 усталостных циклов и непрерывно работают до 12 лет без сбоев в реальных рабочих условиях. Все продукты имеют двойную конструкцию, препятствующую расшатыванию, и полностью герметичную конструкцию, эффективно предотвращающую расшатывание и коррозию во время работы, полностью отвечающую требованиям долгосрочной эксплуатации.

Вопрос: Какие инспекционные документы прилагаются к каждому продукту при отправке?

О: Каждый продукт поставляется с полными документами по сертификации качества, включая: сертификат испытаний сырья (MTC EN 10204 3.1), отчет об испытаниях на пружину, отчет о проверке размеров и сертификат соответствия продукции. Если требуется проверка третьей стороной со стороны SGS, BV, TUV или других учреждений, мы можем организовать ее заранее и подготовить соответствующие отчеты.
