Краткое содержание статьи: A Переменная пружинная опорапредставляет собой механическое устройство для поддержки труб, предназначенное для восприятия нагрузок на трубопроводы и компенсации вертикального перемещения, вызванного тепловым расширением, сжатием и изменениями условий эксплуатации. В отличие от жестких опор, он позволяет контролировать перемещение, сохраняя при этом предсказуемую опорную силу. Это делает его особенно полезным для технологических предприятий, электростанций, нефтеперерабатывающих заводов, химических предприятий, систем СПГ и других промышленных трубопроводов. В этом руководстве объясняется, как работают регулируемые пружинные опоры, как их правильно выбирать, какие технические факторы имеют наибольшее значение и как Tianshun может предоставить стандартные и индивидуальные решения для требовательных трубопроводных систем.
A Переменная пружинная опорапредставляет собой узел опоры для труб, в котором используется винтовая пружина для поддержки секции трубопровода, обеспечивая при этом контролируемое вертикальное движение. Обычно его устанавливают там, где труба не может оставаться на фиксированной высоте, поскольку рабочие температуры заставляют линию расширяться или сжиматься.
В традиционной жесткой опоре точка опоры остается по существу неподвижной. Это может стать проблемой, когда горячая труба расширяется. Труба может попытаться двигаться вверх или вниз, в то время как жесткая опора сопротивляется этому движению. В результате взаимодействия могут увеличиться нагрузки, передаваемые на трубу, подключенное оборудование, патрубки, элементы конструкции и другие точки опоры.
Переменный пружинный механизм обеспечивает более гибкое решение. Когда поддерживаемая труба движется вертикально, пружина сжимается или растягивается. Поэтому ее поддерживающая сила изменяется в зависимости от характеристик нагружения пружины.
Целью не является устранение движения. Вместо этого цель состоит в том, чтобыподдерживать трубу, позволяя расчетному движению происходить контролируемым образом.
Тяньшунь производит регулируемые пружинные опоры для промышленных трубопроводов и может предоставить конфигурации в зависимости от нагрузки, перемещения, места для установки, требований к соединениям, условий окружающей среды и спецификаций проекта.
Принцип действия основан на взаимосвязи между нагрузкой пружины и вертикальным перемещением. Когда труба холодная, опора имеет заданную начальную или холодную нагрузку. Когда система достигает рабочей температуры, труба может двигаться вертикально, изменяя сжатие пружины и, следовательно, ее поддерживающую силу.
Например, паропровод может подниматься при нагревании. Если регулируемая пружинная опора расположена ниже этой линии, пружина может сжиматься при движении трубы вверх. Опора продолжает нести вес трубы, но сила, действующая на опору, меняется по мере прохождения пружины через рабочий диапазон.
Концептуально это поведение можно представить следующим образом:
Изменение нагрузки пружины = Жесткость пружины × Вертикальное перемещение
Фактический выбор должен учитывать полный анализ напряжений в трубопроводе, а не полагаться только на простой расчет. Жесткость пружины, горячая нагрузка, холодная нагрузка, доступный ход, направление движения и допустимое изменение нагрузки - все это необходимо оценивать вместе.
Для многих промышленных систем допустимо контролируемое изменение опорной нагрузки. В таких ситуациях конструкция регулируемой пружины может стать экономичной и технически подходящей альтернативой постоянной пружинной опоре.
Промышленные трубопроводы редко бывают статичными. Изменения температуры, изменения давления, циклы запуска и остановки, условия жидкости и изменения процесса — все это может влиять на положение трубы и выдерживать нагрузки.
Без соответствующей гибкой системы поддержки чрезмерная сдержанность может привести к нескольким проблемам:
Опора с регулируемой пружиной частично решает эту проблему, обеспечивая поддерживающую силу, которая изменяется по мере движения трубы.
Это особенно важно вблизи длинных горячих линий, вертикальных стояков, соединений оборудования, паровых систем, выхлопных труб, технологических линий и других мест, где вертикальное тепловое смещение не может быть эффективно компенсировано жесткими опорами.
Хотя точная конструкция варьируется в зависимости от конфигурации, типичная опора с регулируемой пружиной содержит несколько важных элементов.
| Компонент | Типичный материал | Основная функция |
|---|---|---|
| винтовая пружина | Пружинная сталь | Создает контролируемую поддерживающую силу и обеспечивает вертикальное перемещение. |
| Весеннее жилье | Углеродистая сталь или указанный сплав | Защищает и направляет пружинный блок. |
| Загрузочная пластина | Углеродистая или кованая сталь | Передаёт поддерживаемую нагрузку на пружинный механизм. |
| Индикатор перемещения | Нержавеющая сталь или устойчивый к коррозии материал | Показывает положение пружины и помогает проверить рабочее движение. |
| Соединение в сборе | Углеродистая сталь или указанный материал | Соединяет пружинную опору с трубой, конструкцией или фундаментом. |
| Компоненты регулировки | Сталь | Обеспечьте установку опоры в необходимое положение нагрузки и установки. |
Сама весна особенно важна. Ее материал, термическая обработка, точность изготовления, предварительная настройка и нагрузочные испытания напрямую влияют на надежность готовой опоры.
Тяньшунь использует пружинные материалы, такие как 60Si2MnA или 50CrVA, для соответствующих конструкций и может сконфигурировать корпус и соединительные компоненты в соответствии с рабочей средой и требованиями проекта.
Правильный выбор начинается с точных инженерных данных. Выбора опоры просто в соответствии с диаметром трубы недостаточно, поскольку пружинная опора в первую очередь реагирует на нагрузку и движение, а не только на размер трубы.
К важным параметрам выбора относятся:
| Параметр | Пример диапазона/рассмотрения | Почему это важно |
|---|---|---|
| Рабочая нагрузка | Примерно 0,2–400 кН в зависимости от модели. | Определяет соответствующую мощность пружины. |
| Вертикальное перемещение | Распространенные варианты включают 30, 60, 90, 120 и 180 мм. | Должен учитывать расчетное смещение трубы. |
| Направление движения | Вверх или вниз | Влияет на установку и выбор пружины. |
| Изменение нагрузки | Зависит от проекта; обычно контролируется в пределах определенного процента | Определяет, подходит ли решение с переменной или постоянной пружиной. |
| Материал корпуса | Углеродистая сталь или индивидуальный материал | Должен выдерживать механические условия и условия окружающей среды. |
Самый безопасный подход — выбрать опору на основании анализа напряжений трубы и чертежа опоры. Tianshun может просмотреть информацию о горячей и холодной нагрузке, движении и размерах, прежде чем рекомендовать подходящую серию пружин.
Переменные и постоянные пружинные опоры решают смежные, но разные инженерные задачи. Основное различие заключается в том, насколько меняется поддерживающая сила при движении трубы.
| Особенность | Переменная пружинная опора | Постоянная пружинная поддержка |
|---|---|---|
| Поддерживающая сила | Изменения при вертикальном перемещении | Разработан так, чтобы оставаться примерно постоянным |
| Типичное применение | Умеренное тепловое движение и допустимое изменение нагрузки | Критические места, требующие очень низких колебаний нагрузки |
| Строительство | Относительно простой пружинный механизм. | Более сложная механическая конструкция |
| Расходы | В целом более экономичен | Обычно выше |
| Рекомендации по техническому обслуживанию | Обычно прямолинейно | Требует внимания его более сложный механизм. |
Решение всегда должно основываться на инженерных требованиях. Постоянная пружина не должна автоматически считаться лучшей. Там, где расчетное изменение опорной нагрузки приемлемо, опора с регулируемой пружиной может обеспечить требуемую способность перемещения без ненужных сложностей.
Регулируемые пружинные опоры широко используются на промышленных объектах, где трубопроводы испытывают значительные вертикальные смещения.
Для холодных или изолированных трубопроводов пружинная опора также может быть интегрирована в более широкую опорную конструкцию, предназначенную для защиты изоляции и поддержания требуемых тепловых характеристик.
Даже правильно изготовленная регулируемая пружинная опора может работать плохо, если она установлена или отрегулирована неправильно. Поэтому установку следует рассматривать как деятельность, контролируемую инженерами, а не просто задачу механического монтажа.
Перед установкой проверьте:
Одной из частых проблем в полевых условиях является недостаточный зазор. Опора может подойти, когда труба холодная, но будет мешать близлежащим стальным конструкциям после теплового смещения. Проверка полного диапазона перемещений перед установкой может предотвратить дорогостоящие модификации объекта.
Наружные установки также требуют соответствующей защиты от коррозии. В зависимости от окружающей среды можно рассмотреть возможность использования окрашенной углеродистой стали, компонентов из горячеоцинкованной стали, крепежа из нержавеющей стали или специальных систем покрытия.
Пружинная опора представляет собой несущую нагрузку механическую деталь. Поэтому важна стабильность производства, поскольку небольшие различия в характеристиках пружины или настройках сборки могут повлиять на фактическую реакцию опоры.
Надежный производственный процесс должен включать в себя:
Тяньшунь заявляет, что ее регулируемые пружинные опоры перед отправкой проходят испытания под нагрузкой, при этом испытания охватывают заданные условия нагрузки и ход пружины. Для соответствующих заказов может быть предоставлена испытательная документация, а также может быть организована проверка третьей стороной, если этого требует проект.
Для экспортных проектов клиенты должны уточнить необходимые сертификаты на материалы, планы проверок, требования к покрытиям, допуски на размеры и применимые стандарты до начала производства.
Промышленные трубопроводы редко имеют единую универсальную конфигурацию. Даже если пружинный механизм стандартизирован, окружающая его установка может потребовать внесения изменений.
В зависимости от проекта кастомизация может включать в себя:
Тяньшунь может работать с инженерными чертежами, графиками поддержки, данными о напряжениях в трубах или спецификациями клиентов. Предоставление точной информации на этапе предложения помогает избежать конфликтов размеров и изменений на поздних стадиях изготовления или установки.
Для промышленных покупателей ценность регулируемой пружинной опоры выходит за рамки самой пружины. Правильный подбор, контроль производства, документация и координация поставок – все это влияет на конечный результат проекта.
Тяньшунь специализируется на продуктах для поддержки промышленных трубопроводов и предлагает как стандартизированные, так и индивидуальные решения для поддержки регулируемых пружин. Ассортимент продукции включает в себя различные конфигурации пружинных опор и грузоподъемность, предназначенные для различных вариантов расположения трубопроводов.
К основным преимуществам сотрудничества с опытным производителем можно отнести:
Запрашивая предложение у Tianshun, клиенты могут повысить точность выбора, указав маркировку опоры, рабочую нагрузку, холодную нагрузку, вертикальное перемещение, направление движения, высоту установки, требуемый стандарт, тип соединения, условия окружающей среды и доступное пространство.
Его основная цель — поддерживать трубу, обеспечивая при этом контролируемое вертикальное движение. Пружина компенсирует тепловое смещение, в то время как поддерживающая сила изменяется в пределах указанного рабочего диапазона.
Как правило, он подходит, когда система трубопроводов испытывает вертикальное перемещение и результирующее изменение опорной нагрузки приемлемо в соответствии с анализом напряжений в трубопроводе. В критических местах с чрезвычайно ограниченным изменением нагрузки вместо этого может потребоваться установка постоянной пружины.
Наиболее полезная информация включает горячую и холодную нагрузку, вертикальное перемещение, направление движения, расположение опоры, установочные размеры, расположение соединений, рабочую температуру и применимые проектные стандарты.
Да. Tianshun предоставляет индивидуальные конфигурации с учетом таких требований, как особый ход, размеры корпуса, расположение соединений, материалы, покрытия и условия установки.

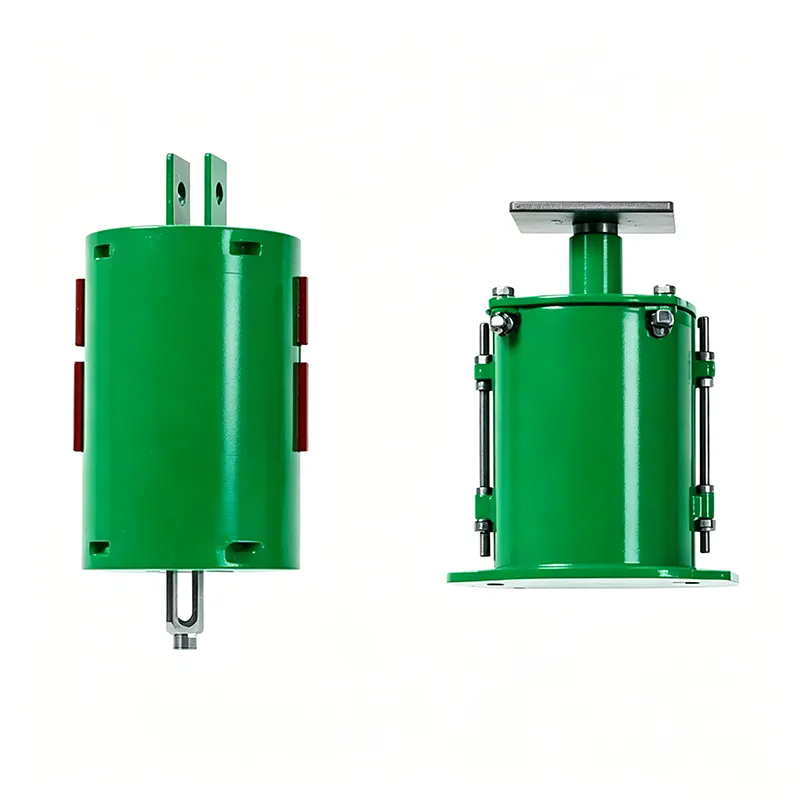

Пружинный механизм выполняет ту же основную функцию, но схема установки отличается. Пружинную подвеску обычно подвешивают к потолочной конструкции, а пружинную опору можно расположить под трубой или рядом с ней в зависимости от конструкции.
Тестирование может включать проверку указанной нагрузки в холодном и рабочем положениях, проверку хода, подтверждение настройки пружины и проверку готовой сборки. Точная процедура проверки зависит от спецификации проекта и требований к покупке.
Да. Применение на открытом воздухе требует надлежащего рассмотрения защиты от коррозии, систем покрытия, дренажа, воздействия окружающей среды и выбора оборудования. Tianshun может предложить подходящие варианты обработки поверхности для различных условий эксплуатации.
Не автоматически. Тип опоры необходимо определить на основе схемы расположения трубопроводов и анализа напряжений. Регулируемая пружина подходит там, где требуется контролируемая вертикальная гибкость; жесткие опоры остаются пригодными там, где движение не требуется или когда ограничение является частью конструкции.
A Переменная пружинная опораобеспечивает практический способ управления вертикальным тепловым движением, сохраняя при этом надежную опору трубы. Позволяя пружине изменять свое сжатие или растяжение при движении трубы, можно уменьшить нежелательные эффекты, которые могут возникнуть, когда термически активный трубопровод чрезмерно зажат.
Однако успешное применение зависит не только от выбора пружины с соответствующей номинальной нагрузкой. Следует учитывать горячие и холодные нагрузки, вертикальное перемещение, направление движения, допустимое изменение нагрузки, зазор при установке, воздействие окружающей среды, конфигурацию соединений, качество изготовления и требования к испытаниям.
Для энергетических, нефтехимических, химических перерабатывающих, СПГ, нефтеперерабатывающих, сталелитейных и других промышленных трубопроводных систем правильная конструкция опор может помочь улучшить механическую стабильность и упростить установку и обслуживание.
Тяньшуньпредлагает решения для поддержки регулируемых пружин для стандартных и индивидуальных промышленных применений. Если у вас есть чертеж опоры для труб, график пружин, данные о нагрузках или особые требования к установке, отправьте детали проекта команде Tianshun для технической оценки и подходящей конфигурации.Связаться с намисегодня, чтобы обсудить ваши требования к опорам регулируемой пружины и получить практическое решение для вашего проекта трубопровода.
