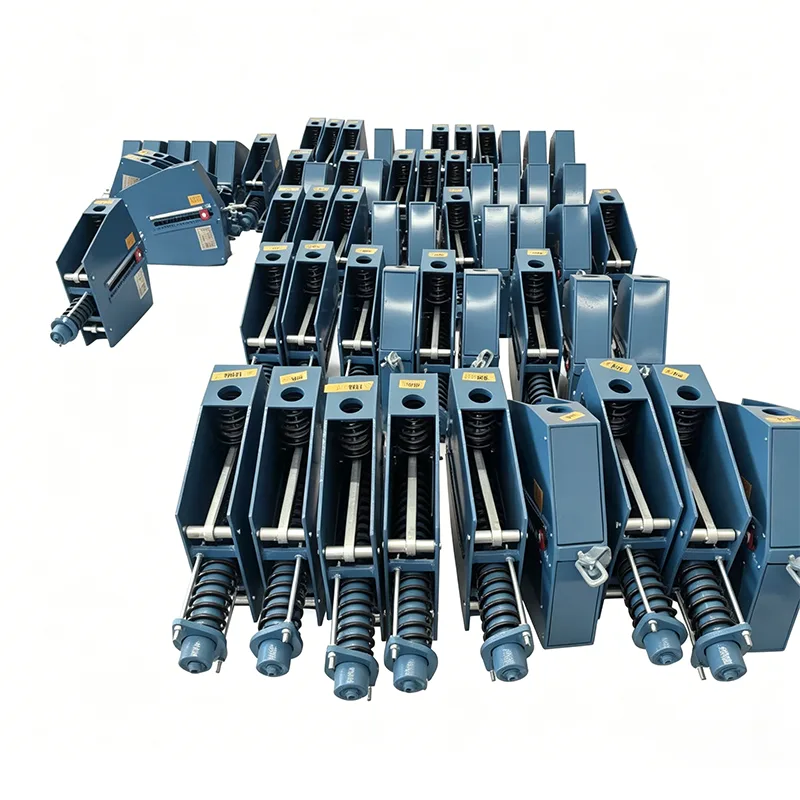

Постоянная пружинная опора теплоэлектростанции

Компания Yangzhou Tianshun Pipeline Technology Co., Ltd., основанная в 2012 году, имеет 14-летний опыт работы в области решений по поддержке трубопроводов для энергетической отрасли, а ее продукция используется в десятках проектов отечественных электростанций. Наши постоянные пружинные опоры для теплоэлектростанций — это специализированный продукт, разработанный в строгом соответствии с энергетическими стандартами серии DL/T. Специально оптимизированный для условий непрерывной работы тепловых электростанций при высоких температурах, высоком давлении и длительных циклах, он является основным вспомогательным компонентом четырех основных трубопроводных систем электростанций.

Уникальные требования к трубопроводному обеспечению ТЭЦ

По сравнению с обычными промышленными трубопроводами трубопроводные системы тепловых электростанций работают в гораздо более суровых условиях:

▶  Высокая температура и давление: главные паропроводы при 540℃~620℃, давление 16МПа~35МПа.

▶  Большое тепловое смещение: вертикальное смещение главных паропроводов может достигать 300–500 мм.

▶  Тяжелые грузы: толстостенные трубопроводы большого диаметра, нагрузка на одну точку подъема 50–300 тонн.

▶  Высокие требования к непрерывной работе: количество часов работы агрегата в год ≥7500 часов, с огромными потерями при простое.

▶  Чувствительность к тяге оборудования: чрезвычайно строгие требования к тяге трубопровода на входе и выходе паровой турбины.

▶  Высокий уровень безопасности: классифицируются как напорные трубопроводы со значительными обязанностями по безопасности.

Обычные подвески с постоянной пружиной не могут полностью удовлетворить эти требования, поэтому необходима специальная опора с постоянной пружиной для теплоэлектростанции.

Технические характеристики продукта

Требования стандартов электроэнергетики

Подвески и опоры для тепловых электростанций должны соответствовать следующим стандартам электроэнергетики:

Пружинная опора постоянного тока ТЭЦ полностью соответствует всем вышеперечисленным стандартным требованиям, а заводская документация на поставку может быть непосредственно использована для контроля качества и приемки электростанции.

Руководство по выбору системы электростанции

5 оптимизированных конструкций для условий работы электростанции

Оптимизация адаптации к высоким температурам

В пружинах используется жаростойкая пружинная сталь 60Si2CrVA, что снижает скорость релаксации напряжений на 50% при температуре 400 ℃.

Высокотемпературные детали изготовлены из жаростойкой стали 12Cr1MoV, чтобы избежать ползучести при высоких температурах.

Оснащен теплоизоляционными башмаками для блокировки передачи тепла от трубопроводов к пружинам.

Рабочая температура пружины контролируется ниже 120 ℃, чтобы обеспечить долгосрочную стабильность работы.

Оптимизация защиты интерфейса паровой турбины

Постоянство улучшилось до ≤±4%, что свело к минимуму тягу паровых турбин.

Перед поставкой откалиброван для работы в холодных и горячих условиях.

Индикация смещения с точностью до 1 мм для удобного контроля работы.

Доступны кривые нагрузки-перемещения для поддержки анализа напряжений в трубопроводе.

Оптимизация надежности работы при длительном цикле

Поверхность кулачка с высокочастотной закалкой + цементацией, срок службы в 5 раз дольше

Валы штифтов с самосмазывающимися втулками, необслуживаемая конструкция

Все болты имеют меры против ослабления, не ослабляются при вибрации.

Уровень защиты от коррозии C4, подходит для установки на электростанциях под открытым небом.

Оптимизация удобства установки и ввода в эксплуатацию

Точная калибровка в соответствии с нагрузками проектного института перед поставкой, установка непосредственно на месте.

Оснащен специальным инструментом разблокировки, разблокировка в один клик после установки.

Внешний механизм регулировки нагрузки, позволяющий осуществлять точную настройку в режиме онлайн во время работы.

Четкая маркировка смещения для облегчения наблюдения персоналом, проверяющим электростанцию.

Конструкция резервирования безопасности

Верхние и нижние механические пределы для предотвращения повреждений, вызванных чрезмерным ходом.

Коэффициент безопасности подвесного стержня ≥5 раз, что исключает риск перелома

Устройство защиты от перелома пружины, обеспечивающее надежную поддержку даже в экстремальных условиях.

Маркировка, предупреждающая о перегрузке, подсказывает операторам своевременное обращение с грузом.

Опыт эксплуатации и технического обслуживания электростанций (14-летний опыт работы в отрасли)

Распространенные проблемы и профилактические меры

Ключевые моменты проверки электростанции (рекомендуется ежеквартально)

Проверьте положение индикатора смещения и сравните с историческими записями.

Убедитесь, что все стопорные болты удалены

Осмотрите подвесные стержни и штифты на наличие деформаций и трещин.

Проверьте сварные швы на наличие трещин

Проверка целостности антикоррозионного покрытия.

Запишите данные о работе и создайте книгу поддержки/вешалок.

При правильном обслуживании срок службы пружинных опор постоянной мощности теплоэлектростанции составляет более 20 лет, что соответствует сроку службы основного оборудования электростанции.

Поставка и обслуживание проекта электростанции

Стандарты реализации проекта электростанции. Пакет заводской документации (соответствующий требованиям по надзору за качеством электростанции):

Сертификат квалификации продукции

Сертификаты качества материалов

Отчеты весенних испытаний

Полные кривые испытаний машины под нагрузкой

Руководство по установке и эксплуатации

Протоколы заводских проверок

Обслуживание на месте:

Технический персонал на месте раскрывает техническую информацию

Руководство по установке и вводу в эксплуатацию

Поддержка опытной эксплуатации секций электростанции

Сопровождение установки на 168-часовую опытную эксплуатацию

Репутация проекта электростанции

Обслуживал более 30 отечественных электростанций, включая блоки мощностью 300 МВт, 600 МВт, 1000 МВт.

Осуществлена ​​поддержка четырех основных трубопроводов сверхкритического энергоблока мощностью 1000 МВт.

Заменено более 200 опор/подвесов в проекте реконструкции ТЭЦ.

Никаких жалоб на качество в течение многих лет, высокий процент повторных закупок у электростанций.

Обязательства по послепродажному обслуживанию

3-летняя гарантия на изделие, бесплатный ремонт и замена в течение гарантийного срока.

Круглосуточное реагирование на аварийные ситуации на электростанции, поддержка на месте в течение 48 часов.

Пожизненная техническая консультация и поставка запасных частей

Доступна ежегодная поддержка/проверка подвески

Пружинная опора постоянного тока для теплоэлектростанций — это надежный выбор опоры для трубопроводов с высокой температурой и высоким давлением на тепловых электростанциях. Обладая 14-летним глубоким опытом работы в энергетической отрасли, мы досконально понимаем условия работы электростанций и стандартные требования, обеспечивая безопасную и стабильную работу агрегатов с помощью профессиональных продуктов и услуг.
