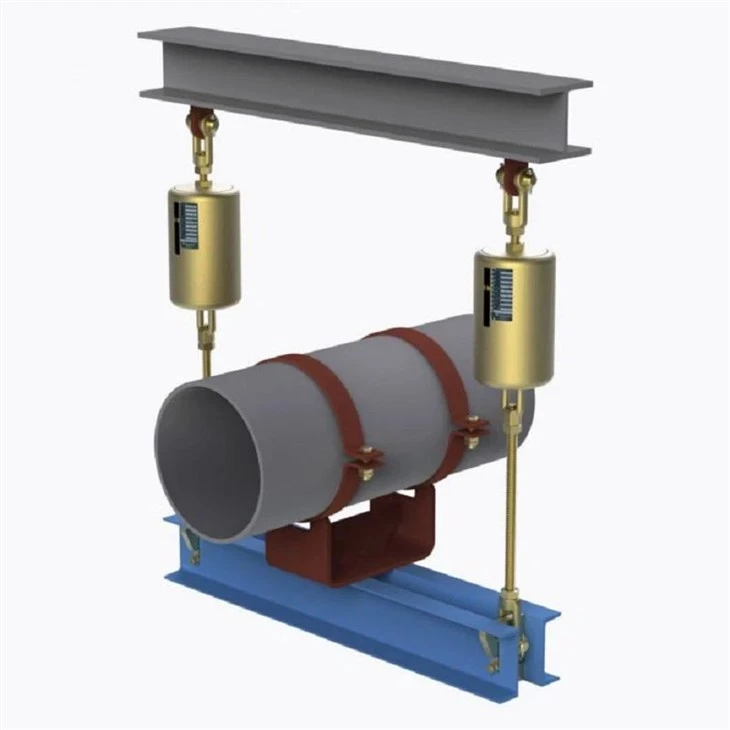

Регулируемые пружинные подвески, также известные как регулируемые пружинные опоры, являются наиболее широко используемым типом опор для труб в промышленных трубопроводных системах. Они обеспечивают поддерживающую силу, которая изменяется пропорционально отклонению пружины при вертикальном движении трубы из-за теплового расширения или сжатия. Для применений, где тепловое смещение умеренное и допустимо контролируемое изменение нагрузки, регулируемые пружинные подвески представляют собой экономичное и компактное решение по сравнению с постоянными пружинными опорами.
ПроизводительТрубопроводные технологии Янчжоу ТяньшуньВ наших подвесках регулируемых пружин используются винтовые пружины из высококачественной легированной стали, заключенные в прочный стальной корпус. Когда труба движется вверх или вниз от установленного положения, пружина соответственно сжимается или растягивается, изменяя силу реакции прямо пропорционально расстоянию перемещения и жесткости пружины. Каждый блок калибруется на заводе в соответствии с указанной холодной нагрузкой, горячей нагрузкой и направлением движения, что обеспечивает предсказуемую производительность от установки до эксплуатации.
На этом рисунке показана кривая грузо-смещения регулируемой пружинной опоры/подвески, включая ключевые параметры нагрузки и смещения для проверки точности несущей способности и эксплуатационной надежности изделия.
Перед отправкой каждое устройство подлежит калибровке под нагрузкой и тестированию производительности. Отклонение установочной нагрузки контролируется в пределах ±5% в соответствии с международным стандартом ANSI/MSS-SP-58-2018, а также NB/T47039-2013.
Продукция соответствует техническим требованиям для энергетических, нефтехимических и других промышленных трубопроводных систем. Согласно MSS-SP-58-2018, максимально допустимая изменчивость нагрузки для регулируемых пружинных блоков не должна превышать 25 % рабочей рабочей нагрузки в горячем состоянии в пределах полного рабочего хода.
| Таблица характеристик подвески с регулируемой пружиной | Пример |
| Тип / конфигурация вешалки | Тип A, B, C, D, E, F, G |
| Размер/номер пружины | № 0 – № 22 |
| Диапазон перемещения | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Рабочая нагрузка | 0,2 кН - 400 кН |
| Установленная нагрузка (холодная нагрузка) | кН/кгс |
| Рабочая нагрузка (горячая нагрузка) | кН/кгс |
| Направление движения | Вверх / Вниз |
| Вариабельность (%) | ≤ 25% (Стандарт) |
| Обработка поверхности | Горячее цинкование/окрашенное |
| Материал корпуса | Углеродистая сталь (Q235/Q355) |
Ключевым параметром при выборе регулируемой пружинной подвески является процент изменения нагрузки — разница между холодной и горячей нагрузкой, деленная на рабочую нагрузку. Большинство технических спецификаций требуют, чтобы это значение оставалось ниже 25 % для общего обслуживания и ниже 6 % для соединений критически важного оборудования. Если смещение настолько велико, что изменение нагрузки может превысить допустимые пределы, вместо этого используются подвески с постоянной пружиной.
Наши стандартные пружинные опоры с регулируемой пружиной предназначены для удержания изменений нагрузки в пределах типичных проектных ограничений во всем рабочем диапазоне, и на каждом блоке четко указана жесткость пружины, настройка холодной нагрузки и направление движения, что упрощает установку и ввод в эксплуатацию.
Мы предлагаем регулируемые пружинные подвески в различных монтажных конфигурациях, включая конструкции с верхней подвеской, установкой на основании и сбоку, охватывающие грузоподъемность примерно от 0,02 кН до 40 кН для пружин стандартных размеров. Стандартные диапазоны хода включают 30 мм, 60 мм, 90 мм, 120 мм и 150 мм, специальные ходы доступны по запросу.

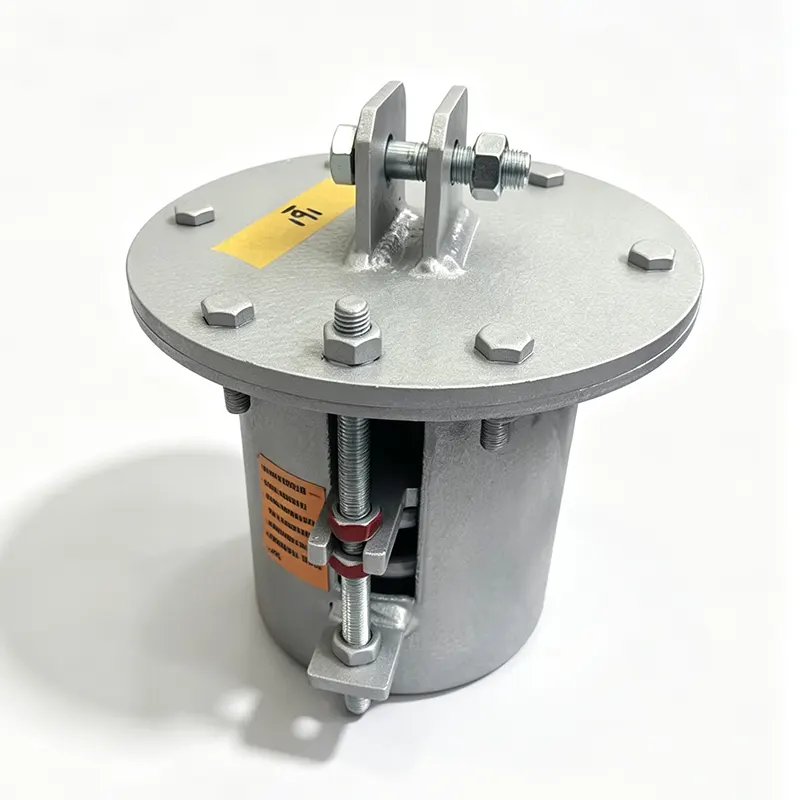

Пружинные элементы изготавливаются из пружинной стали 60Si2Mn или 50CrVA, а корпуса доступны с горячеоцинкованной, эпоксидной окраской или из нержавеющей стали для работы в агрессивных средах. Стандартные устройства рассчитаны на рабочую температуру окружающей среды от -20°C до +200°C, при этом доступны варианты пружин из жаропрочных сплавов для применения в условиях экстремальных температур, таких как трубы печей и котлов.
Каждая регулируемая пружинная опора оснащена шкалой хода, индикатором нагрузки, а также верхней и нижней стопорными пластинами. Резьбовые стержневые соединения сверху и снизу обеспечивают простую вертикальную регулировку во время установки, а настройки нагрузки можно проверить на месте по данным паспортной таблички.
Наши регулируемые пружинные подвески производятся в соответствии со стандартом GB/T 17116.1/.2/.3 и полностью взаимозаменяемы с международными стандартами, включая MSS SP-58, ASME B31.1, ASME B31.3 и EN 13480-3. Отслеживание материалов поддерживается на протяжении всего производства, а все пружины проходят предварительную настройку и нагрузочные испытания перед сборкой.
Для специализированных проектов мы поставляем пружинные подвески из нержавеющей стали, изолированные опоры для труб и агрегаты со специальными покрытиями для морских, морских или опреснительных работ. Мы также производим предварительно изолированные опоры для труб и опоры для башмаков труб, которые напрямую интегрируются с нашей линейкой регулируемых пружинных подвесок для комплексных решений по поддержке линий.
Переменные пружинные опорыустанавливаются практически на всех типах технологических и инженерных трубопроводов, где происходит вертикальное тепловое движение. Общие области применения включают линии пара и питательной воды электростанций, технологические трубопроводы нефтеперерабатывающих заводов, контуры теплообменников химических заводов, сети централизованного теплоснабжения и системы HVAC в крупных коммерческих зданиях. Они также используются вместе с жесткими опорами труб на линиях, где только в отдельных точках требуется компенсация смещения.
Для трубопроводных систем с динамическими нагрузками, такими как гидравлический удар, сейсмические явления или вибрация насоса, регулируемые пружинные подвески часто комбинируются с гидравлическими демпферами, которые ограничивают динамическое движение, обеспечивая при этом свободное тепловое смещение. Если температурный рост слишком велик для регулируемого блока, мы рекомендуем перейти на подвески с постоянными пружинами в этих конкретных точках опоры.
Наш более широкий ассортимент опор для труб включает опоры с постоянной пружиной, жесткие подвески и стойки, опоры для башмаков труб, предварительно изолированные опоры для труб для холодных и криогенных линий, а также гидравлические демпферы. Для трубопроводных систем, которые также требуют поглощения осевых, боковых или угловых смещений, мы производим металлические сильфонные компенсаторы, резиновые компенсаторы и тканевые компенсаторы, которые могут быть заказаны вместе с нашими пружинными опорами в качестве комплексного решения.
Каждая подвеска с регулируемой пружиной перед отправкой проходит испытания под нагрузкой и проверку размеров на нашем собственном испытательном стенде в соответствии с нашей системой управления качеством ISO 9001:2015. Мы поддерживаем клиентов, начиная с первоначального выбора пружины и расчета нагрузки, заканчивая руководством по установке и послепродажным обслуживанием. Ответ на запросы поступает в течение 24 часов, а стандартные сроки производства составляют от 10 до 20 рабочих дней в зависимости от объема и конфигурации. Имея более 14 лет опыта поставок опор для труб и компенсаторов для проектов в более чем 45 странах, мы поставляем как стандартные в каталоге, так и изделия, спроектированные по индивидуальному заказу EPC-подрядчикам и конечным пользователям по всему миру.
Что означает «процент изменения нагрузки» на регулируемой пружинной опоре?
Изменение нагрузки — это разница между холодной (установленной) нагрузкой и горячей (рабочей) нагрузкой, выраженная в процентах от рабочей нагрузки. Она определяется жесткостью пружины, умноженной на тепловой ход и разделенной на рабочую нагрузку. Большинство спецификаций проекта ограничивают это значение максимум 25 % для стандартных трубопроводов.
Можно ли установить регулируемую пружинную подвеску в любом положении?
Нет. Регулируемые пружинные подвески предназначены для вертикального перемещения и должны устанавливаться так, чтобы ось пружины была вертикальной. Горизонтальная или наклонная установка приведет к заеданию, неправильной передаче нагрузки и преждевременному износу. Для горизонтальных нагрузок или бокового ограничения жесткие стойки, башмаки труб или демпферы следует указывать отдельно.
Какую максимальную температуру выдерживают ваши подвески с регулируемой пружиной?
Стандартные агрегаты из углеродистой стали с пружинами из легированной стали рассчитаны на непрерывную работу при температуре примерно до 200°C. Для трубопроводов с более высокими температурами, таких как паропроводы высокого давления или соединения с котлами, мы предлагаем высокотемпературные пружинные материалы и изолированные конфигурации опор. Свяжитесь с нашей командой инженеров и сообщите условия эксплуатации для правильного выбора материала.
Предоставляете ли вы расчеты по выбору пружин?
Да. Наша команда инженеров может помочь с выбором пружины, если вы предоставите размер трубы, рабочий вес, величину и направление теплового смещения, а также любые требования спецификаций проекта. Мы также можем просмотреть существующие графики поддержки и порекомендовать подходящую переменную или постоянную пружинную поддержку для каждого местоположения.
Каков срок поставки стандартных подвесок с регулируемой пружиной?
Стандартные изделия из каталога обычно доставляются в течение 10–20 рабочих дней, в зависимости от размера заказа и текущей производственной загрузки. Индивидуальная отделка, специальные путешествия или конфигурации из нержавеющей стали могут добавить несколько дополнительных дней. Ускоренную доставку можно обсудить при заказе.
Какая документация поставляется с заказом?
В стандартную поставку входит упаковочный лист и паспортные таблички с номером пружины, номинальной нагрузкой и данными о перемещении. Отчеты об испытаниях материалов (MTR), записи о калибровке пружинной нагрузки и отчеты о проверке размеров могут быть предоставлены по запросу. Сторонняя проверка уполномоченными органами также доступна для проектов, которые этого требуют.
Можете ли вы поставить комплектные опоры для труб, включая башмаки и хомуты для труб?
Абсолютно. Мы поставляем регулируемые пружинные подвески как отдельные блоки или как полностью собранные комплекты опор, включая хомуты для труб, опоры для башмаков труб, талрепы, резьбовые стержни и крепежные детали для соединения конструкций. Предварительно изолированные опоры для труб для холодных или криогенных условий также доступны в виде единого, готового к установке пакета.
