Гидравлические демпферы — это чувствительные к скорости удерживающие устройства, используемые для защиты трубопроводных систем и оборудования от внезапных динамических нагрузок, таких как сейсмические явления, гидроудар, паровой удар, порывы ветра и переходные процессы при отключении насоса, при этом обеспечивая беспрепятственное медленное движение из-за теплового расширения и сжатия. В отличие от пружинных опор, которые несут вес трубы, гидравлические демпферы не несут статической нагрузки при нормальных условиях эксплуатации; они включаются только тогда, когда скорость трубы превышает заданный порог.

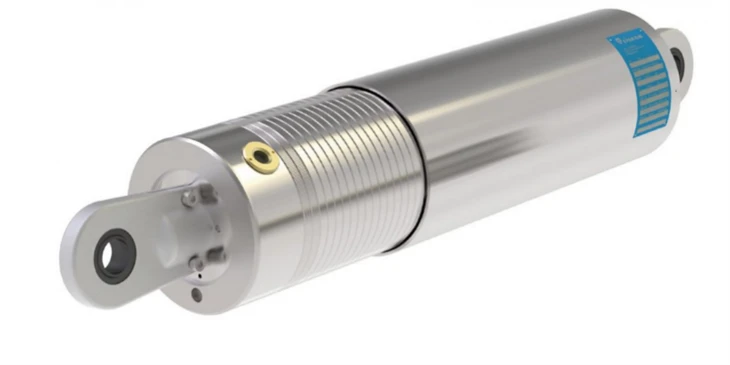

Трубопроводные технологии Янчжоу Тяньшуньпроизводит гидравлические демпферы, предназначенные для использования в трубопроводных системах энергетической, нефтехимической и ядерной промышленности. В каждом блоке используется поршень, перемещающийся через гидравлическую жидкость внутри герметичного цилиндра. При малых скоростях, типичных для термического роста, жидкость свободно проходит через калиброванные отверстия, а демпфер оказывает незначительное сопротивление. Когда внезапное событие приводит в движение трубу со скоростью, превышающей скорость срабатывания триггера, поток через отверстие ограничивается, давление жидкости возрастает, и демпфер блокируется в режиме жесткого удержания, передавая динамическую нагрузку на конструкцию здания.
Наши стандартные гидравлические демпферы оснащены цилиндром из углеродистой или легированной стали, закаленным штоком поршня с антикоррозийным покрытием и высокоэффективной гидравлической жидкостью, рассчитанной на широкий диапазон температур. Торцевые соединения доступны в нескольких конфигурациях, включая стержневую проушину, вилку, шаровой шарнир и резьбовые концы, что позволяет осуществлять установку в любой ориентации — горизонтальной, вертикальной или под углом.
Каждый демпфер заполняется на заводе, герметизируется и проходит предварительные испытания. Внутренняя термическая компенсация учитывает изменения объема жидкости из-за колебаний температуры окружающей среды, предотвращая ложную блокировку или нежелательную предварительную нагрузку при нормальной эксплуатации.
Допустимая нагрузка варьируется от примерно 5 кН до 500 кН и выше для нестандартных агрегатов большой мощности. Стандартные ходы включают 100 мм, 150 мм, 200 мм, 300 мм и 500 мм, более длинные ходы доступны по запросу. Скорость спускового крючка — скорость, с которой демпфер переходит от свободного движения к удержанию — обычно калибруется в диапазоне от 5 мм/с до 50 мм/с в зависимости от спецификации проекта и может быть отрегулирована в соответствии с индивидуальными требованиями установки.
Диапазон рабочих температур стандартных агрегатов составляет от -40°C до +120°C, для специализированных применений доступны высокотемпературные варианты и жидкости ядерного класса.
Наши гидравлические демпферы разработаны и испытаны в соответствии с применимыми международными стандартами, включая MSS SP-69, ASME B31.1, ASME B31.3 и требованиями IEEE для ядерной энергетики. Перед отправкой каждое устройство проходит функциональные испытания, испытания под давлением и испытания на герметичность. Для ядерных проектов и проектов с высокими техническими характеристиками мы можем предоставить полную квалификационную документацию, включая отчеты о циклических испытаниях, экологическом старении и сейсмических квалификационных отчетах, если это необходимо.
Гидравлические демпферы применяются там, где система трубопроводов должна свободно перемещаться в тепловых условиях, но должна быть защищена от динамических воздействий. К основным установкам относятся магистральные паропроводы и трубопроводы питательной воды на тепловых и атомных электростанциях, контуры теплоносителя реакторов, линии перекачки СПГ и СУГ, выпускные трубопроводы печей нефтеперерабатывающего завода, технологические линии высокого давления и межстрановые трубопроводы в сейсмических зонах.
Гидравлические демпферы почти всегда являются частью комплексной схемы поддержки труб, работая вместе с другими компонентами, а не заменяя их. Подвески с регулируемой пружиной и подвески с постоянной пружиной несут вес трубы и компенсируют медленное тепловое движение, а демпферы обеспечивают параллельную динамическую фиксацию в той же или соседних точках опоры. На линиях, оборудованных компенсаторами с металлическими сильфонами, демпферы защищают сильфоны от чрезмерного растяжения или чрезмерного сжатия во время переходных процессов.
Наш более широкий ассортимент продукции охватывает полный пакет поддержки и гибкости трубопроводов: пружинные опоры и пружинные подвески всех типов, жесткие опоры для труб, опоры для башмаков труб, предварительно изолированные опоры для труб для холодных и горячих условий, а также полную линейку компенсаторов. Это позволяет EPC-подрядчикам и конечным пользователям приобретать амортизаторы, опоры и компоненты расширения от одного производителя, что упрощает координацию и контроль качества.

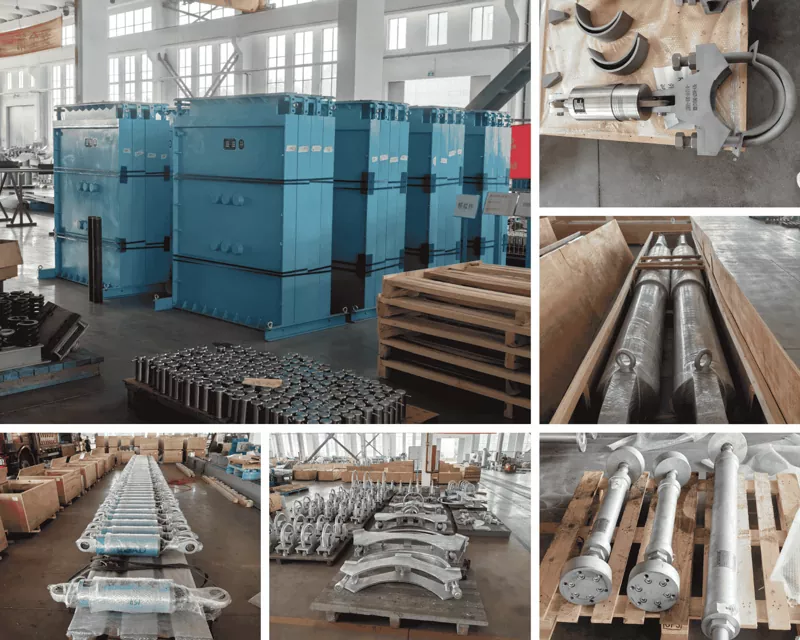

Каждый гидравлический демпфер собирается и тестируется на нашем собственном предприятии в соответствии с нашей системой управления качеством ISO 9001:2015. Мы поддерживаем клиентов, предоставляя помощь в выборе размеров, рекомендации по установке и рекомендации по плановому техническому обслуживанию. Стандартное время выполнения заказа по каталогу составляет от трех до пяти недель, при этом ускоренное производство возможно по предварительной договоренности. Имея более чем 14-летний опыт поставок компонентов трубопроводов в более чем 45 стран, мы поставляем как готовые, так и полностью индивидуальные демпферные решения для критически важных инфраструктурных проектов по всему миру.
В чем разница между гидравлическим демпфером и пружинной подвеской?
Пружинные подвески представляют собой несущие опоры, которые выдерживают вес трубы, обеспечивая при этом тепловое движение. Гидравлические демпферы не несут статической нагрузки; они представляют собой удерживающие устройства, которые остаются свободными в движении при низких тепловых скоростях, но жестко блокируются, когда происходит внезапное динамическое событие, такое как землетрясение или гидравлический удар. Они часто устанавливаются вместе в одном и том же месте на трубе.
Что означает «скорость спуска»?
Скорость спускового крючка, или скорость блокировки, представляет собой скорость поршня, при которой демпфер переключается из режима свободного движения с низким сопротивлением в режим жесткого удержания. Калибровка производится путем регулировки размера внутренних отверстий потока. Типичные значения варьируются от 5 мм/с до 50 мм/с, выбранные таким образом, чтобы нормальный температурный рост никогда не достигал скорости срабатывания, а динамические события всегда превышали ее.
Требуют ли гидравлические демпферы обслуживания?
Да, но через большие промежутки времени. При нормальных условиях эксплуатации мы рекомендуем проводить проверку каждые три-пять лет, а полный ремонт, включая замену жидкости и уплотнений, — каждые десять лет. Срок службы зависит от температуры, количества циклов и условий окружающей среды. Для тяжелых условий эксплуатации или применения в ядерной сфере требуются более короткие интервалы проверок в соответствии со спецификациями проекта.
Можно ли установить демпфер в любом направлении?
Да. Гидравлические демпферы работают в любом положении — горизонтальном, вертикальном или наклонном — поскольку поршень действует исключительно в осевом растяжении и сжатии независимо от силы тяжести. Концевые соединения (вилка, шаровая опора, проушина стержня) подбираются в соответствии с углом установки и типом крепления конструкции.
Как подобрать гидравлический демпфер для моей трубопроводной системы?
Выбор размера зависит от максимальной динамической нагрузки, которую демпфер должен выдерживать, и общего теплового хода, который он должен выдержать, не достигая нижнего предела. Динамические нагрузки обычно определяются в результате анализа напряжений в трубах при сейсмических, гидравлических или ветровых нагрузках. Наша команда инженеров может помочь с выбором размеров, если вы предоставите ожидаемую нагрузку, требуемый ход, рабочую температуру и применимые коды проекта.
