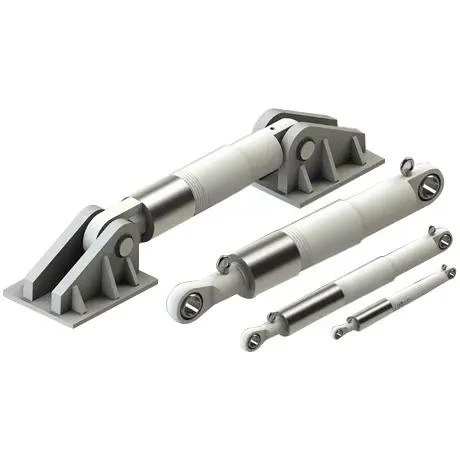

Демпфер вязкой жидкости

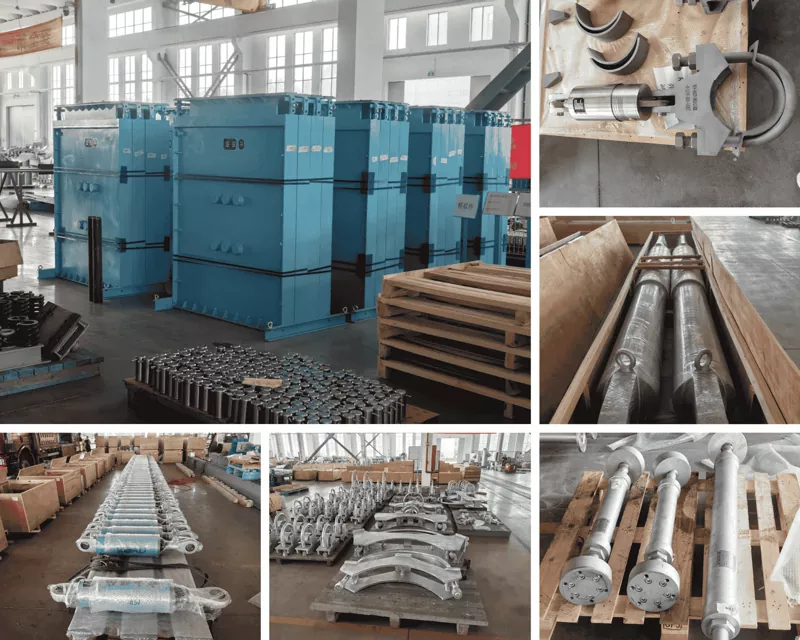

Янчжоу Тяньшунь поставляет демпферы на вязкой жидкости для гражданского строительства, мостов, энергетики и промышленности. Наше производство расположено на заводе площадью 35 000 м² в Цзянсу, Китай, где работает более 100 квалифицированных сотрудников. Хотя наш бизнес по поддержке трубопроводов был основан в 2012 году, команда, создающая наши демпфирующие продукты, имеет более чем 20-летний опыт работы в области технологий демпфирования жидкости. Результатом стал наш вязкостно-жидкостный демпфер третьего поколения, продукт, который мы разработали на условиях полной интеллектуальной собственности. Мы осуществляем поставки на проекты в более чем 45 странах в соответствии с сертифицированной системой качества ISO 9001:2015.

Демпфер на вязкой жидкости — это гидравлическое устройство, которое преобразует механическое движение в тепло, уменьшая вибрацию и рассеивая энергию, передаваемую конструкции в результате землетрясений, сильных ветров или работы механизмов. Основными компонентами являются цилиндр, заполненный специально подобранным силиконовым маслом, поршень с прецизионным демпфирующим отверстием, шток поршня, втулки, уплотнения и концевые соединители.

В нормальных условиях демпфер движется медленно в зависимости от теплового расширения конструкции или рабочего смещения, оказывая очень небольшое сопротивление. Когда динамическое событие заставляет конструкцию двигаться быстро, поршень проталкивает жидкость через демпфирующую конструкцию на высокой скорости. Разница давлений на поршне создает силу сопротивления, пропорциональную скорости, и энергия рассеивается в виде тепла внутри жидкости. Как только внешняя сила утихает, демпфер возвращается в нейтральное состояние, готовый к следующему циклу.

Технология третьего поколения и почему это важно

Наш вязкостно-жидкостный демпфер третьего поколения построен по принципу демпфирования струйного отверстия с использованием силиконового масла низкой вязкости. В более ранних поколениях амортизаторов часто использовались высоковязкие среды, свойства которых могли меняться в зависимости от температуры и старения, что со временем приводило к нестабильной работе. Конструкция третьего поколения позволяет преодолеть эту проблему, пропуская жидкость через точно обработанные небольшие отверстия на высокой скорости, создавая стабильную и предсказуемую силу демпфирования.

Преимущества измеримы. Характеристики демпфирования имеют высокую повторяемость в широком диапазоне температур, поскольку силиконовое масло низкой вязкости сохраняет стабильную вязкость в процессе эксплуатации. Внутренняя демпфирующая структура спроектирована таким образом, что усталостная долговечность и надежность значительно улучшены по сравнению с продуктами предыдущего поколения. В нем нет механических клапанов, которые могут заедать или изнашиваться, а демпфирование достигается исключительно за счет гидродинамики. Эта технология представляет собой самые высокие возможности среди производимых нами вязкостных демпферов, и мы обладаем полными правами интеллектуальной собственности на эту конструкцию.

Надежность конструкции и материалов

Цилиндр и поршень в сборе

Цилиндр изготовлен из высокопрочной стали и обработан с жесткими допусками по округлости отверстия и чистоте поверхности. Шток поршня покрыт твердым хромом или обработан эквивалентной закалкой поверхности для защиты от задиров и коррозии. Сам поршень содержит набор струйных отверстий, размер которого соответствует требуемому коэффициенту демпфирования и показателю скорости для конкретного проекта.

Система уплотнений для длительного срока службы

Уплотнения выбираются с учетом совместимости с силиконовым маслом и устойчивости к износу при многократном циклическом использовании. Конструкция уплотнения удерживает жидкость внутри, а загрязнения снаружи, даже в пыльной или морской среде. Долговременная целостность уплотнения является одной из причин, по которой мы можем предложить увеличенный срок службы этих демпферов.

Стабильность текучей среды

Демпфирующей средой является силиконовое масло высокой чистоты с низкой вязкостью. Он не деградирует, не склеивается и не меняется существенно за десятилетия ожидаемой эксплуатации. Его низкая температурная чувствительность гарантирует, что демпфер обеспечивает стабильную работу независимо от того, установлен ли он на мосту с холодным климатом или на жарком промышленном предприятии.

Концевые соединители

Для взаимодействия с конструкцией и поддерживаемым элементом доступны головки штифтов, вилки и сферические подшипники. Эти соединения спроектированы так, чтобы передавать полную номинальную силу демпфирования без создания нежелательных изгибающих моментов в корпусе демпфера.

Технический объем

Все параметры адаптированы к структурному анализу. Мы проверяем технические характеристики проекта и подтверждаем характеристики демпфера перед производством.

Контроль качества и тестирование

Каждый демпфер на вязкой жидкости проходит заводские приемочные испытания на калиброванном динамическом испытательном стенде. В тесте применяются синусоидальные или треугольные циклы смещения при репрезентативных для проекта скоростях и измеряется результирующая сила. Мы проверяем, что измеренная сила демпфирования находится в пределах указанного допуска и что показатель скорости соответствует расчетному значению. Протоколы испытаний являются частью окончательного пакета документации.

Отслеживаемость материалов сохраняется для всех граничных давлений и структурных компонентов. Сварные швы проверяются квалифицированным персоналом, при необходимости предоставляются протоколы неразрушающего контроля. Наши процедуры, сертифицированные по стандарту ISO 9001, охватывают весь процесс: от входного контроля жидкости и стали до окончательной окраски и упаковки.

Для критически важных применений, таких как больницы и мосты в зонах с высокой сейсмичностью, мы можем поддержать дополнительные квалификационные испытания, включая циклическую усталость за пределами расчетного срока службы, испытания на долговечность уплотнений и проверку коррозионной стойкости.

Где применяются вязкостные демпферы

Гражданские здания

В жилых башнях, офисных зданиях и торговых центрах используются вязкостные демпферы для уменьшения раскачивания во время землетрясений и сильных ветров. Демпферы часто интегрируются в распорные отсеки или соединяются со стенами, работающими на сдвиг, для поглощения энергии и защиты основной конструкции.

Спасательный инжиниринг

Больницы, школы, центры экстренного реагирования и другие объекты, которые должны оставаться в рабочем состоянии после сейсмического события, полагаются на вязкие демпферы для ограничения структурных повреждений. Способность поддерживать функционирование, когда население в этом больше всего нуждается, является ключевым фактором при выборе демпферов в этих проектах.

Промышленные объекты

Заводские здания, технологические башни и опорные конструкции тяжелого оборудования подвержены вибрации от вращающегося оборудования и периодическим динамическим нагрузкам. Вязкие демпферы снижают утомляемость и повышают комфорт и безопасность оператора.

Мосты

В пешеходных мостах и ​​виадуках на автомагистралях используются вязкостные демпферы для контроля движения настила, вызванного движением транспорта, ветром и сейсмическими воздействиями. Демпферы, установленные между настилом и опорами или между соседними пролетами, уменьшают смещение подшипников и предотвращают удары.

Электростанции и нефтехимические заводы

Системы трубопроводов и каркасы оборудования на объектах энергетики и нефтехимии выгодны от использования вязкостных демпферов там, где требуется сейсмоустойчивость или виброизоляция. Возможность разработки демпферов для конкретных пороговых значений скорости делает их пригодными как для случайных экстремальных условий, так и для постоянной вибрации.

Сталелитейная промышленность

Тяжелые конструкции, поддерживающие печи, прокатные станы и системы погрузочно-разгрузочных работ, являются кандидатами на вязкостное демпфирование для ограничения динамического усиления во время работы.

Часто задаваемые вопросы

В чем разница между вязкостным демпфером и гидравлическим демпфером?

Гидравлический демпфер действует как чувствительный к скорости замок: он допускает медленное тепловое движение и становится почти жестким во время быстрого движения. Демпфер с вязкой жидкостью не блокируется. Он применяет силу сопротивления, которая увеличивается с увеличением скорости и рассеивает энергию в виде тепла на протяжении всего движения. Демпферы предназначены для постоянного рассеивания энергии, а демпферы предназначены для периодического динамического сдерживания.

Как определяется демпфирующая сила для проекта?

Инженер-строитель определяет необходимый коэффициент демпфирования и показатель скорости на основе динамического анализа здания или моста. Мы получаем эти параметры вместе с ходом, типом торцевого соединения и условиями окружающей среды и соответствующим образом проектируем демпфер. Если вы находитесь на предварительном этапе, наши инженеры могут помочь с выбором параметров на основе типовых типов конструкций и требований норм.

Может ли демпфер работать как на растяжение, так и на сжатие?

Да. Наши демпферы на вязкой жидкости предназначены для работы в обоих направлениях, создавая симметричные или асимметричные силы демпфирования в зависимости от необходимости. Расположение отверстий может быть сконфигурировано для обеспечения различных характеристик демпфирования при растяжении и сжатии, если этого требует проект.

Какое обслуживание требует демпфер на вязкой жидкости?

В нормальных условиях демпфер герметизирован на весь срок службы и не требует регулярной замены жидкости. Рекомендуется периодический визуальный осмотр поверхности штока поршня, уплотнений и концевых соединителей. Для критически важных приложений мы предоставляем рекомендации по интервалам функционального тестирования. Если устройству когда-либо потребуется ремонт, наш завод предлагает полный сервис и повторную сертификацию.

Сертифицированы ли амортизаторы по международным стандартам?

Мы производим антисейсмические устройства в соответствии со стандартом EN 15129 и по запросу можем удовлетворить требования ASCE 7, AASHTO и других национальных норм. Маркировка CE доступна для проектов в Европейской экономической зоне. Все необходимые протоколы испытаний и декларации включены в комплект документации.

Каков типичный срок изготовления индивидуального демпфера?

Срок изготовления зависит от мощности усилия, хода и количества. Ориентировочно, стандартные амортизаторы могут быть изготовлены за восемь-десять недель. Для более крупных демпферов или заказов на большие объемы может потребоваться дополнительное время, которое мы подтверждаем в предложении. Мы поддерживаем прозрачность этапов производства на протяжении всего заказа.

Работаем с Тяньшунь

Когда вы обращаетесь к нам по поводу требований к демпферу с вязкой жидкостью, специальный менеджер по работе с клиентами, обладающий знаниями в области проектирования демпферов, ответит вам в течение 24 часов. Мы рассматриваем ваши критерии эффективности конструкции, включая силу демпфирования, ход и показатель скорости, и возвращаем техническое и коммерческое предложение. Концевые фитинги по индивидуальному заказу, специальные покрытия и документация по конкретному проекту входят в наш стандартный объем поставок.

Наш более чем двадцатилетний совокупный опыт в области демпфирующих технологий означает, что мы можем поддержать ваш проект от концепции до ввода в эксплуатацию. После поставки мы остаемся доступными для консультаций по установке и долгосрочному обслуживанию. Высокий процент повторных обращений со стороны инжиниринговых фирм и подрядчиков указывает на то, что наши амортизаторы обеспечивают ожидаемую производительность на протяжении всего срока службы конструкции.

Янчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.

Завод площадью 35 000 м², Цзянсу, Китай – экспорт в более чем 45 стран.

Вязкие жидкостные демпферы превращают разрушительное движение в безвредное тепло, день за днём незаметно защищая конструкцию.
