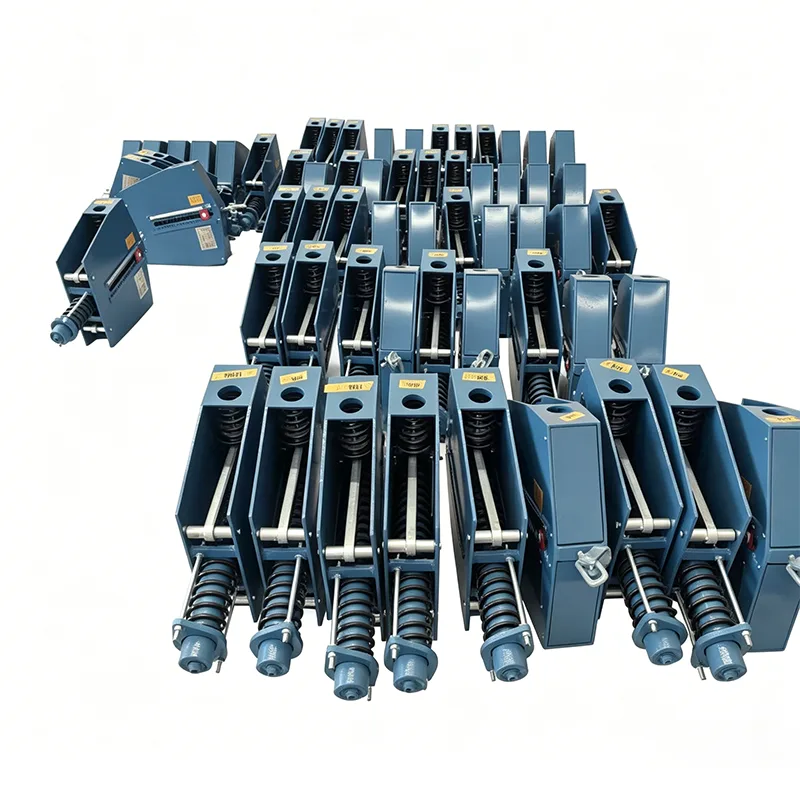

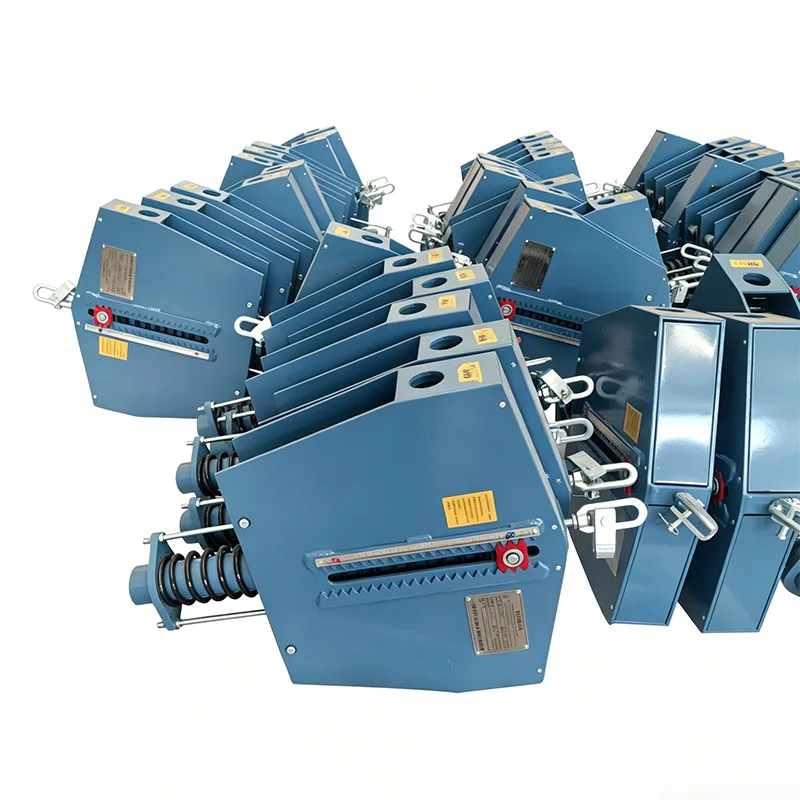

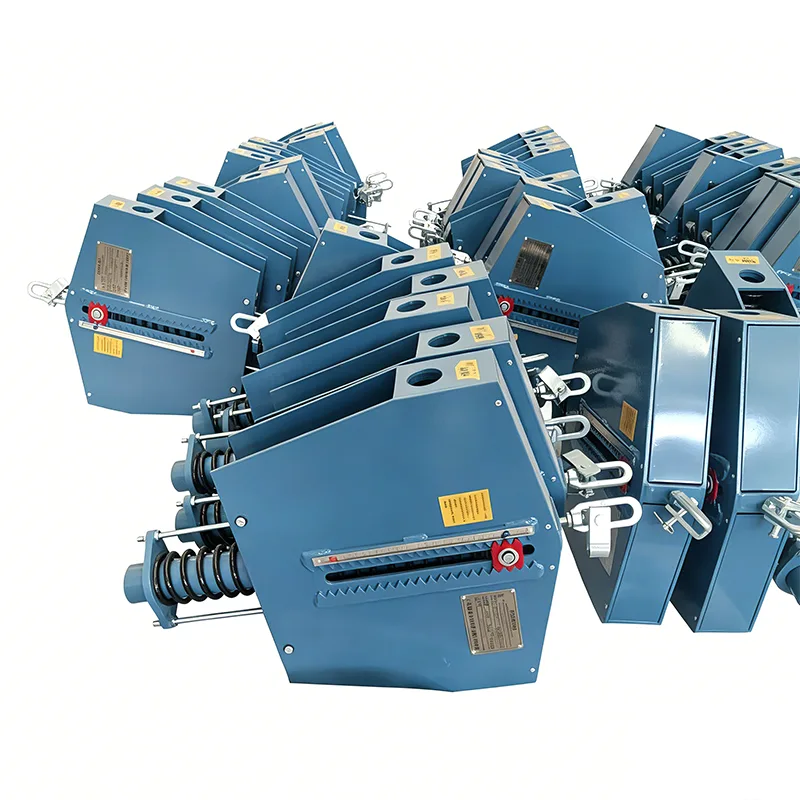

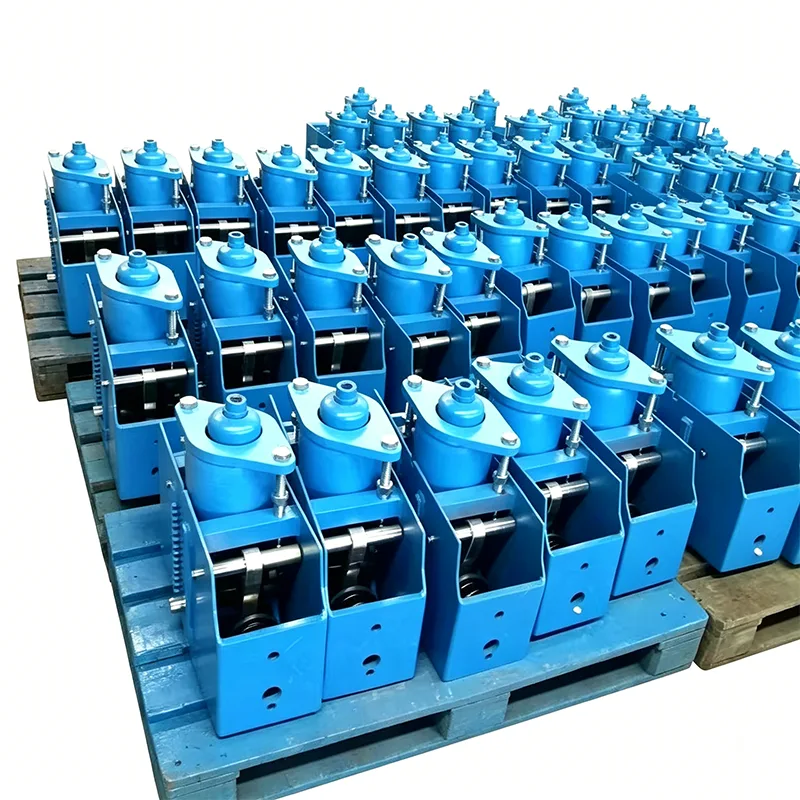

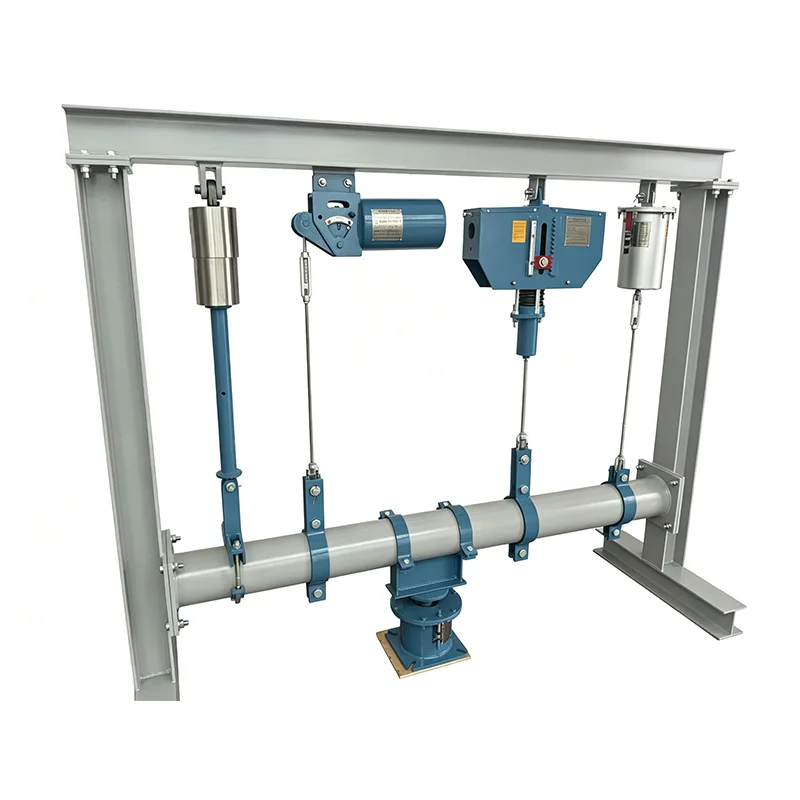

Постоянная пружинная опора паровой трубы

Паропроводы создают значительные тепловые смещения во время работы и очень чувствительны к изменению нагрузки. При повышении температуры трубопровода от температуры окружающей среды до рабочей температуры произойдет вертикальное смещение в пределах от нескольких сантиметров до десятков сантиметров. Если используются традиционные опорные устройства, нагрузка будет резко колебаться вместе со смещением, что приведет к концентрации напряжений в трубах, повреждению соединений оборудования и даже разрыву трубы. Пружинная опора постоянной мощности для паровой трубы — это специальный опорный элемент, разработанный для решения таких проблем. Он обеспечивает почти постоянную поддерживающую силу на протяжении всего хода перемещения, обеспечивая безопасную и надежную работу систем паропроводов.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

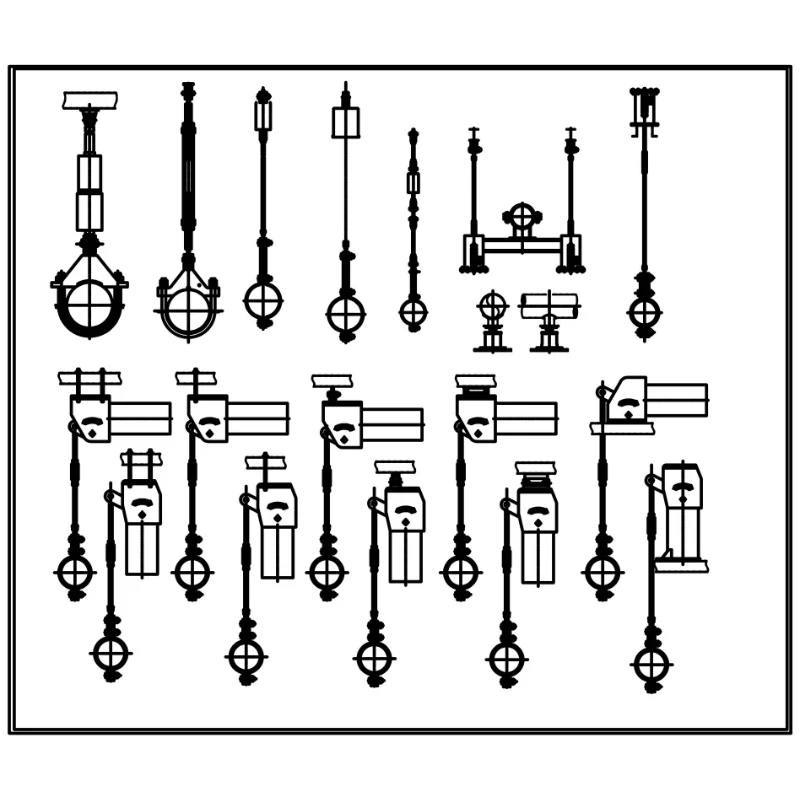

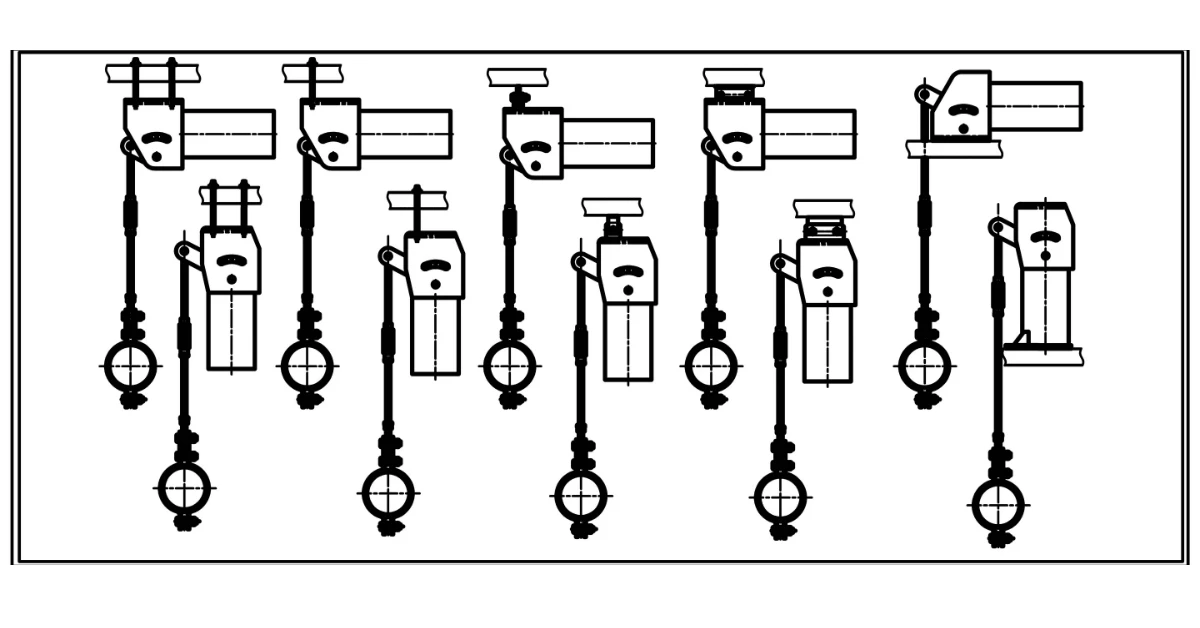

Принцип работы и структурный состав

Разработанная на основе принципа баланса моментов, опора постоянной пружины паровой трубы преобразует упругую силу пружин в устойчивую поддерживающую силу с помощью рычажного механизма. Когда трубопровод движется вертикально, деформация пружины компенсируется системой рычагов для поддержания стабильной выходной силы, при этом скорость изменения нагрузки контролируется в пределах 5%.

Стандартная продукция состоит из следующих основных компонентов:

▶  Пружина в сборе: изготовлена ​​из высокопрочной легированной пружинной стали и подвергнута многократной термообработке.

▶  Механизм балансировки моментов: точно обработанные рычажный механизм и кулачковый узел.

▶  Устройство регулировки нагрузки: обеспечивает точную регулировку выходной нагрузки на месте.

▶  Индикатор смещения: четко отображает фактическое смещение трубопроводов.

▶  Корпус и соединительные узлы: изготовлены из высококачественной углеродистой стали с антикоррозионной обработкой поверхности.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Основные технические характеристики

▶  Превосходные характеристики постоянной силы: скорость изменения нагрузки ≤ 5 % на всем протяжении хода, что превышает требования национальных стандартов.

▶ Большой диапазон смещения: максимальное смещение достигает 400 мм, что идеально подходит для трубопроводов высокотемпературного пара большого диаметра.

▶  Комплексный охват нагрузок: доступен полный ряд номинальных нагрузок от 0,5 кН до 500 кН.

▶  Компактная конструкция: благодаря оптимизированной пространственной конструкции ее общий объем на 20 % меньше, чем у традиционных опор с постоянной пружиной.

▶  Простая установка: перед поставкой предварительно настроена на указанную нагрузку, требуется лишь простой монтаж для ввода в эксплуатацию на месте.

▶  Высокая безопасность и надежность: оснащен защитой от перегрузки и ограничителями хода для предотвращения случайных повреждений.

Сравнение производительности с регулируемыми пружинными опорами

Элементы сравнения	Постоянная пружинная опора паровой трубы	Переменная пружинная опора для трубопровода
Скорость изменения нагрузки	≤ 5%	≤ 25%
Максимальное смещение	400 мм	200 мм
Применимые трубопроводы	Паропроводы с большим смещением и высокой чувствительностью к нагрузкам	Трубопроводы с общим тепловым смещением
Эффективность контроля стресса	Отличный	Хороший
Защита подключения оборудования	Начальство	Обычный
Стоимость производства	Относительно высокий	Середина
Рабочая температура	-196℃ ~ +600℃	-40℃ ~ +450℃

Стандартные технические параметры

Имя параметра	Технические характеристики
Диапазон рабочей нагрузки	0,5 кН – 500 кН
Номинальное смещение	50мм, 100мм, 150мм, 200мм, 300мм, 400мм
Скорость изменения нагрузки	≤ 5%
Рабочая температура	-196℃ ~ +600℃
Пружинный материал	60Si2MnA, 50CrVA, жаропрочный сплав
Материал корпуса	Q235B, Q345B, нержавеющая сталь
Обработка поверхности	Горячее цинкование, Эпоксидная грунтовка с высоким содержанием цинка + Устойчивое к высоким температурам верхнее покрытие.
Применимые стандарты	ГБ/Т 17116.2-2018, ХГ/Т 20644-1998, АНСИ/АСМЕ Б31.1

Типичные сценарии применения

Пружинная опора постоянного давления для паровых труб в основном применяется в системах паровых трубопроводов, характеризующихся большим тепловым смещением и строгими требованиями к устойчивости нагрузки:

▶  Магистральные паропроводы и паропроводы промперегрева тепловых электростанций

▶  Системы паропроводов на обычном острове атомных электростанций

▶  Трубопроводы высокотемпературного пара на нефтеперерабатывающих заводах

▶  Паропроводы на металлургических заводах

▶  Магистральные линии горячей воды и пара для городского центрального отопления

▶  Трубопроводные системы парового отопления на химических заводах

Для вышеупомянутых применений регулируемая пружинная опора для трубопровода больше не может соответствовать эксплуатационным требованиям, когда смещение трубопровода превышает 100 мм или требуется строгий контроль над изменением нагрузки. В таких случаях постоянные пружинные опоры обязательны для обеспечения безопасности системы.

Производство и контроль качества

Yangzhou Tianshun Piping имеет 14-летний профессиональный опыт в производстве опор с постоянными пружинами, оснащенный полным производственным оборудованием и точными испытательными инструментами. Мы внедрили строгую комплексную систему контроля качества, чтобы гарантировать соответствие всей продукции международным стандартам:

Перед отправкой каждого продукта проводится комплексное внутреннее тестирование.

Перед отправкой каждый продукт проходит полный процесс внутреннего тестирования. Этот процесс включает в себя размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT, где это применимо, испытание пружинной нагрузкой с кривыми смещения нагрузки и измерение толщины покрытия. Поставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Разъяснение относительно сторонней аккредитации

Внутреннее тестирование — это не то же самое, что стороннее тестирование, аккредитованное ILAC. Если требуется проведение независимого тестирования или лабораторное тестирование, оно может быть предоставлено как отдельная дополнительная услуга.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Эта услуга охватывает анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Доступные методы включают магнитопорошковый контроль (MT), капиллярный контроль (PT), ультразвуковой контроль (UT) и рентгенографический контроль (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Наши отличительные преимущества

Сравнено с международной системой крепления труб LISEGA.

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA.

Больше, чем стандартный отечественный поставщик

В отличие от стандартных отечественных производителей, которые предоставляют только сам товар, мы поставляем кривую перемещения нагрузки к каждому пружинному блоку. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Рекомендации по выбору и вспомогательные услуги

Опоры для трубопроводов должны выбираться в соответствии с смещением трубопровода и чувствительностью к нагрузке: выберите для трубопровода переменную пружинную опору, если вертикальное смещение трубопровода составляет менее 100 мм и система не чувствительна к колебаниям нагрузки. Выберите постоянную пружинную опору, когда смещение превышает 100 мм или трубопровод имеет высокую чувствительность к изменению нагрузки.

Мы предоставляем полный спектр профессиональных сопроводительных услуг:

▶  Бесплатный анализ напряжений в трубопроводах и расчет выбора подвесок и опор.

▶  Проектирование и изготовление нестандартных пружинных опор постоянного типа.

▶  Руководство по установке и вводу в эксплуатацию на месте.

▶  12-месячная гарантия с бесплатным ремонтом или заменой неисправной продукции в течение гарантийного срока.

▶  Долгосрочная поставка запасных частей и постоянная техническая поддержка.
