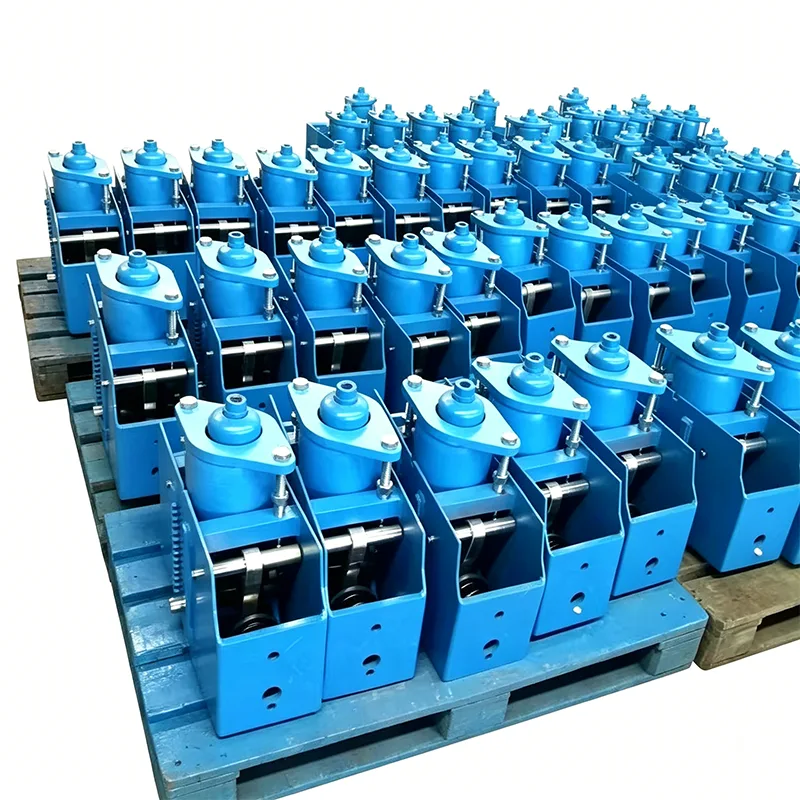

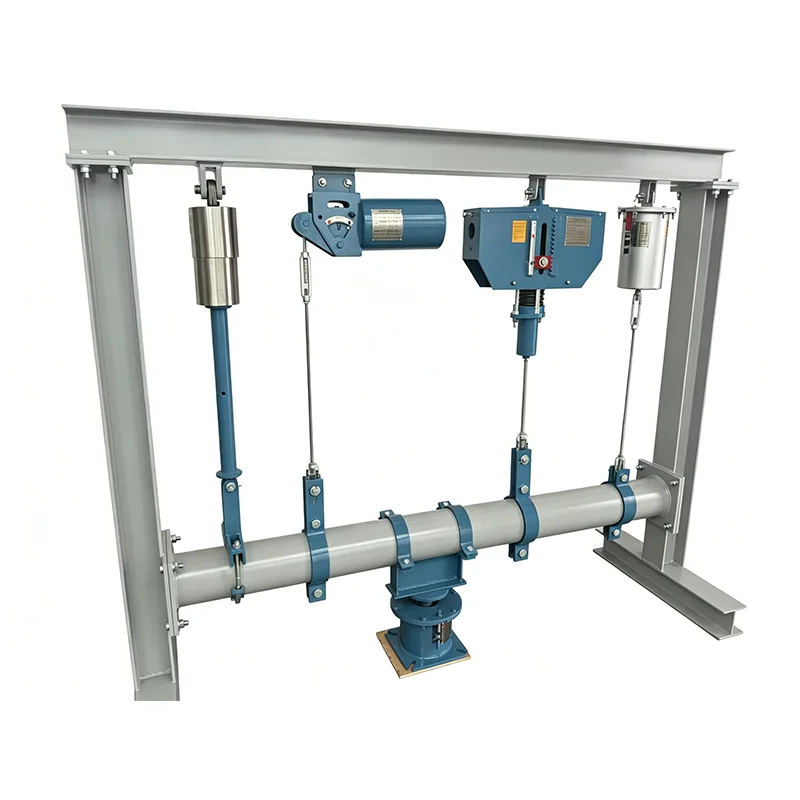

Горизонтальная постоянная пружинная опора

На многих промышленных объектах ограниченное пространство над трубопроводами не позволяет установить вертикальные пружинные опоры постоянного действия. Между тем, некоторые трубопроводы требуют поддержки сбоку или снизу, а традиционные методы поддержки с трудом справляются с постоянными требованиями к силе при больших смещениях. Горизонтальная опора постоянной пружины — это специальный продукт, разработанный специально для решения этих проблем. Устанавливается горизонтально под или рядом с трубопроводами, обеспечивая стабильную опорную силу на протяжении всего рабочего хода с контролируемой скоростью изменения нагрузки в пределах 5%.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Принцип работы и конструктивные особенности

Горизонтальная постоянная пружинная опора работает по принципу баланса моментов. Когда трубопровод подвергается вертикальному смещению, сила упругости пружины преобразуется в постоянную выходную силу с помощью прецизионного рычажного и кулачкового механизма. В отличие от вертикальных опор, его пружинный блок расположен горизонтально, что обеспечивает более низкий центр тяжести и более стабильную работу, что делает его особенно подходящим для трубопроводных систем с большой нагрузкой и большим смещением.

Стандартная горизонтальная опора с постоянной пружиной имеет интегрированную сварную рамную конструкцию, основные компоненты которой включают:

▶  Горизонтально расположенный узел цилиндрической винтовой пружины

▶  Высокоточная система балансировки моментов

▶  Боковой механизм регулировки нагрузки

▶  Ограничительное устройство двойного хода

▶  Визуальный индикатор смещения

▶  Нижнее монтажное основание

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Сравнение с вертикальными опорами с постоянной пружиной

Элемент сравнения	Горизонтальная постоянная пружинная опора	Вертикальная постоянная пружинная опора
Способ установки	Устанавливается горизонтально под или рядом с трубопроводами.	Устанавливается вертикально над трубопроводами.
Космическая оккупация	Низкое вертикальное пространство, высокое горизонтальное пространство	Низкое горизонтальное пространство, высокое вертикальное пространство
Положение центра тяжести	Низкая, отличная эксплуатационная стабильность	Высокие требования к монтажному фундаменту
Максимальная нагрузка	До 1000кН	Обычно не превышает 500 кН.
Удобство обслуживания	Боковое управление, подъем не требуется	Верхнее управление, требует альпинистских работ
Применимые сценарии	Трубопроводы большой нагрузки с ограниченным пространством над головой	Трубопроводы малой нагрузки с ограниченным горизонтальным пространством

Параметры полной серии

Мы предлагаем 6 стандартных серий горизонтальных пружинных опор постоянной жесткости, отвечающих подавляющему большинству требований промышленного применения:

Модельная серия	Диапазон номинальной нагрузки (кН)	Стандартное отклонение (мм)	Диапазон рабочих температур (℃)	Проектный коэффициент безопасности
ГЧ-50	1-30	50	-40~+450	1.6
ГЧ-100	5-80	100	-40~+450	1.6
ГЧ-150	10-150	150	-40~+450	1.6
ГЧ-200	20-300	200	-40~+550	1.6
ГЧ-300	50-600	300	-40~+550	1.6
ГЧ-400	100-1000	400	-196~+550	1.8

Вся продукция соответствует стандартам GB/T 17116.2-2018, ANSI/ASME B31.1 и DIN 2545.

Основные преимущества производительности

▶  Сверхвысокая грузоподъемность: обеспечивает максимальную поддерживающую силу 1000 кН, отвечающую требованиям крупных трубопроводов и оборудования.

▶  Высокая эксплуатационная стабильность: горизонтальное расположение с низким центром тяжести обеспечивает отличные сейсмические характеристики и способность выдерживать землетрясения силой 8 баллов.

▶  Безопасное и удобное обслуживание: боковая регулировка и осмотр устраняют необходимость подъема, снижая риски для безопасности.

▶  Надежность установки: можно устанавливать на бетонные балки, стальные конструкции или фундаменты оборудования.

▶ Широкий диапазон регулировки нагрузки: позволяет регулировать нагрузку на месте в пределах ±15 % от номинальной нагрузки.

▶  Полностью герметичная конструкция: эффективно предотвращает попадание пыли, дождевой воды и агрессивных сред во внутренние механизмы.

Типичные области применения

Горизонтальные опоры постоянной пружины широко используются в следующих промышленных сценариях:

▶  Главные паропроводы и паропроводы промежуточного перегрева на крупных теплоэлектростанциях

▶  Трубопроводы установок гидрокрекинга и флюид-каталитического крекинга на нефтеперерабатывающих заводах

▶  Впускные и выпускные трубопроводы резервуаров для хранения на крупных терминалах СПГ.

▶  Трубопроводы горячего воздуха доменных печей и конвертерных газов на металлургических заводах

▶  Традиционные островные паропроводные системы на атомных электростанциях

▶  Высокотемпературные трубопроводы горячей воды большого диаметра для городского центрального отопления

Производство и гарантия качества

Имея 14-летний опыт производства опор постоянной пружины, компания Yangzhou Tianshun Pipeline успешно применила горизонтальные опоры постоянной пружины в более чем 350 промышленных проектах по всему миру. Вся продукция проходит строгие процедуры контроля качества:

Перед отправкой каждого продукта проводится комплексное внутреннее тестирование.

Перед отправкой каждый продукт проходит полный процесс внутреннего тестирования. Этот процесс включает в себя размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT, где это применимо, испытание пружинной нагрузкой с кривыми смещения нагрузки и измерение толщины покрытия. Поставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Разъяснение относительно сторонней аккредитации

Внутреннее тестирование — это не то же самое, что стороннее тестирование, аккредитованное ILAC. Если требуется проведение независимого тестирования или лабораторное тестирование, оно может быть предоставлено как отдельная дополнительная услуга.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Эта услуга охватывает анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Доступные методы включают магнитопорошковый контроль (MT), проникающий контроль жидкостью (PT), ультразвуковой контроль (UT) и рентгенографический контроль (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Наши отличительные преимущества

Сравнено с международной системой крепления труб LISEGA.

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA.

Больше, чем стандартный отечественный поставщик

В отличие от стандартных отечественных производителей, которые предоставляют только сам товар, мы поставляем кривую перемещения нагрузки к каждому пружинному блоку. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Эксклюзивная сервисная поддержка

▶  Бесплатное обследование на месте и анализ напряжения трубопровода

▶  Индивидуальный дизайн для специальных мест установки

▶  Профессиональные инженеры предоставляют рекомендации по установке и вводу в эксплуатацию на месте.

▶  12-месячный гарантийный срок с бесплатным ремонтом или заменой в течение гарантийного срока.

▶  Пожизненная техническая поддержка и поставка запасных частей.

Для получения более подробной информации о горизонтальной опоре постоянной пружины или о техническом выборе для вашего проекта, пожалуйста, свяжитесь с нашим отделом продаж.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли устанавливать горизонтальные пружинные опоры постоянной жесткости на стальные конструкции?

А: Да. Мы предлагаем различные монтажные формы основания для адаптации к бетонным фундаментам, балкам стальных конструкций и платформам оборудования. Для моделей с большой нагрузкой мы предоставим рекомендации по проектированию фундамента, чтобы обеспечить соответствие прочности установки требованиям.

Вопрос: Можно ли использовать горизонтальную опору постоянной пружины в условиях низких температур?

А: Да. Мы предлагаем специальные низкотемпературные модели, изготовленные из нержавеющей стали 304 или 316L и прошедшие испытания на удар при низких температурах. Они могут нормально работать при температуре до -196℃ и подходят для криогенных трубопроводных систем, таких как СПГ и этилен.

В: Каков срок доставки вашей продукции?

О: Срок поставки стандартных моделей составляет 30-45 дней, а моделей по индивидуальному заказу - 45-60 дней в зависимости от сложности. Для срочных заказов мы можем организовать ускоренное производство с кратчайшим сроком поставки 20 дней.
