Коррозионностойкие пружинные подвески для подвески и вибрации воздушных трубопроводов

Большинство людей называют их пружинными подвесками, некоторые называют пружинными опорами, а в полевых условиях вы услышите и то, и другое. В Тяньшуне мы не зацикливаемся на названии — важно то, что когда трубе нужно свисать с несущей балки и при этом свободно перемещаться в результате термических циклов, сборка работает. Мы изготавливаем их для электростанций, трубных эстакад нефтеперерабатывающих заводов и технологических линий уже 14 лет, и сейчас наши пружинные подвески удерживают трубы более чем в 45 странах.

На этом рисунке показана кривая грузо-смещения регулируемой пружинной опоры/подвески, включая ключевые параметры нагрузки и смещения для проверки точности несущей способности и эксплуатационной надежности изделия.

Перед отправкой каждое устройство подлежит калибровке под нагрузкой и тестированию производительности. Отклонение установочной нагрузки контролируется в пределах ±5% в соответствии с международным стандартом ANSI/MSS-SP-58-2018, а также NB/T47039-2013.

Продукция соответствует техническим требованиям для энергетических, нефтехимических и других промышленных трубопроводных систем. Согласно MSS-SP-58-2018, максимально допустимая изменчивость нагрузки для регулируемых пружинных блоков не должна превышать 25 % рабочей рабочей нагрузки в горячем состоянии в пределах полного рабочего хода.

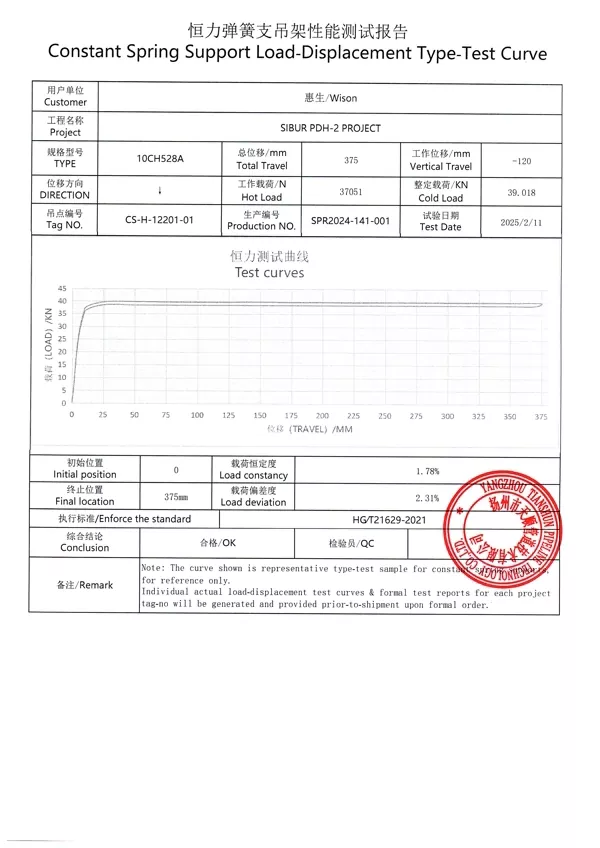

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Пружинная подвеска выполняет две функции одновременно: несет на себе весь вес трубы сверху и перемещается вместе с трубой при ее расширении или сжатии. В отличие от жесткой подвески, которая просто висит там, пружинная подвеска остается в зацеплении во всем диапазоне движения. Это особенно важно на длинных прямых участках надземных труб, где термический рост может быстро увеличиваться. Для линий, где нагрузка должна оставаться почти постоянной независимо от того, насколько далеко перемещается труба, во многих проектах они сочетаются спостоянные пружинные опорына той же стойке. Для менее важных линий стандартнопеременные пружинные опорычасто выполняют эту работу — тот же тип корпуса подвески пружины, просто другое внутреннее расположение пружин.

Где подходят пружинные подвески в системе трубопроводов

Пружинная вешалка не работает сама по себе. На типичной стойке для труб вы увидите пружинные подвески, работающие вместе с жесткими опорами для труб и башмаками для труб, которые выдерживают вес на более низких высотах. В точках врезки при высоких температурах или рядом с соединениями оборудования часто используются подвески, поскольку они освобождают пространство на полу и дают трубе возможность перемещаться в нескольких направлениях. Когда линия холодная или охлажденная, соединение подвески с предварительно изолированными опорами для труб в точке зажима предотвращает обледенение и сохраняет систему изоляции неповрежденной. Во многих спецификациях проекта вся сборка также упоминается просто как часть пакета пружинных опор — разница на самом деле просто в установке сверху и внизу.

Что входит в сборку пружинной подвески

Пружинная вешалка — это не просто пружина в банке. Это собрание. Вот что мы обычно используем:

Для каждой партии материала имеются протоколы заводских испытаний, и мы отслеживаем их по номеру плавки. Если ваша спецификация требует сертификации 3.2 (EN 10204), мы обеспечим ее.

Стандарты, по которым мы строим

Мы производим пружинные подвески для удовлетворения:

ANSI/MSS SP-58 — Опоры и подвески для труб

ASME B31.3 — Технологические трубопроводы

ГБ/Т 17116

DIN, JIS или спецификации конкретного проекта, когда это необходимо.

Наш завод работает в соответствии со стандартом ISO 9001:2015, что означает документированные процедуры на каждом этапе, от поступления сырья до окончательных испытаний под нагрузкой.

Вопросы, которые мы получаем

Вопрос 1: В каких случаях мне следует использовать пружинную подвеску вместо опоры для пружины, установленной на основании?

Когда труба проходит на высоте, а под ней нет стальной платформы, на которой можно было бы сидеть. Трубные эстакады, воздушные линии и трубопроводы котельной – классические случаи. Подвески прикрепляются к потолочной стали и опускаются на трубу. Речь идет о том, где находится ваша точка опоры, а не о пружинном механизме.

Вопрос 2: Могу ли я получить тот же диапазон нагрузок на подвеске, что и на базовой пружине?

В целом да. Наши подвески с регулируемыми пружинами рассчитаны на нагрузку от нескольких сотен килограммов до 20+ тонн на подвеску. Постоянные пружинные подвески поднимаются выше. Если вам нужно что-то действительно тяжелое — скажем, 40 тонн на одну штангу — мы можем это построить, но разумнее сначала поговорить с нами, чтобы мы могли рассмотреть варианты распределения нагрузки.

В3: Как вы проверяете пружинные вешалки?

Мы устанавливаем пружину на указанную нагрузку, запускаем ее на полный ход и проверяем, чтобы усилие оставалось в пределах допуска. Для подвесок с постоянной пружиной мы строим кривую отклонения нагрузки и подтверждаем, что она находится в пределах расчетного запаса. Шкалы перемещения проверяются, а все соединения проверяются на качество резьбы и целостность сварных швов.

В4: какое у вас стандартное время выполнения заказа?

Для стандартных подвесных узлов с обычным диапазоном нагрузок – 20–25 дней. Если вам нужна фурнитура из нержавеющей стали 304, специальные покрытия или нестандартные поездки, рассчитывайте на 30–40 дней. Для крупных пакетов проектов предусмотрен специальный график производства, и вместе с ценовым предложением мы даем вам твердые обязательства по поставке.

В5: Как они доставляются?

Подвески в сборе разбираются на удобные части — корпус пружины, набор стержней и зажим — упакованные вместе в деревянные ящики с водонепроницаемой обшивкой. На каждом ящике указан номер подвески, чтобы бригада на объекте могла сразу сопоставить их с чертежом опоры для труб.

Кастомизация, которую мы осуществляем регулярно

Многие покупатели думают, что пружинные вешалки входят только в стандартную комплектацию каталога. Мы не так работаем. Большинство поставляемых нами пружинных вешалок имеют как минимум одну нестандартную деталь, например:

Увеличенный ход для компенсации сильных сейсмических движений.

Нестандартная длина стержней для определенных зазоров над головой.

Конструкция из нержавеющей стали для прибрежных или агрессивных сред.

Высокотемпературный пружинный материал для линий, работающих при температуре выше 400°C.

Специальные системы окраски — эпоксидная смола, грунтовка с высоким содержанием цинка или морское покрытие.

Вам не нужно закреплять трубку на нашей вешалке. Изготовим подвеску к вашей трубе.

Чему мы научились на реальных проектах

Некоторые практические моменты, которые стоит знать, если вы пишете спецификацию на опоры для труб:

На длинных прямых трассах не фиксируйте каждую точку опоры. Позвольте пружинным подвескам поглощать рост и стратегически размещайте анкеры. Мы можем помочь спланировать, какие подвески куда направляются, если ваш инженер по нагрузкам на трубы предоставит данные о перемещении.

Если труба изолирована, укажите тип хомута и его расположение спереди. Модернизация изоляции в точке подвески после установки — дело грязное и дорогостоящее.

Для наружной установки во влажных или прибрежных районах используйте оборудование из нержавеющей стали или, по крайней мере, горячее цинкование. Стержни из углеродистой стали выглядят хорошо в первый же день, но не будут выглядеть так после двух сезонов дождей.

Путь Тяньшунь

Мы не торговая компания, которая кладет в свою коробку чужие детали. Мы производим их на нашей собственной фабрике в Янчжоу. Мы закупаем сталь, обрабатываем детали, накручиваем и проверяем пружины, собираем детали, красим их, упаковываем и отправляем. Не существует среднего шага, на котором теряется качество.

На протяжении многих лет мы поставляли полные комплекты пружинных подвесок для проектов, которые без проблем работали при запуске и в течение многих лет эксплуатации. Вот почему более 70% наших клиентов возвращаются — не потому, что мы самые дешевые (мы честные, а не дешевые), а потому, что вешалки приходят вовремя, соответствуют чертежам и продолжают выполнять свою работу.

Если вы оцениваете проект, который требует пружинных подвесок, постоянных пружинных опор или предварительно изолированных башмаков для труб, пришлите нам свои технические данные или наценки. Мы подготовим правильное предложение — напрямую с завода, без скрытых наценок — и, если хотите, мы объясним вам логику проектирования, лежащую в основе нашего выбора. Вы также можете посетить завод и лично увидеть производственную линию.
