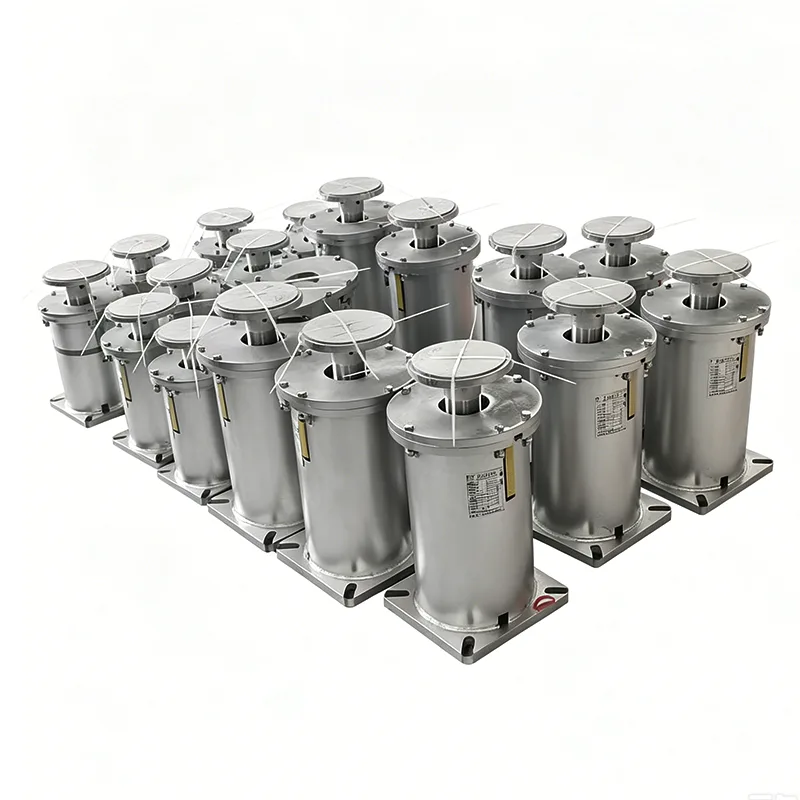

Пружинная вешалка типа F

Пружинная подвеска типа F — это стандартная подвесная пружинная опора, разработанная компанией Yangzhou Tianshun Pipeline на основе 14-летнего опыта работы в отрасли, а также одна из наиболее широко используемых моделей пружинных подвесок в мировой отрасли промышленных трубопроводов. С момента запуска производства в 2012 году мы изготовили более 2 миллионов пружинных вешалок типа F, экспортировали их в 45 стран и регионов и обслуживали более 300 крупномасштабных промышленных проектов по всему миру. Эта модель разработана в полном соответствии с международно признанными стандартами и обеспечивает 100% взаимозаменяемость с продукцией аналогичной модели от крупнейших мировых производителей.

Основа проектирования и применимые стандарты

Пружинная подвеска типа F разработана и изготовлена ​​строго в соответствии со следующими международными стандартами, что обеспечивает ее глобальную универсальность и совместимость:

▶  ANSI/HG 20644-1998 Регулируемые пружинные опоры и подвески.

▶ GB/T 17116.1-2018 Опоры и подвески для труб. Часть 1: Технические характеристики.

▶  Технологические трубопроводы ASME B31.3

▶  Подвески трубчатых пружин по DIN 2545

▶  API RP 551 Проектирование и установка опор и подвесок для труб

Вся продукция прошла сертификацию системы менеджмента качества ISO 9001:2015. Сертификационные документы третьих сторон, такие как CE и API, могут быть предоставлены по запросу.

Структурный состав и принцип работы

Пружинная подвеска типа F представляет собой конструкцию верхней подвесной конструкции, соединенной с конструкцией здания через верхнюю подъемную проушину и с трубопроводом через нижнюю подвесную тягу. Когда трубопровод подвергается вертикальному тепловому смещению, пружина соответствующим образом расширяется и сжимается, автоматически регулируя поддерживающую силу и равномерно передавая нагрузку трубопровода на конструкцию, чтобы избежать концентрации напряжений.

Стандартный продукт состоит из следующих компонентов:

▶  Верхний корпус: отштампован из стальной пластины Q345B.

▶  Цилиндрическая винтовая пружина: изготовлена ​​из пружинной легированной стали 60Si2MnA.

▶  Плита с индикатором нагрузки: четко обозначена шкалами нагрузки и смещения.

▶  Регулировочный винтовой стержень: доступен в размерах M16–M36 для регулировки нагрузки на месте.

▶  Верхние и нижние соединительные проушины: изготовлены методом ковки для повышения прочности.

▶  Контргайки: конструкция с двумя гайками, предотвращающая ослабление

Характеристики нагрузки и смещения полной серии

Основные преимущества производительности и измеренные данные

Приведенные выше данные взяты из 100% полных записей проверок лаборатории компании. Перед отправкой каждый продукт проходит строгие испытания под нагрузкой и калибровку смещения.

Применимые сценарии и методы установки

Пружинная подвеска типа F подходит для подвесной поддержки большинства промышленных трубопроводных систем, особенно для следующих сценариев:

Пароводяные трубопроводные системы электростанций

Технологические трубопроводы в нефтехимической промышленности

Городские трубопроводные сети центрального отопления

Газопроводы

Трубопроводы фармацевтической и пищевой промышленности

Общепромышленные трубопроводы

Для данной модели доступны три способа установки:

Подвеска с одним проушином: подходит для одиночных трубопроводов.

Подвеска с двойными проушинами: подходит для трубопроводов с большой нагрузкой.

Параллельная установка: подходит для трубопроводов со сверхтяжелыми нагрузками.

Производственный процесс и контроль качества

Мы создали систему полного отслеживания процесса от сырья до готовой продукции, чтобы гарантировать стабильное качество каждой пружинной подвески типа F:

▶  Контроль сырья: Вся сталь поступает от ведущих сталелитейных заводов, таких как Baosteel и Angang. Каждая партия материалов сопровождается оригинальным сертификатом на материал и проходит проверку спектральным анализом.

▶  Пружина изготовлена: намотана на импортных из Германии пружинных станках с ЧПУ и подвергнута трем процессам термообработки для полного устранения внутреннего напряжения.

▶  Процесс сварки: используется сварка в среде защитного газа с углекислым газом. Все сварные швы проходят 100% визуальный контроль и выборочный неразрушающий контроль.

▶  Обработка поверхности: три процесса пескоструйной очистки → эпоксидная грунтовка с высоким содержанием цинка → полиуретановое верхнее покрытие с общей толщиной покрытия ≥120 мкм.

▶  Проверка готовой продукции: каждое изделие проходит полноценные нагрузочные испытания и выдаются полные документы по сертификации качества.

Сопровождающие услуги и гарантия доставки

▶  Быстрая доставка: стандартные модели есть на складе и могут быть отправлены в течение 72 часов.

▶  Поддержка выбора: предоставляется бесплатный анализ напряжения трубопровода и расчет выбора опоры/подвески.

▶  Услуга индивидуальной настройки: размеры соединений и методы обработки поверхности могут быть скорректированы в соответствии с требованиями заказчика.

▶  Обслуживание на месте: профессиональные инженеры направляются для руководства установкой и вводом в эксплуатацию.

▶  Гарантийное обслуживание: 12-месячный гарантийный срок с бесплатным ремонтом или заменой неисправной продукции в течение гарантийного срока.

Для получения более подробной технической информации о пружинной подвеске типа F или получения коммерческого предложения свяжитесь с нашим отделом продаж.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли заменить пружинную подвеску типа F продукцией той же модели от других производителей?

А: Да. Наша продукция разрабатывается и производится строго в соответствии с международными стандартами. Установочные размеры и параметры производительности полностью соответствуют аналогичным моделям продукции крупнейших мировых производителей и могут быть заменены непосредственно при использовании.

Вопрос: Какова максимальная рабочая температура этого продукта?

О: Диапазон рабочих температур стандартных продуктов составляет от -20 ℃ до +450 ℃. Для условий высоких температур, превышающих 450 ℃, мы можем предоставить специальные модели из жаростойкой пружинной стали.

Вопрос: Можете ли вы обеспечить горячее цинкование поверхности?

А: Да. В дополнение к стандартному лакокрасочному покрытию мы также предлагаем различные методы обработки поверхности, такие как горячее цинкование и порошковое покрытие, для адаптации к различным агрессивным средам.
