Регулируемые переменные пружинные опоры для теплового движения трубопровода с переменными нагрузками

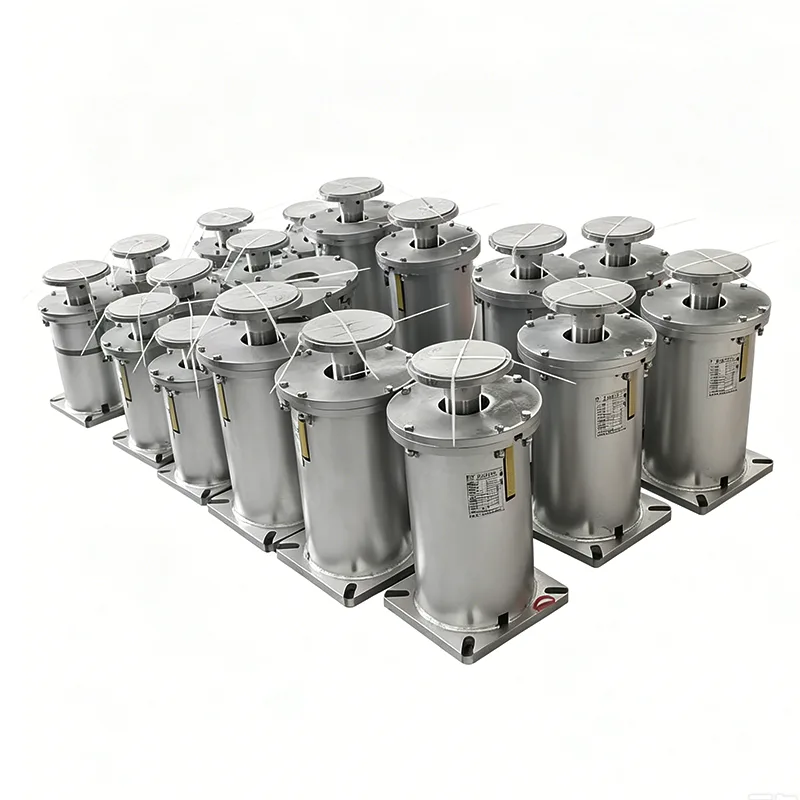

Не каждая труба нуждается в постоянной опорной силе. Фактически, большинство линий, с которыми мы имеем дело — технологические трубопроводы, коллекторы инженерных сетей, линии охлаждающей воды — прекрасно работают с регулируемой пружинной опорой. ВТяньшунь, мы поставляем блоки регулируемых пружин с нашего завода в Янчжоу уже 14 лет, и они, вероятно, являются наиболее распространенным типом пружинных опор, которые мы поставляем. Если вы проходили через трубную эстакаду электростанции или нефтеперерабатывающий завод, скорее всего, пружинные банки, которые вы видели, свисающими со стали или сидящими на Т-образных стойках, были регулируемыми пружинными опорами.

На этом рисунке показана кривая грузо-смещения регулируемой пружинной опоры/подвески, включая ключевые параметры нагрузки и смещения для проверки точности несущей способности и эксплуатационной надежности изделия.

Перед отправкой каждое устройство подлежит калибровке под нагрузкой и тестированию производительности. Отклонение установочной нагрузки контролируется в пределах ±5% в соответствии с международным стандартом ANSI/MSS-SP-58-2018, а также NB/T47039-2013.

Продукция соответствует техническим требованиям для энергетических, нефтехимических и других промышленных трубопроводных систем. Согласно MSS-SP-58-2018, максимально допустимая изменчивость нагрузки для регулируемых пружинных блоков не должна превышать 25 % рабочей рабочей нагрузки в горячем состоянии в пределах полного рабочего хода.

Технические характеристики продукта

Таблица характеристик подвески с регулируемой пружиной	Пример
Тип / конфигурация вешалки	Тип A, B, C, D, E, F, G
Размер/номер пружины	№ 0 – № 22
Диапазон перемещения	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Рабочая нагрузка	0,2 кН ​​- 400 кН
Установленная нагрузка (холодная нагрузка)	кН/кгс
Рабочая нагрузка (горячая нагрузка)	кН/кгс
Направление движения	Вверх / Вниз
Вариабельность (%)	≤ 25% (Стандарт)
Обработка поверхности	Горячее цинкование/окрашенное
Материал корпуса	Углеродистая сталь (Q235/Q355)

Идея проста: когда труба движется вверх или вниз из-за теплового расширения, пружина внутри сжимается или расслабляется, а поддерживающая сила немного меняется. Это «переменная» часть. Изменение силы предсказуемо и остается в пределах диапазона, который уже учтен вашим инженером по напряжению труб. Когда допустимое изменение нагрузки составляет, скажем, 15% или 20%, нет необходимости дополнительно тратиться напостоянная пружинная поддержка. Вы получаете ту же функцию — поглощение вертикального перемещения, перенос веса — за меньшую цену и с более простой и компактной конструкцией. Вот почему в спецификациях проектов часто указываются переменные опоры пружин по умолчанию, а постоянный тип указывается только для критических точек привязки.

Переменные пружинные опоры в более широком контексте

На трубостойке переменная пружинная опора редко сидит сама по себе. Обычно он работает рука об руку с жесткими опорами для труб и башмаками для труб, которые воспринимают собственный вес и направляют трубу. Переменная пружина обеспечивает вертикальное движение. Когда один и тот же пружинный элемент устанавливается в узел с верхним соединением, подвешенный на стальной подвеске, всю конструкцию часто называют пружинной подвеской — это все еще регулируемый пружинный механизм, просто установленный вверх ногами. А на изолированных холодных линиях вы часто увидите пружинную опору в паре с предварительно изолированной опорой трубы в точке контакта трубы, поэтому изоляция не сминается и холодная труба не потеет.

Что внутри регулируемой пружинной опоры

Мы сохраняем нашу конструкцию простой и надежной. Вот типичные строительные материалы, которые мы используем:

Компонент	Материал	Почему мы это используем
Винтовая пружина	Пружинная сталь 60Si2MnA или 50CrVA	Длительный усталостный ресурс, предварительно установленный и проверенный под нагрузкой
Жилье (можно)	Углеродистая сталь Q235B, окрашенная в синий цвет RAL 5015.	Прочный, свариваемый, устойчивый к атмосферным воздействиям
Пружинный колпачок/нагрузочный фланец	Кованая сталь Q235B или 20#.	Равномерно передает нагрузку трубы на пружину
Индикатор перемещения и шкала	Нержавеющая сталь или анодированный алюминий	Четкое чтение, не ржавеет
Нижнее присоединение (резьбовая втулка или фланец)	Углеродистая сталь А105	Стандартный NPT или фланцевый по запросу

Вся пружинная проволока поставляется с сертификатами заводских испытаний. Мы подвергаем пружины дробеструйной обработке и предварительно настраиваем их перед сборкой — это избавляет от любой первоначальной настройки и гарантирует соответствие кривой нагрузки-прогиба проектным данным.

Стандарты, по которым мы работаем

ANSI/MSS SP-58 – регламент проектирования и производства опор для труб.

ASME B31.3 – технологические трубопроводы, широко используемые EPC.

GB/T 17116 – Китайский стандарт на подвески и опоры для труб.

Сертификация материалов EN 10204 3.1 в стандартной комплектации для экспортных заказов

На нашем заводе действует система менеджмента качества ISO 9001:2015. Каждый этап, от поступления стали до окончательного испытания под нагрузкой, документируется.

Часто задаваемые вопросы

Вопрос 1: Какого изменения нагрузки следует ожидать?

Обычно от 10% до 25% горячей нагрузки, в зависимости от жесткости пружины и хода трубы. В отчете о напряжении трубы вы узнаете, каковы допустимые отклонения. Если в отчете указан жесткий предел — скажем, менее 5% — тогда вам следует переключиться на постоянную пружинную поддержку. Во всем остальном переменная подойдет.

В2: Какая информация вам нужна, чтобы выбрать или предложить регулируемую пружинную опору?

Отправьте нам горячую и холодную нагрузку, а также величину и направление вертикального движения (вверх или вниз). Помогает размеченный чертеж опоры трубы или изометрия напряжений. Мы подберем правильный размер и серию пружины и вышлем вам технический паспорт со всеми расчетными значениями, прежде чем начать производство.

В3: Являются ли ваши регулируемые пружинные опоры взаимозаменяемыми с опорами других марок?

По функциям да. Мы можем подобрать диапазоны нагрузок и размеры конвертов для наиболее распространенных промышленных серий (тип A, B, C, D, E, F, G согласно MSS SP-58). Если в вашем проекте уже есть номера деталей конкретного поставщика, сообщите нам их, и мы предоставим перекрестную ссылку. Имейте в виду, что могут существовать незначительные различия в размерах — мы отметим их перед заказом.

В4: какое обычное время доставки?

Стандартный диапазон нагрузок: 20–25 дней. Если вам нужен нестандартный корпус, специальная краска или отделка из нержавеющей стали, подождите 30–40 дней. У нас имеется приличный запас обычных витков пружин и баночных компонентов, что ускоряет работу.

В5: Могу ли я получить прототип или предсерийный образец?

Да. Для крупных проектов мы можем построить один или два образца для утверждения перед запуском в серийное производство. Стоимость образца часто может быть зачтена в счет основного заказа.

Нагрузочное тестирование не является обязательным

Каждая регулируемая пружинная опора, выходящая за дверь, подвергается испытаниям под нагрузкой. Мы устанавливаем пружину на указанную холодную нагрузку, затем несколько раз прогоняем ее на полный ход, проверяя нагрузку как в холодном, так и в горячем положении. Шкала перемещения откалибрована и заблокирована. Акт испытаний, в котором указаны фактические значения нагрузки, включен в товаросопроводительную документацию. По вашему запросу возможна проверка третьей стороной со стороны SGS, Bureau Veritas или TÜV.

Кастомизация, которую мы делаем ежедневно

Некоторые клиенты считают, что регулируемая пружинная опора — это просто каталожный товар. По нашему опыту, возможно, половина того, что мы поставляем, имеет какой-то индивидуальный подход:

Нестандартная длина хода (мы сделали более 200 мм на переменных единицах)

Увеличенная или уменьшенная высота корпуса для соответствия ограниченному пространству

Корпуса и оборудование из нержавеющей стали для морской или химической среды.

Специальные покрытия: системы окраски морских судов, высокотемпературная алюминиевая краска.

Конструкция с двумя пружинами для тяжелых грузов в компактной банке

Встроенные подъемные проушины, тензодатчики или датчики положения.

Просто расскажите нам, как выглядит установка, и мы разработаем практичную конструкцию.

Реальные заметки с завода

Вот несколько вещей, которые мы узнали, отправляя регулируемые пружинные опоры в проекты по всему миру:

Если у вас смещение трубы вверх, убедитесь, что опора выдержит холодную нагрузку вверх без ослабления пружины. Мы проверим это в рамках нашего выбора.

Для наружных трубных эстакад рекомендуется использовать горячее цинкование или хорошую систему окраски. Стандартная заводская синяя краска подойдет для использования в помещении, но после пары дождей на углеродистой стали появится ржавчина. Небольшое дополнительное покрытие избавит от множества жалоб на сайте.

Всегда проверяйте зазор вокруг корпуса пружины. Иногда место опоры оказывается тесным между двумя элементами конструкции, и стандартный диаметр банки не подходит. Сообщите нам заранее, и мы скорректируем дизайн.

Почему покупайте регулируемые пружинные опоры у Tianshun?

Мы не посредники. Мы проектируем, производим, тестируем и отправляем продукцию с нашего собственного завода в Янчжоу, Цзянсу. Это означает, что когда вы разговариваете с нашими инженерами, вы разговариваете с людьми, которые на самом деле создают продукт. Наши регулируемые пружинные опоры установлены на электростанциях с комбинированным циклом, трубных эстакадах нефтеперерабатывающих заводов, терминалах регазификации СПГ, химических технологических установках и сталелитейных заводах. Более 70% наших заказов повторяются — не потому, что мы самые дешевые, а потому, что наша поддержка приходит вовремя, соответствует техническим характеристикам и не вызывает головной боли при вводе в эксплуатацию.

Если график вашего проекта плотный, мы можем иметь запас готовых пружин и быстро собрать их в соответствии с вашими настройками нагрузки. Для крупных оптовых заказов мы предлагаем конкурентоспособные цены напрямую с завода и будем работать с вами над графиком доставки, который соответствует вашей последовательности строительства.

Отправьте нам чертежи опор для труб, данные о нагрузках или просто краткое описание того, что вам нужно. Мы вернемся к вам с подходящим ценовым предложением, включая заводскую цену и время доставки, обычно в течение 24 часов. И если вы хотите посетить фабрику и посмотреть, как мы их делаем, мы более чем рады.
