Основные рабочие точки подвески постоянной пружины для энергетической отрасли.

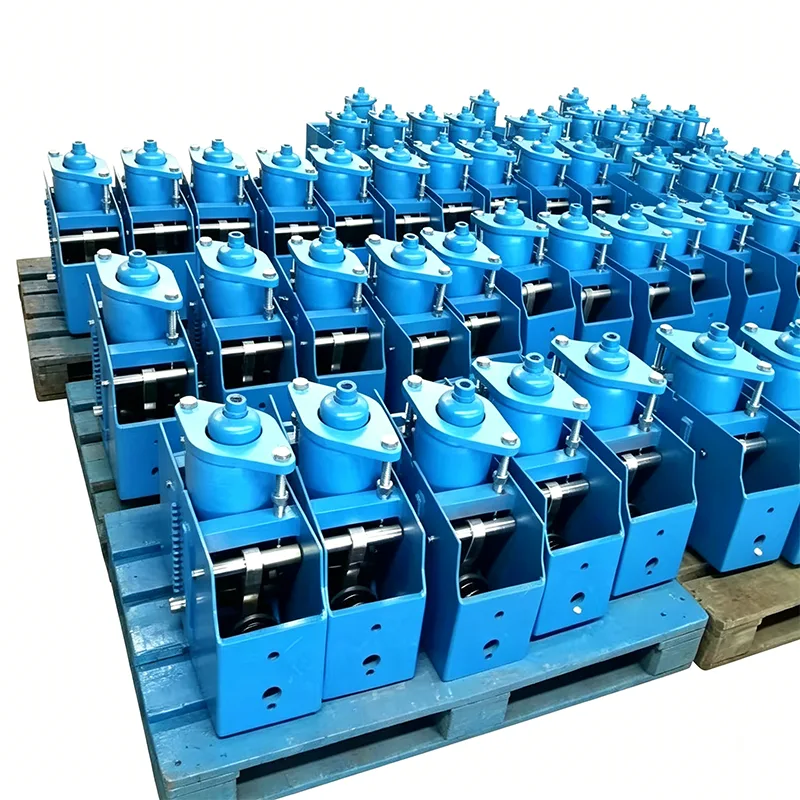

Постоянная пружинная вешалка Применимо к: тепловой энергетике/атомной энергетике, переработке нефти и газа, СПГ, трубопроводам угольно-химической промышленности, трубопроводам высокой температуры и высокого давления, в соответствии со стандартами MSS SP-58/SP-69, ASME B31.3, JB/T8030, SH/T3073.

Ключевые принципы и рабочие моменты (сердечник с постоянным крутящим моментом)

Принцип баланса крутящего момента: при использовании конструкции рычаг/кулачок + спиральная пружина по мере нагревания или охлаждения трубопровода пружина расширяется и сжимается. Рычаг автоматически регулирует силовой рычаг, а крутящий момент пружины компенсирует момент нагрузки трубопровода на протяжении всего процесса, что приводит к постоянной выходной нагрузке на протяжении всего хода.

Показатели твердости для точности нагрузки: Колебания нагрузки в пределах полного номинального хода ≤ ±6% (обязательно для энергетических проектов), более ±25% для регулируемых пружин; для тяжелой ядерной энергетики/устройств гидрирования контроль ≤ ±3%.

Пружина претерпевает лишь незначительную деформацию: по сравнению с большим сжатием всей регулируемой пружины, пружина постоянного подвешивания имеет чрезвычайно небольшую величину расширения и сжатия, что приводит к низким потерям усталости от чередующихся холодных и горячих циклов и подходит для ежегодных условий циклического пуска и остановки энергетических устройств.

Ключевые моменты выбора и проектирования (ранняя стадия)

Три элемента параметра

Холодная нагрузка: установка собственного веса при нормальной температуре (труба + изоляция + средний пустой вес)

Горячая нагрузка: Полная нагрузка рабочей среды, полный вес

Общее вертикальное перемещение: тепловое расширение, смещение вверх и вниз. При выборе следует зарезервировать запас прочности 15–20%. Указатель не должен касаться верхнего и нижнего ограничительных блоков.

Критерии выбора Порог: Вертикальное тепловое смещение одной точки подъема > 12 мм, разница в холодных и горячих нагрузках > 25% (используется пружинный запрет), отверстие трубы оборудования (турбогенератор/компрессор/теплообменник) должно использовать постоянный подъем.

Соответствие материала условиям эксплуатации

Тепловая мощность, высокая температура (> 450 ℃): пружина из жаростойкого сплава 50CrVA.

Морская нефтегазовая/прибрежная нефтеперерабатывающая установка: прочный антикоррозийный корпус C5-M, штифт из нержавеющей стали.

Низкотемпературный СПГ (-196 ℃): специально закаленная пружинная сталь, предназначенная для низкотемпературной закалки, позволяет избежать низкотемпературного разрушения.

Ключевые моменты для установки на месте (необходимо для энергетических проектов)

Запретить разблокировку заводского замка перед установкой

Установите стандартные транспортировочные стопорные штифты (фиксирующий штифт) и поддерживайте жесткость фиксации на протяжении всего испытания под давлением воды в трубопроводе, что позволяет выдерживать двойную перегрузку номинальным испытательным давлением; разблокировать только после того, как испытание будет квалифицировано и трубопроводная система будет на месте.

Позиционирование и калибровка в холодном состоянии

После соединения трубопровода с подъемной тягой слегка отрегулируйте талреп для точной настройки нагрузки, совместив указатель с белой шкалой холодного состояния COLD; вал штифта можно легко вытащить вручную, чтобы представить нагрузку, соответствующую расчетному значению.

Проверка горячего состояния при нагреве

После того, как устройство достигнет номинального рабочего состояния, указатель должен попасть в диапазон шкалы горячего состояния HOT, чтобы считаться квалифицированным; если указатель превышает верхний/нижний предел, его необходимо пересчитать и заменить спецификацию подъемной рамы.

Ключевые моменты контроля эксплуатационного состояния (энергоопасного трубопровода)

Запретить боковую силу: постоянный подъем воспринимает только вертикальные нагрузки. Горизонтальное тепловое расширение трубопровода компенсируется направляющими опорами, предотвращающими отклонение подъемной штанги и застревание обечайки из-за бокового кручения.

Контроль вибрационных трубопроводов: Трубопроводы на входе и выходе компрессоров и насосов (нефтегазовых/тепловых электростанций с высокочастотной вибрацией) к подвескам добавить ограничительные пластины для предотвращения высокочастотного воздействия и износа цапф шатунов.

Контроль экстремальных условий эксплуатации: Большие перепады температур при пуске и остановке, а также осадка фундамента оборудования, регулярная проверка отклонений указателя; в случае заедания или необычного шума немедленно остановите машину для технического обслуживания.

Ключевые моменты ежедневного осмотра и технического обслуживания

Регулярный цикл проверок (стандарт для энергетических объектов)

Ежемесячно: защита поверхности от коррозии, деформация корпуса, положение указателя, целостность резьбы подъемного стержня.

Ежеквартально: Ручная проверка гибкости движения шатуна, отсутствия заедания, отсутствия аномального шума трения.

Ежегодно: Перезамер нагрузки, смазка цапфы, антикоррозийная покраска; для морских платформ частота проверок сокращается до одного раза в полгода.

Обработка ошибок

Указатель превышает красную и синюю шкалу: отрегулируйте нагрузку на подъемную штангу на месте, замените подъемную раму, если она превышает диапазон регулировки.

Трещины пружин, деформация шатуна: Немедленно изолировать трубопровод и остановить его для замены.

Реконструкция системы требует повторной проверки: расширение трубопровода, изменение параметров среды/температуры, повторный расчет нагрузки и хода, замена подходящей подъемной рамы.

Ключевые моменты для сценариев специализированного использования в энергетической отрасли

Тепловая энергетика/атомная энергетика: основная паровая, подогревательная, высокотемпературная питательная вода, основная труба большого объема, вспомогательная подъемная труба цилиндра паровой турбины, строгий контроль дополнительных напряжений в отверстиях труб, чтобы предотвратить вибрацию агрегата и утечки.

Переработка нефти и газа: установка гидрирования, выход нагревательной печи, высокотемпературный трубопровод риформинга, выходной трубопровод башни, стандарт среды высокой температуры и высокого давления + средняя коррозионная среда для постоянного подъема.

Низкая температура СПГ: внешние трубопроводы низкотемпературных резервуаров для хранения, технологические трубопроводы болотного газа, большое низкотемпературное сжатие, выбор низкотемпературного индивидуального постоянного подъема.
