ВТяньшунь, мы занимаемся изготовлением опор для труб столько же времени, сколько занимаемся бизнесом — 14 лет. Возможно, у них нет движущихся частей, которые есть у пружинных опор, но во многих отношениях жесткие опоры для труб несут большую ответственность. Пружинный блок может выдержать неправильный ход на несколько миллиметров и при этом работать. Опора трубы меньшего размера, плохо сваренная или изготовленная из неправильного материала может внезапно выйти из строя, и когда это произойдет, труба уйдет вместе с ней. Вот почему мы относимся к каждому заказу на опоры для труб с таким же вниманием, как и к нашим более сложным заказам.постоянные пружинные опорыи регулируемые пружинные блоки.

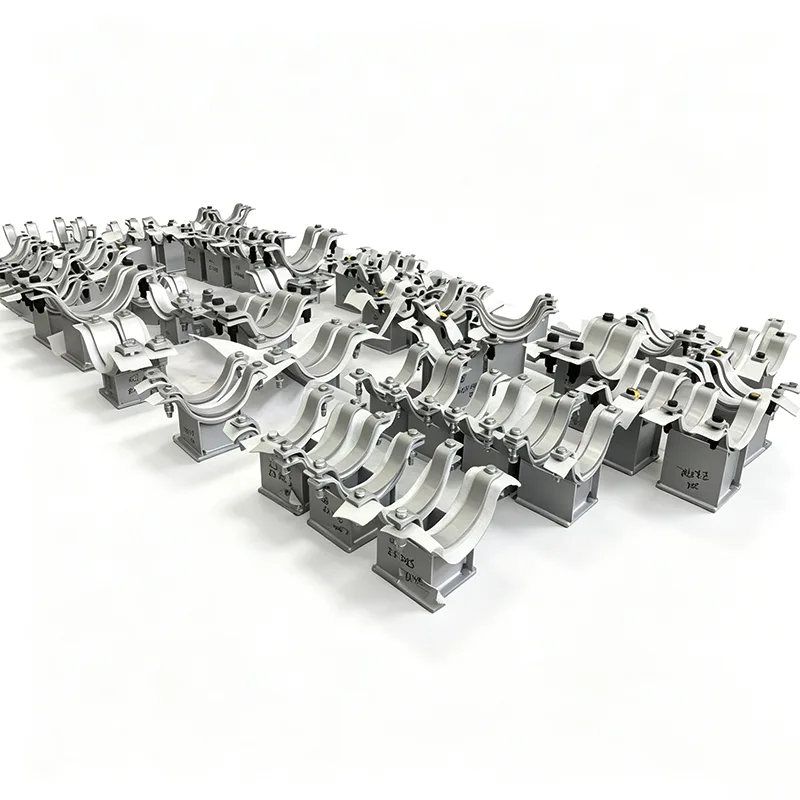

Работу опоры для труб описать просто, но каждый раз труднее выполнять ее правильно: удерживать трубу в нужном положении, нести ее вес, направлять или закреплять ее в соответствии с требованиями спецификации трубопровода. Мы производим широкий ассортимент — от базовых хомутов для труб на балке до Т-образных стоек.туфли-трубыдо специально разработанных направляющих пластин и прочных цапфовых опор. Для нас это не готовые детали из каталога; Мы изготавливаем трубы с учетом вашего размера трубы, толщины изоляции, данных нагрузки и условий установки.
Пройдите по любой трубной эстакаде, и вы увидите смесь: жесткие опоры для труб, воспринимающие собственный вес и направляющие боковое движение, пружинные подвески или регулируемые пружинные опоры, поглощающие вертикальное перемещение там, где это необходимо. Одно без другого не работает. Опора трубы, слишком жесткая в неправильном месте, может передать нагрузку прямо на фланец или патрубок сосуда. Вот почему наши инженеры всегда обращают внимание на полную схему поддержки, когда вы отправляете нам запрос, и поэтому мы без колебаний предлагаем предварительно изолированную опору для труб для холодных линий или направляющий башмак для длинного прямого участка, требующего контролируемого осевого перемещения.
Мы храним широкий ассортимент листов, труб и конструкционных профилей из углеродистой, нержавеющей и легированной стали, поэтому мы можем быстро приступить к изготовлению опор для труб. В таблице ниже перечислены материалы, которые мы используем чаще всего:
| Тип поддержки | Общий материал | Варианты отделки поверхности |
|---|---|---|
| Хомуты и хомуты для труб | Углеродистая сталь А36, SS304 | Окрашенные, оцинкованные или голые |
| Башмаки для труб (приварные) | Основание из углеродистой стали A105/A36, башмак из нержавеющей стали 304. | Краснооксидная грунтовка, горячее цинкование |
| Скользящие пластины и прокладки из ПТФЭ | Основа из углеродистой стали, связка из ПТФЭ | 25 % стеклонаполненный ПТФЭ, с ямочками для смазки. |
| Руководство поддерживает | Конструкционная сталь Q235B | Эпоксидная краска, грунтовка с высоким содержанием цинка. |
| Цапфа и опоры-пустышки | Бесшовная труба + кованый колпачок | По классу трубы |
| Вешалки и скобы для удилищ | сталь 45#, SS304 | Оцинкованный, гальванизированный |
Вся сварка конструкций выполняется сертифицированными сварщиками, и мы проводим визуальную и размерную проверку каждой опоры перед тем, как она покинет цех. Если ваш проект требует неразрушающего контроля (PT, MT или UT) определенных сварных швов, мы можем включить это в объем работ.
Каждый день мы работаем по следующим международным кодам:
ANSI/MSS SP‑58 – Опоры и подвески для труб
ASME B31.3 и B31.1 – Технологические и силовые трубопроводы
Раздел IX ASME – Квалификация сварщика
EN 1090 – Конструкционная сталь (где требуется маркировка CE)
GB/T 17116 – китайский национальный стандарт
Наша система ISO 9001:2015 охватывает всю производственную цепочку, и отслеживание материала поддерживается от номера плавки необработанной стали до бирки окончательной сборки опоры.
В1: Можете ли вы сопоставить наши существующие стандартные чертежи опор для труб?
Да, именно так поступает большинство наших заказов. Отправьте нам стандартные чертежи опор, изометрические изображения или просто график опор труб с разметкой, и мы изготовим их по точным размерам. Мы регулярно работаем со стандартными библиотеками EPC.
В2: В чем разница между башмаком для трубы и опорой для трубы?
В повседневном разговоре люди часто используют эти термины как синонимы. Строго говоря, башмак трубы представляет собой особый тип опоры трубы — стальной профиль, приваренный к нижней части трубы для приподнятия ее над конструкционной сталью. Опора для труб — это более широкое семейство, в которое входят башмаки, зажимы, направляющие, цапфы и узлы подвесных стержней. Мы производим как башмаки для труб, так и комплектные опоры для труб.
В3: Как вы работаете с изолированными или холодными линиями?
Для линий с горячей изоляцией мы увеличиваем высоту башмака, чтобы очистить изоляцию. Для холодных или криогенных линий мы поставляем предварительно изолированные опоры для труб с жестким пенопластовым блоком, прикрепленным к башмаку для предотвращения передачи холода и конденсации. Сообщите нам толщину и материал изоляции, и мы разработаем обувь в соответствии с ней.
В4: Каково время выполнения партии опор для труб?
Стандартные опоры из углеродистой стали: 15–25 дней, в зависимости от количества. Нержавеющая сталь или большие сложные узлы: 25–35 дней. Для оптовых заказов, привязанных к графику проекта, мы можем поэтапно осуществлять поставки в соответствии с вашей последовательностью строительства.
В5: Вы также поставляете структурные закладные пластины и Т-образные стойки?
Можем, если этого требует ваш проект. Обычно опоры для труб являются связующим звеном между трубой и конструкцией. Если вам также нужны закладные пластины, опорные пластины или стальные Т-образные стойки, мы можем упаковать все вместе, что упрощает логистику на объекте.
Опоры для труб могут не иметь движущихся частей, но мы все равно осуществляем структурированный процесс контроля качества:
Проверка входного материала на соответствие заводским сертификатам
Проверка размеров после резки и сверления.
Проверка сборки перед сваркой
Визуальный контроль сварных швов, плюс дополнительный неразрушающий контроль, если указано
Проверка размеров и углов готовой сборки.
Проверка качества поверхности и покрытия
Каждая поставка сопровождается накладной, в которой каждая опора указана по ее идентификационному номеру, поэтому ваша рабочая группа может без догадок сопоставить детали с изометрическим чертежом.
Некоторые опоры для труб покидают наш завод в виде полностью стандартной детали. Общие настройки включают в себя:
Увеличенная высота башмаков для обеспечения толстой изоляции или противопожарной защиты.
Регулируемые основания скольжения с накладками из ПТФЭ для скольжения с низким коэффициентом трения.
Металлоизделия из нержавеющей стали для морских и береговых установок.
Особая грузоподъемность — мы создали опоры для труб большого диаметра, по которым проходят трубы диаметром 40 дюймов.
Антивибрационные хомуты с неопреновой подкладкой для трубопроводов поршневого компрессора
Опоры из жаропрочных сплавов для печей и линий риформинга
Вы не ограничены тем, что есть в каталоге. Отправьте нам свои требования, и мы изготовим именно то, что вам нужно.
Несколько вещей, которые мы собрали за эти годы, которые могут вам помочь:
Если ваша труба будет подвергаться гидроиспытаниям, убедитесь, что опоры труб рассчитаны на затопленный вес. Многие сбои в поддержке случаются во время тестирования, а не во время эксплуатации.
На длинных эстакадах для труб избегайте чрезмерного направления. Оставьте место для осевого перемещения. Мы можем включить в конструкцию наших башмаков скользящие пластины с известным коэффициентом трения, чтобы удерживать реактивные нагрузки в пределах напряжений вашей трубы.
Если опора трубы будет подвергаться воздействию огня, укажите огнестойкое покрытие или конструкцию, которая не разрушится в течение требуемого периода огнестойкости. Можем посоветовать практические варианты.
Для труб из нержавеющей стали всегда используйте опорные компоненты из нержавеющей стали или, по крайней мере, неметаллический вкладыш (ПТФЭ или неопрен), чтобы избежать гальванической коррозии в точке контакта.
Мы не дистрибьютор, который забирает детали со склада. Мы — фабрика, которая режет сталь, сваривает узлы, обрабатывает контактные поверхности, наносит покрытия и отправляет продукцию непосредственно на ваш объект или к консолидатору. Наша команда видела достаточно отказов опор труб в полевых условиях, чтобы знать, что небольшая дополнительная осторожность во время изготовления имеет большое значение в будущем.
Если вам нужны двадцать простых сварных башмаков или двести сложных направляющих с направляющими пластинами, мы предоставим вам цену напрямую с завода, реалистичный график поставок и комплект производственных чертежей для вашего утверждения, прежде чем мы начнем резать сталь. Более 70% нашего бизнеса приходится на клиентов, которые сделали заказ один раз и никогда не удосужились пройти квалификацию у другого поставщика.
Если в вашем следующем проекте требуются опоры для труб, башмаки для труб или предварительно изолированные опоры для труб, отправьте нам список опор или стандартные чертежи. Мы предоставим подробное предложение, обычно в течение 24 часов. И, как всегда, вы можете посетить нашу фабрику в Янчжоу и посмотреть, как мы создаем вещи.
