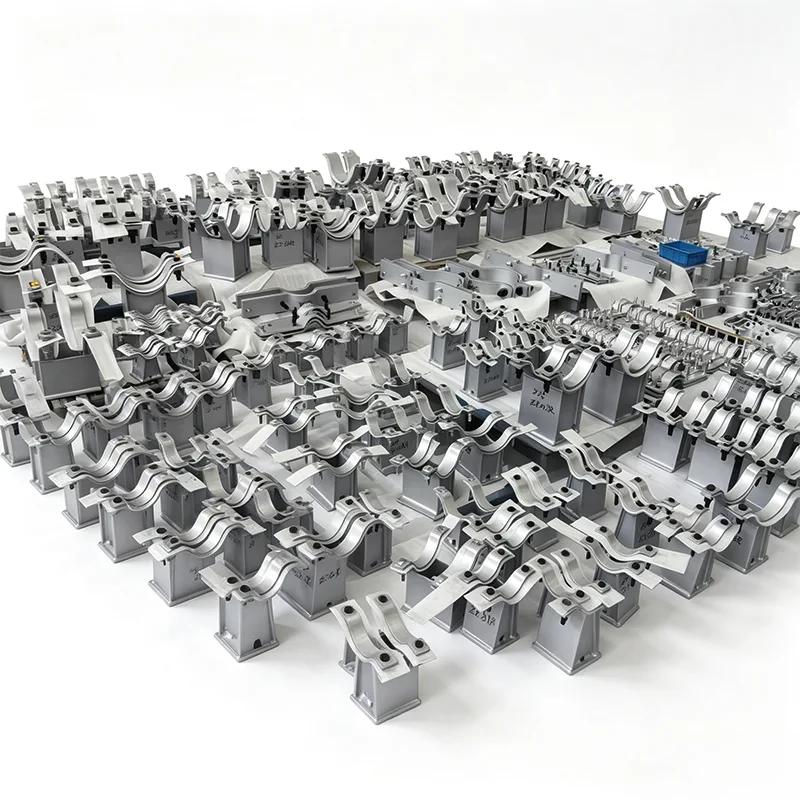

Опоры седловых труб из нержавеющей стали

Когда опоре трубы приходится находиться на засоленном прибрежном заводе, подвергаться агрессивным химическим промывкам или десятилетиями оставаться без обслуживания внутри стерильной технологической линии, выбор материала решает все. В Янчжоу Тяньшунь мы проектируем и поставляем системы опор для труб с 2012 года, а наши опоры для труб из нержавеющей стали созданы именно для таких ситуаций, когда стандартная углеродистая сталь просто не выдерживает.

Каждая опора седла стойки из нержавеющей стали, которую мы поставляем, отражает 14-летний опыт прямых отзывов от EPC-подрядчиков, инженеров по техническому обслуживанию и владельцев проектов из более чем 45 стран. Мы узнали, что работает, а что выходит из строя на ранних стадиях и как определить типичные точки отказа задолго до того, как опора коснется вашей трубы.

Что вы получаете с седлом Tianshun из нержавеющей стали

Целостность материала, которую можно проследить

Мы обрабатываем корпуса седел и компоненты стоек из цельных пластин и прутков из нержавеющей стали 304 (UNS S30400) или 316L (UNS S31603), а не из литых эквивалентов. Каждая партия материала поставляется с сертификатом заводских испытаний EN 10204 3.1, и мы поддерживаем полную отслеживаемость от получения сырья до окончательного контроля. Для проектов, требующих повышенной устойчивости к точечной коррозии, по запросу доступны дуплексные марки 2205 или супераустенитные марки.

Продуманная форма, а не просто изогнутая пластина

Радиус седла обрабатывается с высокой точностью, чтобы соответствовать фактическому наружному диаметру вашей трубы, обычно от 1 дюйма до 48 дюймов и больше. Это исключает точечную нагрузку, которая может возникнуть при использовании обычных V-образных опор. На горячих линиях мы часто увеличиваем ширину седла и включаем направляющие пластины из ПТФЭ или графита с низким коэффициентом трения непосредственно в конструкцию, чтобы опора работала вместе с тепловым движением вашей трубы, а не против него.

Конструкция стойки, делающая установку предсказуемой

Сама стойка – вертикальная стойка, которая соединяет седло с конструкционной сталью – доступна в конфигурациях с фиксированной или регулируемой высотой. Неподвижные стойки обычно представляют собой цельную сварную конструкцию из швеллера, двутавровой балки или трубы из нержавеющей стали со сварным швом с полным проваром в основании седла. Регулируемые конструкции включают в себя резьбовой шток и стопорную гайку, что позволяет точно устанавливать высоту во время горячего выравнивания без резки или повторной сварки.

Все несущие сварные швы выполняются сертифицированными сварщиками в соответствии с процедурами, квалифицированными в соответствии с разделом IX ASME, при необходимости предоставляются карты сварных швов и неразрушающий контроль (PT или RT). Поверхностная обработка после сварки стандартно протравливается и пассивируется для восстановления полной коррозионной стойкости.

Как справляются с нагрузками

Мы не просто предполагаем, что «нержавеющая сталь прочная». Наши инженеры проверяют каждую сборку стойки на предмет сочетания вертикального собственного веса, тяги при тепловом расширении, случайных ветровых или сейсмических нагрузок, а также любого подъема, который может возникнуть при изменении направления. Если ваш проект имеет определенные нормы проектирования (ASME B31.1, B31.3, EN 13480 и т. д.), мы можем предоставить соответствующий анализ напряжений и данные о нагрузках. Мы отгрузили опоры, рассчитанные на вертикальные нагрузки от нескольких сотен Ньютонов до более 300 кН.

Где вы увидите эти опоры в эксплуатации

За прошедшие годы наши опоры для седельных труб из нержавеющей стали использовались в таких местах, где отказ невозможен:

Терминалы регазификации СПГ – седла 316L в морской среде под открытым небом с непрерывным солевым туманом.

Петли для фармацевтической воды для инъекций – нержавеющая сталь 304 с полным пакетом документации и вариантами электрополированной отделки.

Заводы по производству пищевого масла и напитков – опоры имеют гигиенические профили, минимальное количество щелей и, при необходимости, материалы прокладок, соответствующие требованиям FDA.

Химическая обработка и хранение каустика – специально отобранные марки для устойчивости к хлоридному коррозионному растрескиванию под напряжением.

Верхние строения морской платформы – регулируемые стойки, позволяющие выравнивание после осадки конструкции, все из стали 316L с полной сторонней проверкой.

Как мы обеспечиваем настоящее качество

Каждая сборка седла стойки перед выпуском проходит через нашу собственную испытательную лабораторию:

Проверка размеров по согласованным производственным чертежам

PMI (положительная идентификация материала) для подтверждения класса деталей из нержавеющей стали.

Капиллярный или радиографический контроль критических сварных швов (по спецификации клиента)

Нагрузочное тестирование новых или сильно адаптированных конструкций по запросу.

Наша фабрика сертифицирована по стандарту ISO 9001:2015, и мы привыкли работать со сторонними инспекторами из SGS, Bureau Veritas, TÜV и представителями клиентов во время производства и окончательной проверки.

Персонализация — это норма, а не дополнительная плата

Очень немногим проектам требуется «каталоговое» седло стойки из нержавеющей стали. Большинство из них требуют регулировки – другие размеры опорной плиты, особая схема расположения отверстий для болтов, увеличенная высота для очистки изоляции, определенный угол охвата седла, встроенные направляющие или прижимные зажимы. Это нормально. Мы построили наш производственный процесс на основе мелкосерийных заказов по индивидуальному заказу. Отправьте нам техническое описание трубы, фасад металлоконструкции или простой эскиз, и наши инженеры вернут чертеж предложения в течение 2-3 рабочих дней.

Для проектов с повторяющимися требованиями к трубным эстакадам мы можем заранее разработать полный график поддержки, определить возможности оптимизации и снизить общую стоимость установки без ущерба для соответствия нормам.

Последнее замечание о надежности

Большинство наших заказов на опоры для труб из нержавеющей стали поступают от клиентов, которые уже установили у нас опоры из углеродистой стали и вернулись специально для модернизации из нержавеющей стали. Когда у вас есть спецификация трубы, которая требует, чтобы «все смачиваемые и внешние опорные компоненты были устойчивыми к коррозии», мы понимаем, что это означает, что седло стойки является частью системы, а не второстепенной мыслью. Мы строим его таким образом, таким же образом проверяем и таким же образом документируем.

Нужна расценка или быстрый технический обзор?

Свяжитесь с нашей командой инженеров по адресу [электронная почта/телефон] и сообщите размер вашей трубы, требуемую высоту и условия нагрузки. Обычно для стандартных запросов вы получите полное предложение менее чем за 24 часа. Мы также рады организовать посещение завода в Янчжоу: увидеть, как седла из нержавеющей стали проходят путь от пластины до окончательной сборки, — лучший способ понять разницу, которую имеет реальный производственный контроль.

Часто задаваемые вопросы

1. Какие марки нержавеющей стали вы предлагаете для седел стоек и как мне узнать, что я действительно получаю 316L?

В наш стандартный ассортимент входят пластины и прутки из стали 304 (UNS S30400) и 316L (UNS S31603). Для сред с высоким содержанием хлоридов или морских сред мы настоятельно рекомендуем 316L из-за содержания в нем молибдена, который значительно повышает устойчивость к точечной коррозии. Каждая плавка материала, которую мы получаем, сопровождается сертификатом прокатных испытаний EN 10204 3.1, и перед началом резки или сварки наша собственная лаборатория выполняет PMI (положительную идентификацию материала) с использованием ручного рентгенографического анализа марок нержавеющей стали. Вы получите копию этого отчета PMI в своем окончательном пакете документации – никаких догадок, никаких «доверьтесь мне».

2. Можете ли вы изготовить седло, соответствующее нестандартному внешнему диаметру трубы или толщине изоляции?

Да, для нас это обычное дело. Вы указываете фактический внешний диаметр трубы (и внешний диаметр изоляции, если седло установлено на изолированной трубе), а мы обрабатываем радиус седла, чтобы он точно соответствовал этому размеру. Это не изогнутая пластина, которая «выглядит близко» — контактная поверхность фрезеруется до заданного радиуса, обычно с углом охвата от 120° до 180° в зависимости от нагрузки и требований к боковому сдерживанию. Мы также можем увеличить высоту седла, чтобы очистить изоляцию и облицовку без необходимости резки на месте.

3. Предоставляете ли вы номинальную нагрузку и расчеты напряжений для нестандартных стоек в сборе?

Абсолютно. Наша команда инженеров регулярно выполняет проверки вертикальной нагрузки, горизонтальной тяги и комбинированного напряжения в соответствии с ASME B31.1, B31.3 или нормами, выбранными вашим проектом. Мы предоставим расчетный лист, показывающий проверку устойчивости колонны стойки, нагрузку на опорную плиту, прочность сварного шва и натяжение/срез болтов, если применимо. Если ваш проект требует независимой проверки, у нас нет проблем с сотрудничеством с назначенным вами сторонним инженером.

4. Какие стандарты сварки и контроля вы соблюдаете для опор из нержавеющей стали?

Все несущие сварные швы на седлах стоек из нержавеющей стали выполняются квалифицированными сварщиками в соответствии с WPS, сертифицированным в соответствии с разделом IX ASME. Типичное соединение между седлом и стойкой представляет собой сварной шов с разделкой с полным проваром и гладким у основания. В зависимости от вашей спецификации мы выполняем цветную дефектоскопию (PT) или рентгенографию (RT) критических сварных швов. После сварки каждая сборка нержавеющей стали травится и пассивируется для удаления теплового оттенка и восстановления пассивного слоя оксида хрома. Вы можете увидеть разницу: однородная серебристая поверхность без синего цвета вокруг зоны сварки.

5. Могу ли я получить стойку с регулируемой высотой и насколько точна регулировка высоты?

Да, мы предлагаем регулируемые стойки с резьбой и стопорной гайкой, которые обычно используются там, где требуется точная настройка высоты во время горячего выравнивания или где высота конструкционной стали может меняться. Типичный диапазон регулировки составляет ±25 мм, а тонкая резьба обеспечивает точность по вертикали 1–2 мм. После установки контргайка затягивается и прихватывается для предотвращения смещения во время работы. Путь полной нагрузки является механическим (срез резьбы), и мы подбираем стержень соответствующим образом – не полагаясь на прихваточный шов, который выдержит нагрузку.

6. Подходят ли ваши опоры из нержавеющей стали для гигиенических или промывных сред (пищевая, фармацевтическая промышленность)?

Да, и мы поставили много партий для этих приложений. В соответствии с гигиеническими требованиями мы устраняем плоские горизонтальные поверхности и щели, где это возможно, и доводим сборку до шероховатости поверхности Ra не менее 0,8 мкм (32 микродюйма) или подвергаем электрополировке, если указано. Мы также используем противозадирные составы, соответствующие требованиям FDA, для резьбы и избегаем ферритного загрязнения, сохраняя все инструменты и рабочие поверхности предназначенными для нержавеющей стали. Пакет документации может включать отчеты о шероховатости поверхности и подробные сертификаты очистки.

7. Какую документацию я получу вместе с моим заказом?

Стандартная поставка включает в себя:

Полноразмерный отчет о проверке, показывающий фактические размеры по сравнению с размерами, указанными на чертеже.

Сертификаты материалов EN 10204 3.1 для всех деталей из нержавеющей стали.

Отчет PMI (для проверки сплава)

Карта сварных швов и отчеты неразрушающего контроля (PT/RT, если применимо)

Сертификат травления и пассивации

Декларация о соответствии и упаковочный лист с номерами плавок.

Мы также можем предоставить сборники данных, составленные в соответствии с форматом вашего проекта. Около 80% наших заказов на поддержку нержавеющей стали теперь включают как минимум базовый MDR (запись данных производителя).

8. Каков реальный срок поставки партии изготовленных на заказ седел стоек из нержавеющей стали?

Для количества от 5 до 50 штук нестандартных размеров и стандартного материала 304/316L наше типичное время выполнения заказа составляет 20–30 рабочих дней с момента утверждения чертежа. Более крупные заказы или заказы, требующие дуплексной нержавеющей стали, могут быть продлены до 35–45 дней. Если у вас критически важные сроки, мы можем обсудить ускорение — часто мы можем сократить срок на 5–7 рабочих дней за счет резервирования материала и переноса смен, но мы всегда будем прозрачны в отношении того, что осуществимо без ущерба для качества сварки или этапов проверки.
