Как опытный производитель опор трубопроводов,ТяньшуньобеспечиваетПредварительно изолированная опора для трубрешения, разработанные для компенсации теплового движения при сохранении непрерывности изоляции. Эти интегрированные узлы помогают в промышленных проектах уменьшить образование тепловых мостов, упростить установку и повысить надежность изолированных трубопроводных систем.
Предварительно изолированная опора для труб сочетает в себе несущую изоляцию и скользящую поверхность с низким коэффициентом трения, что позволяет трубопроводам расширяться и сжиматься без ущерба для тепловой защиты. В отличие от обычных опор, которые требуют разрезания и восстановления изоляции на месте, интегрированная конструкция помогает поддерживать непрерывную изоляционную оболочку и более надежную пароизоляцию. В этой статье объясняется, как работают эти опоры, какие материалы подходят для различных рабочих температур, как выбрать правильную конфигурацию и что инженеры должны учитывать при выборе опоры для работы с паром, охлажденной водой или криогенной средой.
1. Что такое предварительно изолированная опора для труб?
2. Как работает раздвижная и изоляционная система?
3. Каковы основные инженерные преимущества?
4. Какие материалы подходят для разных температур?
5. Как выбрать подходящую опору для трубных направляющих?
6. Где используются предварительно изолированные опоры для труб?
7. Что следует проверить покупателям перед заказом?
9. Как Тяньшунь может поддержать ваш проект?

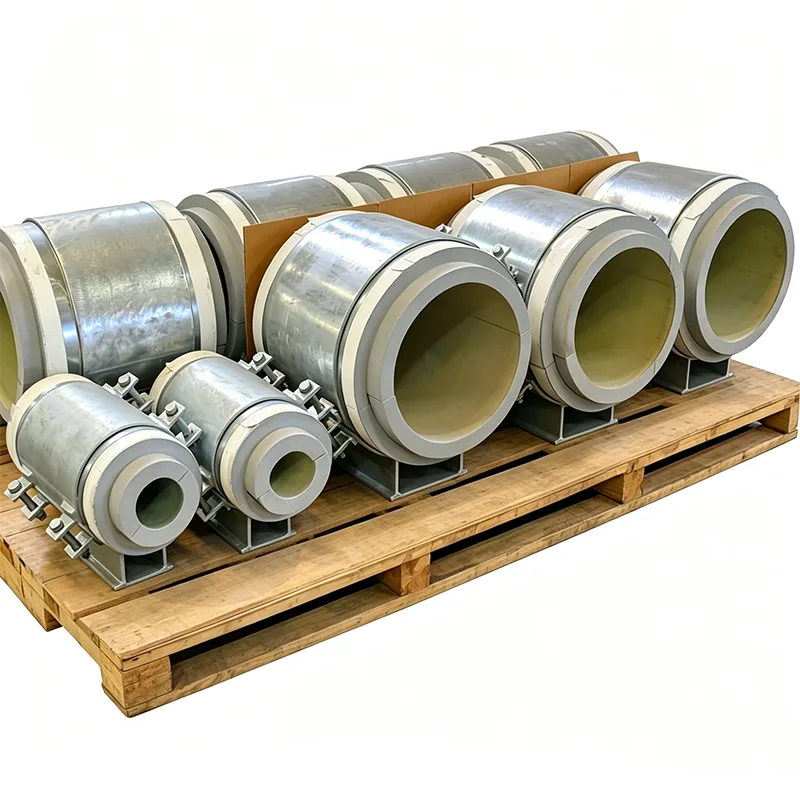

Предварительно изолированная опора для труб — это инженерный компонент, который поддерживает изолированный трубопровод, обеспечивая при этом контролируемое перемещение вдоль его оси. Он объединяет структурную опору, несущий изоляционный блок и скользящий интерфейс в согласованный узел.
Промышленные трубопроводы претерпевают изменения в размерах по мере повышения и понижения рабочих температур. Паропроводы расширяются во время запуска, трубопроводы охлажденной воды испытывают температурные условия, отличные от условий окружающей среды, а криогенные трубопроводы значительно сжимаются во время работы. Если система поддержки препятствует необходимому движению, в соединениях труб, патрубках оборудования, анкерах и других точках конструкции могут возникнуть чрезмерные усилия.
Обычные опоры могут создать еще одну проблему: изоляция часто прерывается в месте расположения опор. Рабочим на объекте может потребоваться разрезать изоляцию вокруг металлического башмака и впоследствии восстановить защитную оболочку. Плохое выравнивание, сжатая изоляция или неполная герметизация могут снизить тепловые характеристики.
Предварительно изолированная скользящая опора решает эти проблемы, сочетая тепловую изоляцию и контролируемое движение в одном блоке заводской сборки. Конструкция должна соответствовать нагрузке трубопровода, температуре, характеристикам изоляции и ожидаемому смещению.
Конструкция предназначена для передачи нагрузки трубы на опорную конструкцию, сохраняя при этом механизм скольжения отдельно от основной функции изоляции. Каждый компонент имеет определенное инженерное назначение.
Жесткий изоляционный блок поддерживает нагрузку на трубу, ограничивая при этом теплообмен между трубой и стальной конструкцией. Его материал, толщина, прочность на сжатие и геометрия должны соответствовать расчетной температуре и условиям нагрузки. Блок следует проверить на рабочие, монтажные и применимые испытательные нагрузки.
В типичной конфигурации используется скользящая поверхность из полированной нержавеющей стали в сочетании с скользящей пластиной, пропитанной ПТФЭ или графитом. Точное расположение зависит от конструкции. Интерфейс допускает осевое перемещение, помогая контролировать трение и возникающие в результате силы, передаваемые на опорную конструкцию.
Требуемый ход скольжения следует определять на основе анализа напряжений трубопровода. Проектировщики должны учитывать прогнозируемое смещение, направление движения, коэффициент трения, реакции опоры и соответствующие допуски к условиям проекта.
Для холодных и криогенных систем контроль влажности особенно важен. Встроенный уплотнительный фланец может обеспечить определенную точку соединения соседней изоляционной оболочки и пароизоляции. Правильная герметизация на месте эксплуатации помогает ограничить проникновение влаги, которая в противном случае может ухудшить характеристики изоляции и увеличить риск коррозии.
Раздвижной интерфейс также нуждается в соответствующей защите от строительного мусора, воды и других загрязнений. Окончательный вид корпуса и детали уплотнений должны быть подтверждены по утвержденным чертежам изготовителя.
Интеграция функций изоляции и скольжения может улучшить согласованность установки и уменьшить распространенные проблемы в местах опор труб.
Эти преимущества зависят от правильного проектирования и установки. Скользящая опора не может компенсировать неправильную модель напряжения в трубе, недостаточную прочность изоляции, недостаточный ход или плохую пароизоляцию.
Выбор материала является одним из наиболее важных шагов при выборе предварительно изолированной опоры для труб. Изоляция должна выдерживать рабочую температуру и сжимающую нагрузку, сохраняя при этом приемлемые тепловые характеристики. Скользящие материалы также должны быть совместимы с ожидаемой нагрузкой, движением, окружающей средой и требованиями к техническому обслуживанию.
| Приложение | Потенциальный изоляционный материал | Ключевые факторы выбора |
|---|---|---|
| Охлажденная вода и рассол | ПИР высокой плотности | Теплопроводность, влагостойкость и прочность на сжатие. |
| Низкотемпературные технологические трубопроводы | PIR или пеностекло | Расчетная температура, пароизоляция и несущая способность |
| Криогенные трубопроводы | Ячеистое стекло | Пригодность к экстремально низким температурам и защита от влаги. |
| Паровые и горячие технологические линии | Силикат кальция | Температурный диапазон, механическая прочность и тепловые характеристики |
| Специализированные высокотемпературные применения | Утеплитель на основе перлита или микропористый. | Температурные пределы и поведение при сжатии, зависящие от проекта |
Как описано на странице продукта «Предварительно изолированные опоры для труб Tianshun», варианты материалов могут охватывать условия эксплуатации в диапазоне от -196°C до +650°C, в зависимости от выбранной изоляции и конкретной конструкции. Эти конечные точки не следует интерпретировать как универсальный рейтинг для каждой конфигурации.
Прежде чем утверждать окончательную спецификацию, инженеры должны подтвердить допустимую рабочую температуру, прочность на сжатие при расчетной температуре, толщину изоляции, пределы скользящего материала и совместимость всех компонентов.
Выбор опоры только на основе номинального диаметра трубы может привести к дорогостоящим изменениям конструкции. Надежная спецификация учитывает механические, термические и монтажные требования вместе.
Определите нормальную рабочую температуру, минимальную и максимальную расчетную температуру, условия давления и соответствующие сценарии запуска или остановки. Эти факторы влияют на выбор изоляции и ожидаемое перемещение трубопровода.
Укажите вес рабочей трубы, вес жидкости, вес изоляции и оболочки, применимые динамические нагрузки и соответствующие нагрузки при гидроиспытаниях. Изоляционный блок необходимо проверять на соответствие нормативному варианту нагрузки, а не только на соответствие нормальному рабочему весу.
Используйте утвержденный анализ напряжения трубопровода, чтобы определить ожидаемое перемещение в месте опоры. Подтвердите направление движения, расчетное смещение, размеры скользящего интерфейса и требуемый зазор.
Укажите наружный диаметр трубы, изоляционный материал, толщину изоляции и требования к пароизоляции. Геометрия опоры должна совпадать с прилегающей изоляционной системой и избегать образования зазоров или уязвимых уплотняющих переходов.
Определите, требуется ли для опоры стандартная конфигурация скольжения, боковые направляющие пластины или другие ограничения, специфичные для проекта. Направляющие опоры могут допускать осевое перемещение, ограничивая при этом боковое смещение, но места фиксации должны быть согласованы с общим расчетом напряжений трубопровода.
Для более широкого обзора конфигураций опор ознакомьтесь с ассортиментом опор для промышленных труб Tianshun и согласуйте выбранную опору с полным графиком поддержки проекта.
Эти опоры особенно полезны там, где трубопроводу требуется как тепловая защита, так и контролируемое движение. Общие приложения включают в себя:
Рассмотрим трубопровод охлажденной воды, установленный во влажном промышленном здании. Если обычная стальная опора нарушает изоляцию, вокруг опоры может образовываться конденсат, что потенциально способствует коррозии и ухудшению изоляции. Правильно выбранная предварительно изолированная скользящая опора может уменьшить этот тепловой мост, позволяя трубе двигаться так, как задумано.
Фактический результат зависит от технических характеристик изоляции, опорных нагрузок, условий окружающей среды, качества монтажа и целостности всей системы пароизоляции.
Для групп проектных закупок полное техническое обследование помогает производителям подготовить более точное предложение и снижает риск несоответствий в спецификациях.
Прежде чем запросить предложение, подготовьте следующую информацию:
Попросите производителя подтвердить проектные предположения, допустимые нагрузки, изоляционные свойства, ход скольжения и детали интерфейса. При необходимости организуйте проверку третьей стороной или тестирование под свидетелем в качестве отдельно определенной проектной услуги.
Заводская проверка и документация могут улучшить отслеживаемость, но покупателям следует различать внутренние проверки качества и испытания, проводимые независимо аккредитованной третьей стороной. Объем проверки должен быть согласован до начала производства.
Стандартный башмак трубы в первую очередь поддерживает трубопровод, и может потребоваться обрезка и восстановление изоляции вокруг него. Предварительно изолированная скользящая опора для труб объединяет несущий изоляционный блок и скользящий интерфейс, помогая сохранить тепловую изоляцию и при этом компенсировать заданное движение.
Рабочий диапазон зависит от изоляционного материала и конструкции всего узла. Tianshun перечисляет варианты в диапазоне от примерно -196°C для подходящих криогенных конфигураций до +650°C для соответствующей высокотемпературной изоляции. Фактический допустимый диапазон должен быть подтвержден для выбранных материалов, нагрузок и условий эксплуатации.
Требуемый ход определяется посредством анализа напряжения трубопровода с учетом теплового расширения или сжатия, местоположения опоры, направления движения и соответствующих сценариев эксплуатации. Поверхность скольжения должна обеспечивать достаточный ход, не достигая механических пределов.
Да. Направляющие пластины могут быть встроены в подходящие конфигурации, чтобы обеспечить осевое перемещение и ограничить боковое смещение. Расположение направляющих и зазоры должны быть согласованы с анализом напряжений трубопровода и проектом поддержки проекта.
В зависимости от согласованного объема поставки документация может включать сертификаты на стальные материалы, таблицы данных изоляционных материалов, информацию об испытаниях на трение скольжения, отчеты о проверке размеров и соответствующие протоколы заводских проверок. Подтвердите необходимые стандарты, отслеживаемость и любые требования к стороннему тестированию в спецификации покупки.
Надежная опора для скольжения труб с предварительной изоляцией должна сочетать структурную нагрузку, теплоизоляцию, характеристики скольжения и защиту от влаги. Рассмотрение этих требований как единого скоординированного проекта помогает снизить неопределенность при установке и обеспечивает долгосрочную надежность трубопровода.
Тяньшунь производит продукцию для поддержки трубопроводов на своем предприятии в Янчжоу с 2012 года и поставляет решения для промышленных трубопроводов, включая пар, охлажденную воду и криогенные системы. Изучив размеры труб, требования к изоляции, расчетные нагрузки и данные о перемещении, команда инженеров может помочь определить подходящую конфигурацию опоры и уточнить документацию, необходимую для вашего проекта.
Если вы ищете индивидуальныйПредварительно изолированная опора для трубДля новой установки или модернизации существующего трубопровода подготовьте график опор труб, спецификации изоляции и данные анализа напряжений, прежде чем запрашивать предложение. Посетите страницу продукта Tianshun, чтобы просмотреть доступные подходы к проектированию исвязаться с намичтобы обсудить ваши технические требования, варианты материалов, объем проверки и потребности в реализации проекта.
