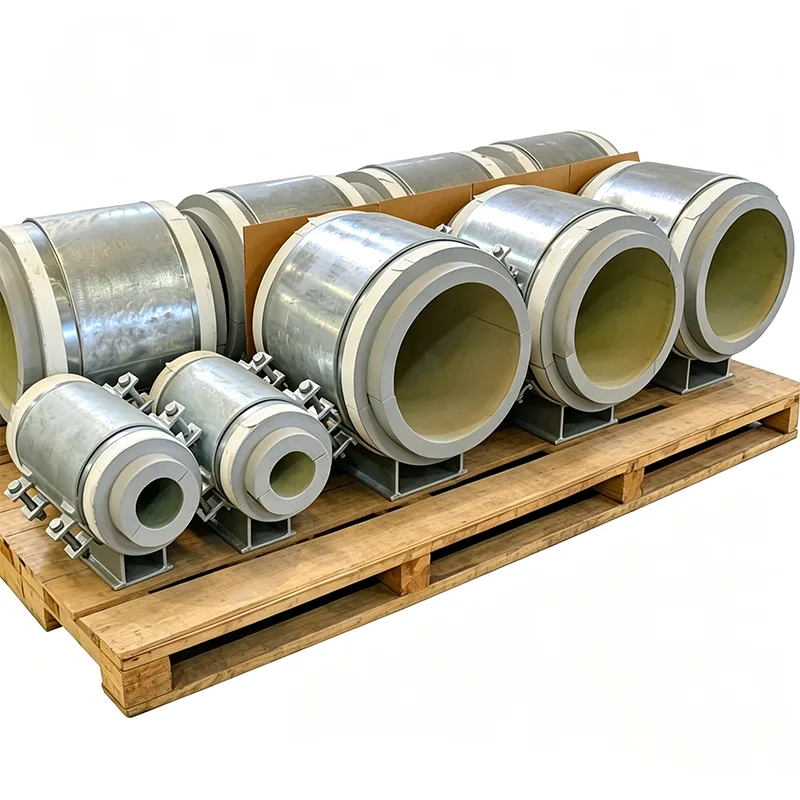

Предварительно изолированная опора для труб

Труба, которая расширяется и сжимается при изменении температуры, должна двигаться на своих опорах. Труба, которая должна оставаться изолированной, нуждается в непрерывной тепловой оболочке. Удовлетворение обоих требований в одной и той же точке опоры обычно означает установку отдельной направляющей пластины и последующую обрезку изоляции вокруг нее на месте — последовательность действий, которая оставляет место для смещения, сжатия изоляции и ненадежного пароизоляции. Предварительно изолированная опора для труб решает эту проблему, объединяя механизм скольжения и изоляционный блок в единый блок заводской сборки, который прибывает на объект готовый принять трубу и прилегающую изоляцию.

Мы производим эти интегрированные скользящие опоры на нашем заводе в Янчжоу с 2012 года для паропроводов, сетей охлажденной воды и криогенных перекачивающих труб в более чем 45 странах. Каждая сборка спроектирована таким образом, чтобы труба могла свободно перемещаться, изоляция оставалась неповрежденной, а несущая сталь сохраняла безопасную температуру.

Как функции скольжения и изоляции работают вместе

Опорный корпус содержит жесткий изоляционный блок высокой плотности, который передает нагрузку трубы от седла вниз к опорной плите. Никакой металл не соприкасается с металлом на пути нагрузки: сама изоляция действует как тепловой разрыв. Под изоляционным блоком во время изготовления точно позиционируется пара скольжения с низким коэффициентом трения.

Верхний скользящий элемент представляет собой полированный лист нержавеющей стали, прикрепленный к нижней стороне изоляционного блока или к промежуточной пластине, распределяющей нагрузку.

Нижний скользящий элемент представляет собой прокладку из ПТФЭ или графита, прикрепленную к верхней части стальной опорной плиты.

Весь интерфейс направляющей заключен в опорный корпус и защищен от строительной пыли, песка, переносимого ветром, и влаги, которая может увеличить трение или вызвать коррозию с течением времени.

Площадь поверхности скольжения и длина хода рассчитываются на основе данных анализа напряжений вашей трубы. Мы добавляем щедрый запас сверх максимального ожидаемого смещения, чтобы даже необычный переходный процесс не вывел опору за пределы расчетного диапазона.

Изоляция, которая работает при вашей рабочей температуре

Материал изоляционного блока выбирается с учетом конкретных температурных условий вашей линии, а не из стандартного набора. Наши стандартные варианты материалов включают в себя:

PIR высокой плотности (полиизоцианурат): для охлажденной воды, рассола и холода до -50°C.

Ячеистое стекло: для криогенных применений при температуре до -196°C, где влагонепроницаемость имеет решающее значение.

Силикат кальция: для пара, горячего масла и технологических линий до 650°C.

Плиты на основе перлита или микропористые: для применений, требующих очень низкой теплопроводности при экстремальных температурах.

Каждый блок обрабатывается в соответствии с диаметром трубы и толщиной изоляции, указанными в проекте. Его прочность на сжатие проверяется при полной гидроиспытательной нагрузке, а не только при эксплуатации, чтобы предотвратить разрушение во время ввода в эксплуатацию.

Пароизоляция, которая не прерывается

Металлический корпус колодки изготовлен со встроенным уплотнительным фланцем. Когда бригада на объекте устанавливает изоляцию трубы и внешнюю обшивку, они подносят пароизоляцию непосредственно к этому фланцу и герметизируют ее клеем или лентой. В результате получается сплошная, поддающаяся проверке оболочка, которая проходит прямо через место опоры — без зазоров, без вырезанных вручную заплат, без необходимости полагаться только на мастику, нанесенную на месте.

Документация и надежность

Каждая предварительно изолированная направляющая поставляется с полным комплектом документации:

Сертификаты EN 10204 типа 3.1 для всех стальных деталей.

Таблицы данных изоляционных материалов с указанием значений теплопроводности и прочности на сжатие при расчетной температуре.

Сертификаты коэффициента трения скользящей пластины, подтвержденные лабораторными испытаниями.

Отчеты о размерах, подтверждающие диапазон перемещения, толщину блока и размеры опорной плиты.

Общие приложения

Эстакады пароконденсатных труб на электростанциях и промышленных объектах.

Линии охлажденной воды и централизованного холодоснабжения, в которых скользящие опоры расположены на длинных прямых участках.

Криогенные галереи труб, где термическое сжатие требует надежной поверхности скольжения с низким коэффициентом трения.

Любая изолированная система трубопроводов, в которой скользящие пластины собираются на месте, замедлит установку изоляции и создаст трудности при проверке.

Почему Тяньшунь?

Скользящая опора, которая связывает или разрушает изоляцию после нескольких термических циклов, не является скользящей опорой — это заказ на будущий ремонт. Наш подход, интегрированный на заводе, исключает возможность сборки на месте и гарантирует, что скользящие поверхности выровнены, изоляционный блок полностью поддерживается, а пароизоляция может быть выполнена чисто командой на объекте. Благодаря более чем 70% повторной деловой и инженерной поддержке, которая начинается с ваших изометрических измерений, мы поставляем продукт, который работает предсказуемо от первого нагрева до последнего.

Часто задаваемые вопросы

Вопрос: Можно ли заменить скользящую поверхность, если она изнашивается?

О: Поверхности скольжения закрыты и склеены в заводской сборке, поэтому замена на месте нецелесообразна. Используемые нами материалы рассчитаны на десятилетия движения при расчетных нагрузках, и мы предоставляем данные испытаний на трение при каждом заказе.

Вопрос: Какой температурный диапазон охватывается?

А: От -196°С (пестостекло) до +650°С (силикат кальция). Более высокие температуры можно выдержать с помощью специальных материалов — свяжитесь с нашей командой инженеров.

Вопрос: Как предотвратить срез изоляционного блока при скольжении?

A: Плоскость скольжения расположена под изоляционным блоком, и их разделяет жесткая пластина распределения нагрузки. Изоляция испытывает только сжимающую нагрузку; Силы скольжения передаются непосредственно между металлическими поверхностями.

Вопрос: Могу ли я получить скользящую опору, которая также будет направлять трубу вбок?

А: Да. Мы можем добавить к опорному корпусу встроенные направляющие пластины, обеспечивающие осевое перемещение и ограничивающие боковое смещение.

Каждый продукт полностью тестируется перед отправкой

Перед отправкой каждый продукт проходит полную программу внутренних испытаний. Эта программа охватывает размерный и визуальный контроль, PMI (положительная идентификация материала), испытания на твердость, неразрушающие испытания MT/PT, где это применимо, испытания под нагрузкой пружины с кривыми смещения нагрузки и измерение толщины покрытия. Протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR) поставляются вместе с поставкой.

Это внутреннее тестирование не является сторонним тестированием, аккредитованным ILAC.

Если требуется тестирование под наблюдением третьей стороны или лабораторное тестирование, это может быть организовано отдельно в качестве дополнительной услуги.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Доступны анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Могут быть предоставлены методы магнитопорошкового контроля (MT), капиллярного контроля жидкости (PT), ультразвукового контроля (UT) и радиографического контроля (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Что отличает нас

Сравнено с международной системой крепления труб LISEGA.

В отношении точности нагрузки, стандартов испытаний и систем документирования мы используем международную систему поддержки труб LISEGA в качестве эталона.

Больше, чем стандартный отечественный производитель

Стандартный отечественный производитель обычно поставляет только сам продукт. Мы пошли еще дальше, представив кривую смещения нагрузки для каждого пружинного блока. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.
