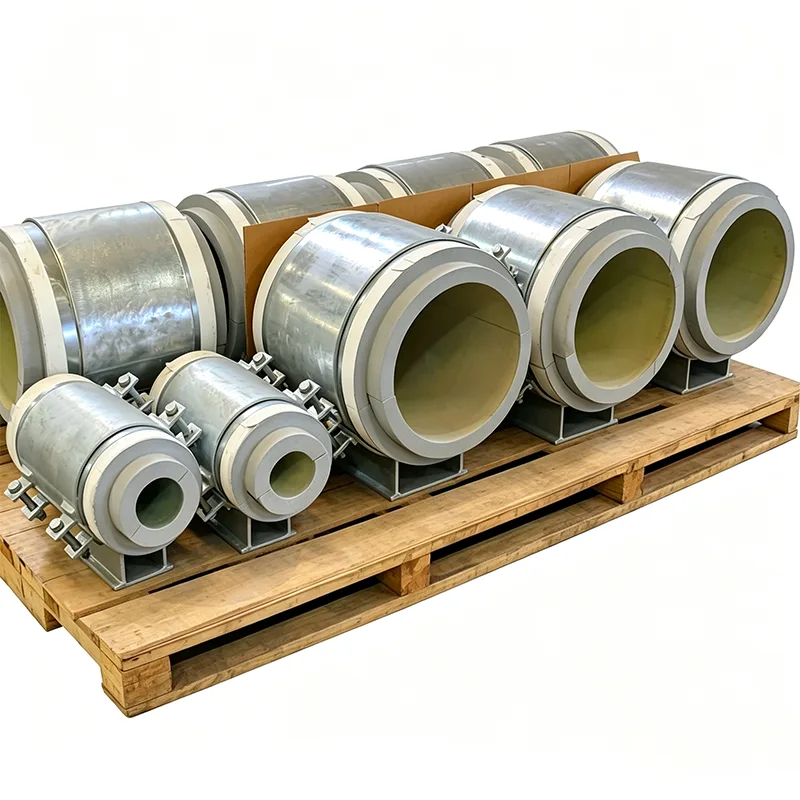

Опоры для предварительно изолированных труб, монтируемые на основании

Изоляция вокруг опор труб, изготовленная на месте, создает слабые места в любой предварительно изолированной системе. Предизолированные опоры для труб, монтируемые на основание, компании Yangzhou Tianshun поставляются как единый блок заводского изготовления с полностью герметизированным изоляционным блоком, встроенной пароизоляцией и дополнительными скользящими пластинами, что позволяет сократить трудозатраты на месте, устранить тепловые мосты и ускорить установку. Запросите ценовое предложение, отправьте спецификацию изоляции или обсудите требования вашего проекта.

В проекте предварительно изолированных трубопроводов — сетях централизованного отопления, охлаждения или промышленных горячих и холодных линиях — прочность системы изоляции зависит от ее самого слабого места. Места поддержки обычно являются таким слабым местом. Изготовление изоляции вокруг башмака трубы на месте, резка блочного материала по размеру и герметизация пароизоляции в неудобных положениях требуют времени, во многом зависят от навыков установщика, и их трудно проверить должным образом после нанесения облицовки.

Предварительно изолированные опоры для труб, монтируемые на основании, исключают необходимость выполнения работ на объекте. Несущий изоляционный блок приклеивается на заводе к металлическому опорному корпусу и герметизируется в сплошной оболочке еще до того, как он покинет наш завод. Сборка прибывает на объект в виде единого, готового к установке узла: прикрепите ее болтами к фундаменту или стальной конструкции, уложите трубу и соедините прилегающую изоляцию трубы непосредственно со встроенным уплотнительным кольцом опоры. Мы производим эти опоры на нашем предприятии в Янчжоу с 2012 года для проектов, где стабильность, скорость и долгосрочные изоляционные характеристики не подлежат обсуждению.

Что вы получаете в одной сборке заводского изготовления

Каждая предварительно изолированная опора для труб, монтируемая на основании, состоит из трех интегрированных слоев:

Жесткая стальная опорная плита с предварительно просверленными отверстиями для анкерных болтов, размер которой соответствует вашим структурным нагрузкам и сейсмическим требованиям.

Изоляционный блок высокой плотности, выбранный с учетом рабочей температуры, полностью заключен в металлический корпус. Для горячих работ при температуре до 140°C мы обычно используем полиуретан высокой плотности (PUR) или полиизоцианурат (PIR). Для применения в охлажденной воде и при минусовых температурах используется пеностекло с закрытыми порами или PIR, рассчитанное на эксплуатацию при низких температурах.

Трубная опора или седло, распределяющее нагрузку на изоляционный блок, механически закрепленное для предотвращения вращения или подъема. Рама имеет радиус, соответствующий внешнему диаметру трубы, и включает в себя защитную облицовку для предотвращения повреждения покрытия.

Вся металлическая сборка в стандартной комплектации оцинкована горячим способом, а для агрессивных сред доступна нержавеющая сталь. Поскольку изоляционный блок приклеивается в контролируемых заводских условиях, путь сжимающей нагрузки совершенно перпендикулярен, и отсутствуют воздушные зазоры, которые могли бы привести к конвективным потерям тепла или миграции влаги с течением времени.

Отсутствие тепловых мостов, отсутствие утечек пара

Отличительной особенностью этой опоры является то, что стальная опорная плита и трубчатая опора никогда не соприкасаются. Изоляционный блок несет на себе весь вес трубы и действует как тепловой разрыв. На холодной трубе это означает, что на опорной плите и стальной конструкции под ней не образуется инея. На горячей трубе это означает, что фундамент не теряет тепла.

Для пароизоляции изготавливаем опору со встроенным металлическим уплотнительным фланцем по периметру. Изоляционная оболочка трубы, наносимая на месте, — будь то спирально намотанный металлический лист или термоусадочная муфта — прилегает к этому фланцу и герметизируется клеем или лентой, создавая сплошное, поддающееся проверке пароизоляционное уплотнение. Мы также предварительно вырезаем вторичную изоляцию вокруг опорного корпуса, чтобы бригадам на объекте не приходилось менять сегменты изоляции на лету.

Когда движение должно произойти на уровне поддержки

Во многих предварительно изолированных линиях трубе приходится скользить через опору по мере ее расширения и сжатия. Мы можем интегрировать скользящую поверхность с низким коэффициентом трения в опору, установленную на основании, без ущерба для изоляции. Полированный лист нержавеющей стали приклеен к нижней стороне изоляционного блока в сочетании с подушкой из ПТФЭ или графита в верхней части опорной пластины. Весь узел направляющей заключен в герметичный опорный корпус, поэтому пыль и влага не могут попасть на поверхности скольжения. Расчетный диапазон перемещений рассчитывается в соответствии с вашим анализом напряжений в трубе с большим запасом прочности.

Документация, соответствующая качеству продукта

Каждый заказ на предварительно изолированную опору от Tianshun включает в себя:

Сертификаты материалов EN 10204 типа 3.1 для всех конструкционных сталей и болтов.

В таблицах данных изоляционных материалов указаны теплопроводность, прочность на сжатие и паропроницаемость при расчетной температуре.

Отчеты о проверке размеров, подтверждающие толщину блока, размеры опорной плиты, а также общую высоту и выравнивание сборки.

Заводские производственные записи, показывающие условия окружающей среды во время склеивания и отверждения, которые имеют решающее значение для долгосрочной целостности адгезии.

Типичные применения

Сети централизованного теплоснабжения и охлаждения, в которых стандартными являются системы предварительно изолированных склеенных труб.

Заглубленные и надземные предизолированные эстакады для труб на промышленных предприятиях

СПГ и криогенные трубопроводы, где пароизоляция с заводской герметизацией значительно сокращает задержки при вводе в эксплуатацию.

Пищевые и фармацевтические предприятия, которым требуются гигиеничные, очищаемые опорные поверхности.

Любой проект, в котором сокращение затрат на изоляцию на объекте дает измеримую выгоду по затратам и срокам.

Почему стоит выбрать Tianshun для предварительно изолированных опор?

Мы не относимся к изоляции как к второстепенной задаче и не просто вставляем блок в стандартный башмак. Наша собственная инженерная группа учитывает размеры ваших труб, характеристики изоляции и структурные нагрузки и настраивает каждую опору так, чтобы изоляционный блок работал в пределах допустимого сжимающего напряжения, пароизоляция могла быть выполнена бригадой на объекте без импровизации, а опорная плита соответствовала вашей конструкции из гражданской или конструкционной стали. Такой подход, ориентированный на проектирование, в сочетании с нашим 14-летним опытом и частотой повторных заказов, превышающей 70 %, гарантирует, что вы получите опору, которая удерживает тепло там, где оно должно быть, и предотвращает образование конденсата.

Часто задаваемые вопросы

Вопрос: Можно ли заменить изоляционный блок, если он поврежден?

О: Он склеен и инкапсулирован, что делает замену на месте непрактичной. Мы рекомендуем заказывать запасной узел для критически важных мест. Прочный стальной корпус сводит к минимуму риск повреждения во время транспортировки.

Вопрос: Какой температурный диапазон охватывают эти опоры?

A: От -196°C до +140°C для стандартных комбинаций PIR/ячеистого стекла. Для более высоких температур можно использовать блоки из силиката кальция.

Вопрос: Нужно ли мне предоставлять собственную слайд-панель?

О: Нет. Мы можем интегрировать скользящую пластину во время изготовления, и скользящая поверхность останется герметичной внутри опорного корпуса.

Вопрос: Как мне приклеить изоляцию трубы к опоре?

О: Мы предоставляем металлическую уплотнительную манжету вокруг опоры. Ваша рабочая группа просто прижимает изоляционную оболочку трубы к этому воротнику и герметизирует ее стандартной клейкой лентой или мастикой.

Вопрос: Какие стандарты применяются?

A: Изготовление стали по MSS SP-58/69. Изоляционные блоки соответствуют EN 14305 (пенистое стекло) или EN 13165 (PUR/PIR). Мы также можем соответствовать специальным нормам проекта, например EN 253, для труб централизованного теплоснабжения.
