Поддержки пружины точности постоянные для трубопровода большого смещения с равномерным выходом нагрузки

Некоторые строки немного прощают. Коллектор охлаждающей воды может выдержать изменение опорной силы на 20 %, и никто этого не заметит. Но есть линии, которые ничего не прощают — входные трубопроводы паровой турбины, сопла реакторов, линии всасывания компрессоров, провода высокоэнергетических котлов. В таких случаях даже небольшое изменение вертикальной силы может привести к смещению фланца или перегрузке сопла. Именно тогда вы переходите от переменной пружинной поддержки к постоянной пружинной поддержке. ВТяньшунь, мы строим постоянные пружинные опоры уже 14 лет и узнали, что в каждом проекте есть как минимум несколько мест, где они не подлежат обсуждению.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

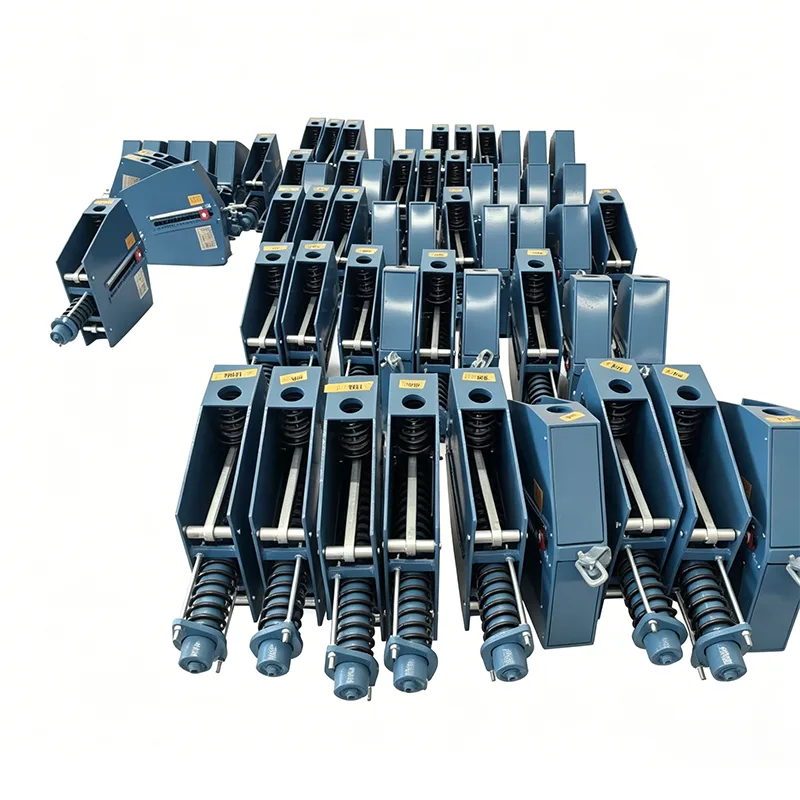

Механизм внутри опоры с постоянной пружиной спроектирован таким образом, чтобы обеспечивать почти равномерную опорную силу во всем диапазоне хода. Когда труба перемещается вверх или вниз — иногда на 200 мм, иногда больше — нагрузка на точку опоры остается в пределах узкого диапазона, обычно ±5% или лучше. Это достигается за счет расположения рычага и пружинной катушки, часто с коленчатым или кулачковым механизмом, в зависимости от серии конструкции. Мы производим как горизонтальные, так и вертикальные типы рам и можем подобрать монтажные и габаритные размеры в соответствии с вашими существующими чертежами опор для труб.

Где в системе поддержки подходят постоянные пружинные опоры

Постоянная пружинная поддержка никогда не работает сама по себе. Например, на высокотемпературном паропроводе вы обычно увидите, как узел постоянной пружины работает вместе стуфли-трубыкоторые распределяют нагрузку иопоры для трубкоторые управляют боковым ограничителем. На воздушных линиях тот же механизм постоянной пружины часто встраивается впружинная вешалкаКонфигурация — пружина находится в верхнем корпусе, а нижний стержень соединяется с трубой. Когда линия требует теплоизоляции точки опоры, мы часто соединяем постоянную пружину с предварительно изолированной опорой для трубы, чтобы обеспечить непрерывную изоляцию и предотвратить потери тепла или конденсацию на зажиме. Несмотря на то, что пружина сама по себе является компонентом с высокими техническими характеристиками, вся система работает только в том случае, если прилегающие опоры спроектированы правильно.

Технические характеристики продукта

Стандарты, которым мы следуем

ANSI/MSS SP-58 и SP-69 для проектирования и производства.

ASME B31.3 для технологических трубопроводов

ГБ/Т 17116

Также изготавливается в соответствии с DIN, JIS или спецификациями клиента.

Наша заводская система качества сертифицирована по стандарту ISO 9001:2015. Возможна проверка третьей стороной на соответствие требованиям ASME, API или PED.

Вопросы, которые задают клиенты

В1: Как мне узнать, действительно ли мне нужна постоянная пружинная опора или подойдет переменная?

Проверьте отчет о напряжении в трубе. Если допустимое изменение нагрузки в этой точке опоры составляет менее 6–8% от горячей нагрузки, вы находитесь на территории постоянной весны. Если предельная нагрузка на сопла подключенного оборудования очень мала, то же самое. Если у вас есть сомнения, отправьте нам изометрию напряжения, и мы поможем вам принять решение — бесплатно.

Вопрос 2: Можете ли вы подобрать размеры существующей опоры с постоянной пружиной, которую мы заменяем?

Да, мы регулярно проводим инженерный анализ и создаем замену устаревшим устройствам. Отправьте нам старые паспортные данные, габаритные размеры, а также требования к нагрузке и перемещению. Мы изготовим новый блок с той же схемой расположения болтов и высотой соединений.

Вопрос 3: Какую самую большую постоянную пружинную опору вы построили?

Мы поставляем агрегаты грузоподъемностью более 40 тонн и диапазоном хода 350 мм. Они предназначались для толстостенных главных паровых трубопроводов электростанции. При необходимости мы можем увеличить масштабы, но в определенный момент имеет смысл обсудить, будет ли более практичным использование нескольких меньших подразделений или иной механизм поддержки.

В4: Как вы проверяете постоянную пружинную опору перед отправкой?

Мы монтируем устройство на испытательную раму, устанавливаем на него указанную нагрузку и несколько раз совершаем полный ход, записывая нагрузку в нескольких положениях. Изменение нагрузки должно находиться в пределах гарантированного диапазона допуска, обычно ±5%. Мы строим фактическую кривую прогиба нагрузки и включаем ее в отчет об испытаниях. Шкала перемещения откалибрована и установлены стопорные штифты для транспортировки.

Вопрос 5: Можете ли вы изготовить их из нержавеющей стали для использования на море или в агрессивных средах?

Да. Мы построили комплектные опоры с постоянной пружиной из нержавеющей стали 304 и 316 для морских платформ и береговых терминалов СПГ. Мы также предлагаем специальные системы окраски — морские покрытия, высокотемпературные грунтовки с высоким содержанием цинка — в зависимости от условий установки.

В6: Каковы сроки выполнения заказа на постоянную пружинную поддержку?

Изготовленные на заказ сборки постоянных пружин обычно доставляются в течение 35–45 дней с момента подтверждения заказа. Если у вас есть несколько агрегатов с одинаковыми конструктивными параметрами, мы можем произвести серийное производство и сократить сроки. Аварийную замену одного вышедшего из строя блока иногда можно ускорить до 20–25 дней — сообщите нам о своих сроках.

Тестирование и документация

Опоры постоянной пружины покидают наш завод с пакетом документации, который включает в себя:

Отчет о нагрузочных испытаниях с фактической кривой зависимости нагрузки от прогиба

Отчет о проверке размеров

Сертификаты материалов (EN 10204 3.1)

Записи о квалификации процедуры сварки (если применимо)

Инструкции по установке и обслуживанию

Фотографии готового устройства с видимым серийным номером.

Мы также можем организовать независимую проверку третьей стороной во время тестирования. SGS, BV и TÜV были свидетелями испытаний на нашем предприятии в Янчжоу.

Кастомизация, которую мы занимаемся

Нет двух одинаковых применений постоянной пружины. За годы работы мы адаптировали:

Ориентация рамы (напольная, настенная, потолочная, перевернутая)

Нестандартная длина хода и ступень нагрузки

Конструкция с двумя пружинами для очень тяжелых грузов в компактной раме.

Встроенное гидравлическое демпфирование для сейсмических мест или мест с высокой вибрацией.

Индикация положения с возможностью дистанционного считывания

Высокотемпературные пружины для паропроводов, работающих при температуре выше 450°С.

Вы указываете нагрузки на трубопроводы и пространственные ограничения, а мы спроектируем постоянную пружинную опору, которая будет крепиться болтами.

Реальные заметки от нашей команды инженеров

Несколько практических моментов, которые мы извлекли из проектов по всему миру:

Когда вы выбираете постоянную пружинную опору, также проверьте опорную сталь. Сам блок постоянной пружины может быть тяжелым — иногда более тонны — и конструкционная балка, на которой он установлен, должна выдерживать это, а также нагрузку на трубу.

Всегда указывайте стопорные штифты при отправке. Без них пружина может сдвинуться во время транспортировки и весы могут сместиться. Наши штифты окрашены в ярко-красный цвет, поэтому бригада на объекте не сможет их пропустить во время установки.

Если устройство будет установлено на открытом воздухе, в пыльной или песчаной среде, рассмотрите возможность использования герметичных шарнирных втулок или пресс-масленок. Грязь в рычажном механизме — одна из немногих вещей, которая может привести к зависанию постоянной пружины.

При выполнении работ по замене проверьте существующее направление движения и доступное пространство, прежде чем мы приступим к изготовлению. Мы видели случаи, когда исходное устройство было зажато в узком углу, а для нового требовалась немного другая рама.

Почему Tianshun для постоянных пружинных опор?

Опоры с постоянной пружиной — это высокоточный вариант поддержки труб. Вы не можете позволить себе, чтобы кто-то был неэффективным, потому что подключенное оборудование обычно является самым дорогим на участке. Мы строим эти агрегаты с пониманием, что в 3 часа ночи во время пуска завода кто-то их введет в эксплуатацию, и им нужно будет сработать с первого раза.

Наши постоянные пружинные опоры сегодня работают в энергоблоках с комбинированным циклом, на нефтеперерабатывающих заводах, в линиях закалки установок этиленового крекинга и в трубопроводах холодильных камер СПГ. Каждый из них был изготовлен на нашем собственном заводе в Янчжоу, протестирован нашей командой под нагрузкой и отправлен с полной документацией. Мы не переупаковываем чужие товары — мы делаем их сами.

Если ваш проект включает в себя постоянные пружинные опоры, пружинные подвески или предварительно изолированные башмаки для труб, отправьте нам список поддержки или данные о нагрузках. Мы подготовим предложение для завода-изготовителя, дополненное таблицей выбора и графиком поставок. Вы также можете посетить нашу производственную линию и увидеть, как мы создаем и тестируем эти устройства, прежде чем они покинут цех.
