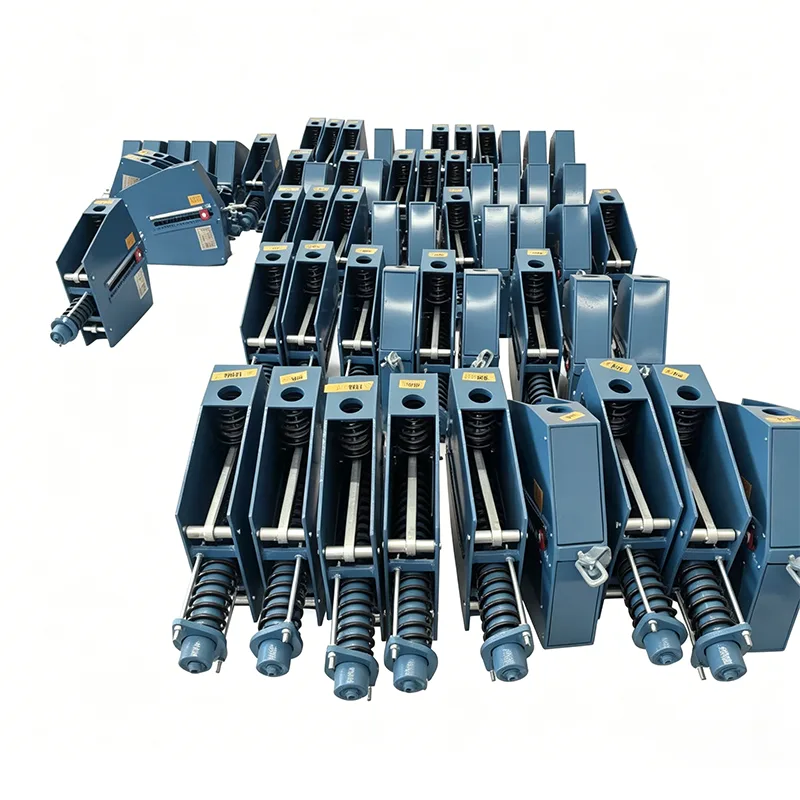

Постоянная пружинная опора для тяжелых условий эксплуатации

Когда нагрузка на одиночный трубопровод превышает 300 кН, а тепловое смещение превышает 200 мм, обычные пружинные опоры постоянной жесткости склонны к структурной деформации, разрушению шатуна, потере точности постоянной силы и другим неисправностям. Подобные неисправности приводят к тому, что концентрации напряжений в трубопроводе превышают допустимые значения, вызывают разрыв патрубков оборудования, утечку среды и даже незапланированную остановку всей установки. Один инцидент с отключением может повлечь за собой убытки в десятки миллионов юаней.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Пружинная опора постоянной нагрузки для тяжелых условий эксплуатации — это специальное вспомогательное оборудование для тяжелых условий эксплуатации, разработанное для решения задач в экстремальных условиях эксплуатации. Он специально разработан для крупных трубопроводных систем с нагрузками выше 500 кН и перемещениями в пределах 400 мм.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Определение продукта и основная философия дизайна

Пружинная опора постоянной нагрузки для тяжелых условий эксплуатации — это устройство для поддержки трубопровода, предназначенное для тяжелых условий эксплуатации, которое обеспечивает постоянную опорную силу на протяжении всего хода с помощью прецизионного механизма балансировки момента.

Компания Yangzhou Tianshun Pipeline начала исследования и разработки для этой линейки продуктов еще в 2015 году, инвестировав 12 миллионов юаней в специальное производственное оборудование и испытательные центры. В настоящее время создан полный ассортимент продукции с максимальной нагрузкой 2000 кН и максимальным смещением 600 мм, что соответствует ведущему отечественному уровню.

Наша основная философия проектирования сосредоточена на резервной безопасности: все критические компоненты спроектированы с коэффициентами безопасности, превышающими отраслевые стандарты, чтобы обеспечить достаточный запас безопасности даже в экстремальных условиях работы. Между тем, оптимизация конструкции сводит к минимуму общий размер и вес без ущерба для прочности конструкции, сокращая затраты на установку и транспортировку.

Подробная разбивка резервирования

1. Резервная основная рама: изготовлена ​​из цельносварных стальных пластин толщиной 20–50 мм, снабженных продольными и поперечными ребрами жесткости, что повышает общую жесткость более чем на 60%.

2. Резервирование пружинной системы: параллельное расположение нескольких пружин гарантирует, что оставшиеся пружины могут полностью выдерживать нагрузки на трубопровод, даже если одна пружина выйдет из строя.

3. Резервирование механизма трансмиссии: синхронизированные двойные шатуны исключают риск разрушения опоры, возникающий из-за поломки одного стержня.

Таблица стандартных технических характеристик полной серии

Доступны шесть стандартных серий пружинных опор постоянной жесткости для тяжелых условий эксплуатации, подходящих для большинства сценариев промышленного применения в тяжелых условиях:

Модельная серия	Диапазон номинальной нагрузки (кН)	Номинальный диапазон смещения (мм)	Диапазон рабочих температур (℃)	Применимый стандарт
HD-500	300–500	200, 300	-40 ~ +450	ГБ/Т 17116.2
HD-800	500–800	200, 300, 400	-40 ~ +450	ГБ/Т 17116.2
HD-1200	800–1200	300, 400	-40 ~ +550	АНСИ/АСМЕ Б31.1
HD-1600	12.00–16.00	300, 400, 500	-40 ~ +550	АНСИ/АСМЕ Б31.1
HD-2000	16:00–2000	400, 500, 600	-196 ~ +550	API РП 551

По запросу клиента для всех моделей предлагаются специальные марки материалов и индивидуальный дизайн.



Система проверки надежности полного жизненного цикла

Внедрена строгая система комплексной проверки, гарантирующая надежную работу в экстремальных условиях. Каждая усиленная пружинная опора постоянного типа проходит пять обязательных процедур проверки:

Объект проверки	Стандарт проверки	Частота проверок	Квалификационный критерий
Физические и химические испытания сырья	ГБ/Т 228, ГБ/Т 229	100% за партию	Соответствует стандартам спецификации материалов
Неразрушающий контроль сварных швов (NDT)	ГБ/Т 11345	100%	Без трещин, пористости и шлаковых включений.
Калибровочное испытание пружинной нагрузкой	ГБ/Т 1239,2	100%	Допуск по нагрузке ≤ ±3%
Испытание постоянной силы полного хода	ГБ/Т 17116.2	100%	Колебания нагрузки ≤ 5%
Испытание на усталостную выносливость	ГБ/Т 16947	Отбор проб на партию	Ни одного сбоя после 150 000 циклов.

Все записи проверок архивируются в течение минимального периода хранения 15 лет и доступны клиентам в любое время. Наша испытательная лаборатория имеет аккредитацию CNAS и обеспечивает международно признанные результаты испытаний.

Репутация глобального эталонного проекта

По состоянию на май 2026 года наши пружинные опоры постоянного тока для тяжелых условий эксплуатации были задействованы в 120 крупных промышленных проектах по всему миру, в том числе:

▶  Комплекс по переработке и химической интеграции мощностью 10 миллионов тонн в год: поставлено 320 комплектов опор HD-800 и HD-1200.

▶  Атомная электростанция мощностью в миллион киловатт: поставлено 156 комплектов тяжелых пружинных опор постоянного класса ядерной безопасности.

▶  Терминал по приему СПГ мощностью 20 миллионов тонн в год: поставлено 89 комплектов специализированных низкотемпературных сверхмощных пружинных опор постоянной мощности.

▶  Теплоэлектростанция мощностью 3000 МВт: поставлено 245 комплектов тяжелых опор для магистральных паропроводов.

Проверенная эффективность в этих знаковых проектах подтверждает выдающуюся надежность и стабильность, а также дает нам обширный инженерный опыт в проектировании систем поддержки трубопроводов для тяжелых условий эксплуатации.

Индивидуальная доставка и эксклюзивные услуги

Для крупномасштабных проектов предусмотрены индивидуальные комплекты поставки сверхмощных пружинных опор постоянного давления:

1. Специализированная проектная группа. Для каждого крупного проекта назначается специальный менеджер проекта, технический инженер и инженер по качеству, который контролирует ход выполнения полного цикла.

2. Поэтапная отгрузка: партия доставки соответствует графикам строительства на объекте, что позволяет снизить нагрузку на хранение на объекте.

3. Служба приемки на месте: инженеры направляются для проведения приемки продукции и руководства по установке на месте.

4. Резервная техническая поддержка на месте: инженерная поддержка на месте доступна на пиковых этапах установки.

5. Долгосрочное последующее обслуживание: ежегодные проверки эксплуатационного состояния после ввода в эксплуатацию с профессиональными рекомендациями по техническому обслуживанию.

Мы предоставляем 18-месячный гарантийный срок, что на 6 месяцев дольше, чем в среднем по отрасли. В случае дефектов качества, возникающих в рамках гарантийного обслуживания, мы гарантируем ответ в течение 48 часов и устранение неисправностей на месте в течение 72 часов.

Часто задаваемые вопросы (FAQ)

Вопрос: Какова ваша максимально достижимая нагрузка и смещение для сверхмощных опор постоянной пружины?

A: Стандартные модели достигают максимальной нагрузки 2000 кН и максимального смещения 600 мм. Для сверхбольших требований доступны индивидуальные конструкции, способные выдерживать нагрузку до 3000 кН и смещение 800 мм.

Вопрос: подходят ли продукты для работы при низких температурах?

А: Да. В специальных низкотемпературных вариантах используется нержавеющая сталь 304 или 316L, проверенная испытаниями на удар при низкой температуре, и они могут стабильно работать при -196 ℃ для СПГ, этилена и других криогенных трубопроводных систем.

Вопрос: Каковы стандартные сроки выполнения заказов?

О: Срок выполнения стандартных моделей составляет 45–60 дней; изготовление индивидуальных модулей занимает 60–90 дней в зависимости от сложности. Срочное производство доступно для срочных проектов с кратчайшим сроком выполнения 30 дней.

Перед отправкой каждого продукта проводится комплексное внутреннее тестирование.

Перед отправкой каждый продукт проходит полный процесс внутреннего тестирования. Этот процесс включает в себя размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT, где это применимо, испытание пружинной нагрузкой с кривыми смещения нагрузки и измерение толщины покрытия. Поставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Разъяснение относительно сторонней аккредитации

Внутреннее тестирование — это не то же самое, что стороннее тестирование, аккредитованное ILAC. Если требуется проведение независимого тестирования или лабораторное тестирование, оно может быть предоставлено как отдельная дополнительная услуга.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Эта услуга охватывает анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Доступные методы включают магнитопорошковый контроль (MT), проникающий контроль жидкостью (PT), ультразвуковой контроль (UT) и рентгенографический контроль (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Наши отличительные преимущества

Сравнено с международной системой крепления труб LISEGA.

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA.

Больше, чем стандартный отечественный поставщик

В отличие от стандартных отечественных производителей, которые предоставляют только сам товар, мы поставляем кривую перемещения нагрузки к каждому пружинному блоку. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.
