Как компенсатор с металлическим сильфоном может повысить безопасность, гибкость и срок службы трубопровода

Тяньшунь, производитель компонентов промышленных трубопроводов, расходных материаловMсильфонный компенсатор etalрешения, предназначенные для компенсации теплового расширения, компенсации смещения трубопровода и обеспечения надежной работы в сложных промышленных условиях. Выбрав соответствующий материал сильфона, конфигурацию перемещения и номинальное давление, инженеры могут снизить чрезмерную нагрузку на трубопроводы, защитить подключенное оборудование и улучшить долгосрочную работу промышленных трубопроводных систем.

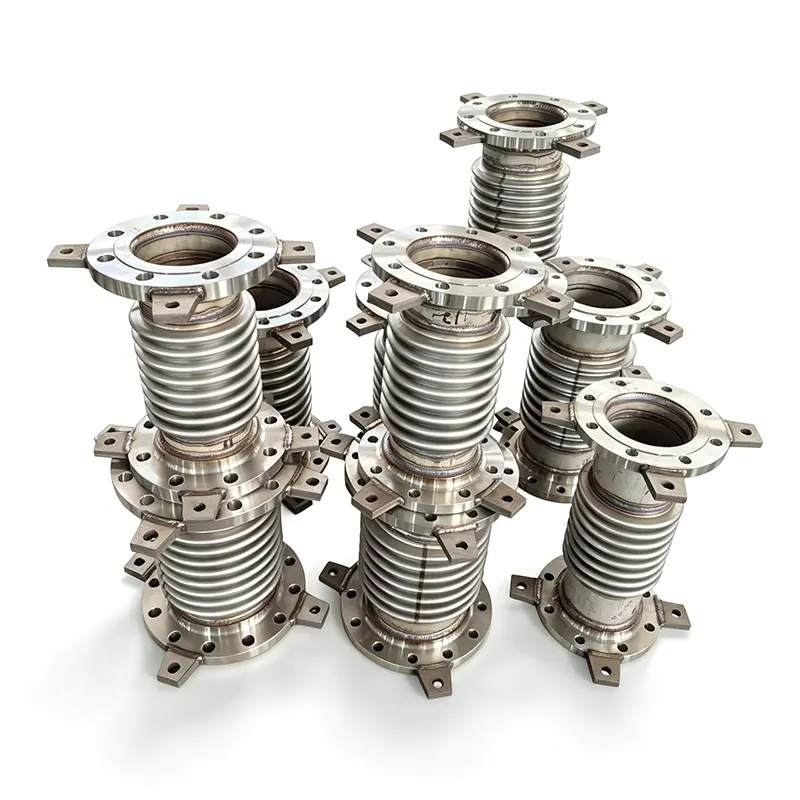

Компенсатор с металлическим сильфоном представляет собой гибкий компонент трубопровода, который компенсирует изменения размеров, вызванные колебаниями температуры, механическим смещением и выбранными эксплуатационными нагрузками. Его гофрированный металлический сильфон может компенсировать осевое, боковое или угловое перемещение, в зависимости от конструкции. Общие области применения включают производство электроэнергии, нефтехимическую переработку, централизованное теплоснабжение, очистку воды и промышленное производство. Выбор правильного соединения требует тщательной оценки рабочего давления, температуры, совместимости жидкостей, требований к перемещению, усталостной долговечности и условий установки. В этом руководстве объясняется, как работают компенсаторы с металлическими сильфонами, сравниваются распространенные конфигурации, излагаются соображения по выбору материалов и освещаются проверки качества, которые промышленные покупатели должны обсудить с квалифицированным поставщиком, таким как Tianshun.

Оглавление

1. Что такое компенсатор с металлическим сильфоном?
2. Как работает металлический сильфонный компенсатор?
3. Каковы основные преимущества?
4. Какие типы компенсаторов с металлическими сильфонами доступны?
5. Как материалы и характеристики влияют на производительность?
6. Где используются металлические сильфонные компенсаторы?
7. Как выбрать правильный компенсатор?
8. Какие методы установки и обслуживания имеют значение?
9. Часто задаваемые вопросы
10. Заключение

1. Что такое компенсатор с металлическим сильфоном?

Компенсатор с металлическим сильфоном представляет собой гибкий соединитель, устанавливаемый в систему трубопроводов для обеспечения возможности перемещения при сохранении требуемого предела давления. Его основным компонентом является тонкостенный металлический сильфон, образованный рядом гофров. Эти гофры позволяют контролировать деформацию, не требуя свободного перемещения всей трубы.

В отличие от жесткого трубного соединения, которое передает тепловое смещение на окружающие компоненты, правильно спроектированный компенсатор обеспечивает определенное место для движения. Это помогает управлять нагрузками, передаваемыми на анкеры труб, опоры, насосы, клапаны и теплообменники.

Типичная сборка может включать в себя:

• Металлические сильфоны:Гибкий элемент, поглощающий заданные движения.
• Концевые соединения:Фланцы или приварные концы, соединяющие соединение с системой трубопроводов.
• Внутренний вкладыш:Дополнительный компонент, который помогает направлять поток и защищает сильфон от эрозии или вибрации, вызванной потоком.
• Внешняя крышка:Защитный компонент, помогающий защитить сильфон от внешних повреждений.
• Тяги, петли или детали подвеса:Компоненты, используемые в конкретных конструкциях для управления движением или управления давлением.

Соответствующая конструкция зависит от схемы расположения трубопроводов, условий эксплуатации и инженерных расчетов. Информацию о продукте можно найти на странице продукта Tianshun с металлическими сильфонными компенсаторами.

2. Как работает металлический сильфонный компенсатор?

Промышленные трубопроводы расширяются при повышении их температуры и сжимаются при охлаждении. Вибрация оборудования, допуски при установке и смещение конструкции могут привести к дополнительным перемещениям. Если эти изменения не будут учтены должным образом, они могут увеличить нагрузку на трубопроводы и подключенное оборудование.

Гофрированный сильфон упруго деформируется в пределах расчетного перемещения, поглощая определенную часть смещения. В зависимости от конфигурации сустава движение может происходить в одном направлении или в сочетании направлений.

• Осевое перемещение:Сжатие или растяжение по осевой линии трубы.
• Боковое движение:Смещение перпендикулярно осевой линии трубы.
• Угловое движение:Вращение между соединяемыми участками трубы.

Давление тяги является еще одним важным фактором. Внутреннее давление, действующее на эффективную площадь сильфона, может создавать силу, которую необходимо ограничивать или уравновешивать конструкцией системы. В зависимости от применения могут потребоваться анкеры, направляющие, стяжки и конструкции с разгрузкой по давлению.

Следовательно, компенсатор с металлическим сильфоном следует выбирать как часть общего анализа гибкости и напряжения трубопровода, а не рассматривать как изолированный аксессуар.

3. Каковы основные преимущества?

Компенсация теплового движения

Металлические сильфонные компенсаторы выдерживают расчетное тепловое смещение в горячих и холодных трубопроводных системах. Это может помочь снизить чрезмерные нагрузки, вызванные ограниченным расширением и сжатием, при условии, что соединение правильно подобрано по размеру и установлено.

Защита подключенного оборудования

Неконтролируемые нагрузки на трубопроводы могут повлиять на патрубки насосов, соединения клапанов, интерфейсы турбины и соединения теплообменника. Правильно спроектированный компенсатор может помочь справиться с этими нагрузками, обеспечивая заданное перемещение внутри трубопроводной системы.

Адаптивность к сложным условиям

Нержавеющая сталь и выбранные высоколегированные материалы сильфонов могут быть выбраны для различных сочетаний давления, температуры и технологической среды. Соответствующая марка материала должна быть подтверждена с учетом фактического химического воздействия и условий эксплуатации.

Гибкая конструкция системы

Осевые, универсальные, шарнирные, карданные и конструкции со сбалансированным давлением обеспечивают различные способы регулирования движения. Это позволяет инженерам согласовывать конфигурацию соединения с компоновкой трубопроводов, а не полагаться на одну конструкцию для каждого применения.

Эти преимущества зависят от правильного проектирования, совместимости материалов, подходящих опор и соблюдения требований производителя к установке. Компенсатор не может компенсировать недостаточную опору трубы или неправильно спроектированную анкерную систему.

4. Какие типы компенсаторов с металлическими сильфонами доступны?

Различные конфигурации компенсаторов удовлетворяют различным требованиям к перемещению и давлению. Понимание этих различий помогает покупателям выбрать подходящий продукт.

Способность перемещения каждой конфигурации зависит от ее геометрии, конструкции сильфона, давления, температуры и усталостных требований. Инженеры должны подтвердить допустимые комбинированные движения, а не добавлять отдельные оценки движения без проверки.

5. Как материалы и характеристики влияют на производительность?

Выбор материала влияет на коррозионную стойкость, температурную устойчивость, гибкость и усталостные характеристики. Правильная спецификация должна учитывать технологическую среду, а также механические условия, возникающие во время работы.

• Нержавеющая сталь SS304:Распространенный вариант для общепромышленных сред, где подходят его коррозионная стойкость и температурные возможности.
• Нержавеющая сталь SS316L:Часто рассматривается для применений, требующих повышенной устойчивости к определенным агрессивным средам.
• Нержавеющая сталь SS321:Стабилизированная марка нержавеющей стали, которая может подходить для некоторых применений при повышенных температурах.
• Инконель 625:Сплав на основе никеля, рассчитанный на жесткие температурные и коррозионные условия.
• Сплавы Хастеллой:Отдельные марки могут быть пригодны для определенных агрессивных химических сред при условии оценки совместимости.

В опубликованной информации о продукте Tianshun перечислены следующие типичные варианты. Это эталонные диапазоны, и их не следует интерпретировать как одновременные значения для каждой конструкции.

Для выбранного соединения необходимо проверить фактическое допустимое давление, температуру и перемещение. Эти параметры взаимозависимы, и наиболее требовательное значение в одной категории не применяется автоматически при изменении других условий эксплуатации.

6. Где используются металлические сильфонные компенсаторы?

Металлические сильфонные компенсаторы используются в отраслях, где важны контролируемое движение трубопровода и надежная локализация.

• Производство электроэнергии:Паропроводы, котельные системы, соединения турбин и сети централизованного теплоснабжения.
• Нефть и газ:Трубопроводы нефтеперерабатывающих заводов, линии транспортировки углеводородов и отдельные высокотемпературные технологические системы.
• Нефтехимическая переработка:Химические технологические линии, требующие тщательного выбора коррозионностойких материалов.
• Водоподготовка:Насосные станции и трубопроводы для перекачки воды, где движение или вибрация требуют контроля.
• ОВиК и строительные услуги:Системы отопления, охлаждения и охлажденной воды с перемещением труб в зависимости от температуры.
• Сталелитейные и металлургические заводы:Отобранные высокотемпературные технологические линии и системы промышленных трубопроводов, связанных с выхлопными газами.

Для каждого применения инженеры должны оценить состав жидкости, расчетное давление, рабочую температуру, циклы запуска и остановки, вибрацию и потенциальные переходные нагрузки. Эти детали определяют, подходит ли металлическое сильфонное соединение и какую конфигурацию следует указать.

7. Как выбрать правильный компенсатор?

Надежный процесс выбора начинается с точных эксплуатационных данных. Выбор соединения только на основе номинального диаметра трубы может привести к недостаточной пропускной способности или неподходящему номинальному давлению.

1. Определите условия эксплуатации:Запишите нормальное и максимальное давление, рабочие и расчетные температуры, технологическую среду и возможные переходные режимы.
2. Рассчитать перемещение трубопровода:Определите ожидаемое осевое, боковое и угловое смещение, включая соответствующие комбинированные движения.
3. Оцените давление тяги:Проверьте нагрузки на анкеры, расстояние между направляющими, расположение опор, а также уточните, подходит ли конструкция с ограничениями или со сбалансированным давлением.
4. Выберите материал:Подбирайте сплавы сильфонов и соединительные материалы в соответствии с химическим составом жидкости, температурой и внешней средой.
5. Установите требования к утомляемости:Оцените количество и серьезность рабочих циклов и запросите расчеты на основе предполагаемых условий эксплуатации.
6. Подтвердите стандарты и документацию:Укажите применимые стандарты проектирования, требования к проверкам, сертификаты на материалы и протоколы испытаний.
7. Ознакомьтесь с ограничениями установки:Проверьте доступное пространство, присоединительные размеры, доступность и требования к техническому обслуживанию.

Тяньшунь предлагает стандартные и индивидуальные варианты компенсаторов с металлическими сильфонами. Для нестандартных систем обмен чертежами трубопроводов и эксплуатационными данными помогает инженерной команде оценить необходимую конфигурацию и технические характеристики.

8. Какие методы установки и обслуживания имеют значение?

Даже правильно спроектированный компенсатор может преждевременно выйти из строя, если он установлен неправильно или подвергается перемещению за пределами установленных пределов. Поэтому установка и техническое обслуживание должны соответствовать утвержденным чертежам и инструкциям производителя.

Контрольный список установки

• Осмотрите сильфон на наличие вмятин, деформации, коррозии и повреждений при транспортировке.
• Проверьте направление потока, ориентацию, присоединительные размеры и длину установки, где это применимо.
• Убедитесь, что анкеры, направляющие и опоры труб соответствуют утвержденной конструкции трубопровода.
• Снимайте транспортировочные ограничители только на этапе, указанном производителем.
• Избегайте скручивания, непреднамеренной предварительной нагрузки или принудительной установки смещенных концов трубы на место.
• Защищайте сильфон от сварочных брызг, ударов и других опасностей, связанных с установкой.
• Выполните указанную процедуру испытания давлением или утечки, используя утвержденный метод.

Текущая проверка

Во время обслуживания проверяйте наличие видимой деформации, коррозии, утечек, необычной вибрации и повреждений защитных компонентов. Просмотрите любые изменения в условиях эксплуатации, которые могут повлиять на усталостный ресурс или подвижность. Интервалы проверок должны зависеть от серьезности условий эксплуатации, критичности оборудования и применимой программы технического обслуживания.

Для систем с высоким давлением, высокой температурой или опасными средами осмотр и ремонт должны проводиться квалифицированным персоналом с соблюдением соответствующих процедур безопасности. Поврежденный сильфон не следует возвращать в эксплуатацию без соответствующей технической оценки.

9. Часто задаваемые вопросы

В1: Какова основная цель металлического сильфонного компенсатора?

Его основная цель — компенсировать заданное движение трубопровода, вызванное тепловым расширением, сжатием или другим смещением, одновременно помогая управлять нагрузками, передаваемыми через систему трубопроводов.

В2: В чем разница между осевыми и универсальными компенсаторами?

Осевой компенсатор в первую очередь обеспечивает сжатие и растяжение вдоль осевой линии трубы. В универсальном компенсаторе используются два сильфонных элемента, разделенных центральной катушкой, что обеспечивает большее боковое перемещение, а также дополнительную угловую способность в зависимости от его конструкции.

Вопрос 3: Какой материал лучше всего подходит для компенсатора с металлическим сильфоном?

Не существует единственного лучшего материала для каждого применения. SS304, SS316L, SS321, Inconel 625 и другие сплавы могут подойти в различных условиях. Выбор должен основываться на совместимости жидкости, температуре, давлении, усталостных требованиях и инженерной оценке производителя.

Вопрос 4: Как долго может прослужить компенсатор с металлическим сильфоном?

Срок службы зависит от количества и величины циклов движения, давления, температуры, коррозии, вибрации, качества монтажа и технического обслуживания. Запросите расчет усталостного ресурса для указанного рабочего диапазона, а не полагайтесь на универсальную оценку срока службы.

Вопрос 5: Устраняет ли металлический сильфонный компенсатор необходимость в опорах для труб?

Нет. Компенсаторы обычно не заменяют необходимость в подходящих опорах для труб, анкерах и направляющих. Эти компоненты контролируют вес трубы, выравнивание и перемещение, чтобы соединение работало в пределах проектных ограничений.

Вопрос 6: Может ли компания Tianshun изготовить компенсаторы с металлическими сильфонами по индивидуальному заказу?

В информации о продукции Tianshun описаны стандартные и индивидуальные конструкции, включая нестандартные размеры и различные варианты материалов. Покупатели должны предоставить чертежи, условия эксплуатации, требования к перемещению и детали подключения, чтобы подтвердить осуществимость и получить предложение для конкретной конструкции.

10. Заключение

Металлический сильфонный компенсатор является важным компонентом промышленных трубопроводных систем, который должен компенсировать тепловые перемещения, управлять смещением и защищать подключенное оборудование от чрезмерных механических нагрузок. Надежная работа зависит от выбора правильного материала сильфона, конфигурации механизма, номинального давления и усталостной долговечности при обеспечении правильной установки и конструкции опоры. Tianshun предлагает стандартные и индивидуальные решения для широкого спектра требований к промышленным трубопроводам, а также возможности отслеживания материалов и проверки, описанные в информации о продукции. Чтобы определить подходящую конфигурацию для вашего проекта, ознакомьтесь со спецификациями компенсаторов с металлическими сильфонами Tianshun исвязаться с намис вашими рабочими параметрами, техническими чертежами и требованиями к закупкам, чтобы обсудить выбор материалов, индивидуальный дизайн и решение, адаптированное к вашей трубопроводной системе.
