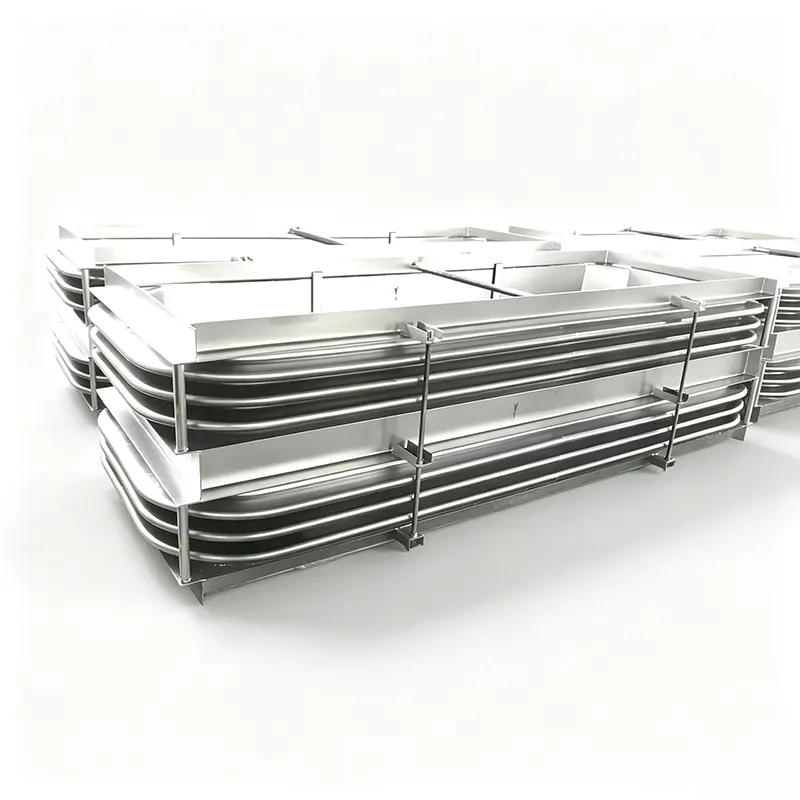

Металлический сильфонный компенсатор

Янчжоу Тяньшунь производит металлические сильфонные компенсаторы с 2012 года. Имея 14-летний опыт работы и завод площадью 35 000 м², на котором работает более 100 квалифицированных сотрудников, мы поставляем стандартные и полностью индивидуальные конструкции в более чем 45 стран. Наши компенсаторы изготовлены в соответствии со стандартами EJMA и поддерживаются отслеживанием материалов, 100% неразрушающими испытаниями и гидростатическими испытаниями на каждой единице.

Почему надежность важна не только для брошюры, но и для дизайна

Усталостный срок службы рассчитан, а не принят

Срок службы определяется в соответствии с рекомендациями EJMA для фактического рабочего диапазона, охватывающего одновременно осевые, боковые и угловые перемещения. Стандартные конструкции проверяются на 1000, 3000 или 5000 полных циклов, гарантируя, что соединение будет работать так, как прогнозируется при всех тепловых циклах, а не только на бумаге.

Честность материалов, подтвержденная документами

Каждая партия материала сильфона — SS304, SS316L, SS321, Inconel 625 или Hastelloy — сопровождается полными сертификатами проката и записями отслеживания. Для коррозионно-активных применений, таких как линии катализаторов FCCU или химическая передача, мы рекомендуем иметь на складе сплавы с высоким содержанием никеля, устойчивые к коррозионному растрескиванию под напряжением в хлоридах.

Многослойная конструкция со встроенным сигнализатором

Там, где этого требуют давление или безопасность, мы используем многослойные сильфоны, а не однослойные. Многослойная структура увеличивает прочность, сохраняет гибкость и обеспечивает резервирование безопасности: если внутренний слой когда-либо перфорируется, внешний слой временно удерживает давление, пока утечка обнаруживается через контрольное отверстие — предсказуемое обслуживание вместо незапланированного отключения.

Сварные швы, прошедшие 100% неразрушающий контроль

Продольные и кольцевые швы сильфонов, а также крепежные сварные швы подвергаются 100% радиографическому (RT) или проникающему контролю (PT). Наши сварщики проводят квалифицированные процедуры, а перед отправкой каждый агрегат проходит гидростатические испытания при 1,5-кратном расчетном давлении. Никакого отбора проб — каждое соединение покидает завод с собственным отчетом об испытаниях.

Устойчивость к изгибам и резонансу

Провисание колонны и коробление в плоскости предотвращаются благодаря правильно рассчитанному среднеквадратичному напряжению давления и проверенным функциям предотвращения изгиба. Внутренние облицовки снижают турбулентность, эрозию и вибрацию, вызванную потоком; внешние крышки или стяжные тяги предназначены для защиты сильфонного элемента и движения направляющих — они не просто добавляются в качестве стандартных аксессуаров, но и подбираются для конкретной эксплуатации.

Технический объем

Типы соответствуют нагрузкам на трубы, а не только каталожным кодам.

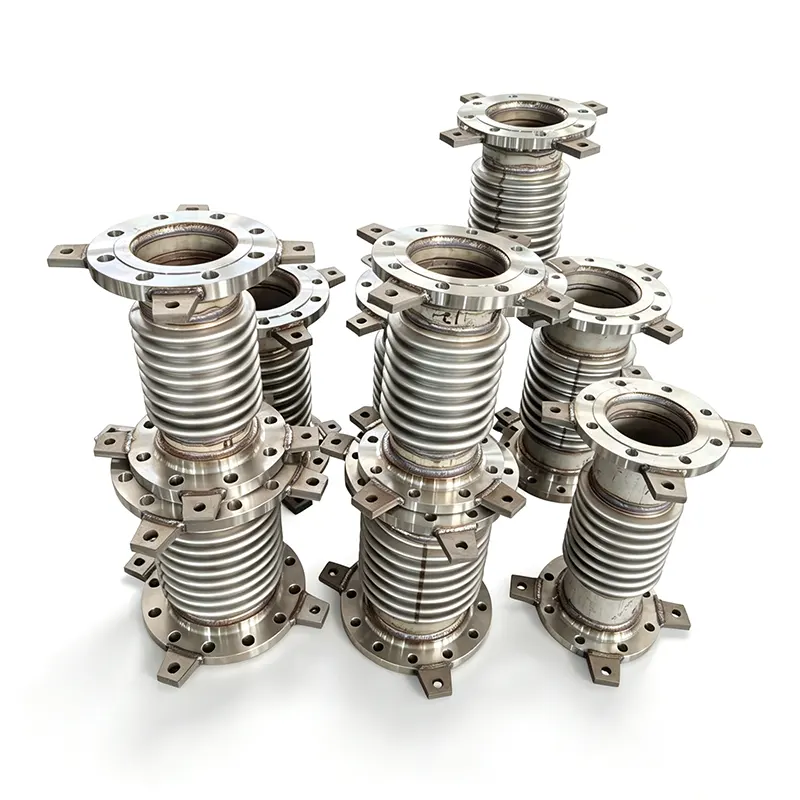

Осевые сильфонные компенсаторы – для прямолинейного теплового расширения, когда анкеры и направляющие выдерживают давление.

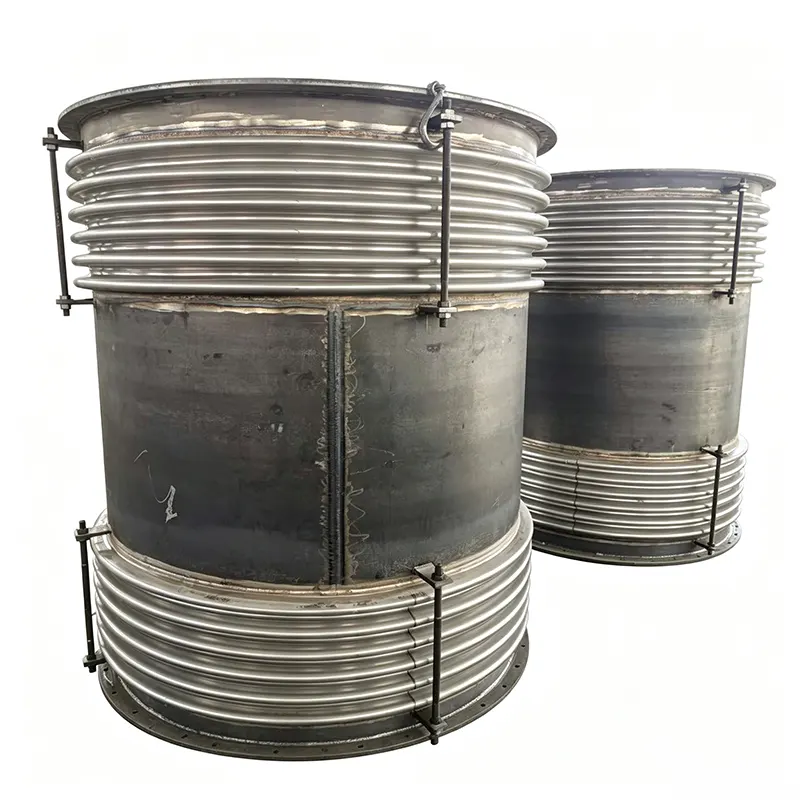

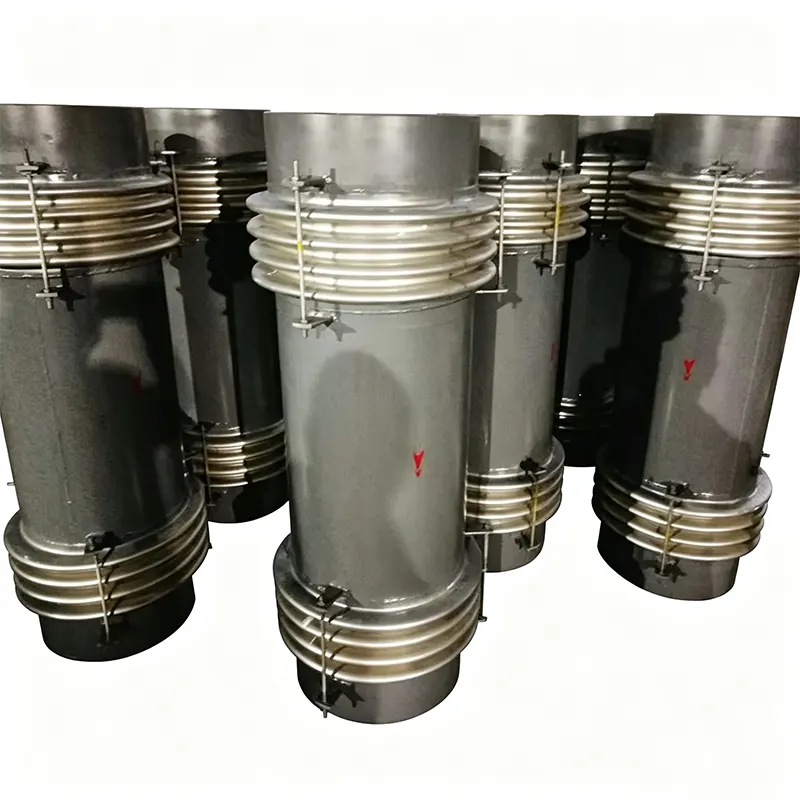

Универсальные компенсаторы (связанные) – поглощают большие боковые и угловые перемещения, а тяги принимают на себя нагрузку давления; широко используется в насосных отделениях Юго-Восточной Азии для защиты корпусов насосов.

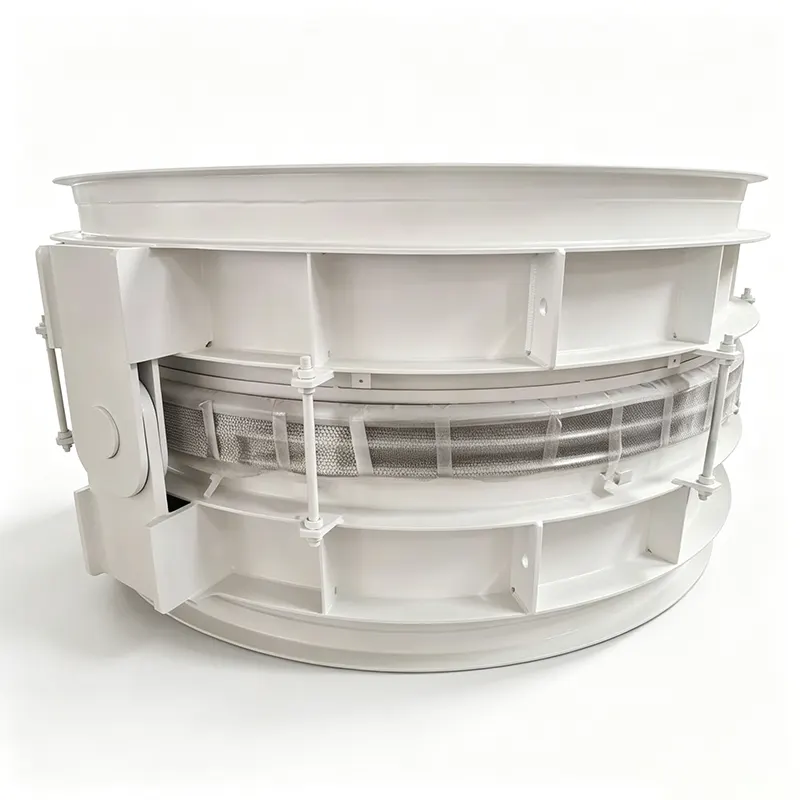

Шарнирные сильфонные соединения – ограничивают движение одной угловой плоскостью, идеально подходят для компенсации расширения Z-образного участка трубы и одновременного ограничения давления.

Карданные компенсаторы – допускают угловое перемещение в нескольких плоскостях, часто объединены в пары для компенсации сложных движений трубопроводной системы.

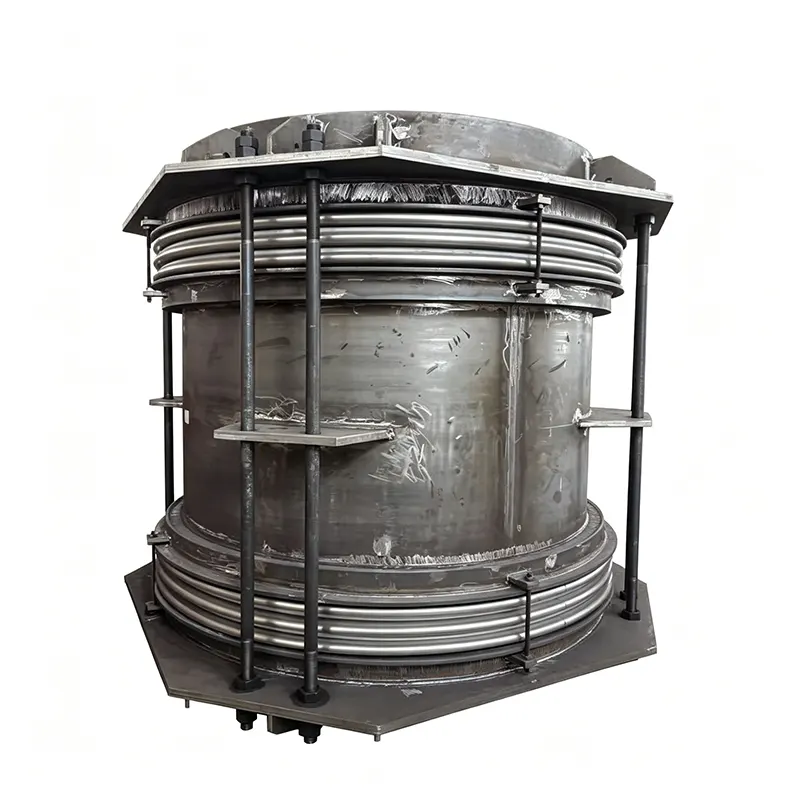

Компенсаторы, разгруженные по давлению – устраняют осевую силу давления на подключенное оборудование, такое как турбины и теплообменники, что имеет решающее значение, когда усилие сильфона не может быть передано на анкеры.

Сильфоны с внешним давлением – используются там, где необходимо большое осевое сжатие или где сильфон должен быть защищен от внешних повреждений и турбулентного потока.

Каждый тип оснащен соответствующей внутренней втулкой, внешней крышкой и рекомендациями по применению — не поставляется в виде голого сильфона, если это явно не требуется.

Где они работают и как выбор материалов влияет на этот процесс

Производство электроэнергии – выхлоп турбин, каналы для порошкового угля котла, циркуляционные линии централизованного теплоснабжения. Большие диаметры, высокие температуры, комбинированные движения. Inconel 625 или SS321 типичны по температурной и усталостной стойкости.

Нефтеперерабатывающие и нефтехимические заводы – FCCU, теплообменные линии, трубопроводы для перекачки нефти. Коррозионностойкие сплавы, такие как Inconel 625 или Hastelloy, выбираются с учетом содержания серы, хлоридов и рабочей температуры.

Централизованное отопление и ОВКВ – паровые магистрали, контуры охлажденной воды. Акцент на проверенном ресурсе осевого цикла; Обычно используются сильфоны из углеродистой стали и SS304 с внешним защитным покрытием.

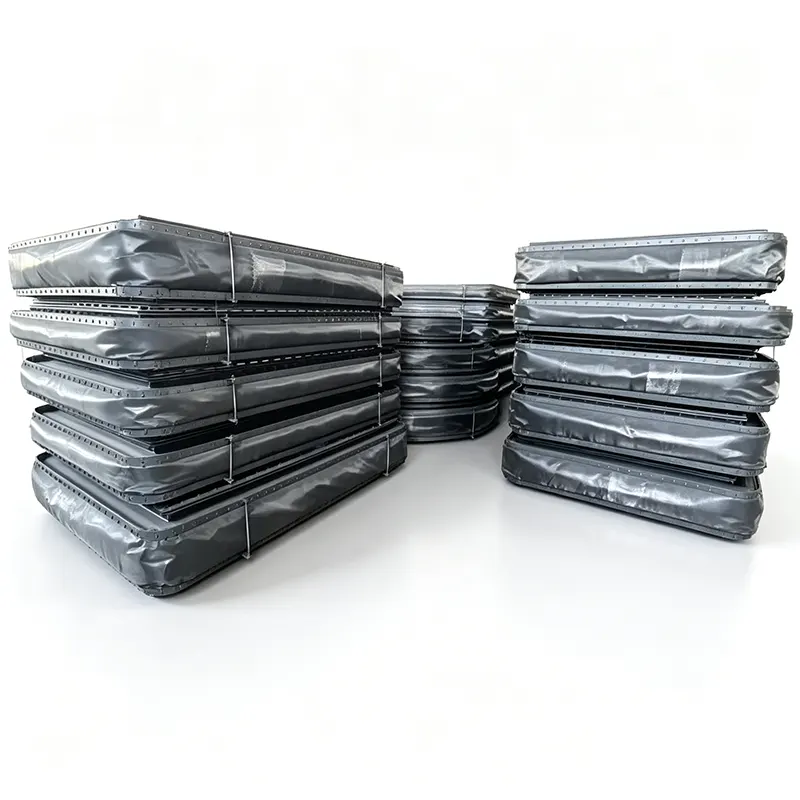

Сталелитейные заводы и металлургические процессы – воздухонагреватели, системы коксования, пылеудаляющие каналы. Когда рабочая температура превышает 800 °C, мы советуем, можно ли сконструировать металлический сильфон с внутренней футеровкой или более подходящим является альтернативный компенсатор, такой как прямоугольные блоки с огнеупорной футеровкой. Честное инженерное руководство, а не принудительная продажа.

Водоподготовительные и насосные станции – виброизоляция нагнетания насосов, перекачка воды на большие расстояния. Связанные компенсаторы сдерживают давление давления и предотвращают его передачу на фланцы насоса и бетонные упорные блоки.

Сертификаты и повторные доказательства

Наша система качества сертифицирована по стандарту ISO 9001:2015. Продукты соответствуют требованиям маркировки CE, где это применимо, а конструкции могут быть проверены на соответствие стандартам ASME или API, если это указано. Однако лучшим доказательством являются повторные заказы: более 70% наших заказов поступает от давних партнеров, которые делают повторные заказы, потому что характеристики продукта соответствуют техническим характеристикам.

Как выглядит работа с Тяньшунь

Вы имеете дело с выделенным менеджером по работе с клиентами, который разбирается в продукте технически, а не только с коммерческой точки зрения.

На запросы предоставляется исчерпывающий ответ в течение 24 часов, включая предварительные рекомендации по выбору, если вы поделитесь основными эксплуатационными данными.

Команда инженеров предоставляет рекомендации по материалам, расчеты перемещений и рекомендации по установке.

Нестандартные конструкции — от нестандартных диаметров до экзотических сочетаний материалов — обрабатываются регулярно, а не в виде исключения.

Планирование производства прозрачно; своевременная отправка является нормой.

Послепродажная поддержка включает шеф-монтаж и консультации по техническому обслуживанию на протяжении всего срока службы соединения.

Янчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.

Завод площадью 35 000 м², Цзянсу, Китай – доставка в более чем 45 стран.

Мы не просто продаем компенсаторы. Мы гарантируем, что они корректно работают в вашей системе.
