Износостойкие опоры для башмаков труб для поддержки нагрузки на трубопровод и смещения скольжения

Башмак для труб — один из тех компонентов, на который никто не обращает внимания, пока его не окажется рядом. Он приварен к нижней части трубы, распределяет нагрузку на конструкционную балку или Т-образную стойку и часто обеспечивает поверхность скольжения, которая позволяет трубе перемещаться в осевом направлении во время термических циклов. ВТяньшунь, мы производим тысячи башмаков труб каждый год — для технологических линий, паровых коллекторов, криогенных трубопроводов и всего, что между ними. За 14 лет работы в бизнесе мы поняли, что хорошо спроектированный башмак для трубы не только удерживает вес: он защищает покрытие трубы, сохраняет целостность изоляции и предотвращает вмятины на стенке трубы под действием точечных нагрузок.

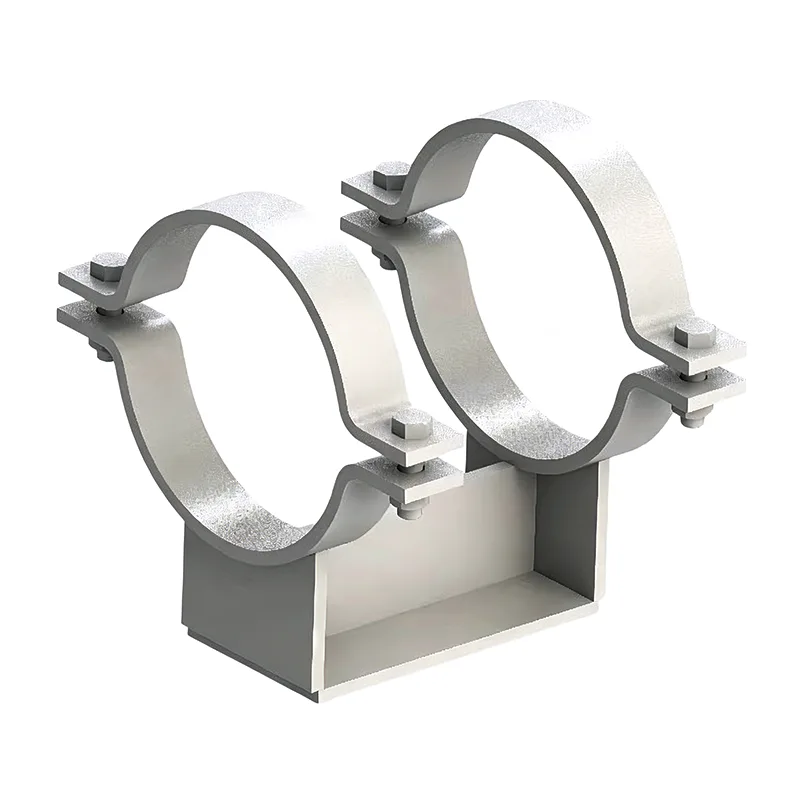

Опоры для башмаков труб являются частью более широкогоопоры для трубсемейство, но они достаточно различны, чтобы заслуживать отдельного дизайнерского внимания. В то время как простой зажим или подвесной стержень выдерживают вертикальную нагрузку, башмак трубы управляет контактной поверхностью. Этот интерфейс быстро усложняется: высокое трение может вызвать напряжение в трубе, недостаточная высота может разрушить изоляцию, а неправильный материал может привести к гальванической коррозии. Мы регулярно поставляем башмаки для труб, которые работают в тандеме спружинные вешалкивыше или с предварительно изолированными опорами труб на холодных линиях, где теплоизоляция имеет решающее значение.

Мы также можем предложить приклеенный ПТФЭ на опорной пластине из нержавеющей стали для скользящих операций с высокими нагрузками. Коэффициент трения обычно составляет от 0,05 до 0,10 для смазанного ПТФЭ, и это значение большинство инженеров по напряжению труб используют в своем анализе гибкости.

Стандарты, которым мы следуем

Башмаки труб изготавливаются в соответствии с теми же стандартами поддержки трубопроводов, которые мы применяем ко всему нашему ассортименту продукции:

ANSI/MSS SP‑58 – Материалы и конструкция опор труб

ASME B31.3 / B31.1 – Технологические и силовые трубопроводы

EN 1090 – Изготовление стальных конструкций (для проектов с маркировкой CE)

GB/T 17116 – Китайский стандарт на опоры для труб.

Наша заводская система качества сертифицирована по стандарту ISO 9001:2015, и мы можем предоставить полную сертификацию материалов EN 10204 3.1 для каждой партии обуви.

Часто задаваемые вопросы

В1: Какой высоты должен быть мой башмак для труб?

Высота башмака определяется толщиной утеплителя плюс зазор 10–25 мм. Например, для трубы с изоляцией из минеральной ваты толщиной 100 мм обычно требуется высота башмака 120–125 мм, чтобы изоляция не касалась опорной стали. Мы рассчитаем это на основании спецификации вашего трубопровода, если вы сообщите нам размер трубы и график изоляции.

Вопрос 2: Когда мне понадобится скользящая пластина из ПТФЭ на башмаке, а когда можно просто приварить основание из углеродистой стали?

Если ожидается, что труба будет смещаться в осевом направлении при тепловом расширении, скользящая поверхность из ПТФЭ или полированной нержавеющей стали снижает трение и возникающие в результате реактивные нагрузки на патрубки оборудования. Фиксированные или опорные точки не нуждаются в скользящей пластине. В отчете о напряжении трубы будет указано, какие опоры являются скользящими, а какие фиксированными.

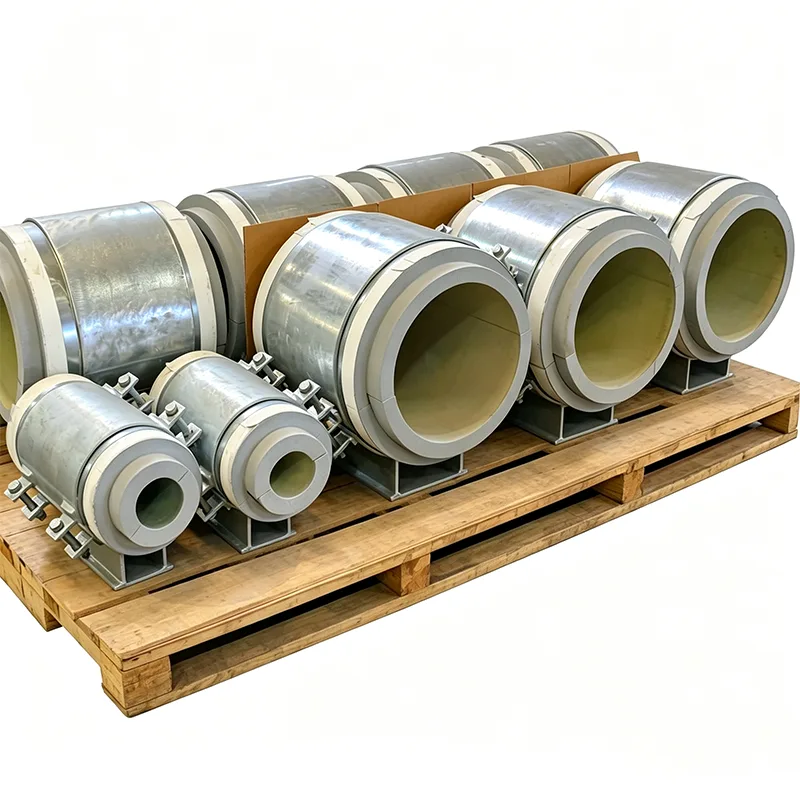

В3: Можете ли вы поставить предварительно изолированные башмаки для труб для криогенной эксплуатации?

Да. Мы производим обувь с изоляционным блоком из жесткого пенопласта или пеностекла, вклеенным в стальное седло. Опорная плита выступает под изоляцию, и вся конструкция спроектирована таким образом, чтобы предотвратить передачу холода и конденсацию. Они обычно используются для линий СПГ, этилена и охлажденной воды.

В4: каковы сроки доставки обуви для труб на заказ?

Простые башмаки из углеродистой стали без ПТФЭ: 12–18 дней. Обувь с приклеенными подушечками из ПТФЭ или фурнитурой из нержавеющей стали: 20–25 дней. Башмаки большого диаметра для труб диаметром 24 дюйма и больше могут занять немного больше времени. Мы уточним точный график с вашим предложением.

В5: вам нужны чертежи или вы можете спроектировать обувь на основе базовых данных?

Оба работают. Если у вас есть стандартный чертеж обуви, мы изготовим именно по нему. Если у вас есть только размер трубы, толщина изоляции и нагрузка, мы можем предложить вам проект на утверждение — никаких затрат на проектирование для стандартных конфигураций.

Контроль качества каждой обуви

Несмотря на то, что башмак для труб выглядит просто, мы проводим последовательный процесс контроля качества:

Проверка материала по номерам плавок и сертификатам завода.

Проверка размеров радиуса седла для обеспечения правильной посадки на наружный диаметр трубы.

Визуальный контроль сварных швов, при необходимости доступны PT или MT.

Проверка целостности соединения на прокладках из ПТФЭ (проверка постукиванием и визуальная проверка)

Окончательная проверка размеров — высота, плоскостность опорной плиты, расстояние между отверстиями под болты.

Проверка покрытия

Каждой обуви или партии обуви присвоен уникальный номер, который является перекрестной ссылкой на ваш список поддержки. Вы можете пройтись по упаковке и сопоставить каждую деталь с изометрией, не открывая чертеж.

Варианты настройки, с которыми мы часто работаем

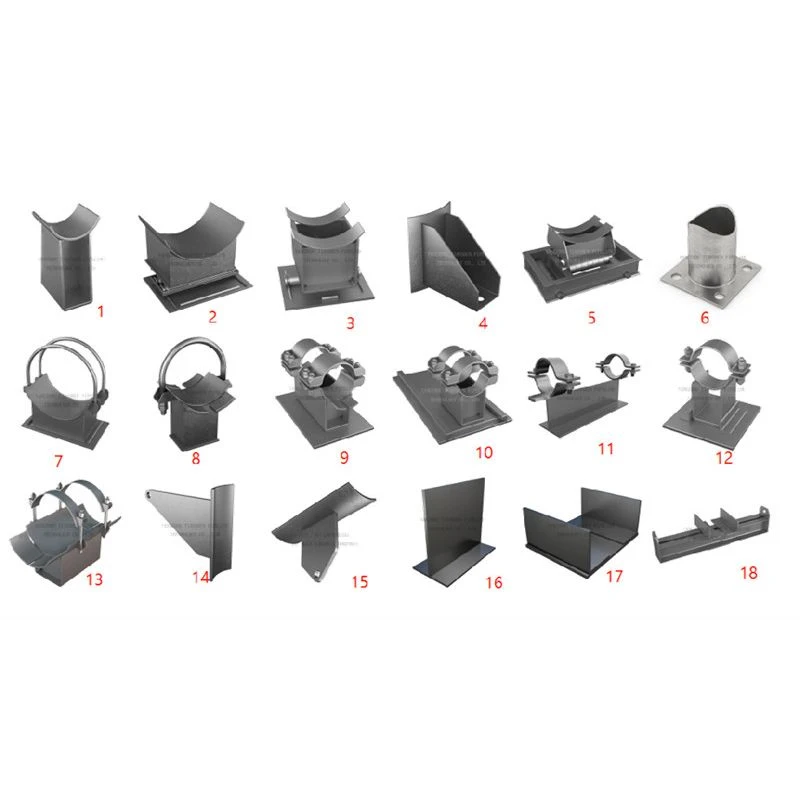

Стандартные башмаки для труб являются для нас отправной точкой. Мы регулярно модифицируем их для конкретных работ:

Удлиненные опорные плиты для широкополочных балок

Угловые башмаки для наклонных трубных эстакад

Разъёмные башмаки для модернизации существующих линий без разрезания

Седла из жаропрочных сплавов (например, P11, P22) для труб печей и риформеров.

Двойные направляющие пластины с боковыми упорами для направляющих скользящих башмаков

Огнестойкие конструкции обуви с вспучивающимся покрытием или вставками из минеральной ваты.

Чем больше информации вы предоставите нам об установке, тем лучше мы сможем адаптировать обувь, чтобы предотвратить дальнейшие модификации на месте.

Чему мы научились на местах

На высокотемпературных линиях всегда учитывайте расширение трубы при расположении башмака. Башмак, приваренный в неправильном положении во время холодной установки, может соскочить с опорной стали при нагреве линии.

Подушки из ПТФЭ необходимо защищать во время пескоструйной обработки и покраски на месте. Обычно мы их маскируем, но напоминание команде сайта никогда не помешает.

Если башмак установлен на оцинкованной конструкции, предпочтительнее использовать контактную поверхность из нержавеющей стали или ПТФЭ, чтобы избежать охрупчивания цинком и неравномерной коррозии.

Для толстостенных труб большого размера башмак с полным седлом распределяет нагрузку лучше, чем башмак с плоским стержнем, и снижает риск локального перенапряжения стенки трубы. Мы можем выполнить быстрый расчет, если вы поделитесь графиком труб и нагрузкой.

Почему Tianshun для трубочной обуви?

Башмаки для труб — незамеченные рабочие лошадки трубопроводной системы, и мы относимся к ним с тем уважением, которого они заслуживают. Каждая обувь, которую мы отправляем, изготавливается на собственном складе из стальных листов, труб и структурных профилей. Это означает, что мы контролируем качество от сырья до окончательной окраски. Это также означает, что мы можем быстро реагировать, когда в последнюю минуту к проекту добавляются 50 дополнительных туфель.

Мы поставляли башмаки для труб для заводов по производству метанола, плавучих заводов по производству СПГ, сетей централизованного теплоснабжения и фармацевтических чистых инженерных сетей. Более 70% нашего бизнеса приходится на повторные заказы, потому что наша обувь подходит к трубе, скользит, когда нужно, и не ржавеет в течение первого года.

Если для вашего проекта требуются башмаки для труб, предварительно изолированные опоры для труб или полный пакет пружинных опор и подвесок, отправьте нам график поддержки или стандартные чертежи. Мы предоставим предложение напрямую с завода, конкурентоспособные цены и сроки доставки, которые вы сможете спланировать. Посещение нашей фабрики в Янчжоу приветствуется в любое время — вы увидите, как именно мы режем, свариваем и обрабатываем каждую обувь, прежде чем она отправится в продажу.
