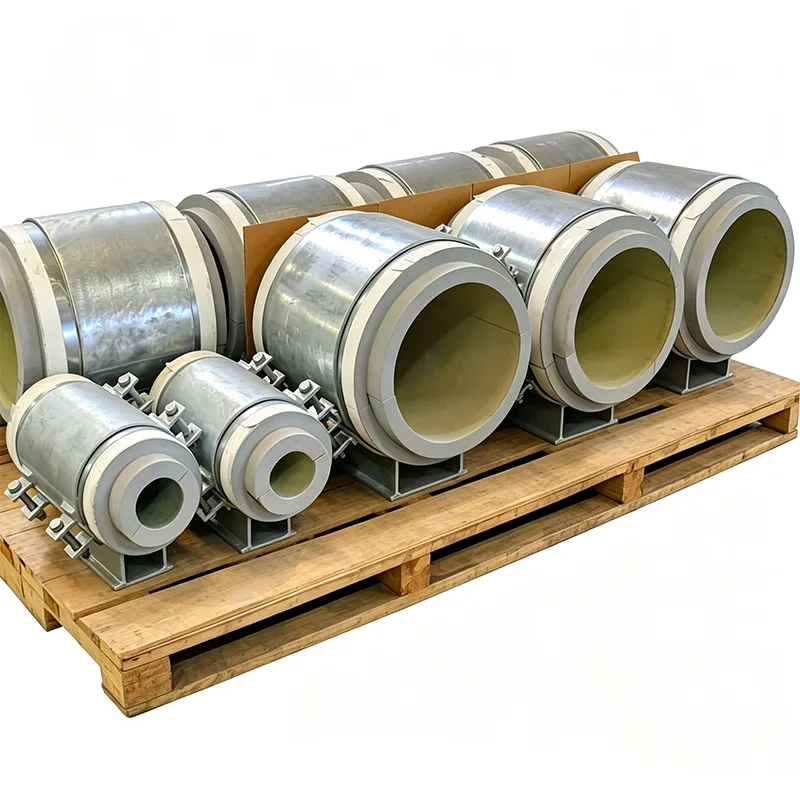

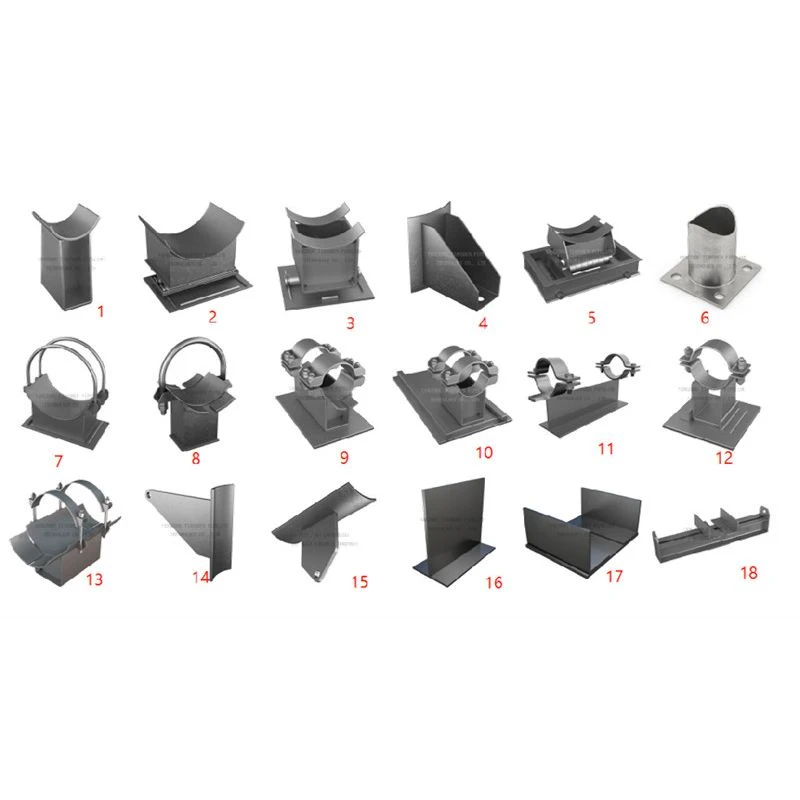

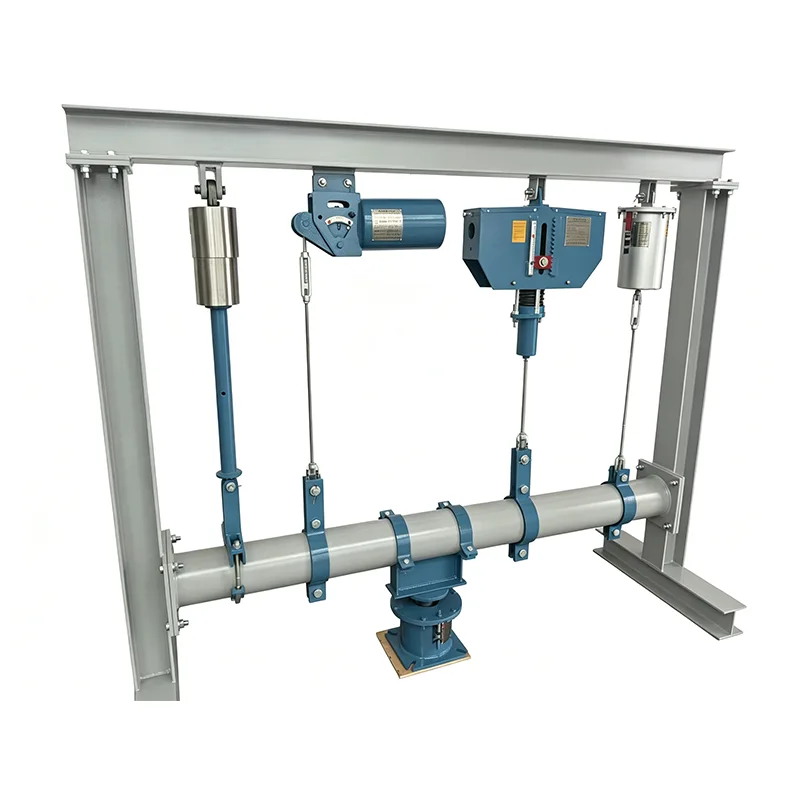

Опора для обуви для изолированной трубы

На изолированной трубе стандартный башмак может создать больше проблем, чем решить. Если путь нагрузки обуви прорезает изоляцию, изоляция со временем разрушается. Эта раздавленная секция пропускает или отводит тепло, образует конденсат на холодных поверхностях и становится отправной точкой коррозии под изоляцией. Исправить это несложно — правильно спроектированная опора для изолированной трубы отделяет несущую функцию от тепловой функции — но чтобы правильно продумать детали, требуется тщательное проектирование.

В Янчжоу Тяньшунь мы проектируем и изготавливаем изолированные башмаки труб для проектов на пяти континентах с 2012 года. Мы поставляем их для сетей централизованного охлаждения, где важен каждый ватт тепла, для паропроводов, где голый металлический башмак будет тратить энергию и создавать опасность ожога, а также для предприятий СПГ, где холодная точка на опоре может привести к обледенению и повреждению конструкции. В каждом случае требование одно и то же: надежно выдерживать вес трубы, сохраняя при этом изоляцию непрерывной и пароизоляцию герметичной.

Как на самом деле работает изолированный башмак для труб

Основная идея проста: между трубой и металлической опорной опорой находится жесткий, несущий нагрузку изоляционный блок. Труба опирается на утеплитель, утеплитель сидит в башмаке, а металлический башмак передает нагрузку на конструкцию. Но для того, чтобы этот блок выдержал годы движения труб и термоциклирования без растрескивания, смещения или потери своих изоляционных характеристик, необходимо следующее:

Материал блока подбирается под температурный диапазон. Для охлажденной воды и холода при температуре до -50°C мы обычно используем полиизоцианурат высокой плотности (PIR) или пеностекло. Для линий пара и горячего масла при температуре до 400°C и выше мы используем материалы на основе силиката кальция или перлита. Ключевым свойством является прочность на сжатие при расчетной температуре: то, что выдерживает комнатную температуру, может размягчиться при 200°C.

Изоляционный блок полностью герметизирован. Металлическое стопорное кольцо или приваренная боковина башмака окружают блок со всех сторон, предотвращая его выход из строя при боковом движении трубы или вибрации. Блок установлен на стальной опорной плите с непрерывным сварным швом, поэтому нет прямого пути от металла к трубе для обхода изоляции.

Путь пароизоляции спроектирован так, чтобы быть непрерывным. На холодных трубах врагом является попадание влаги. Мы следим за тем, чтобы конструкция башмака позволяла пароизоляции, нанесенной на изоляцию трубы на месте, плотно прилегать к изоляционному блоку башмака или его металлической оболочке, без зазоров, которые могли бы позволить влажному воздуху достичь холодной поверхности.

Гибкость дизайна, соответствующая реальным условиям на объекте

Мы не рассматриваем изолированные башмаки для труб как готовые изделия, потому что не существует двух одинаковых характеристик изоляции. Мы создаем каждую обувь, чтобы она соответствовала:

Ваш диаметр трубы и толщина изоляции (будь то 25 мм пеностекла или 150 мм минваты).

Тип системы изоляции, применяемой на месте — мы можем предварительно разрезать вторичную изоляцию, чтобы она соответствовала корпусу обуви, и создать облицовочный профиль, который упрощает отделку объекта.

Условия движения труб. Если труба скользит, мы можем установить на основание башмака скользящую пластину, пропитанную ПТФЭ или графитом, при этом поверхность с низким коэффициентом трения будет соединена с несущим листом из нержавеющей стали, который защищает изоляционный блок от сил сдвига.

Особые требования, такие как огнестойкая изоляция, антиабразивные покрытия на металлических деталях или дренажные отверстия для предотвращения скопления воды при наружной установке.

Что вы получаете с каждой поставкой

Заказ на башмаки для изолированных труб Tianshun включает в себя всю документацию, которую запросит ваш инспектор:

Сертификаты EN 10204 типа 3.1 на стальные компоненты.

Таблицы данных изоляционных материалов с указанием значений прочности на сжатие и теплопроводности при расчетной температуре.

Отчеты о проверке размеров, подтверждающие толщину блока, высоту башмака и размеры опорной плиты.

Загрузите сертификаты испытаний, если этого требует спецификация проекта.

Приложения

Трубопроводы охлажденной воды и рассола на станциях централизованного охлаждения и центрах обработки данных

Линии пара и конденсата на промышленных предприятиях и электростанциях

Трубопроводы для сжиженного природного газа и криогенных жидкостей, где необходимо избегать холодных зон.

Холодильные и холодильные склады

Любая изолированная труба, проходящая по эстакаде, где важны энергоэффективность и долгосрочные затраты на техническое обслуживание.

Почему Тяньшунь?

Мы являемся специализированным производителем опор, а не обычным поставщиком трубопроводной арматуры. Когда вы отправите нам список трубопроводов и спецификации изоляции, наша команда инженеров проверит нагрузку на каждую колодку, подтвердит совместимость изоляционного материала и отметит все места, где стандартные размеры колодок не соответствуют имеющейся конструкции. Этот уровень проверки выявляет проблемы на чертежной доске, а не во время установки. Более 70% нашей деятельности повторяется — это прямой результат поставки обуви, которая работает точно так, как ожидалось, от первого гидроиспытания до конца расчетного срока службы.

Часто задаваемые вопросы

Вопрос: Можете ли вы точно подобрать тип и толщину моей изоляции?

А: Да. Мы без каких-либо компромиссов подбираем башмак и несущий блок в соответствии с диаметром трубы, изоляционным материалом и указанной толщиной.

Вопрос: Вы предоставляете изоляционный блок или я устанавливаю его на месте?

Ответ: Мы поставляем обувь с уже приклеенным и инкапсулированным внутри несущим изоляционным блоком. Окружающая вторичная изоляция и облицовка обычно устанавливаются на месте, но мы также можем изготовить комплекты изоляции заранее.

Вопрос: Как предотвратить распространение тепла через металлический корпус обуви?

А: Изоляционный блок создает тепловой разрыв между трубой и металлическим основанием. Боковина башмака не контактирует напрямую с трубой, поэтому не существует непрерывного металлического пути для обхода изоляции теплом.

Вопрос: Что делать, если моя труба смещается в осевом направлении из-за теплового расширения?

Ответ: Мы можем добавить к основанию башмака скользящую пластину из ПТФЭ или графита, позволяющую трубе перемещаться, сохраняя при этом устойчивость изоляционного блока.

Вопрос: Каким стандартам соответствует эта обувь?

Ответ: Производство стали соответствует MSS SP-58 и MSS SP-69. Изоляционные материалы поставляются в соответствии со стандартами ASTM или EN для конкретного проекта, и мы можем удовлетворить требования маркировки CE в соответствии с PED, где это применимо.
