Трубопроводные компенсаторы — это гибкие компоненты, устанавливаемые в трубопроводные системы для поглощения изменений размеров, вызванных тепловым расширением и сжатием, а также для гашения вибрации, снижения шума и компенсации незначительного смещения при установке. Без компенсаторов тепловое расширение на длинных участках труб создаст огромные напряжения, которые могут повредить насосы, клапаны, форсунки и саму трубу.Трубопроводные технологии Янчжоу Тяньшуньпроизводит три основных семейства компенсаторов — металлические сильфонные, резиновые и тканевые — каждое из которых разработано для определенного давления, температуры и условий среды.

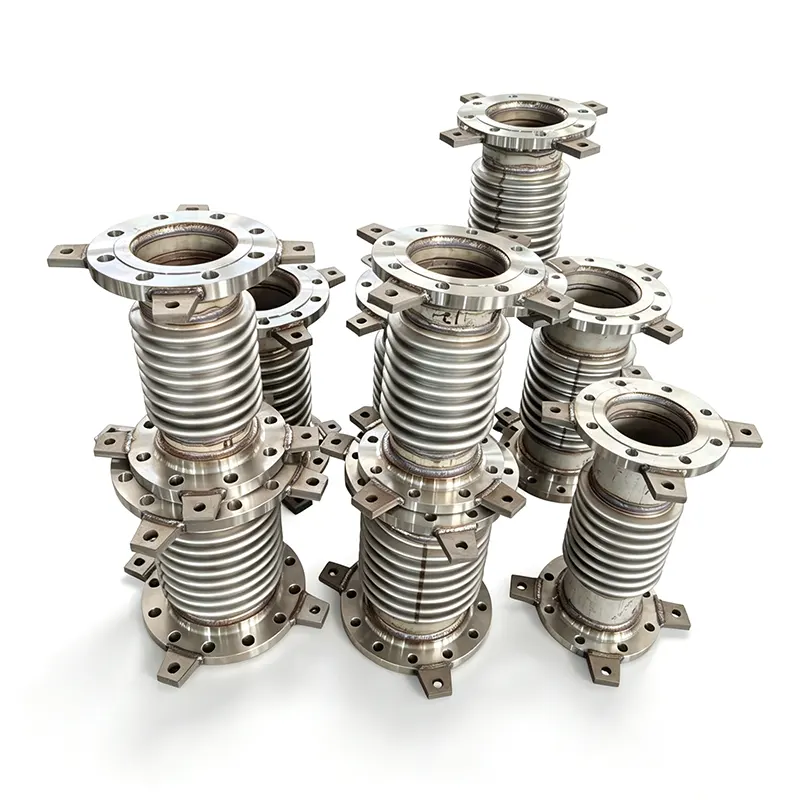

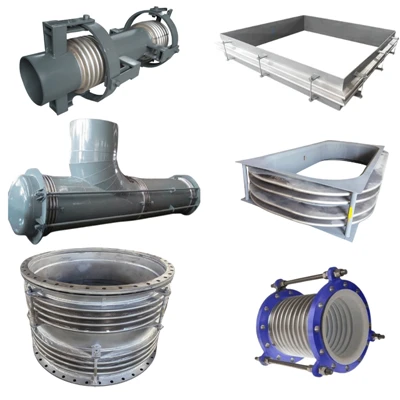

Металлические компенсаторы, также называемые сильфонными компенсаторами, состоят из одного или нескольких гофрированных сильфонных элементов из нержавеющей стали в сочетании с концевыми фитингами, такими как фланцы, приварные концы или резьбовые соединения. Они предназначены для трубопроводных систем, находящихся под давлением, и могут компенсировать осевые, боковые и угловые перемещения по отдельности или в комбинации.
Конфигурации варьируются от простых одноосных блоков до сложных связанных, универсальных, шарнирных и сбалансированных по давлению конструкций, которые выдерживают давление или ограничивают движение в определенных плоскостях. Сильфоны обычно изготавливаются из нержавеющей стали 304, 321 или 316L, а также доступны варианты из высоколегированных сплавов, таких как инконель или хастеллой, для работы в агрессивных средах или при высоких температурах. Номинальные значения давления охватывают полный вакуум до нескольких сотен бар, в зависимости от диаметра и количества слоев сильфона.
| Элемент параметра | Примеры общих ценностей |
| Номинальный диаметр (DN) | Ду50 - Ду3000(Нестандартные размеры могут быть изготовлены по чертежам.) |
| Расчетное давление (PN) | Ру10, Ру16, Ру25, Ру40 |
| Расчетная температура | от -196°С до +800°С |
| Материал сильфона | СС304, СС316Л, Инконель 625 |
| Тип подключения | Фланец , Сварка |
| Способность движения | Осевое, поперечное, угловое (мм/°) |
| Усталость жизни | 1000, 3000, 5000 циклов |
Резиновые компенсаторы представляют собой легкую и гасящую вибрацию альтернативу металлическим узлам для применений с более низким давлением. Изготовленные из усиленного синтетического каучука, такого как EPDM, NBR, неопрен или варианты с футеровкой из PTFE, они поглощают тепловые движения, уменьшают корпусной шум и компенсируют несоосность между трубопроводами и оборудованием. Они широко используются в водоочистке, системах отопления, вентиляции и кондиционирования воздуха, насосных станциях и линиях передачи химикатов, где приоритетными являются коррозионная стойкость и амортизация.

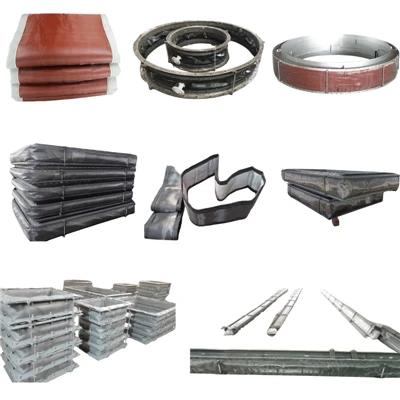

Тканевые или неметаллические компенсаторы предназначены в первую очередь для воздуховодов низкого давления и систем дымоотвода, работающих при высоких температурах. Они состоят из нескольких слоев высокотемпературной ткани, изоляции и уплотнительных материалов, обрамленных металлом или стальной конструкцией. Тканевые соединения, способные поглощать большое количество осевых, боковых и угловых перемещений с очень низкой силой реакции, широко распространены на электростанциях, предприятиях по переработке отходов в энергию, цементных печах и промышленных вытяжных системах, работающих при температуре до 1000°C и выше при соответствующей изоляции.
| Таблица параметров | Примеры общих ценностей |
| Рабочая температура | 400°С-1000°С |
| Рабочее давление | ± 50 кПа (низкое давление) |
| Тип среды/газа | Дымовой газ, горячий воздух, коррозионный газ |
| Слои ткани | ПТФЭ, кремний, керамическое волокно |
| Общая длина | 200–500 мм (настраиваемый) |
| Материал рамы | Углеродистая сталь, Q235, SS304 |
Наш ассортимент компенсаторов охватывает номинальные диаметры от DN25 (1 дюйм) до DN4000 (160 дюймов) и больше для нестандартных тканевых блоков. Стандартные габаритные размеры соответствуют общепринятым отраслевым нормам, а нестандартные длины, возможности перемещения и конфигурации концов изготавливаются на заказ. Каждое соединение проходит гидростатические и циклические испытания, при необходимости, с полной отслеживаемостью материала от рулона до готовой сборки.
Все компенсаторы спроектированы и изготовлены в соответствии с международными стандартами, включая EJMA, ASME B31.1, ASME B31.3, EN 14917 и GB/T 12777. Мы также имеем сертификат ISO 9001:2015 и можем поставлять изделия с маркировкой CE на европейский рынок.
Интеграция с системами поддержки труб
Компенсаторы почти всегда определяются как часть полного анализа гибкости трубопровода, работая вместе с пружинными опорами и жесткими опорами труб для контроля как перемещения, так и нагрузки. На линиях со значительным вертикальным тепловым ростом подвески с переменной пружиной или подвески с постоянной пружиной несут вес трубы, а компенсатор поглощает осевое и боковое смещение. В системах, подверженных динамическим воздействиям, таким как гидравлический удар или сейсмическая нагрузка, гидравлические демпферы часто устанавливаются параллельно с компенсаторами, чтобы ограничить внезапное движение и одновременно обеспечить постепенное тепловое смещение.
В наш полный ассортимент продукции также входят опоры для башмаков труб, предварительно изолированные опоры для труб для криогенных и высокотемпературных линий, а также полный ассортимент пружинных подвесок и опор, что позволяет клиентам приобретать компенсаторы и сопутствующее вспомогательное оборудование от одного производителя.
Компенсаторы используются практически во всех отраслях перерабатывающей промышленности: энергетика (тепловая, ядерная, возобновляемая), нефтегазовая (нефтеперерабатывающие заводы, трубопроводы, терминалы СПГ), очистка воды и сточных вод, нефтехимические и фармацевтические заводы, горнодобывающая и перерабатывающая промышленность, производство продуктов питания и напитков, централизованное теплоснабжение и строительные системы отопления, вентиляции и кондиционирования.
Каждый компенсатор перед отправкой с нашего производственного предприятия площадью 35 000 м² в Цзянсу, Китай, проходит испытания под давлением и проверку размеров. Наша команда инженеров поддерживает клиентов расчетами перемещений, рекомендациями по выбору материалов и анализом индивидуального дизайна. Стандартные сроки выполнения заказа составляют от двух до четырех недель в зависимости от размера и сложности, а срочные заказы могут быть выполнены по предварительной договоренности. Имея более чем 14-летний опыт поставок компонентов трубопроводов в более чем 45 стран, мы обслуживаем EPC-подрядчиков, инжиниринговые фирмы и конечных пользователей по всему миру.
Какой тип компенсатора выбрать — металлический, резиновый или тканевый?
Выбирайте в зависимости от давления, температуры и среды. Металлические сильфонные соединения выдерживают высокое давление и широкий диапазон температур и используются по умолчанию для технологических трубопроводов. Резиновые соединения превосходно гасят вибрацию и устойчивы к коррозии при работе с водой и слабыми химическими веществами. Тканевые соединения используются для воздуховодов большого диаметра, низкого давления и высокой температуры, таких как системы дымохода и выхлопа.
Какие движения может компенсировать компенсатор?
В зависимости от конструкции компенсаторы могут поглощать осевые (сжатие/растяжение), боковые (перпендикулярное смещение) и угловые (поворот) перемещения по отдельности или в комбинации. Одинарные сильфонные узлы в основном предназначены для осевого перемещения, тогда как универсальные, шарнирные и карданные конструкции используются для бокового и углового перемещения.
Нужны ли мне пружинные опоры при установке компенсатора?
В большинстве случаев да. Компенсаторы поглощают тепловые движения, но не рассчитаны на то, чтобы выдерживать вес трубы. Подвески с регулируемой пружиной или подвески с постоянной пружиной выдерживают собственную нагрузку на трубу и содержимое, обеспечивая при этом свободное перемещение компенсатора. Правильный выбор опоры является частью полного анализа напряжения трубы.
Каким стандартам соответствуют ваши компенсаторы?
Наши металлические компенсаторы разработаны в соответствии со стандартами EJMA и соответствуют стандартам ASME B31.1, ASME B31.3, EN 14917 и GB/T 12777. Резиновые и тканевые элементы соответствуют применимым стандартам ISO, EN и ASTM. Маркировка CE и проверка третьей стороной доступны по запросу.
Каков типичный срок службы компенсатора?
Срок службы зависит от температуры, давления, циклов движения, коррозии среды и качества установки. Металлическое сильфонное соединение правильного размера и установки обычно служит от 10 до 20 лет при нормальной промышленной эксплуатации. Резиновые и тканевые соединения обычно имеют более короткий срок службы и считаются заменяемыми изнашиваемыми элементами. По запросу мы можем предоставить данные о цикле усталости для конкретных конструкций сильфонов.
