Как гидравлические демпферы защищают трубопроводы от сейсмических и динамических нагрузок?

Трубопроводы — это жизненно важные пути современной промышленности, транспортирующие нефть, газ, химикаты и воду на огромные расстояния. Однако они уязвимы к ряду внешних сил, включая сейсмические явления, ветровые нагрузки, гидравлические удары и скачки давления. Эти динамические и сейсмические нагрузки могут привести к катастрофическому отказу трубопровода, если ими не управлять должным образом.Гидравлические демпферыявляются важнейшими устройствами безопасности, которые защищают трубопроводы от этих сил. Гидравлический демпфер, также известный как глушитель ударов или сейсмический демпфер, представляет собой механическое устройство, которое обеспечивает медленное, контролируемое тепловое движение трубопровода, одновременно жестко фиксируя его при быстрых динамических нагрузках, тем самым предотвращая чрезмерное смещение и напряжение. На заводе компании Yangzhou Tianshun Pipeline Technology Co., Ltd. уже более 25 лет разрабатываются высокопроизводительные гидравлические демпферы, и мы увидели их важную роль в защите критически важной инфраструктуры по всему миру.

Защитный механизм гидравлического демпфера основан на простом, но очень эффективном принципе: блокировке, чувствительной к скорости. В нормальных условиях эксплуатации демпфер позволяет трубопроводу термически расширяться и сжиматься с медленной скоростью, без ограничений компенсируя температурный рост. Однако при возникновении сейсмического события или внезапной динамической нагрузки демпфер определяет быстрое увеличение скорости и мгновенно блокируется, действуя как жесткая стойка, удерживающая трубу и предотвращающая чрезмерное движение. Такая быстрая реакция достигается за счет высокоточной гидравлической системы, включающей поршень, цилиндр, наполненный специальной силиконовой жидкостью, и сложный клапанный механизм. Наши гидравлические демпферы срабатывают за миллисекунды, обеспечивая защиту трубопроводов от самых серьезных сейсмических и динамических явлений. В этом подробном руководстве мы углубимся в конструкцию, гидравлику и материалы, которые делают гидравлические демпферы незаменимыми для безопасности трубопроводов, а также предоставим подробные технические характеристики и рекомендации по применению, основанные на обширном опыте нашего завода.

Оглавление

• 1. Каков принцип работы гидравлического демпфера?
• 2. Как гидравлические демпферы смягчают сейсмические и динамические нагрузки?
• 3. Каковы основные технические характеристики наших гидравлических демпферов?
• 4. Как правильная установка и обслуживание могут обеспечить работоспособность демпфера?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по индивидуальному демпферу

Каков принцип работы гидравлического демпфера?

По своей сути гидравлический демпфер представляет собой чувствительное к скорости энергопоглощающее устройство, которое обеспечивает как свободу движения при тепловом расширении, так и жесткое удержание при динамических нагрузках. Устройство состоит из цилиндра, заполненного высоковязкой силиконовой жидкостью, поршня со специально разработанными отверстиями и подпружиненного обратного клапана. При обычных медленных тепловых движениях поршень движется через жидкость с низкой скоростью, позволяя жидкости течь через отверстие и обратный клапан с минимальным сопротивлением. Это свободное движение, обычно менее 100 мм/сек, компенсирует тепловое расширение, не создавая при этом значительных нагрузок на трубопровод. Однако когда динамическое событие, такое как землетрясение или гидроудар, вызывает высокоскоростное движение, поток жидкости через отверстие становится сильно ограниченным из-за падения давления на поршне. Обратный клапан закрывается, пропуская жидкость через контролируемый байпас, создавая эффект демпфирования, который препятствует быстрому движению. Действие блокировки является прогрессивным, то есть демпфер оказывает возрастающее сопротивление по мере увеличения скорости, эффективно становясь жестким стопором при движении на очень высоких скоростях.

Ключевые принципы работы нашейГидравлические демпферы:

• Блокировка, чувствительная к скорости:Демпфер настроен на фиксацию при определенном пороге скорости, обычно от 50 до 150 мм/сек, в зависимости от применения. Это гарантирует, что он останется разблокированным при нормальном тепловом расширении, но немедленно заблокируется в случае сейсмических событий.
• Прогрессирующее сопротивление:В отличие от механического упора, который обеспечивает внезапное и жесткое ограничение, гидравлический демпфер обеспечивает постепенное сопротивление, которое увеличивается с увеличением скорости. Это смягчает ударную нагрузку, уменьшая пиковую силу, передаваемую на трубопровод и его опоры.
• Термическая компенсация:Демпфер предназначен для компенсации движений растяжения и сжатия, позволяя трубопроводу свободно расширяться и сжиматься в пределах нормального рабочего диапазона.
• Безопасная конструкция:В случае утечки гидравлической жидкости или повреждения уплотнения демпфер автоматически блокируется, не позволяя трубопроводу остаться незащищенным.
• Регулируемая чувствительность блокировки:Многие из наших гидравлических демпферов позволяют регулировать скорость блокировки на месте, обеспечивая точную настройку в соответствии с конкретными критериями сейсмического проектирования трубопровода.

Практический пример нефтехимического завода на Ближнем Востоке иллюстрирует принцип работы в действии. На станции имелся паропровод большого диаметра, который при нормальной работе испытывал значительные тепловые расширения с перемещениями до 150 мм. Однако регион также подвержен незначительной сейсмической активности. Стандартные опоры для труб допускали тепловое движение, но не могли удержать трубу во время землетрясения. Установив наши гидравлические демпферы в стратегически важных местах, завод добился свободного теплового движения в нормальных условиях, в то время как демпферы блокируются во время сейсмических явлений, ограничивая смещение труб до безопасного уровня. Директор завода сообщил, что демпферы безупречно сработали во время землетрясения магнитудой 5,2, предотвратив любое повреждение системы трубопроводов.

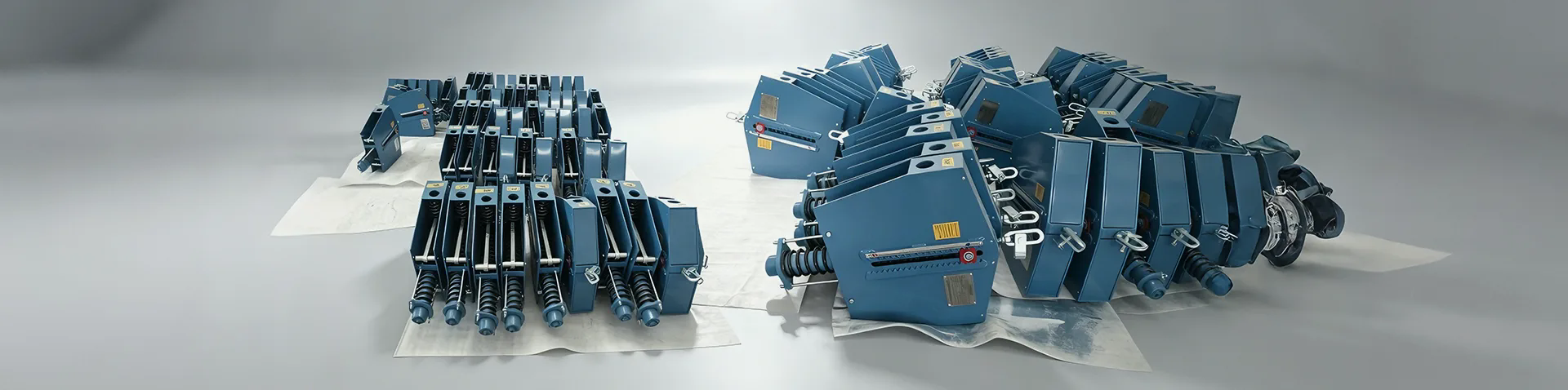

Наша фабрика вЯнчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.производит гидравлические демпферы с различной чувствительностью блокировки и силой хода, подходящей для трубопроводов различных размеров и условий эксплуатации. Мы используем высококачественную нержавеющую сталь для деталей, контактирующих с рабочей средой, а наша силиконовая жидкость химически инертна и стабильна в широком диапазоне температур. Каждый демпфер тестируется на динамическом испытательном стенде для проверки его характеристик блокировки и демпфирования. Приверженность точному машиностроению гарантирует, что наши гидравлические демпферы обеспечивают надежную защиту трубопроводов в самых сложных условиях.

Как гидравлические демпферы смягчают сейсмические и динамические нагрузки?

Сейсмические явления и динамические нагрузки создают сложные силы, которые действуют на трубопроводы в разных направлениях.Гидравлические демпферыУстраните эти силы, обеспечив сочетание жесткого ограничения и рассеивания энергии. Когда сейсмическая волна проходит через землю, она заставляет трубопровод двигаться вместе с землей, но поскольку трубопровод представляет собой длинную, непрерывную конструкцию, его инерция заставляет его отставать от движения грунта. Это дифференциальное движение может вызвать изгибающие напряжения и осевые нагрузки, которые превышают расчетные пределы трубы. Гидравлический демпфер блокируется во время сейсмического события, соединяя трубу с опорной конструкцией и предотвращая чрезмерное относительное перемещение. Кроме того, гидравлическое демпфирование демпфера рассеивает часть сейсмической энергии в виде тепла, снижая общую нагрузку на трубопровод и его опоры.

Ключевые механизмы снижения нагрузки гидравлических демпферов:

• Ограничение смещения:Запираясь при высокой скорости, демпфер ограничивает смещение трубопровода во время сейсмического явления, удерживая его в пределах расчетного диапазона трубы и ее опор.
• Рассеяние энергии:Эффект гидравлического демпфирования преобразует часть кинетической энергии динамической нагрузки в тепло, уменьшая силу, передаваемую на трубопровод и его конструктивные опоры.
• Перераспределение нагрузки:Гидравлические демпферы стратегически расположены вдоль трубопровода для равномерного распределения сейсмической нагрузки, предотвращая концентрацию напряжений в определенных точках.
• Предотвращение резонанса:Обеспечивая демпфирующий эффект, демпфер помогает предотвратить резонанс трубопровода на собственной частоте, который может усиливать динамические нагрузки.
• Защита от гидроудара:Быстрая блокировка демпфера при резких скачках давления (гидравлический удар) предотвращает чрезмерное перемещение трубопровода, снижая риск разъединения соединения или выхода из строя опоры.

Тематическое исследование на заводе по производству сжиженного природного газа (СПГ) в Юго-Восточной Азии демонстрирует эффективность гидравлических демпферов в смягчении сейсмических нагрузок. Объект располагался в сейсмически активной зоне и имел надземную систему трубопроводов длиной 2 км. После оценки сейсмического риска инженеры установили более 100 гидравлических демпферов в критически важных местах. Во время землетрясения магнитудой 6,2 демпферы заблокировались, как было задумано, ограничив смещение трубы расчетным безопасным диапазоном. Проверки после происшествия не выявили повреждений системы трубопроводов, и объект смог возобновить работу в течение 48 часов. Управляющий объектом выразил благодарность за то, что гидравлические демпферы предотвратили катастрофический сбой.

Наш завод производит гидравлические демпферы различных конфигураций, в том числе одностороннего и двойного действия, подходящие для различных направлений и величин нагрузки. Мы также предлагаем демпферы со встроенным визуальным индикатором положения, который позволяет обслуживающему персоналу с первого взгляда проверить состояние демпфера. Наша команда инженеров может выполнить исследование размеров и размещения демпфера, используя анализ методом конечных элементов (FEA) для моделирования реакции трубопровода на сейсмические и динамические нагрузки. Это гарантирует оптимальное расположение и размер демпферов для обеспечения наиболее эффективной защиты. Благодаря нашим гидравлическим демпферам операторы трубопроводов могут быть уверены, что их инфраструктура готова даже к самым суровым сейсмическим и динамическим явлениям.

Каковы основные технические характеристики наших гидравлических демпферов?

Т.С. MACHINARY производит широкий ассортимент гидравлических демпферов для различных трубопроводов. В нашу линейку продукции входят демпферы с различной грузоподъемностью, длиной хода и скоростью фиксации, отвечающие конкретным требованиям электростанций, нефтеперерабатывающих заводов и промышленных объектов. Вся наша продукция для гидравлических демпферов производится в соответствии с ISO 9001 и отвечает требованиям ASME B31.1, DIN EN 13480 и других международных стандартов. В таблице ниже приведены основные технические характеристики наших самых популярных моделей гидравлических демпферов, которые используются в критически важных системах защиты трубопроводов по всему миру. Наш завод также может производить демпферы по индивидуальному заказу в соответствии с конкретными требованиями проекта, включая специальную длину хода, допустимую нагрузку и покрытия для защиты окружающей среды.

В дополнение к стандартным моделям наш завод предлагает несколько дополнительных функций, повышающих производительность и пригодность гидравлических демпферов для конкретных условий эксплуатации. К ним относятся: низкотемпературная версия со специальной силиконовой жидкостью, сохраняющей текучесть до -40°C; высокотемпературная версия, рассчитанная на непрерывную работу при температуре 120°C; и версия с эпоксидным покрытием для агрессивных сред, таких как морские платформы и химические заводы. Мы также предоставляем нестандартную длину хода для удовлетворения конкретных требований к тепловому перемещению трубопровода.

Наш процесс контроля качества включает 100-процентное испытание динамических характеристик каждого гидравлического демпфера, проверяющее соответствие скорости блокировки, грузоподъемности и характеристик демпфирования указанным значениям. Мы также проводим опрессовку гидравлической системы, чтобы убедиться в отсутствии утечек под рабочим давлением. Каждый демпфер маркируется уникальным серийным номером, что обеспечивает полную прослеживаемость от производства до установки на месте. Наша фабрика вЯнчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.поддерживает полный перечень стандартных демпферов и компонентов, что обеспечивает быструю доставку в любое место. Мы также предоставляем услуги по подбору демпфера, где наша команда инженеров поможет вам выбрать оптимальную модель и размер для ваших конкретных потребностей в защите трубопровода.

Как правильная установка и обслуживание могут обеспечить работоспособность демпфера?

Гидравлические демпферыпредставляют собой прецизионные устройства, требующие тщательной установки и регулярного обслуживания для обеспечения правильной работы. Неправильная установка может привести к тому, что демпфер не сможет зафиксироваться при динамических нагрузках или он может заблокироваться, когда этого не следует делать (например, во время медленного теплового движения). Наша фабрика вЯнчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.предоставляет подробные инструкции по установке и рекомендации по техническому обслуживанию, которые помогут клиентам максимально повысить надежность и срок службы их гидравлических демпферов. Следование этим рекомендациям гарантирует, что демпферы обеспечат критическую защиту, необходимую во время сейсмических и динамических явлений.

Основные методы установки и технического обслуживания гидравлических демпферов:

• Правильная ориентация:Демпфер должен быть установлен в правильной ориентации, при этом шток поршня должен быть совмещен с направлением ожидаемого движения. Установка демпфера под углом может вызвать боковую нагрузку, которая может повредить уплотнения и снизить производительность.
• Правильный монтаж:Используйте прилагаемые монтажные кронштейны и убедитесь, что они надежно прикреплены к трубопроводу и опорной конструкции. Точки крепления должны быть конструктивно адекватными, чтобы передавать нагрузку демпфера на опору.
• Смазка и герметизация:Шток поршня демпфера следует регулярно очищать и смазывать рекомендованным маслом во избежание коррозии и разрушения уплотнения. Во время планового технического обслуживания уплотнения следует проверять на наличие признаков износа или утечек.
• Функциональное тестирование:Мы рекомендуем ежегодно проверять функцию блокировки демпфера с помощью портативного испытательного устройства, имитирующего динамическую нагрузку. Это гарантирует, что демпфер остается работоспособным и что скорость блокировки не выходит за пределы спецификации.
• График замены:Даже при правильном обслуживании гидравлические демпферы имеют ограниченный срок службы. Мы рекомендуем заменять демпфер каждые 15–20 лет или раньше, если целостность уплотнения нарушена или демпфер подвергся серьезному сейсмическому воздействию.

Пример атомной электростанции в США иллюстрирует важность регулярного технического обслуживания демпфера. Во время планового осмотра обслуживающий персонал обнаружил, что в нескольких гидравлических демпферах возникли утечки через уплотнения, что привело к медленной утечке силиконовой жидкости. Если бы не принять меры, демпферы имели бы пониженную демпфирующую способность и могли бы не зафиксироваться должным образом во время землетрясения. На заводе следовали рекомендованной нами процедуре технического обслуживания, заменив уплотнения и заправив демпферы свежей жидкостью. Последующее динамическое испытание подтвердило, что демпферы полностью работоспособны. Менеджер по безопасности станции отметил, что программа превентивного технического обслуживания предотвратила потенциальную проблему безопасности, и демпферы были полностью работоспособны во время следующего сейсмического события.

Наш завод предоставляет подробное руководство по техническому обслуживанию демпфера, которое охватывает процедуры проверки, испытаний и замены уплотнений. Мы также предлагаем программу обучения для обслуживающего персонала, охватывающую правильное использование испытательного оборудования и интерпретацию результатов испытаний. Для клиентов, которые предпочитают решение «под ключ», мы предлагаем контракт на обслуживание амортизаторов, который включает периодические проверки, функциональные испытания и замену уплотнений. Эта услуга гарантирует, что ваши гидравлические демпферы останутся в оптимальном состоянии и будут готовы защитить ваши трубопроводы, когда это необходимо. Инвестируя в правильную установку и техническое обслуживание, операторы трубопроводов могут гарантировать, что их гидравлические демпферы обеспечат высочайший уровень защиты на протяжении всего срока службы трубопроводной системы.

Часто задаваемые вопросы (FAQ)

Вопрос 1. В чем разница между гидравлическим демпфером и механической стойкой?

Ответ: Механическая распорка обеспечивает жесткое соединение, не допускающее тепловых перемещений, которые могут вызвать высокие термические нагрузки на трубопровод. Гидравлический демпфер, с другой стороны, обеспечивает медленное тепловое движение и фиксацию при быстрых динамических нагрузках. Это означает, что во время нормальной работы демпфер компенсирует тепловое расширение, снижая напряжение. При сейсмических или динамических нагрузках он фиксируется и действует как жесткая стойка. Эта двойная функция делает гидравлические демпферы более подходящими для трубопроводов, испытывающих значительные тепловые перемещения, поскольку они предотвращают накопление термического напряжения.

Вопрос 2: Можно ли отремонтировать гидравлический демпфер или его необходимо заменить в случае выхода из строя?

Ответ: Во многих случаях гидравлические демпферы можно отремонтировать путем замены уплотнений и дозаправки жидкости. Однако если внутренний поршень или цилиндр повреждены, демпфер необходимо заменить. Наш завод предлагает услуги по восстановлению большинства наших моделей гидравлических демпферов, при которых мы разбираем, проверяем, заменяем изношенные детали и собираем демпфер в соответствии с его первоначальными характеристиками. Мы рекомендуем поручить квалифицированному специалисту оценить демпфер, чтобы определить, является ли ремонт или замена наиболее экономичным вариантом.

Вопрос 3. Как определяется скорость блокировки гидравлического демпфера?

Ответ: Скорость блокировки определяется внутренней конструкцией клапана и отверстия демпфера и устанавливается во время производства. Обычно его выбирают на основе ожидаемой скорости теплового движения трубопровода и критериев сейсмического проектирования. В большинстве случаев используется скорость фиксации от 80 до 150 мм/сек. Наш завод может регулировать скорость фиксации в соответствии с требованиями конкретного проекта. Мы также предлагаем демпферы с регулируемой скоростью фиксации, что позволяет осуществлять настройку на месте в соответствии с конкретным профилем движения трубопровода.

Вопрос 4. Подходят ли гидравлические демпферы для установки как внутри, так и снаружи помещений?

Ответ: Да, гидравлические демпферы подходят как для внутренней, так и для наружной установки. Однако для наружной установки, особенно в агрессивных средах или в зонах с высокой влажностью, мы рекомендуем наши демпферы с антикоррозийным покрытием (эпоксидным или оцинкованным). Для экстремально холодного климата мы предлагаем низкотемпературную версию со специальной жидкостью, сохраняющей текучесть до -40°C. Наш завод может предоставить подробные рекомендации по наиболее подходящим материалам и вариантам покрытия для ваших конкретных условий установки.

Вопрос 5: Какие сертификаты имеет компания Yangzhou Tianshun Pipeline Technology Co., Ltd. на свои гидравлические демпферы?

Ответ: Наши гидравлические демпферы производятся в соответствии с сертификатами ISO 9001:2015 (менеджмент качества) и ISO 14001:2015 (экологический менеджмент). Мы также соблюдаем стандарты ASME B31.1, DIN EN 13480 и GB/T 17116.3 для опор трубопроводов. Наша продукция тестируется и сертифицируется сторонними организациями, включая SGS и TÜV, и к каждому заказу мы предоставляем полный набор протоколов испытаний и сертификатов. Наш завод регулярно проходит аудит, чтобы гарантировать, что наши производственные процессы и системы контроля качества соответствуют самым высоким международным стандартам.

Вывод: защитите свои трубопроводы с помощью высококачественных гидравлических демпферов.

Гидравлические демпферы являются важными устройствами, обеспечивающими критическую защиту трубопроводов от сейсмических и динамических нагрузок. Обеспечивая свободное тепловое движение в нормальных условиях и блокируя при быстрых динамических событиях, они предотвращают чрезмерное смещение, уменьшают напряжение и рассеивают энергию, обеспечивая целостность и безопасность трубопроводной системы. Наш завод компании Yangzhou Tianshun Pipeline Technology Co., Ltd. на протяжении десятилетий разрабатывает высокопроизводительные гидравлические демпферы, предлагая широкий спектр моделей с различной грузоподъемностью, ходом и скоростью фиксации для различных применений. Наша приверженность качеству, точному проектированию и поддержке клиентов гарантирует, что наши демпферы обеспечивают надежную защиту наиболее важных инфраструктурных проектов по всему миру.

Вы хотите защитить свою трубопроводную систему от сейсмических и динамических нагрузок?Свяжитесь с компанией Yangzhou Tianshun Pipeline Technology Co., Ltd. сегоднядля получения подробной консультации по демпферу. Наша команда инженеров проанализирует конструкцию вашего трубопровода, условия эксплуатации и профиль сейсмического риска, чтобы порекомендовать оптимальную модель, размер и размещение гидравлического демпфера. Мы предлагаем бесплатное технико-экономическое обоснование, конкурентоспособные цены и быструю доставку, а также полный спектр поддержки по установке и техническому обслуживанию.Запросите бесплатную консультацию по гидравлическому демпферу прямо сейчас в компании Yangzhou Tianshun Pipeline Technology Co., Ltd. и убедитесь, что ваш трубопровод защищен от непредвиденных обстоятельств.
