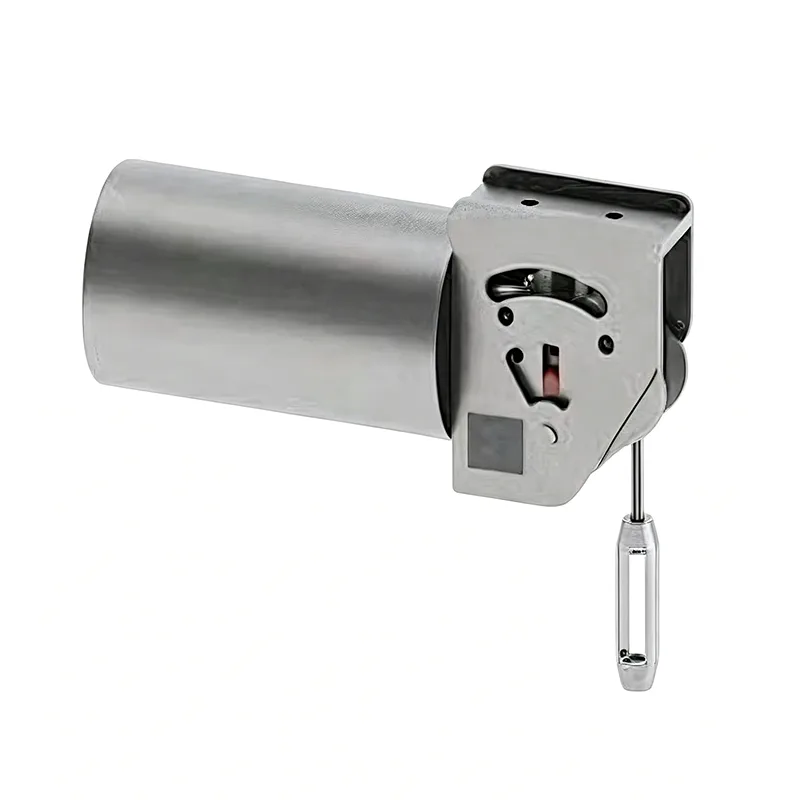

MSS SP-58 Подвеска постоянной пружины

Компания Yangzhou Tianshun Pipeline Technology Co., Ltd., основанная в 2012 году, экспортирует продукцию в более чем 40 стран мира и имеет богатый опыт реализации международных проектов. Подвеска постоянной пружины MSS SP-58 представляет собой продукт, предназначенный для экспорта и изготовленный в строгом соответствии со стандартом SP-58 Общества по стандартизации производителей арматуры и фитингов (MSS), специально разработанный для международных инженерных проектов, проектов, финансируемых из-за рубежа, а также генеральных подрядных проектов EPC, использующих американские стандартные проектные спецификации.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Интерпретация стандарта MSS SP-58

MSS SP-58 — это американский национальный стандарт на подвески и опоры для труб, а также авторитетный стандарт, широко принятый в международном инженерном сообществе, разработанный Обществом по стандартизации производителей арматуры и фитингов.

Основные требования стандарта:

▶  Указывает требования к проектированию, производству и испытаниям пружинных опор и подвесок постоянной силы.

▶  Уточняет технические показатели, такие как постоянство нагрузки, материалы, проверка и маркировка.

▶  Является вспомогательным стандартом для спецификаций трубопроводов серии API и ASME B31.

▶  Является обязательным требованием для международных EPC-проектов, проектов с иностранным финансированием и экспортных проектов.

Подвеска постоянной пружины MSS SP-58 полностью соответствует всем техническим требованиям этого стандарта и может быть непосредственно использована для инженерных проектов по системе американского стандарта.

Техническое сравнение: американский стандарт и китайский национальный стандарт

Элемент сравнения	MSS SP-58 (американский стандарт)	NB/T 47038 (Китайский национальный стандарт)
Постоянство нагрузки	≤±5%	≤±6%
Требования к материалам	Сталь стандарта AISI, требуется отслеживание материала	Стандартная сталь GB
Требования к сварке	AWS D1.1 Квалификация процедуры сварки	ДЖБ/Т 4709
Требования к проверке	100% магнитопорошковое тестирование + нагрузочное испытание	Выборочный контроль
Требования к маркировке	Постоянная штамповка стали	Маркировка заводской таблички
Требования к документу	Отчет об испытаниях материала MTR + План инспекционных испытаний ITP	Заводской квалификационный сертификат
Требования к покрытию	Стандарт покрытия SSPC	Внутренний стандарт покрытия
Единица измерения	В основном британские (фунты, дюймы)	Метрическая (кН, мм)
Весенняя серия	Стандартная система нумерации MSS	Внутренняя стандартная нумерация

Подвеска постоянной пружины MSS SP-58 превосходит отечественные стандарты с точки зрения постоянства, отслеживаемости материалов и требований к проверке, отвечая строгим требованиям международных проектов.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Особые требования к американским стандартным продуктам и нашим решениям

Прослеживаемость материалов

Все стальные материалы закупаются у сталелитейных заводов, сертифицированных по американским стандартам.

Каждая стальная пластина и круглый стержень имеют уникальный номер плавки.

Предоставить полный отчет об испытаниях материала (MTR)

100% отслеживаемый химический состав и механические свойства материала

Контроль сварочного процесса

Провести спецификацию процедуры сварки / протокол аттестации процедуры (WPS/PQR) в соответствии с AWS D1.1.

Сварщики работают с сертификатами и проходят регулярную аттестацию.

100% магнитопорошковое испытание (МТ) основных несущих сварных швов

Записи о сварке полностью архивируются, их можно проследить до сварщика и даты.

Строгий заводской контроль

Подготовьте план инспекционных испытаний (ITP)

Клиенты могут указать точки удержания (точки H) и точки свидетелей (точки W).

Полноходовое испытание на нагрузку для каждого изделия с выдачей кривых испытаний.

Сторонние инспекционные агентства (BV, SGS, TÜV) могут присутствовать на месте в качестве свидетеля.

Американская стандартная система покрытия

Удаление ржавчины пескоструйной обработкой в ​​соответствии с SSPC-SP10.

Эпоксидная цинк-содержащая грунтовка + полиуретановое финишное покрытие, толщина сухой пленки ≥120 мкм.

Испытание в солевом тумане ≥500 часов, соответствует требованиям морской среды

Доступен отчет об испытаниях покрытия

Постоянная маркировка

Штамповка стали на корпусе изделия: модель, нагрузка, смещение, номер плавки, дата производства.

Паспортная табличка из нержавеющей стали: название компании, стандартный номер, контрольный знак.

Четкая и постоянная маркировка, отвечающая требованиям прослеживаемости проекта.

Опыт реализации экспортных проектов

За последние 14 лет наша подвеска постоянной пружины MSS SP-58 успешно использовалась в многочисленных международных проектах:

▶  Юго-Восточная Азия: нефтехимические проекты в Сингапуре, Индонезии, Малайзии

▶  Ближний Восток: проекты нефтеперерабатывающих заводов в Саудовской Аравии, ОАЭ, Омане

▶  Африка: проекты электростанций в Южной Африке, Египте, Алжире

▶  Южная Америка: энергетические проекты в Бразилии и Аргентине

▶  Европа и Америка: поддержка проектов в США, Великобритании, Германии

Типичные случаи:

▶  Проект нефтеперерабатывающего завода мощностью 20 миллионов тонн в год на Ближнем Востоке: поставлено более 800 комплектов пружинных опор и подвесок американского стандарта, одновременно пройдена проверка SGS.

▶  Проект терминала СПГ в Юго-Восточной Азии: низкотемпературные подвески постоянной силы американского стандарта, прошедшие проверку третьей стороны BV.

▶  Проект африканской электростанции: изготовлено по американским стандартам, предоставлены полные документы ITP и MTR.

Система сертификации качества и документации

Квалификационные сертификаты

Сертификация системы менеджмента качества ISO 9001:2015

Лицензия на производство специального оборудования (компоненты трубопроводов под давлением)

Может сотрудничать с клиентами для получения PED, CE и других сертификатов.

Пакет документов поставки (стандарт для американских стандартных проектов)

Отчет об испытаниях материала (MTR)

Спецификация процедуры сварки / Протокол аттестации процедуры (WPS/PQR)

План инспекционных испытаний (ITP)

Кривая испытания на перемещение нагрузки для каждого продукта

Отчет об испытаниях магнитных частиц (отчет MT)

Отчет об испытаниях покрытия

Сертификат соответствия

Руководство по установке и эксплуатации (китайский и английский)

Эксклюзивные услуги для экспортных проектов

▶  Стандартная стыковка: знание ASME B31.1/B31.3, API и других американских стандартных систем, точное понимание технических требований.

▶  Документационная поддержка: предоставление всей технической документации, необходимой для проектов американского стандарта, корректируемых в соответствии с шаблонами клиента.

▶  Сотрудничество в области инспекций: сотрудничайте с клиентами или сторонними инспекционными агентствами (SGS, BV, TÜV и т. д.) для заводской проверки.

▶  Упаковка и транспортировка: экспортная деревянная упаковка без фумигации, подходящая для морских и воздушных перевозок.

▶  Документационный сервис: предоставление полного комплекта экспортных документов, включая сертификат происхождения, сертификат проверки товара, материалы таможенной декларации.

▶  Техническая поддержка: техническая поддержка на китайском и английском языках, сотрудничество с техническими разъяснениями проекта EPC.

▶  Гарантия поставки: приоритетное планирование производства для экспортных проектов для обеспечения своевременной поставки.

Подвеска постоянной пружины MSS SP-58 — надежный выбор для международных инженерных проектов. Мы не только поставляем продукцию, соответствующую американским стандартам, но также предоставляем полный цикл услуг: от технической доковки, подготовки документации, сотрудничества в инспекциях до экспортной логистики, обеспечивая бесперебойную реализацию ваших экспортных проектов.

Каждый продукт полностью тестируется перед отправкой

Перед отправкой каждый продукт проходит полную программу внутренних испытаний. Эта программа охватывает размерный и визуальный контроль, PMI (положительная идентификация материала), испытания на твердость, неразрушающие испытания MT/PT, где это применимо, испытания под нагрузкой пружины с кривыми смещения нагрузки и измерение толщины покрытия. Протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR) поставляются вместе с поставкой.

Это внутреннее тестирование не является сторонним тестированием, аккредитованным ILAC.

Если требуется тестирование под наблюдением третьей стороны или лабораторное тестирование, это может быть организовано отдельно в качестве дополнительной услуги.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Доступны анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Могут быть предоставлены методы магнитопорошкового контроля (MT), капиллярного контроля жидкости (PT), ультразвукового контроля (UT) и радиографического контроля (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Что отличает нас

Сравнено с международной системой крепления труб LISEGA.

В отношении точности нагрузки, стандартов испытаний и систем документирования мы используем международную систему поддержки труб LISEGA в качестве эталона.

Больше, чем стандартный отечественный производитель

Стандартный отечественный производитель обычно поставляет только сам продукт. Мы пошли еще дальше, представив кривую смещения нагрузки для каждого пружинного блока. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.
