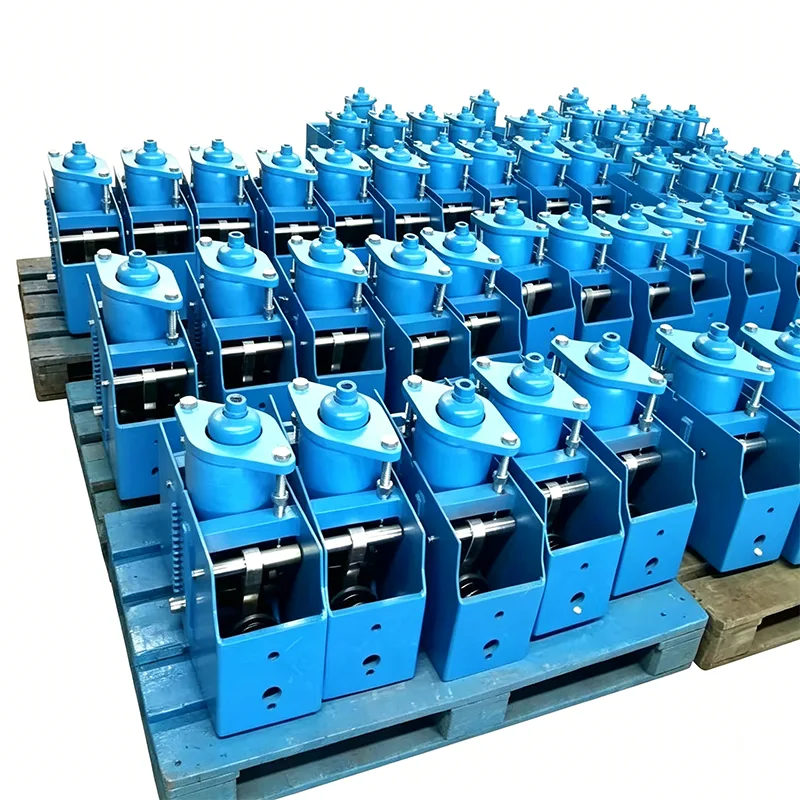

Пружинная подвеска постоянной нагрузки с высокой нагрузкой

Пружинная подвеска постоянной нагрузки для высокой нагрузки является ключевым компонентом для контроля смещения и нагрузки в промышленных трубопроводных системах. В условиях работы при высоких температурах и высоком давлении трубопроводы вызывают тепловое расширение и смещение из-за изменений температуры. Если поддерживающая сила изменится при смещении, это приведет к концентрации напряжений в трубопроводе и поставит под угрозу безопасную эксплуатацию системы. Наша пружинная подвеска постоянной нагрузки с высокой нагрузкой разработана на основе принципа равновесия моментов. Он может непрерывно выдавать стабильную поддерживающую силу на протяжении всего хода вертикального смещения трубопровода, эффективно избегая повреждения трубопроводов и подключенного оборудования, вызванного дополнительным напряжением.

Компания Yangzhou Tianshun Pipeline Technology Co., Ltd., основанная в 2012 году, специализируется на опорах и подвесках трубопроводов, накопив 14-летний опыт производства и применения. Наша продукция использовалась в ключевых проектах в энергетической, нефтехимической, энергетической и других отраслях промышленности в более чем 40 странах мира и завоевала долгосрочное доверие клиентов благодаря стабильному качеству.

Основной принцип работы

Пружинная подвеска постоянной нагрузки с высокой нагрузкой представляет собой совместную конструкцию двуплечего рычажного механизма и узла спиральной пружины, обеспечивающую постоянную выходную силу на основе механического принципа равновесия моментов:

▶  Механизм равновесия момента: когда трубопровод создает тепловое смещение, пружинный узел передает крутящий момент через рычажный механизм, сохраняя всегда сбалансированный момент нагрузки и момент пружины.

▶  Компенсация направляющих кулачка: встроенная прецизионная конструкция направляющих кулачка компенсирует колебания нагрузки, вызванные механическим трением и производственными отклонениями.

▶  Устройство индикатора хода: оснащено визуализированным индикатором смещения, который может наблюдать смещение трубопровода в режиме реального времени, что облегчает установку и регулировку на месте.

Технические параметры

Основные характеристики продукта

1. Стабильная постоянная нагрузка

Отклонение нагрузки пружинной подвески постоянной нагрузки с высокой нагрузкой контролируется в пределах ±5% на протяжении всего хода, что превосходит требования национального стандарта. Благодаря комбинации многодисковых пружин и точной механической конструкции он гарантирует, что трубопровод всегда получает равномерную поддержку во время теплового смещения, что принципиально исключает риск концентрации напряжений.

2. Высокая адаптируемость к условиям тяжелых нагрузок.

Несущая рама, оптимально разработанная для трубопроводных систем с высокими нагрузками, изготовлена ​​из высокопрочной конструкционной стали Q345B, а пружинный цилиндр сформирован путем интегрального вращения, что исключает скрытые опасности, связанные с кольцевыми сварными швами. Продукт выдерживает максимальную нагрузку 1000 кН, удовлетворяя потребности в поддержке тяжелонагруженных трубопроводов на крупных электростанциях, нефтеперерабатывающих заводах и других объектах.

3. Удобная установка и обслуживание.

▶  Оснащен устройством блокировки нагрузки для блокировки пружины во время установки и транспортировки, предотвращая случайное смещение.

▶  Нагрузка на месте может быть точно настроена в пределах ±10 % для адаптации к фактическим отклонениям рабочих условий.

▶  Стандартизированные интерфейсы подключения, совместимые с различными формами установки трубопровода.

▶  Модульная конструкция, удобная замена изнашиваемых деталей.

4. Полное покрытие рабочего состояния

Продукт может адаптироваться к диапазону рабочих температур от -20 ℃ до 450 ℃. Для особых условий работы, таких как низкотемпературный СПГ и высокотемпературный пар, могут быть адаптированы соответствующие материалы, устойчивые к высоким или низким температурам, чтобы обеспечить надежность работы в экстремальных условиях.

Технические характеристики продукта

Обеспечение производства и контроля качества

У нас есть полная система производства и испытаний, обеспечивающая надежную работу каждой пружинной подвески постоянной нагрузки, рассчитанной на высокую нагрузку:

▶  Автоматизированное производственное оборудование: оснащено автоматическими линиями по производству сильфонов и различным формовочным и обрабатывающим оборудованием для реализации стандартизированного производства ключевых процессов.

▶  Идеальная система испытаний: каждый продукт перед поставкой проходит испытания на нагрузку и смещение с выдачей отчетов о проверке.

▶  Профессиональная техническая команда: имеется группа технических специалистов, которые на протяжении многих лет занимаются исследованиями, разработками и производством опор и подвесок для трубопроводов.

▶  Управление отслеживанием материалов: сырье, такое как пружинная сталь и конструкционная сталь, поступает с обычных сталелитейных заводов и имеет отслеживаемые сертификаты качества материалов.

Сервис и поддержка

▶  Предпродажная техническая поддержка: профессиональная команда продаж, знакомая с различными условиями эксплуатации, может предоставить предложения по выбору и технические решения в соответствии с параметрами трубопровода.

▶  Индивидуальные услуги: поддержка адаптации продукта к особым нагрузкам, особым смещениям и специальным формам установки.

▶  Послепродажная гарантия: предоставление рекомендаций по установке и технических консультаций, а также оперативное реагирование на проблемы с качеством продукции.

▶  Цикл поставки: обычные модели имеются на складе, а продукция, изготовленная по индивидуальному заказу, доставляется в соответствии с согласованным циклом.
