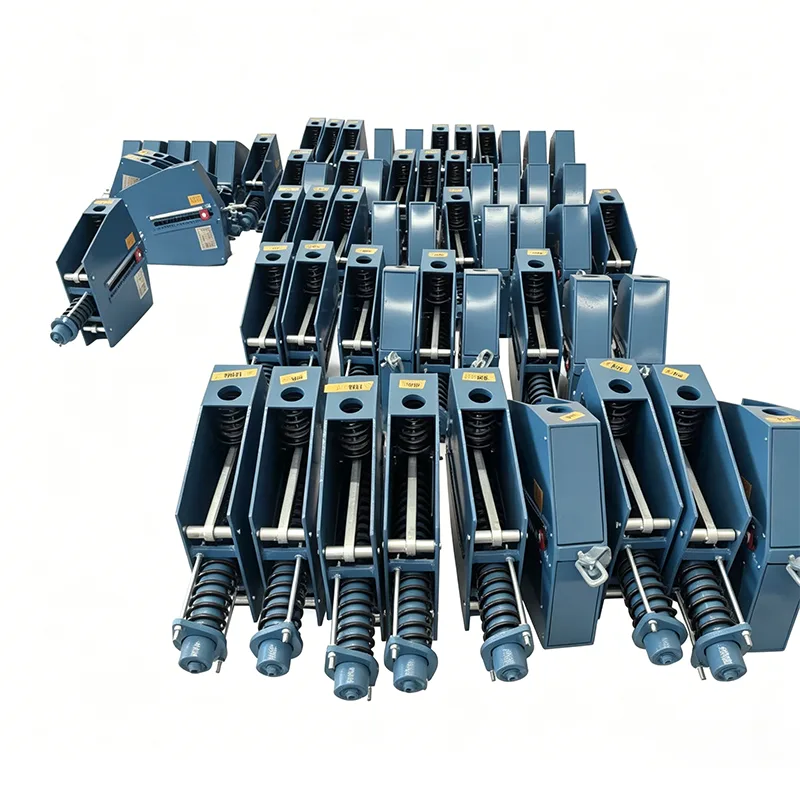

Пружинная подвеска постоянной мощности теплоэлектростанции

В сложных пароводяных, дымовоздушных и пылеугольных трубопроводных системах тепловых электростанций тепловое смещение трубопроводов, вызванное резкими перепадами температур, является основной скрытой опасностью, угрожающей безопасности системы. Основываясь на 14-летнем техническом опыте в области поддержки трубопроводов, компания Yangzhou Tianshun Pipeline Technology Co., Ltd. специально разработала подвеску постоянной пружины для тепловых электростанций для условий работы на тепловых электростанциях. Разработанный на основе принципа равновесия моментов, этот продукт обеспечивает непрерывную постоянную поддерживающую силу при возникновении вертикального теплового смещения в трубопроводах, эффективно поглощает и компенсирует напряжение смещения, предотвращает повреждение трубопроводов и подключенного оборудования дополнительными нагрузками, а также обеспечивает длительную безопасную эксплуатацию электростанций.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Инженерное применение и реализация ценности

К трубопроводным системам тепловых электростанций предъявляются чрезвычайно высокие требования к надежности несущих частей. При проектировании подвески постоянной пружины для теплоэлектростанции мы полностью учли практические инженерные проблемы:

Устранение дополнительного напряжения: В пределах указанного диапазона смещения нагрузки момент пружины и момент нагрузки всегда поддерживают динамический баланс, избегая деформации трубопровода или утечек в соединениях, вызванных тепловым расширением и холодным сжатием.

Точная настройка в холодном состоянии: производитель выполняет настройку предварительного сжатия строго в соответствии с установочной нагрузкой, предоставленной пользователями, и фиксирует индикаторную пластину в теоретическом рабочем положении в холодном состоянии с помощью позиционирующих блоков, обеспечивая временное нахождение пружины в жестком состоянии во время установки на месте и избегая случайных напряжений во время строительства.

Интуитивно понятный контроль эксплуатации и технического обслуживания: конструкция внешней индикаторной пластины смещения позволяет эксплуатационному и техническому персоналу интуитивно проверять, соответствует ли смещение пружинной опоры под рабочей нагрузкой проекту после ввода трубопровода в нормальную эксплуатацию, что облегчает профилактическое обслуживание.

Строгий контроль качества и требования к установке

Каждый продукт полностью тестируется перед отправкой

Перед отправкой каждый продукт проходит полную программу внутренних испытаний. Эта программа охватывает размерный и визуальный контроль, PMI (положительная идентификация материала), испытания на твердость, неразрушающие испытания MT/PT, где это применимо, испытания под нагрузкой пружины с кривыми смещения нагрузки и измерение толщины покрытия. Протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR) поставляются вместе с поставкой.

Это внутреннее тестирование не является сторонним тестированием, аккредитованным ILAC.

Если требуется тестирование под наблюдением третьей стороны или лабораторное тестирование, это может быть организовано отдельно в качестве дополнительной услуги.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Доступны анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Могут быть предоставлены методы магнитопорошкового контроля (MT), капиллярного контроля жидкости (PT), ультразвукового контроля (UT) и радиографического контроля (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Что отличает нас

Сравнено с международной системой крепления труб LISEGA.

В отношении точности нагрузки, стандартов испытаний и систем документирования мы используем международную систему поддержки труб LISEGA в качестве эталона.

Больше, чем стандартный отечественный производитель

Стандартный отечественный производитель обычно поставляет только сам продукт. Мы пошли еще дальше, представив кривую смещения нагрузки для каждого пружинного блока. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Почему стоит выбрать пружинную подвеску постоянной мощности Тяньшунь?

Богатый опыт проектов в области теплоэнергетики: продукция широко используется в пароводяных трубопроводах и системах подвески котельного оборудования тепловых электростанций в стране и за рубежом и выдержала испытания в ходе многократных циклов запуска и остановки агрегатов.

Индивидуальная инженерная поддержка: мы предоставляем полный комплекс технических услуг: от расчета напряжения трубопровода, выбора типа и согласования до руководства по установке на месте, гарантируя, что каждая опора точно соответствует условиям работы.

Стабильная цепочка поставок: Опираясь на автоматизированные производственные линии и комплексное испытательное оборудование на нашей базе в Цзянсу, мы обеспечиваем своевременную и высококачественную доставку материалов для крупносерийных теплоэнергетических проектов.

Поддержка полного жизненного цикла: мы создаем эксклюзивные файлы проекта и предоставляем оценку состояния и рекомендации по замене во время технического обслуживания при остановке, снижая риски эксплуатации и технического обслуживания электростанций.

Получите техническую поддержку прямо сейчас:

Компания Yangzhou Tianshun Pipeline Technology Co., Ltd. стремится предоставить стабильную и надежную гарантию поддержки трубопроводов для глобальных теплоэнергетических предприятий с помощью высококачественной подвески постоянной пружины для теплоэлектростанций!
