Пружинная вешалкаиграет решающую роль в контроле веса труб, тепловых движений и вибрации в сложных промышленных трубопроводных системах. Tianshun предлагает инженерные решения для пружинных подвесок с номинальной нагрузкой от 10 Н до 100 000 Н и возможностью смещения до 200 мм, предназначенные для применения на предприятиях энергетики, нефтехимии, СПГ, нефтепереработки, отопления, фармацевтики и пищевой промышленности.
Правильно выбранная пружинная подвеска позволяет системе трубопроводов безопасно перемещаться при изменении рабочей температуры, сохраняя при этом контролируемую вертикальную опору. В отличие от жестких подвесок, пружинные системы могут компенсировать тепловое расширение и сжатие, более эффективно распределять нагрузки и помогают снизить напряжение, передаваемое на трубы и подключенное оборудование. Tianshun производит узлы пружинных подвесок из пружинных сталей, таких как 60Si2MnA и 50CrVA, с вариантами корпусов из углеродистой стали, защитными покрытиями, соединениями по индивидуальному заказу, а также требованиями к нагрузке и смещению для конкретного проекта. Понимание конструкции, принципа работы, технических характеристик, требований к испытаниям и условий применения имеет важное значение при выборе опоры для промышленного трубопровода.
Оглавление
Как работает пружинная подвеска?
Каковы основные преимущества производительности?
Какие технические параметры должны проверять инженеры?
Где используются пружинные вешалки?
Переменная и постоянная пружинная опора
Как проверяются опоры пружинных подвесок?
Как выбрать правильную поддержку?
Получите индивидуальное решение для пружинной вешалки
Что такое пружинная вешалка?

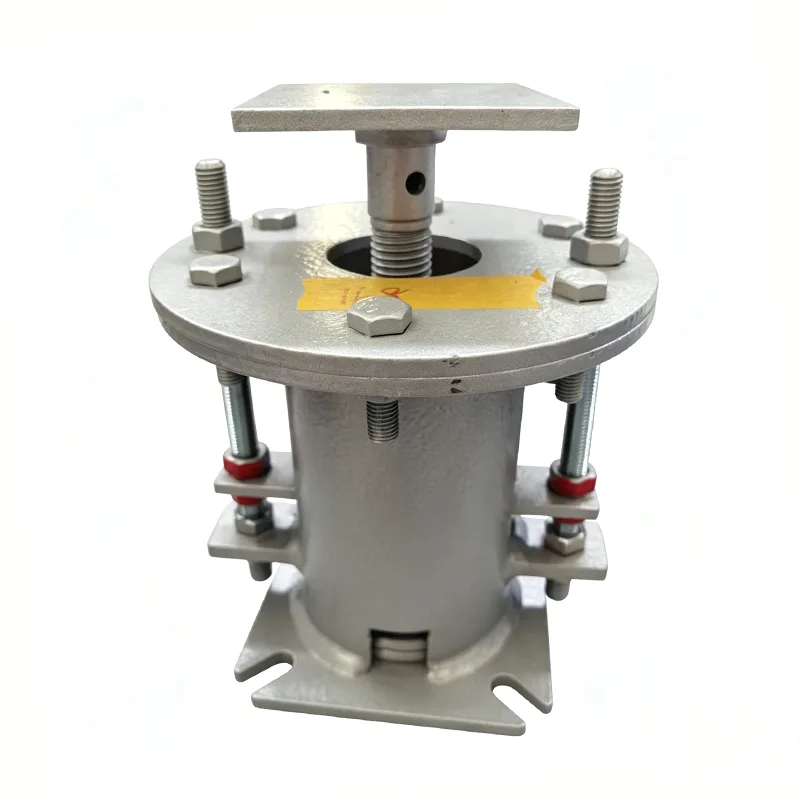

Пружинная подвеска — это механическая опора для трубопроводов, предназначенная для того, чтобы выдерживать вес трубопровода, обеспечивая при этом контролируемое вертикальное перемещение. Он использует упругое поведение пружины для компенсации движения, вызванного изменениями температуры, рабочими нагрузками и другими условиями эксплуатации.
Когда технологическая труба нагревается, она может расширяться и перемещаться из холодного положения. Когда он остывает, труба сжимается. Жесткая опора может ограничить это движение и потенциально создать дополнительное напряжение в трубе. Правильно спроектированная пружинная подвеска обеспечивает поддерживающую силу, позволяя трубе перемещаться в пределах расчетного диапазона перемещения.
Это делает пружинные опоры особенно полезными для паропроводов, высокотемпературных технологических трубопроводов, энергетических систем, нефтехимических предприятий, нефтеперерабатывающих заводов и других объектов, где тепловое смещение необходимо учитывать при расчете напряжения труб.
Инженерам-проектировщикам опора не должна выбираться просто по номинальному размеру трубы. Необходимо оценить рабочую нагрузку, горячие и холодные нагрузки, ожидаемое перемещение, направление установки, температуру, присоединительные размеры и применимые стандарты проектирования.
Как работает пружинная подвеска?
Основной принцип работы прост: пружинный блок создает контролируемую поддерживающую силу, обеспечивая при этом вертикальное смещение трубы.
- Нагрузка на трубу передается:Подвеска передает часть веса трубы и эксплуатационную нагрузку на несущую конструкцию.
- Изменения температуры вызывают движение:Когда трубопровод нагревается или охлаждается, тепловое расширение или сжатие вызывает вертикальное перемещение.
- Весна отвечает:Пружина сжимается или растягивается в зависимости от направления и величины движения.
- Движение остается контролируемым:Опора компенсирует расчетное смещение вместо того, чтобы приводить трубу в фиксированное положение.
- Нагрузка распределяется:Правильный выбор опор помогает предотвратить чрезмерную локальную нагрузку на опоры труб и подключенное оборудование.
При практическом проектировании трубопроводов пружинная подвеска работает как часть более крупной опорной системы. Башмаки труб, жесткие опоры, направляющие, анкеры и другие компоненты могут использоваться вместе в соответствии с анализом напряжений трубопровода и требованиями проекта.
Каковы основные компоненты?
Надежность пружинной подвески зависит от взаимодействия ее пружинного узла, корпуса, механизма регулировки и соединительного оборудования. Типичная конфигурация включает в себя следующие компоненты:
| Компонент | Основная функция | Типичный материал или особенность |
|---|---|---|
| Весенняя сборка | Обеспечивает контролируемую поддерживающую силу и адаптируется к движению. | Пружинная сталь 60Si2MnA или 50CrVA |
| Жилье | Защищает и позиционирует пружинный блок | Углеродистая сталь Q235B или Q345B |
| Регулировочный винт | Позволяет регулировать нагрузку и высоту во время установки. | Стальная конструкция для конкретного проекта |
| Вешалка и аксессуары | Соединяет опору с трубопроводом и конструкцией | Подбирается в соответствии с требованиями проекта |
| Индикатор смещения | Показывает фактическое положение движения | Четко видимая калиброванная индикация |
Размеры подключения и аксессуары могут быть изменены по индивидуальному заказу, если стандартные конфигурации не соответствуют условиям установки. Это особенно важно для проектов модернизации или сложных трубных эстакад, где доступное пространство для установки ограничено.
Каковы основные преимущества производительности?
Компенсация теплового движения
Основным преимуществом является способность компенсировать вертикальное перемещение трубы, вызванное изменениями температуры. Стандартные конструкции пружинных подвесок Tianshun могут обеспечивать номинальное смещение 50, 80, 120, 150 и 200 мм, в зависимости от выбранной конфигурации.
Поддержка контролируемой нагрузки
Промышленные трубопроводы могут значительно утяжелиться во время эксплуатации из-за технологических жидкостей, изоляции и изменения условий эксплуатации. Правильно подобранный пружинный блок помогает поддерживать контролируемую поддержку на протяжении всего рабочего цикла.
Пониженная передача вибрации
Пружинные конструкции могут помочь уменьшить прямую передачу вибрации трубы на элементы конструкции. Это может быть полезно для вращающегося оборудования, паровых систем, технологического оборудования и других установок, где важен контроль вибрации.
Гибкость установки
Механизмы регулировки позволяют монтажникам точно настроить положение опоры и нагрузку во время установки. Это может упростить выравнивание поля по сравнению с полностью жесткой опорой.
Адаптируемость к различным проектам
Пружинные подвески могут быть спроектированы с учетом различных нагрузок, требований к перемещению, материалов, типов соединений и условий окружающей среды. Tianshun также предлагает индивидуальные решения для особых требований к нагрузке, смещению, температуре и соединениям.
Какие технические параметры должны проверять инженеры?
Прежде чем заказывать пружинную подвеску, инженеры должны определить фактические условия эксплуатации, а не подбирать агрегат только по диаметру трубы. Особенно важны следующие характеристики:
| Параметр | Эталонный диапазон Тяньшунь | Почему это важно |
|---|---|---|
| Рабочая нагрузка | 10 Н–100 000 Н | Определяет необходимую поддерживающую способность |
| Номинальное смещение | 50–200 мм | Должен учитывать ожидаемое перемещение трубы |
| Рабочая температура | от -20°С до +450°С | Влияет на выбор материала и пружины |
| Пружинный материал | 60Si2MnA / 50CrVA | Поддерживает механические и усталостные характеристики |
| Материал корпуса | К235Б / К345Б | Обеспечивает структурную защиту и поддержку. |
| Обработка поверхности | Эпоксидное цинк-насыщенное покрытие/горячее цинкование | Улучшает защиту от коррозии |
| Применимые стандарты | АНСИ/ХГ 20644, ГБ/Т 17116, ДИН 2545 | Помогает привести продукт в соответствие со спецификациями проекта. |
Для международных проектов EPC инженеры также могут указывать стандарты конкретного проекта, сертификаты материалов, требования к проверке или свидетельство третьей стороны. Эти требования должны быть подтверждены до начала производства.
Где используются пружинные вешалки?
Пружинные опоры подходят для промышленных трубопроводов, где поддержка нагрузки должна сочетаться с контролируемым тепловым перемещением. Общие приложения включают в себя:
- Паро- и водопровод теплоэлектростанции
- Вспомогательные трубопроводные системы атомной электростанции
- Нефтехимические технологические трубопроводы
- Печь нефтеперерабатывающего завода и трубопроводы колонны
- Трубопроводы терминалов СПГ и СУГ
- Городские сети центрального отопления
- Трубопроводы фармацевтических процессов
- Сантехнические трубопроводы пищевой промышленности
- Паропроводы высокой температуры и высокого давления
Для химических и нефтехимических предприятий защита поверхности и выбор материала могут быть особенно важны, поскольку опора может подвергаться воздействию влаги, агрессивной атмосферы или высоких рабочих температур.
Переменная и постоянная пружинная опора: в чем разница?
Одним из наиболее важных решений при проектировании поддержки трубопровода является вопрос о том, требует ли приложение переменную или постоянную конфигурацию пружины.
| Сравнение | Переменная пружинная опора | Постоянная пружинная поддержка |
|---|---|---|
| Поддерживающая сила | Изменения по мере движения весны | Разработан так, чтобы оставаться примерно постоянным |
| Типичное использование | Умеренное тепловое движение | Большие перемещения или строгие требования к изменению нагрузки |
| Рассмотрение дизайна | Допустимое изменение нагрузки | Стабильность нагрузки на протяжении всего путешествия |
| Типичное применение | Общие технологические и инженерные трубопроводы | Соединения главного парового и чувствительного оборудования |
Регулируемая пружинная опора может быть уместна, если изменение поддерживающей силы остается приемлемым в рамках расчетного напряжения трубопровода. Конфигурацию постоянной пружины можно рассмотреть в тех случаях, когда подключенное оборудование имеет более жесткие допустимые изменения нагрузки или ожидается значительное вертикальное перемещение.
Правильный выбор должен основываться на анализе напряжений в трубопроводе проекта, условиях горячей и холодной нагрузки, направлении движения и ограничениях патрубков оборудования.
Как проверяются опоры пружинных подвесок?
Обеспечение качества особенно важно, поскольку пружинная подвеска является несущей деталью. Испытания должны проверять не только внешние размеры, но и состояние материала, характеристики пружины, поведение под нагрузкой и защитное покрытие.
Типичные мероприятия по проверке и испытаниям включают в себя:
- Визуальный и размерный контроль
- Положительная идентификация материала (PMI), где это необходимо.
- Проверка твердости
- Магнитопорошковый контроль или контроль проникновения жидкости, где это применимо
- Испытание пружинной нагрузкой
- Проверка кривой перемещения-нагрузки
- Проверка толщины покрытия
- Окончательная проверка сборки
Отчеты о заводских испытаниях и отчеты об испытаниях материалов могут быть предоставлены по соответствующим заказам. Для проектов, требующих дополнительной проверки, в соответствии с требованиями контракта также может быть организована проверка третьей стороной, испытания при свидетеле, испытания материалов, неразрушающий контроль сварных швов или предотгрузочная проверка.
Как выбрать правильную опору для пружинной подвески?
Правильный выбор начинается с инженерных данных. Полезный пакет спецификаций должен включать следующую информацию:
- Размер и конфигурация трубы
- Эксплуатационные и установленные нагрузки
- Условия горячей и холодной нагрузки
- Ожидаемое вертикальное смещение
- Направление движения
- Рабочая и расчетная температура
- Требуемая схема монтажа
- Размеры подключения
- Требования к материалам и покрытиям
- Применимые стандарты проектирования и контроля
Для сложных систем предоставление изометрических напряжений в трубопроводе или соответствующего графика поддержки может значительно повысить точность выбора подвески. Затем инженеры могут оценить, подходит ли регулируемая пружина, постоянная пружина или другая опорная конструкция.
Когда стандартные размеры не подходят, индивидуальные решения для пружинных подвесок могут включать в себя особую грузоподъемность, нестандартные соединения, индивидуальные установочные размеры, коррозионностойкие материалы и конструкции для работы в условиях высоких или низких температур.
Часто задаваемые вопросы о поддержке пружинной подвески
1. Какова основная цель пружинной подвески?
Его основная цель — выдерживать нагрузки на трубопровод, обеспечивая при этом контролируемое вертикальное движение, вызванное тепловым расширением и сжатием. Это также может помочь уменьшить передачу вибрации и поддерживать более стабильное состояние опоры во время работы.
2. Какой диапазон нагрузок выдерживают пружинные подвески Tianshun?
Указанный стандартный ассортимент продукции охватывает рабочие нагрузки от 10 Н до 100 000 Н. Фактический выбор зависит от условий эксплуатации трубы, требований к нагрузкам, перемещения и проектных данных.
3. Какое смещение может выдержать пружинная подвеска?
Стандартные варианты номинального смещения включают 50 мм, 80 мм, 120 мм, 150 мм и 200 мм. Индивидуальные требования к перемещению можно оценить в соответствии с фактическим перемещением трубопровода.
4. Какие материалы обычно используются для сборки пружины?
Обычные материалы пружин включают 60Si2MnA и 50CrVA. Материалы корпуса могут включать углеродистую сталь Q235B и Q345B, а для обработки поверхности могут использоваться эпоксидные покрытия с высоким содержанием цинка или горячее цинкование.
5. Когда следует учитывать постоянную пружинную поддержку?
Постоянную пружинную опору можно рассмотреть, когда трубопровод испытывает значительные вертикальные перемещения или когда подключенному оборудованию требуется, чтобы поддерживающая сила оставалась примерно постоянной на протяжении всего расчетного перемещения. Окончательный выбор должен основываться на анализе напряжения трубопровода и требованиях проекта.
6. Можно ли изготовить пружинные подвески по индивидуальному заказу?
Да. Кастомизация может охватывать требования к нагрузке и перемещению, выбор материалов, типы соединений, установочные размеры, условия окружающей среды и другие требования, специфичные для проекта.
Получите индивидуальное решение для пружинной вешалки
Надежная система поддержки пружин начинается с точных инженерных данных, правильного выбора материалов, контролируемого производства и документированных испытаний. Tianshun сочетает опыт производства пружинных опор с индивидуальными инженерными услугами для промышленных трубопроводов. Если вы планируете проект строительства энергетических, нефтехимических, нефтеперерабатывающих заводов, СПГ, отопительных, фармацевтических или других трубопроводов, поделитесь своими требованиями к нагрузке, смещению, температуре, соединениям и количеству с командой инженеров. Узнайте больше о опоре пружинной подвески Tianshun илисвязаться с намидля получения рекомендаций и предложений по конкретному проекту.
