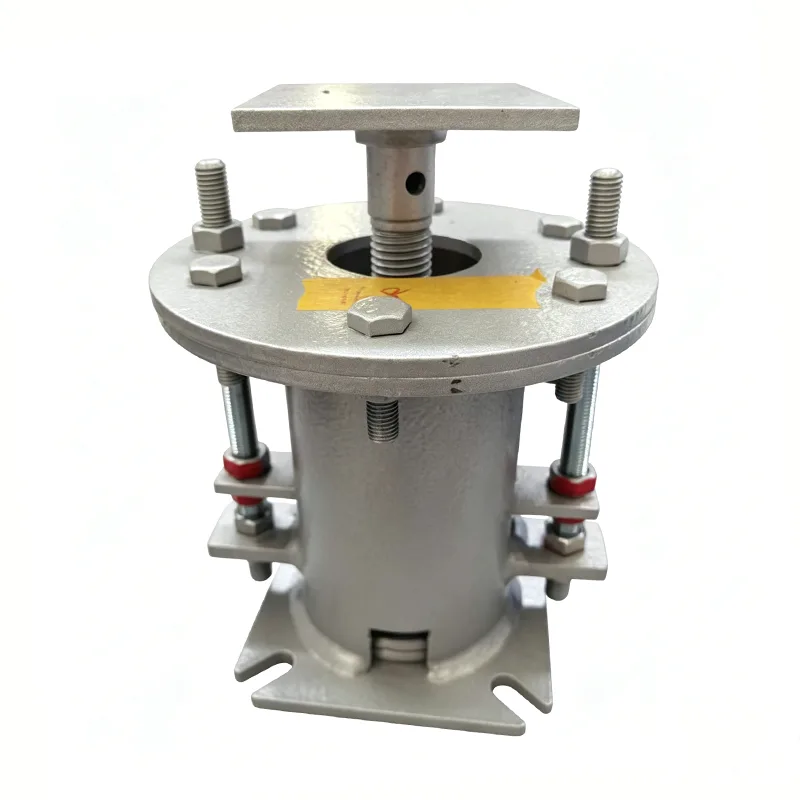

Пружинная вешалка

Пружинные подвески являются важнейшими поддерживающими компонентами в трубопроводных системах, предназначенными для того, чтобы выдерживать вес труб, поглощать тепловые смещения и вибрацию. Опираясь на упругую деформацию пружин, они компенсируют перемещения труб, вызванные перепадами температур, и сдерживают чрезмерную вибрацию, обеспечивая безопасную и стабильную работу всей трубопроводной системы. Наши пружинные подвески, изготовленные компанией Yangzhou Tianshun Piping, спроектированы и изготовлены в строгом соответствии с международными стандартами и отвечают требованиям к опорам трубопроводов для различных условий работы.

На этом рисунке показана кривая грузо-смещения регулируемой пружинной опоры/подвески, включая ключевые параметры нагрузки и смещения для проверки точности несущей способности и эксплуатационной надежности изделия.

Перед отправкой каждое устройство подлежит калибровке под нагрузкой и тестированию производительности. Отклонение установочной нагрузки контролируется в пределах ±5% в соответствии с международным стандартом ANSI/MSS-SP-58-2018, а также NB/T47039-2013.

Продукция соответствует техническим требованиям для энергетических, нефтехимических и других промышленных трубопроводных систем. Согласно MSS‑SP‑58‑2018, максимально допустимая изменчивость нагрузки для регулируемых пружинных блоков не должна превышать 25 % рабочей рабочей нагрузки в горячем состоянии в пределах полного рабочего хода.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Структура продукта

Стандартные пружинные подвески состоят из следующих основных частей:

▶  Пружина в сборе: изготовлена ​​из высококачественной пружинной стали, подвергнутой строгой термической обработке и испытаниям под нагрузкой.

▶  Корпус: сварная конструкция из углеродистой стали с антикоррозионной обработкой поверхности.

▶  Регулировочный винт: используется для регулировки нагрузки и высоты во время установки.

▶  Принадлежности для подключения: включая подъемные проушины, подвесные стержни и гайки, которые можно выбрать в соответствии с требованиями на месте.

▶  Индикатор смещения: четко отображает фактическое смещение трубы, что упрощает установку и обслуживание.

Основные функции

▶ Широкий диапазон нагрузок: номинальная нагрузка от 10 Н до 100 000 Н, подходит для большинства промышленных трубопроводов.

▶  Превосходная компенсация смещения: максимальное смещение до 200 мм, эффективно компенсирующее расширение и сжатие трубы в результате изменения температуры.

▶  Компактная конструкция: компактная конструкция для установки в узких трубных галереях.

▶  Простота установки и регулировки: оснащен специальными регулировочными устройствами для точной настройки нагрузки даже во время эксплуатации трубы.

▶  Долгий срок службы: все ключевые компоненты изготовлены из высококачественных материалов и проходят строгий контроль качества.

Преимущества производительности

Технические параметры

Области применения

Пружинные подвесные опоры широко используются в отраслях промышленности с жесткими требованиями к смещению труб и вибрации:

▶  Пароводопроводные системы тепловых и атомных электростанций

▶  Технологические трубопроводы нефтехимических заводов

▶  Криогенные трубопроводы на терминалах приема СПГ и СУГ

▶  Трубопроводы печей и колонн на нефтеперерабатывающих заводах

▶  Трубопроводные сети городского центрального отопления

▶  Санитарные трубопроводы для фармацевтической и пищевой промышленности

Производство и контроль качества

Перед отправкой вся продукция проходит комплексное внутреннее тестирование.

Внутренние испытания включают в себя: размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT (где применимо), испытание на пружинную нагрузку (с кривыми смещения нагрузки) и измерение толщины покрытия.

Предоставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Внутреннее тестирование не является сторонним тестированием, аккредитованным ILAC. Тестирование под наблюдением третьей стороны или лабораторное тестирование доступно в качестве отдельной дополнительной услуги.

Дополнительные услуги сторонней инспекции (указываются отдельно):

1. Испытание материалов: анализ химического состава, испытание на растяжение, испытание на удар при низкой температуре по Шарпи и испытание на твердость.

2. Неразрушающий контроль сварных швов: магнитопорошковый контроль (MT), капиллярный контроль (PT), ультразвуковой контроль (UT) и радиографический контроль (RT).

3. Испытание характеристик пружинной нагрузки, включая кривые смещения нагрузки.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA. В отличие от стандартных отечественных производителей, которые поставляют только само изделие, мы предоставляем кривую перемещения нагрузки для каждого пружинного блока; мы также содействуем проведению сторонних испытаний и проверок SGS, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Услуги по настройке

В дополнение к стандартной продукции мы предлагаем индивидуальные решения, основанные на конкретных требованиях клиентов:

▶  Индивидуальная конструкция пружинных подвесок с особыми требованиями к нагрузке и смещению.

▶  Выбор материала для экстремальных условий работы, таких как высокая температура, низкая температура и агрессивная среда.

▶  Нестандартные типы соединений и установочные размеры по индивидуальному заказу.

▶  Поддержка услуг по анализу напряжений в трубах и выбору подвесок.
