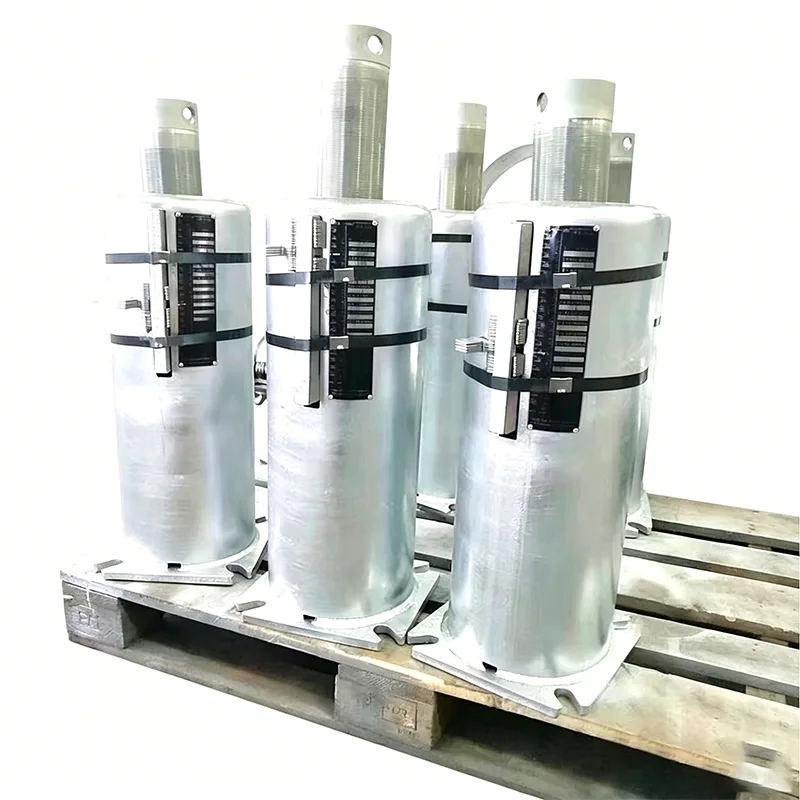

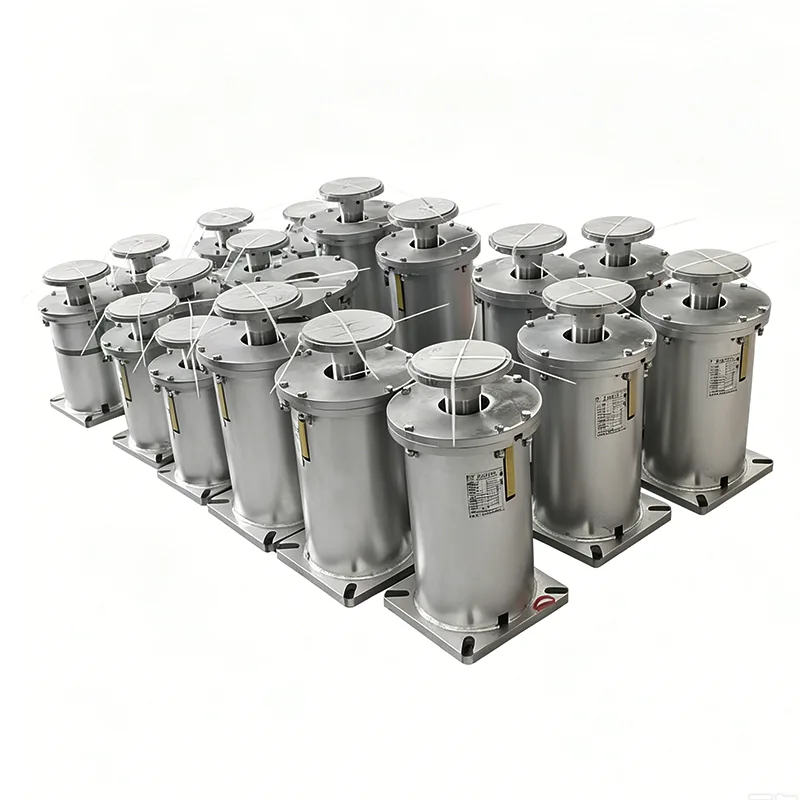

Пружинные опоры электростанции

Основываясь на 14-летнем опыте в области опор/подвесок трубопроводов и решений для поддержки электростанций, компания Yangzhou Tianshun Pipeline Technology Co., Ltd. предлагает пружинные опоры для тепловых, атомных электростанций и электростанций с комбинированным циклом. Эти продукты разработаны для контроля теплового смещения и распределения напряжений в высокотемпературных трубопроводах высокого давления, защищая критические места сопряжения основного оборудования, такого как котлы и паровые турбины. Следующая информация описывает характеристики продукта, технические преимущества и конкретные области применения.

Особенности продукта

Пружинные опоры электростанций проектируются по индивидуальному заказу на основе результатов анализа напряжений трубопровода, при этом основные характеристики ориентированы на удержание нагрузки, адаптируемость к смещению и долгосрочную эксплуатационную стабильность.

Механизм перемещения-нагрузки: Доступен в двух конфигурациях: пружинные подвески/опоры переменной силы и пружинные подвески/опоры постоянной силы. Пружинные блоки переменной жесткости несут нагрузку с линейной жесткостью, а блоки постоянной силы обеспечивают практически постоянную опорную силу на протяжении всего рабочего хода с контролем отклонения в пределах 5 %, что устраняет дополнительное напряжение в трубопроводах, вызванное нестабильными опорными силами.

Совместимость материалов и температур: Пружинные элементы изготовлены из легированных пружинных сталей, включая 60Si2Mn и 50CrVA. Конструктивные элементы могут быть изготовлены из углеродистой стали, жаропрочной легированной стали или нержавеющей стали. Общий допустимый диапазон рабочих температур составляет от -196°C до +650°C, что соответствует всем требованиям трубопровода, от низкотемпературной питательной воды до высокотемпературного основного пара.

Конструкция установки и ввода в эксплуатацию: Каждая опора/подвеска оснащена установочным стопорным штифтом и паспортной табличкой смещения нагрузки. Просто удалите стопорный штифт после установки в холодном состоянии, чтобы активировать работу. Данные паспортной таблички облегчают проверку номеров моделей и заданных нагрузок на месте, что значительно сокращает время ввода в эксплуатацию.

Комплексные внутренние испытания: все испытания, включая жесткость пружины, прогиб при сжатии и толщину поверхностного покрытия, проводятся в нашей собственной лаборатории, чтобы обеспечить стабильные характеристики всех производственных партий. Перед отправкой каждый блок подвергается трем циклам полного цикла сжатия с записью кривой жесткости.

Благодаря этим конструктивным особенностям пружинные опоры электростанций поддерживают заданную высоту трубопроводных систем в сочетании условий линейного теплового расширения и постоянной вибрации, снижая вероятность незапланированных остановов.

Инженерные преимущества

При проектировании трубопроводов электростанций по сравнению с чисто жесткими опорами или фиксацией трубными хомутами решения с эластичными опорами обеспечивают прямое улучшение контроля напряжений, защиты оборудования и адаптируемости установки. Инженерная ценность пружинных опор электростанций проявляется в следующих аспектах:

Эффективная компенсация теплового смещения. Жесткие опоры не могут компенсировать тепловое расширение трубопровода, что часто приводит к заклиниванию трубопроводной системы, отрыву опоры или перегрузке. Эластичные подвески/опоры несут нагрузку линейно или постоянно по мере смещения трубопровода, удерживая уровни напряжения в допустимых пределах, определенных такими нормами, как ASME B31.1.

Уменьшение тяги и момента на интерфейсах основного оборудования. Коллекторы котлов и пароприемники турбин чрезвычайно чувствительны к силам и моментам. После регулировки с помощью пружинных подвесок/опор существенно снижается усилие сопряжения, что предотвращает появление трещин в сварных швах и негерметичность фланцев. Это важнейшая мера для увеличения интервалов технического обслуживания корпусов турбин, главных паровых клапанов и другого оборудования.

Подавление передачи вибрации. Трубопроводы электростанций склонны к вибрации в условиях высокоскоростного пара или двухфазного потока. Системы пружинной поддержки регулируют жесткость опоры до оптимального диапазона с помощью эластичных элементов, а в сочетании с демпферами эффективно рассеивают энергию вибрации, предотвращая усталость конструкции.

Широкие допуски при установке на месте: Пружинные подвески/опоры допускают точную регулировку в определенном диапазоне высоты, компенсируя отклонения в строительных фундаментах и ​​монтаже трубопроводов в холодном состоянии. Пружинные блоки постоянной силы часто оснащаются гидравлическими или винтовыми вспомогательными регулирующими устройствами для точного выравнивания на месте.

Длительная эксплуатация и защита от релаксации: Благодаря конструкции пружины, препятствующей релаксации, и антикоррозионной обработке поверхности (горячее цинкование, Dacromet и т. д.), деградация опорной силы минимальна. Более 70% наших последующих заказов по зарубежным проектам поступает от постоянных клиентов, что в некоторой степени отражает долгосрочную надежность наших продуктов поддержки.

Применение продукта

Пружинные опоры электростанций в первую очередь устанавливаются в критических местах в системах циркуляции пара и воды электростанций и системах высокотемпературных дымовых газов. В сочетании с демпферами, жесткими стойками и другими компонентами они образуют полную гибкую систему фиксации трубопровода.

Зона котла: используется на главных паропроводах, трубопроводах горячего и холодного промежуточного нагрева, выходных каналах пароперегревателя и т. д. Поглощает вертикальные и горизонтальные тепловые смещения корпуса котла и соединительных трубопроводов, предотвращает чрезмерные напряжения в соединениях патрубков коллектора и снижает риск растрескивания сварных швов.

Зона турбины: устанавливается на главных паропроводах, паропроводах высокотемпературного промежуточного нагрева и байпасных трубопроводах высокого давления. Благодаря точной опоре ограничивает силы и моменты, передаваемые на сопряжения турбины, обеспечивает точность центровки валов и снижает воздействие вибрации на корпуса турбин.

Система питательной воды высокого давления. На трубопроводах питательной воды высокого давления и трубопроводах охлаждающей воды пружинные подвески/опоры поддерживают трубопроводы, работающие в тяжелых условиях, адаптируясь к изменениям температуры, сохраняя наклон трубопровода и предотвращая проблемы кавитации или гидравлического удара, вызванные ограниченным смещением.

Система дымовых газов и десульфурации/денитрификации: Для дымоходов/воздуховодов большого диаметра, входных/выходных каналов GGH и соединительных каналов башни десульфурации. Эти тонкостенные конструкции испытывают значительное тепловое расширение. Пружинные опоры компенсируют это смещение, уменьшают нагрузку на фланцевые соединения и работают в сочетании с компенсаторами для защиты всей системы дымохода.

Обычный остров атомной энергетики: используется на главном паровом контуре второго контура, основной питательной воде и других трубопроводах. Соответствует требованиям контроля соответствия ядерной энергетики и предоставляет полные сертификаты качества материалов и отчеты о квалификации функций поддержки.

Гарантия качества и заводские возможности

Наш завод в провинции Цзянсу оснащен полностью автоматическими линиями по производству сильфонов, системами резки и сварки с ЧПУ, а также сертифицированной командой по неразрушающему контролю (NDT). От поступления необработанной пружинной проволоки до доставки готовой продукции, пружинные опоры электростанций проходят строгий контроль на следующих контрольных точках: проверка плавкости сырья и физико-химических отчетов, твердость и металлографический контроль после термообработки пружины, испытание готовой продукции на жесткость при полном ходе, а также проверка толщины поверхностного покрытия и адгезии.

Наша система управления качеством сертифицирована по стандарту ISO 9001:2015, а вся продукция соответствует международным стандартам, включая ASME, CE и API. Полная приемочная документация может быть предоставлена ​​в соответствии с требованиями проекта.

Инженерная поддержка и услуги

Опираясь на свой опыт поставок трубопроводного оборудования в более чем 45 стран мира, мы обеспечиваем комплексный подбор, монтаж и долгосрочную техническую поддержку каждой партии пружинных опор электростанций:

▶  Расчет выбора: получайте отчеты по анализу напряжений трубопровода и рекомендуйте соответствующие типы опор/подвесок, жесткость пружины и высоту установки.

▶  Быстрый ответ: на предпродажные технические запросы и предложения мы отвечаем в течение одного рабочего дня.

▶  Наблюдение и наблюдение на месте: поддержка клиентского или стороннего наблюдения на месте процессов тестирования.

▶  Руководство по установке и вводу в эксплуатацию: предоставление подробных руководств по установке и рекомендаций по настройке в холодном состоянии, а при необходимости доступна удаленная видеопомощь.

▶  Служба запасных частей: сохраняйте записи о калибровке пружин для каждой производственной партии, что позволяет быстро поставлять сменные пружинные сборки.

Для обсуждения решений по конфигурации пружинной опоры электростанции для конкретных проектов или получения соответствующих ссылок на проекты обращайтесь в нашу техническую группу продаж. Мы предоставим подробные таблицы расчета грузоперемещения и рекомендуемые компоновки, основанные на реальных условиях работы, а не просто список стандартных моделей, что поможет вам контролировать общие затраты на закупки, обеспечивая при этом безопасную эксплуатацию трубопровода.
