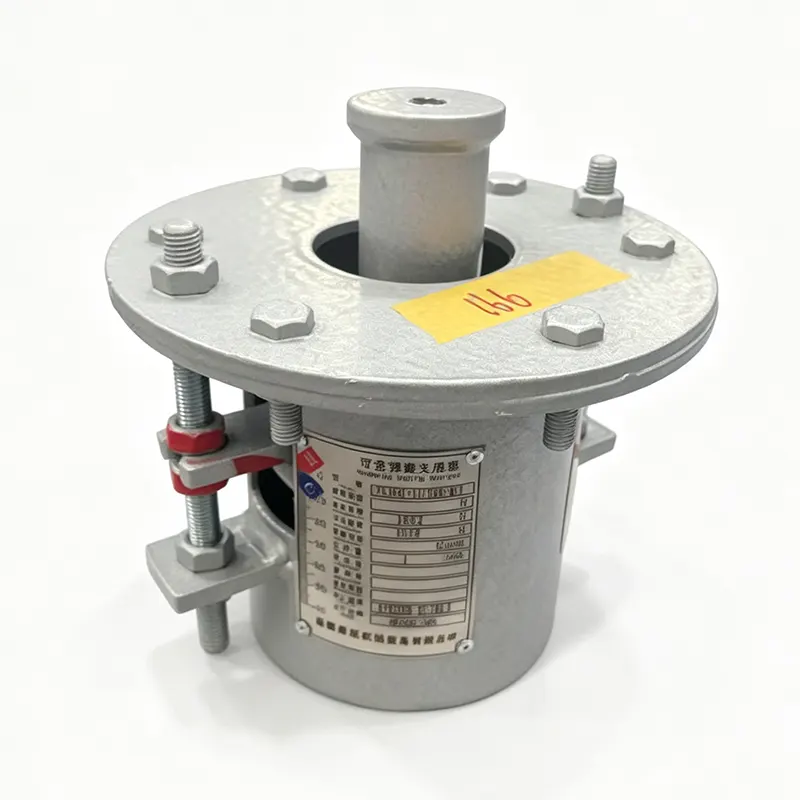

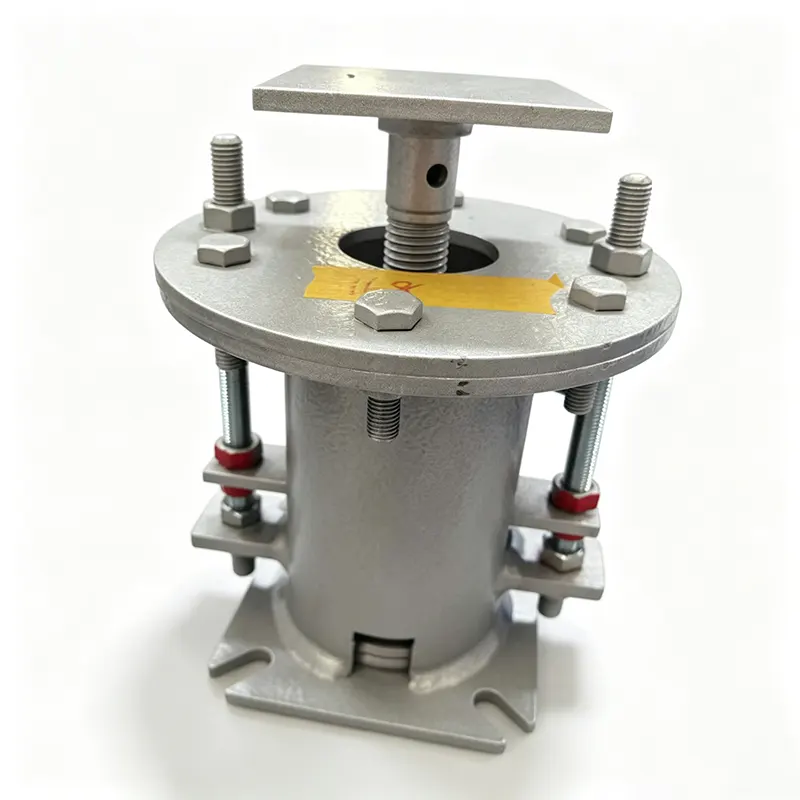

Высокотемпературная регулируемая пружинная подвеска

Yangzhou Tianshun производит подвески с регулируемыми пружинами для энергетического, нефтехимического и промышленного секторов на заводе площадью 35 000 м² в Цзянсу, Китай. Наши высокотемпературные варианты рассчитаны на температуру поверхности труб, значительно превышающую температуру окружающей среды, сохраняя при этом предсказуемые характеристики нагрузки. Четырнадцатилетний опыт специализированной поддержки труб и система качества, сертифицированная по стандарту ISO 9001:2015, обеспечивают поддержку каждой единицы продукции, которую мы отправляем в более чем 45 стран.

На этом рисунке показана кривая грузо-смещения регулируемой пружинной опоры/подвески, включая ключевые параметры нагрузки и смещения для проверки точности несущей способности и эксплуатационной надежности изделия.

Перед отправкой каждое устройство подлежит калибровке под нагрузкой и тестированию производительности. Отклонение установочной нагрузки контролируется в пределах ±5% в соответствии с международным стандартом ANSI/MSS-SP-58-2018, а также NB/T47039-2013.

Продукция соответствует техническим требованиям для энергетических, нефтехимических и других промышленных трубопроводных систем. Согласно MSS-SP-58-2018, максимально допустимая изменчивость нагрузки для регулируемых пружинных блоков не должна превышать 25 % рабочей рабочей нагрузки в горячем состоянии в пределах полного рабочего хода.

Где подходит регулируемая пружинная подвеска

Не каждый участок трубопровода требует постоянной нагрузки. Когда тепловое смещение ограничено, регулируемая пружинная подвеска является надежным и экономичным решением. Когда труба расширяется или сжимается по вертикали, опорная сила изменяется в пределах известного и контролируемого диапазона. Пружина имеет такой размер, что это изменение нагрузки остается в пределах, установленных анализом напряжения трубы, предотвращая чрезмерную нагрузку на подключенное оборудование, сохраняя при этом трубу надлежащей опорой от холода до горячего.

Для работы при высоких температурах конструкция выходит за рамки стандартных пружинных витков. Повышенная температура трубы может излучать или проводить тепло в узел подвески, смягчая обычную пружинную сталь и смещая калиброванную нагрузку. Высокотемпературные регулируемые пружинные подвески решают эту проблему за счет выбора материала и защиты поверхности, которые сохраняют заданную жесткость пружины и диапазон нагрузок во всем рабочем диапазоне.

Что делает высокотемпературную конструкцию надежной

Пружинные материалы, рассчитанные на повышенные температуры

Стандартные пружины теряют прочность и прогибаются при повышении температуры. Мы выбираем материалы катушки, подходящие для фактического воздействия. В умеренно повышенных условиях до 150 °С 50CrVA или 60Si2Mn сохраняют стабильные механические свойства. Когда температура достигает 300 °C или выше, рекомендуются сплавы на основе никеля, такие как Inconel X-750. Каждая партия материала сопровождается полными заводскими сертификатами и записями об отслеживании, подтверждающими соответствие состава и термической обработки требуемому сорту.

Изменение нагрузки в рамках проекта

Регулируемая пружинная подвеска создает различную силу в холодном положении, горячем рабочем положении и в каждой промежуточной точке. Наши инженеры-проектировщики работают с допустимым изменением нагрузки на основе отчета клиента о напряжении в трубе и выбирают пружину, которая ограничивает отклонение, обычно до 15 % или 25 % от рабочей нагрузки, хотя при необходимости могут быть соблюдены и более жесткие пределы. Каждый блок устанавливается и тестируется на калиброванном стенде, чтобы убедиться, что нагрузка в холодном и горячем положениях находится в пределах указанного диапазона.

Защита от коррозии и тепла для фурнитуры

Корпус и конструктивные элементы в стандартной комплектации покрываются горячим цинкованием или высокотемпературной эпоксидной краской. Для особо агрессивного или циклического теплового воздействия мы предлагаем дополнительные термобарьерные покрытия или изготавливаем корпус из нержавеющей стали. Эти меры предотвращают образование накипи, ржавчины и деградацию поверхности, которые могут помешать движению пружины в течение многих лет эксплуатации.

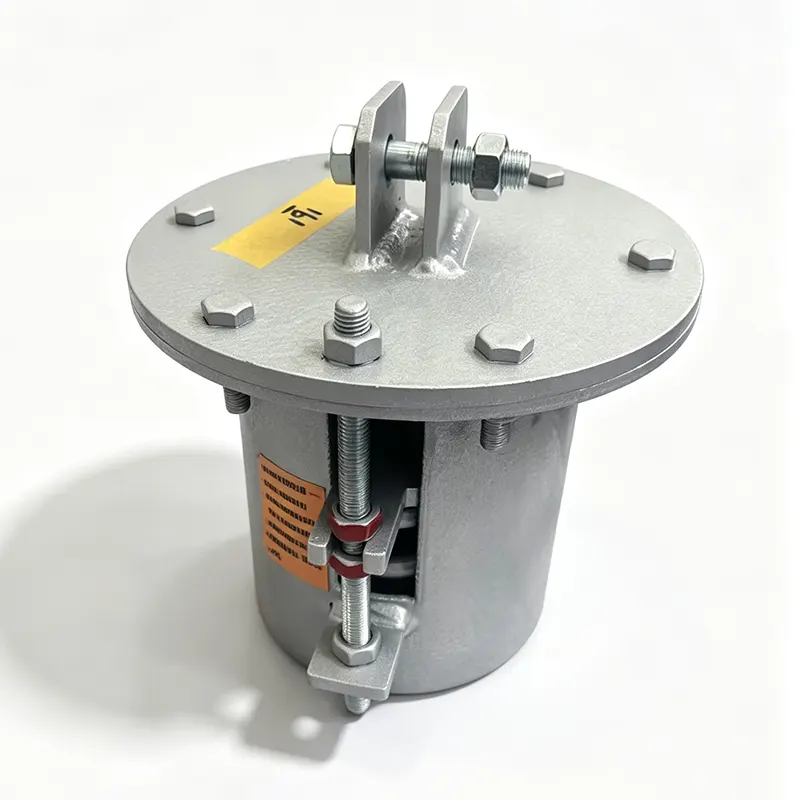

Регулировка на месте без снятия подвески

Винт регулировки нагрузки и стрелочный индикатор с шагом 2% позволяют специалистам на объекте точно регулировать установленную нагрузку в пределах от ±10% до ±20%, в зависимости от модели. Такая возможность регулировки на месте полезна, когда условия установки незначительно отличаются от проектного чертежа или когда маршрутизация труб изменяется во время строительства.

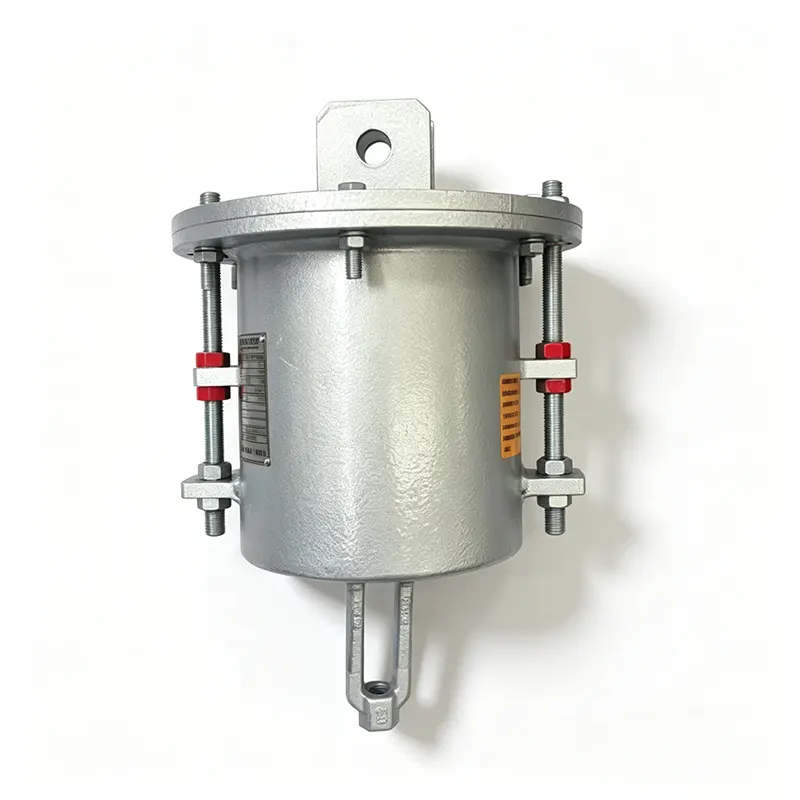

Остановки движения и видимый масштаб

Каждая подвеска оснащена верхним и нижним ограничителем хода для предотвращения чрезмерного хода. Хорошо видимая шкала перемещения позволяет монтажнику и обслуживающему персоналу с первого взгляда подтвердить текущее положение. Холодное предварительное положение фиксируется съемными ограничителями хода, что позволяет проводить гидростатические испытания и химическую очистку без отклонения пружины.

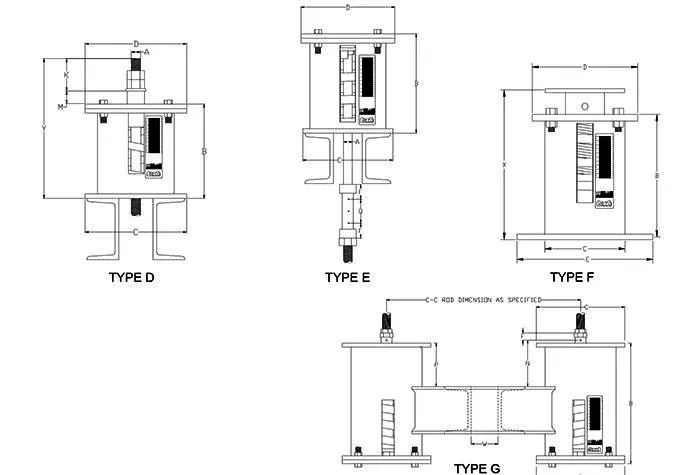

Технический обзор

Нестандартные перемещения, грузоподъемность и высокотемпературные материалы входят в состав наших регулярных поставок. При наличии запроса мы конвертируем между международными стандартами и подтверждаем техническую совместимость перед производством.

Контроль качества и документация

Наша сертифицированная система качества ISO 9001 регулирует каждый этап: от входного контроля пружинной проволоки до окончательных испытаний под нагрузкой. Каждая высокотемпературная регулируемая пружинная подвеска настроена на заданную клиентом холодную нагрузку и ход на нашем испытательном стенде. Мы записываем нагрузки в холодном, промежуточном и горячем положениях и подтверждаем, что отклонение находится в пределах допуска. Эти записи сохраняются для полного пакета отслеживания и могут быть предоставлены вместе с поставкой.

Сертификаты материалов для витков пружин, конструкционной стали и защитных покрытий прослеживаются до плавки или партии. Если проекты требуют соответствия ASME, EN или другим международным нормам для трубопроводов, мы предоставляем пакеты документации, необходимые для утверждения.

Где применяются высокотемпературные регулируемые пружинные подвески

Эти подвески поддерживают трубопроводные системы со средней и высокой температурой, в которых вертикальное смещение присутствует, но не является чрезмерным. Типичные установки включают в себя вспомогательные паропроводы, трубопроводы питательной воды котлов, линии входа и выхода экономайзера, контуры горячего масла на нефтеперерабатывающих и химических заводах, распределение пара среднего давления на промышленных объектах и ​​воздуховоды с высокой температурой. В каждом случае подвеска допускает вертикальное перемещение, сохраняя при этом напряжение трубы в расчетных пределах, без затрат и затрат на поддержку постоянной нагрузки.

Часто задаваемые вопросы

Как выбрать между подвеской с регулируемой пружиной и подвеской с постоянной пружиной?

Решение сводится к допустимому изменению нагрузки. Если ваш отчет о напряжении в трубе допускает изменение нагрузки между холодным и горячим положениями, регулируемая пружинная подвеска обеспечит надежную поддержку при меньших затратах. Если труба не допускает каких-либо значимых изменений, требуется постоянная пружинная подвеска. Наша команда инженеров может просмотреть ваши данные о нагрузке и перемещении и порекомендовать подходящий тип.

Какова максимальная рабочая температура высокотемпературной регулируемой пружинной подвески?

Благодаря использованию стандартных легированных пружинных сталей, таких как 50CrVA, подвеска может надежно работать в средах, где температура витка пружины достигает примерно 150–200 °C. При температуре пружин до 350 °C мы переходим к сплавам на основе никеля, таким как Inconel X-750. Вам не нужно самостоятельно указывать сплав; сообщите ожидаемую температуру воздействия весны, и наши инженеры подберут правильный материал.

Может ли Tianshun изготовить регулируемые пружинные подвески для очень больших или очень маленьких грузов?

Наш стандартный диапазон охватывает от 0,5 до 250 кН. Нагрузки за пределами этого диапазона рассматриваются как специальные разработки. На нашем предприятии были изготовлены и испытаны небольшие опоры КИП и тяжелые подвески стояков для главных паропроводов.

Какие варианты покрытия существуют для высокотемпературных или агрессивных сред?

Помимо горячего цинкования и высокотемпературной эпоксидной смолы, мы можем нанести термически отверждаемые покрытия на основе силикона, халар или изготовить корпус из нержавеющей стали. Если ваш объект находится на побережье, в море или химически агрессивен, укажите это во время запроса, и мы порекомендуем подходящую защитную систему.

Поставляются ли в комплекте с регулируемыми пружинными подвесками инструкции по установке?

Да. Каждая подвеска поставляется с кратким руководством по установке, в котором описывается подъем, снятие предустановленного упора и проверка нагрузки. Мы также предоставляем подробные инструкции по вводу в эксплуатацию, чтобы команда объекта могла подтвердить правильность работы перед передачей.

Каков типичный срок поставки стандартной высокотемпературной регулируемой пружинной подвески?

Стандартные модели из обычно имеющихся в наличии пружинных материалов могут быть изготовлены, настроены и протестированы в течение четырех-шести недель. Специальные сплавы и более высокие нагрузки могут продлить этот срок, и мы подтверждаем график во время предложения.

Работаем с Тяньшунь

Когда вы обращаетесь к нам по поводу высокотемпературной регулируемой пружинной подвески, ваш запрос обработает специальный менеджер по работе с клиентами, обладающий инженерными знаниями в области поддержки труб. Мы проверяем ваши условия эксплуатации, включая температуру, ход, нагрузку и применимые нормы проектирования, и возвращаем технические рекомендации в течение 24 часов. Нестандартные материалы пружин, нестандартные ходы, специальные концевые фитинги и документация для конкретного проекта рассматриваются как обычное дело, а не как особые исключения.

После поставки мы остаемся доступными для поддержки установки и руководства по техническому обслуживанию. Более 70% нашего бизнеса приходится на повторные заказы, что мы рассматриваем как убедительное подтверждение эффективности нашей продукции в течение тысяч термических циклов.

Янчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.

Завод площадью 35 000 м², Цзянсу, Китай – экспорт в более чем 45 стран.

Высокотемпературные регулируемые пружинные подвески, обеспечивающие надежность опоры даже при нагреве трубы.
