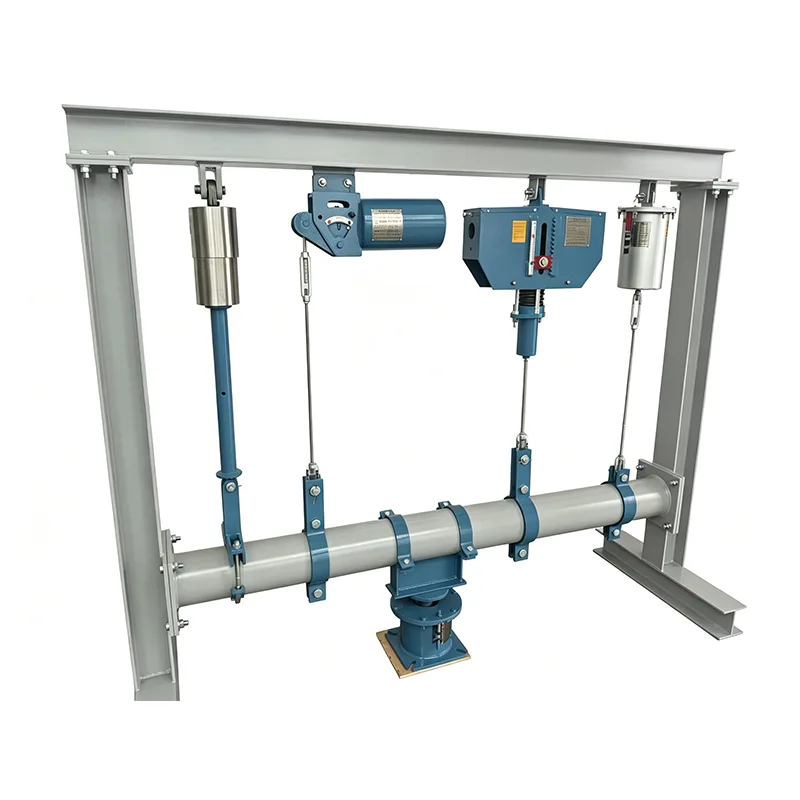

Постоянная пружинная поддержка химического завода

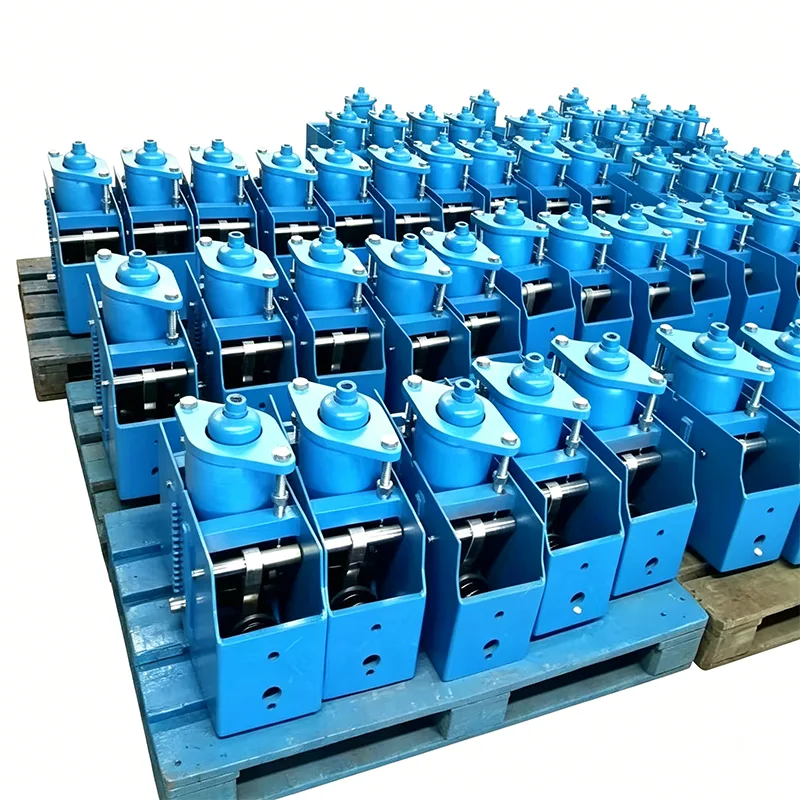

Компания Yangzhou Tianshun Pipeline Technology, основанная в 2012 году, имеет 14-летний опыт исследований, разработок и производства продуктов для поддержки промышленных трубопроводов. Наши постоянные пружинные опоры для химических предприятий — это основной продукт, разработанный специально с учетом характеристик непрерывного производства и сложных условий труда в химической промышленности, и он использовался в десятках химических промышленных проектов по всему миру.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Основные функции и ценность продукта

Трубопроводы химических заводов создают значительные тепловые смещения из-за колебаний температуры среды. Опорная нагрузка обычных подвесок варьируется в зависимости от смещения, что легко вызывает деформацию трубопровода, повреждение подключенного оборудования и даже риск протечек средней степени тяжести.

Благодаря механизму баланса крутящего момента пружины постоянная пружинная опора химического завода обеспечивает постоянную поддерживающую силу на протяжении всего хода теплового смещения трубопровода, полностью устраняя дополнительные напряжения, вызванные тепловым расширением и сжатием трубопровода, и обеспечивая долгосрочную стабильную работу химических трубопроводов.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Эксклюзивные преимущества адаптации к химическим сценариям

Продукт был специально оптимизирован с учетом характеристик химических предприятий, таких как высокая коррозия, непрерывная работа 24 часа в сутки, 7 дней в неделю и строгие требования безопасности:

▶  Индивидуальная защита от коррозии: адаптируется к агрессивным средам химического завода с помощью индивидуальных решений, включая корпуса из нержавеющей стали, прочное антикоррозионное покрытие и кислото-щелочностойкое покрытие.

▶  Высокая усталостная прочность: основные пружины проходят 10 000 испытаний на усталость при полном ходе хода, что позволяет обеспечить длительную бесперебойную работу химического предприятия.

▶  Точный контроль постоянной силы: отклонение нагрузки строго контролируется в пределах ±5 %, что исключает утечки на границе трубопровода и повреждение оборудования, вызванное концентрацией напряжений.

▶  Нет отладки на месте: предварительно сжато и откалибровано перед доставкой, поднято и установлено непосредственно на месте без вторичной настройки, что сокращает время простоя проекта.

Система контроля производства и качества (гарантия профессионализма)

Перед отправкой каждого продукта проводится комплексное внутреннее тестирование.

Перед отправкой каждый продукт проходит полный процесс внутреннего тестирования. Этот процесс включает в себя размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT, где это применимо, испытание пружинной нагрузкой с кривыми смещения нагрузки и измерение толщины покрытия. Поставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Разъяснение относительно сторонней аккредитации

Внутреннее тестирование — это не то же самое, что стороннее тестирование, аккредитованное ILAC. Если требуется проведение независимого тестирования или лабораторное тестирование, оно может быть предоставлено как отдельная дополнительная услуга.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Эта услуга охватывает анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Доступные методы включают магнитопорошковый контроль (MT), проникающий контроль жидкостью (PT), ультразвуковой контроль (UT) и рентгенографический контроль (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Наши отличительные преимущества

Сравнено с международной системой крепления труб LISEGA.

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA.

Больше, чем стандартный отечественный поставщик

В отличие от стандартных отечественных производителей, которые предоставляют только сам товар, мы поставляем кривую перемещения нагрузки к каждому пружинному блоку. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Реализация проекта и обеспечение обслуживания (авторитет и достоверность)

На протяжении 14 лет наша система постоянной весенней поддержки химических предприятий применялась на нефтеперерабатывающих заводах, в парках тонкой химии и фармацевтических проектах в Китае, Юго-Восточной Азии, Европе и Южной Америке, имея долгосрочные партнерские отношения с несколькими EPC-подрядчиками:

▶  Все продукты поставляются с полными сертификатами на материалы и отчетами о проверках, соответствующими спецификациям приемки безопасности химических проектов.

▶  Полная поддержка в течение всего жизненного цикла: предпродажный расчет нагрузки, рекомендации по установке на месте и круглосуточная послепродажная техническая поддержка.

▶  Производственная база в Цзянсу имеет специализированные каналы логистики для химических проектов, что позволяет ускорить доставку срочных заказов.

Информация о сотрудничестве

Если для вашего химического проекта требуется индивидуальная пружинная опора постоянного типа для химического завода или требуется корректировка конструкции для особых условий работы, таких как высокая температура и сильная коррозия, свяжитесь напрямую с нашей технической командой. Мы предоставим полное решение по выбору и ценовое предложение.
