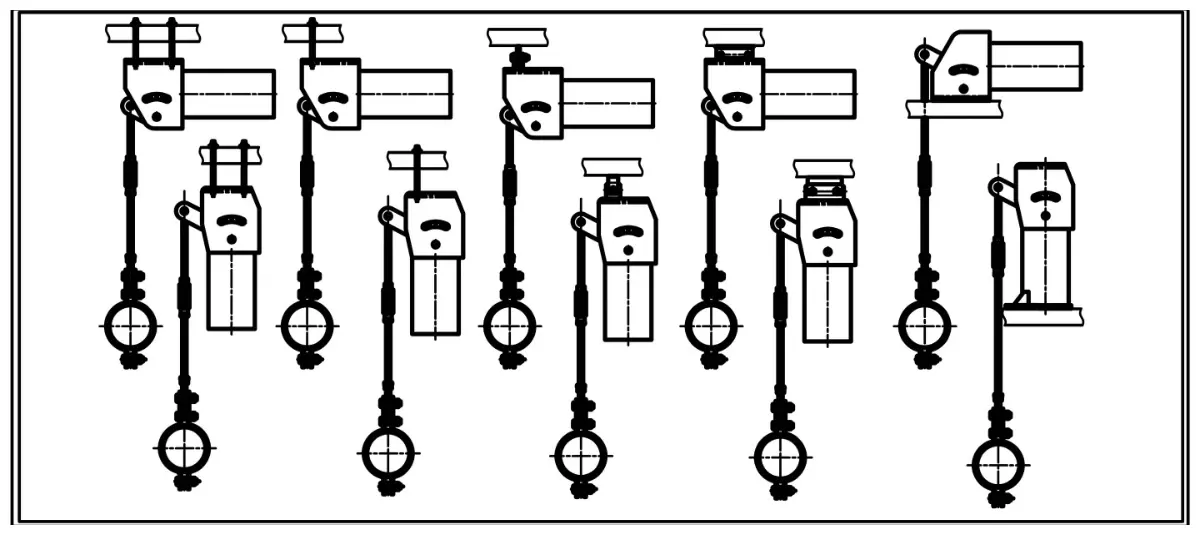

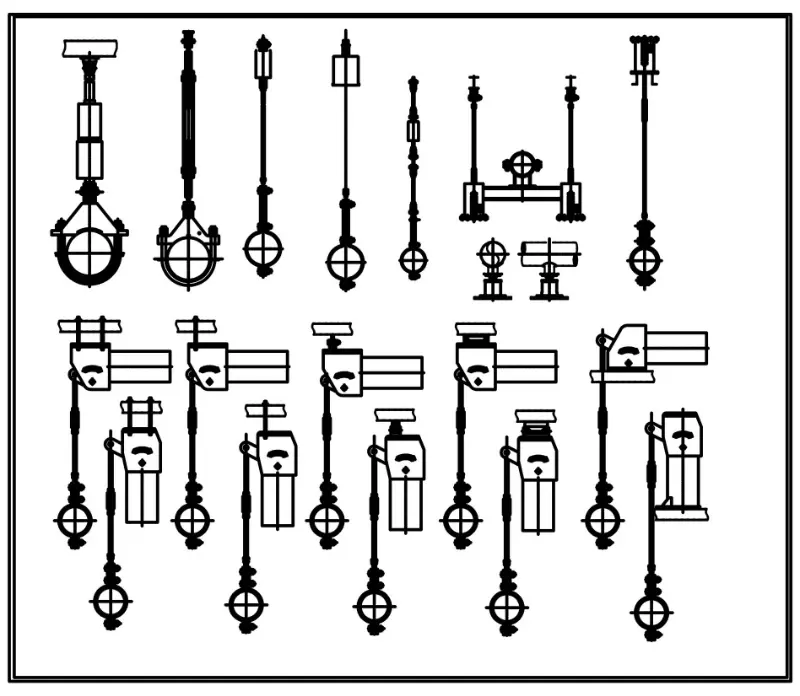

Подвеска постоянной пружины большой емкости

Компания Yangzhou Tianshun разрабатывает и производит пружинные опоры постоянной нагрузки с 2012 года. Наши подвески для высоких нагрузок, выдерживающие расчетные нагрузки до 500 кН и допускающие более высокую индивидуальную настройку, производятся на территории площадью 35 000 м², где работают более 100 квалифицированных сотрудников. Каждое устройство настроено, протестировано и отправлено с полной документацией для проектов в более чем 45 странах.

Технический обзор

Мы конвертируем национальные стандарты при условии, что параметры технически совместимы. Поправочные коэффициенты не применяются, если расчетные нагрузки и перемещения находятся в пределах выбранного стандарта.

Почему постоянная нагрузка имеет значение при опоре труб с высокими нагрузками

Когда пружинная подвеска постоянной нагрузки, рассчитанная на высокую нагрузку, испытывает большое вертикальное смещение из-за теплового расширения, регулируемая пружинная опора меняет силу сопротивления по мере сжатия или растяжения пружины. Такое изменение нагрузки может привести к переносу нежелательной нагрузки на стенку трубы, подключенное оборудование и соседние опоры. Подвеска с постоянной пружиной устраняет эту проблему, обеспечивая практически неизменную поддерживающую силу из холодного положения в горячее рабочее положение и повсюду между ними.

В механизме используется пружина сжатия, действующая через узел кривошипа и шатуна. Геометрия устроена так, что крутящий момент пружины вокруг основного шарнира равен моменту нагрузки в каждой точке хода. В результате создается опорная сила, которая остается в пределах узкого диапазона отклонения независимо от того, насколько далеко труба перемещается по вертикали.

Конструктивные особенности, обеспечивающие надежность при высоких нагрузках

Надежная грузоподъемность с малым отклонением

Стандартные модели рассчитаны на рабочие нагрузки от 0,1 до 500 кН. Для нагрузок свыше 500 кН мы проектируем специальные опоры по чертежам и спецификациям клиента. Отклонение нагрузки в стандартной комплектации удерживается в пределах ±5 % от номинального значения, а в варианте с высокой точностью достигается ±3 %. Этот жесткий допуск проверяется на нашем калибровочном стенде перед отправкой.

Стабильная конструкция для тяжелых вертикальных перемещений

Корпус действует как защитный кожух, предохраняя пружину и рычажный механизм от строительного мусора и загрязнений на площадке. Доступны стандартные ходы 50 мм, 100 мм, 200 мм и 400 мм, а фактический ход до 600 мм может быть поставлен, если этого требует компоновка трубопровода. Верхний и нижний ограничители хода встроены для предотвращения перебега в любом направлении, а видимая шкала хода позволяет монтажникам в любой момент подтвердить положение.

Материалы пружин выбраны с учетом длительного усталостного срока службы.

Витки пружин намотаны из стали 60Si2Mn или 50CrVA, выбранной из-за их высокой усталостной прочности и стабильных характеристик в течение многих лет термоциклирования. Сочетание качественного материала и контролируемых процессов намотки обеспечивает стабильную выходную мощность и длительные межсервисные интервалы, ожидаемые на электростанциях и перерабатывающих предприятиях.

Поле настройки без догадок

Винт регулировки нагрузки позволяет точно настроить опорную силу на месте. Поворот винта в отмеченном направлении увеличивает или уменьшает нагрузку с шагом 2%, общий диапазон регулировки составляет от ±10% до ±20% в зависимости от модели. Циферблат, расположенный рядом с винтом, непосредственно считывает настройку, поэтому установщик может установить необходимую настройку, не снимая устройство или не используя внешние тензодатчики.

Предустановленные штифты, которые упрощают установку и гидроиспытания.

Каждая подвеска с постоянной пружиной покидает завод с красными предустановленными штифтами, установленными в положение холодной установки, указанное клиентом. Штифты фиксируют механизм, поэтому систему трубопроводов можно подвергнуть гидростатическим испытаниям или химической очистке без дальнейшего отклонения пружинного узла. Наши стандартные штифты рассчитаны на то, чтобы во время испытаний выдерживать вдвое большую номинальную рабочую нагрузку. Если ожидаются более высокие испытательные нагрузки, мы усиливаем штифт в сборе, как только сообщим об этом на этапе заказа. Перед вводом системы в эксплуатацию штифты необходимо удалить.

Контроль качества и отслеживаемость

Наша система качества сертифицирована по стандарту ISO 9001:2015. Каждая подвеска с постоянной пружиной собирается и настраивается на заданную клиентом нагрузку и ход на калиброванном испытательном стенде. Мы записываем нагрузку в нескольких положениях по ходу хода, чтобы подтвердить, что отклонение остается в пределах указанного допуска. Эти протоколы испытаний сохраняются и могут быть предоставлены вместе с поставкой.

Сертификаты материалов пружинных витков, конструкционной стали и крепежных деталей прослеживаются до завода. Для проектов, требующих соответствия ASME B31.1, B31.3, EN 13480 или другим международным нормам, мы предоставляем необходимые пакеты документации, включая квалификации процедур сварки и отчеты неразрушающего контроля, когда это применимо.

Где применяются подвески постоянной пружины высокой грузоподъемности

Эти опоры устанавливаются везде, где трубопроводная система испытывает большие вертикальные смещения и не выдерживает изменения опорных сил. Типичные установки включают главные паропроводы на тепловых и атомных электростанциях, трубопроводы горячего промежуточного нагрева, стояки питательной воды котлов и высокотемпературные технологические трубопроводы на нефтеперерабатывающих и химических заводах. В каждом случае подвеска поддерживает почти постоянную нагрузку от холодного до горячего состояния, предотвращая нежелательную передачу напряжений на соединения турбины, патрубки сосудов и другое чувствительное оборудование.

Часто задаваемые вопросы

Чем подвеска с постоянной пружиной отличается от опоры с переменной пружиной?

Переменная пружинная опора изменяет свою нагрузку при отклонении пружины, что означает, что труба ощущает разную силу в холодном и горячем состояниях. Подвеска постоянной пружины сконструирована таким образом, что поддерживающая сила остается практически одинаковой на протяжении всего хода. Это предотвращает передачу напряжения в систему трубопроводов при изменении нагрузки, что особенно важно на критически важных линиях с большим вертикальным перемещением.

Может ли Tianshun производить подвески, рассчитанные на нагрузку более 500 кН?

Да. Мы рассматриваем опоры большой мощности как индивидуальный заказ. Вы можете отправить нам чертежи или указать нагрузку, ход, концевые соединения и применимые нормы. Наша команда инженеров разработает соответствующую конструкцию вешалки и предоставит одобренные чертежи перед изготовлением.

Какова цель красных предустановленных контактов и когда их следует удалять?

Предустановленные штифты фиксируют подвеску в положении холодной установки. Они сохраняют механизм жестким, поэтому систему труб можно заполнять, подвергать гидроиспытаниям или химически очищать без перемещения пружины. Штыри необходимо снимать только после завершения всех испытаний и до ввода системы в эксплуатацию для нормальной работы. Если оставить их на месте во время работы, вешалка не сможет функционировать.

По каким международным стандартам вы можете работать?

Мы регулярно поставляем подвески с постоянной пружиной в соответствии с GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L и JIS B 8501. Если для вашего проекта требуется другой стандарт, пришлите нам спецификацию, и мы подтвердим соответствие.

Можно ли адаптировать отделку корпуса для работы в агрессивных или морских средах?

Наша стандартная отделка — горячее цинкование и окраска эпоксидной смолой. Для высококоррозионных сред мы можем применить специальные системы покрытия или изготовить корпус из нержавеющей стали. Пожалуйста, укажите условия окружающей среды в вашем запросе, чтобы мы могли предложить подходящую защитную систему.

Каковы ваши условия оплаты и типичные сроки доставки?

Мы принимаем оплату банковским переводом. Сроки поставки зависят от количества заказа и сложности индивидуальных настроек, но стандартные подвески с постоянной пружиной обычно могут быть изготовлены и настроены в течение четырех-шести недель с момента подтверждения заказа. Ускоренная доставка может быть обсуждена и согласована во время переговоров по контракту.

Работаем с Тяньшунь

Когда вы запрашиваете пружинную подвеску постоянной нагрузки, рассчитанную на высокую нагрузку, вам назначается специальный менеджер по работе с клиентами, который разбирается в конструкции опор труб, а не только в коммерческих терминах. Наша команда инженеров рассмотрит ваши стандартные требования к нагрузке, перемещению и трубопроводам и ответит техническим предложением в течение 24 часов. Нестандартные конфигурации — нестандартные перемещения, расширенные температурные диапазоны, специальные материалы или документация по конкретному проекту — рассматриваются как часть нашего обычного объема поставок.

После доставки мы предоставляем руководство по установке, инструкции по снятию предустановленных штифтов и рекомендации по техническому обслуживанию. Более 70% нашего бизнеса приходится на повторные заказы от клиентов, которые зависят от нашей поддержки, чтобы обеспечить предсказуемую работу цикл за циклом.
