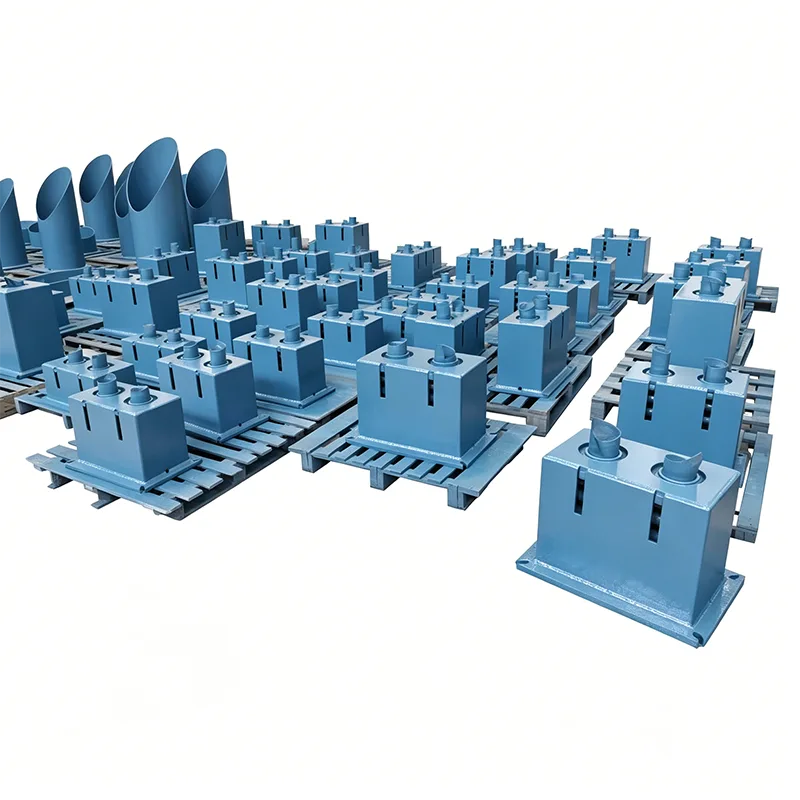

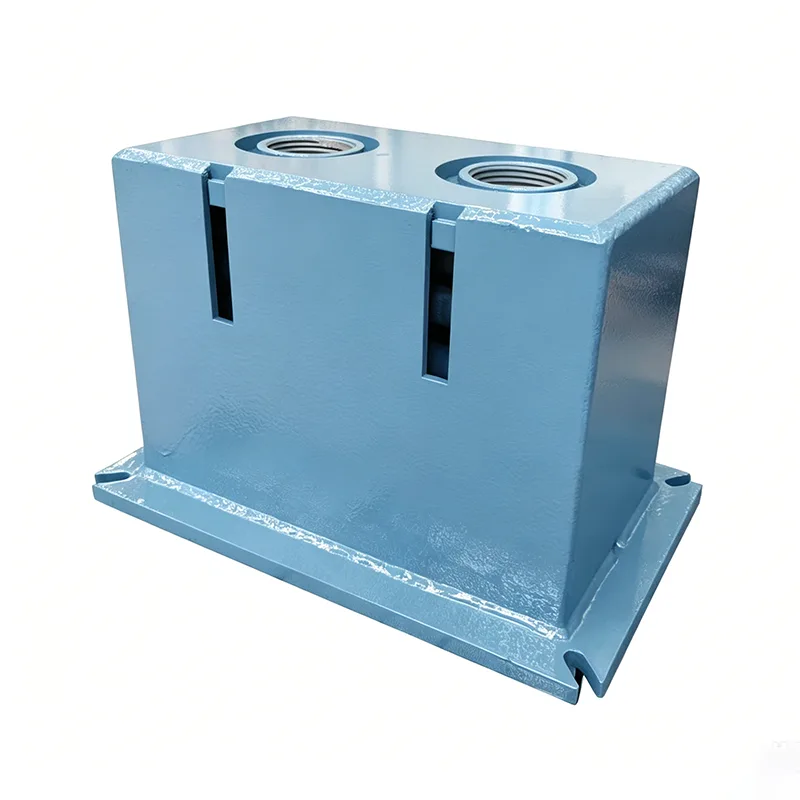

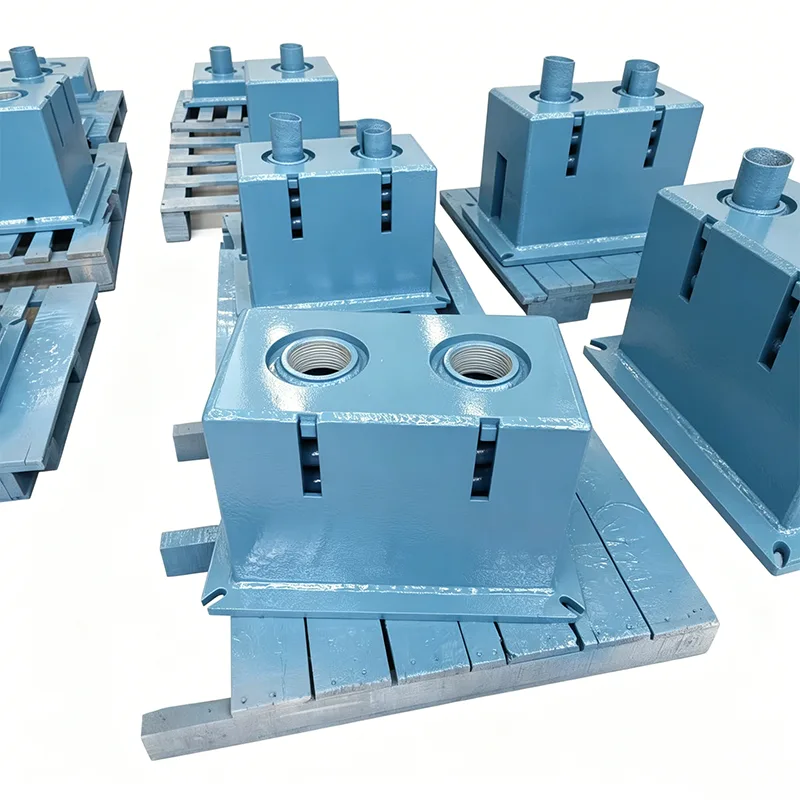

Пружинные опоры Big Ton

Компания Yangzhou Tianshun Pipeline Technology Co., Ltd., основанная в 2012 году, обладает обширным опытом исследований, разработок и производства решений для поддержки трубопроводов для тяжелых условий эксплуатации. Наши пружинные опоры Big Ton представляют собой индивидуальную линейку продуктов, разработанную для условий сверхвысоких нагрузок, превышающую предел нагрузки обычных пружинных подвесок. Разработанные исключительно для экстремальных сценариев с единственной точкой подъема, превышающей 100 тонн, они были успешно использованы в нескольких ключевых энергетических проектах национального уровня.

Что такое тяжелые условия труда? Болевые точки отрасли

В крупных энергетических и нефтехимических проектах к трубопроводам с экстремальными нагрузками относятся:

Толстостенные трубопроводы сверхбольшого диаметра: DN1200+, толщина стенки ≥50мм, масса погонного метра более 5 тонн.

Трубопроводы для подключения крупного оборудования: вход/выход реакторов, нагревательных печей, паровых турбин, нагрузка на одну точку подъема более 100 тонн.

Магистраль длиннопролетной эстакады: пролет ≥30 метров, с массивными сосредоточенными нагрузками.

Трубопроводы из специальных сплавов: трубопроводы из дуплексной стали и сплавов на основе никеля, намного тяжелее, чем из углеродистой стали, из-за высокой плотности материала.

Ограничения обычных продуктов:

Максимальная нагрузка стандартных пружинных подвесок обычно не превышает 40 тонн.

Обычные конструкции деформируются и теряют устойчивость свыше 80 тонн.

Параллельное соединение нескольких групп не обеспечивает синхронизацию, что приводит к эксцентричной нагрузке.

Лишь немногие отечественные производители могут надежно изготовить опоры грузоподъемностью более 100 тонн.

Пружинные опоры Big Ton специально созданы для решения этой общеотраслевой задачи.

Технические характеристики продукта

Основные технологические прорывы

Многопружинная синхронная параллельная технология

Центрально-симметричное расположение для равномерного распределения силы между 4–8 группами пружин.

Индивидуальные испытания/подгонка пружин, отклонение жесткости ≤2%

Запатентованный механизм балансировки нагрузки гарантирует 100% синхронное сжатие.

Устраняет эксцентричную нагрузку в параллельных системах с несколькими пружинами.

Сверхвысокопрочная структурная система

Высокопрочная сталь Q460C, предел текучести на 80 % выше, чем у стандартных материалов.

Цельная конструкция коробчатого типа, жесткость на изгиб и кручение в 3 раза выше, чем у традиционных конструкций.

Оптимизация методом конечных элементов устраняет точки концентрации напряжений.

Структурная деформация ≤0,5 мм при полной нагрузке

Технология соединений большого диаметра для тяжелых условий эксплуатации

Валы из легированной стали 42CrMo (закаленные и отпущенные)

Максимальный диаметр штифта 150 мм, грузоподъемность одного вала более 300 тонн.

Самосмазывающиеся втулки из медного сплава, коэффициент трения ≤0,08.

Минимизирует влияние трения, значительно улучшает постоянство нагрузки

Высокоточный производственный процесс

Плазменная + плазменная резка композита с ЧПУ для несущих плит

Растачивание шпоночных отверстий на станке с ЧПУ, точность позиционирования ±0,05 мм.

Обработка для снятия напряжений после сварки устраняет остаточное напряжение.

Обработка одним зажимом на крупных портальных центрах с ЧПУ

Многоуровневая защита безопасности

Двойная защита: механический ограничитель + гидравлическая буферизация.

Сигнализация перегрузки срабатывает при нагрузке 110 % от номинальной.

Резервированная конструкция: безопасная работа даже при выходе из строя одной пружинной группы.

Противоопрокидывающая конструкция обеспечивает устойчивость под действием боковых сил.

Специальная система тестирования и проверки

Специальный нагрузочный тестер грузоподъемностью 300 тонн для 100% проверки при полной нагрузке

Полноценный непрерывный сбор данных (10 показаний в секунду)

Расчет постоянства в реальном времени – неквалифицированные устройства никогда не поставляются

Моделирование усталостных испытаний подтверждает долгосрочную надежность

Протокол заводских испытаний и проверки

Каждая пружинная опора Big Ton перед поставкой проходит обязательное тестирование:

Входной контроль материалов

Спектральный анализ состава высокопрочных сталей

Твердость пружинной стали и металлографические испытания

Ультразвуковая дефектоскопия внутренних дефектов

Испытание механических свойств на растяжение

Внутрипроизводственный контроль качества

3-координатный контроль размеров деталей с ЧПУ

100% ультразвуковая дефектоскопия сварных швов UT

100% магнитопорошковый контроль сварных швов MT

Согласование кривой нагрузки и смещения группы пружин

Финальное испытание при полной нагрузке (основной этап)

Шаг загрузки 300-тонного тестера: 0→50%→100%→120%

Полномасштабное тестирование с более чем 50 точками измерения

Проверка постоянства нагрузки (должно быть ≤±3%)

Проверка структурной деформации (должна быть ≤0,5 мм)

Проверка точности синхронизации (групповое отклонение ≤2%)

Документация на поставку

Полные сертификаты качества материала.

Отчеты по обнаружению дефектов сварных швов

Отчеты испытаний на соответствие пружинам

Отчеты о кривых испытаний при полной нагрузке

Отчеты по анализу методом конечных элементов

Сертификат квалификации продукции

Типичные случаи применения

Случай 1: Проект переработки и химической интеграции мощностью 20 миллионов тонн в год

Продукт: 150-тонная пружинная опора постоянной силы Big Ton.

Применение: Выходной трубопровод реактора гидрирования.

Условия: нагрузка 150 тонн, смещение 250 мм, высокая температура 420 ℃.

Результат: 3 года стабильной работы, постоянство сохраняется в пределах ±2,5%.

Случай 2: Ультрасверхкритический энергоблок мощностью 1000 МВт

Продукт: 120-тонная сверхмощная подвеска постоянной силы.

Применение: Главный паропровод.

Условия: нагрузка 120 тонн, водоизмещение 300 мм.

Результат: приемка электростанции прошла с первого испытания, никаких проблем с эксплуатацией.

Кейс 3: Проект терминала СПГ

Продукт: 80-тонная низкотемпературная сверхпрочная опора.

Применение: Магистральный трубопровод холодильной камеры

Условия: криогенная среда -162 ℃, нагрузка 80 тонн.

Результат: правильный выбор низкотемпературного материала, отсутствие проблем с охрупчиванием.

Процесс обслуживания индивидуального проекта

Предпроектная техническая консультация

Специальный инженер для сбора подробных параметров рабочего состояния

Предварительный проект с расчетом соответствия нагрузки и перемещения

Проверка прочности/жесткости конструкции методом конечных элементов

Техническое предложение + доставка коммерческого предложения

Подтверждение дизайна

Подробные инженерные чертежи (контур, таблицы нагрузок)

Двустороннее подтверждение ключевых технических параметров

Разработка плана проверок и испытаний (ITP)

Начало производства после подписания одобрения

Отслеживание хода производства

Еженедельные обновления производственных фотографий

Возможности свидетельства клиентов на ключевых этапах

Поддержка сторонних инспекций на протяжении всего процесса

Ответ на технические разъяснения в режиме реального времени

Заводская приемка

Доступно свидетельствование испытаний при полной нагрузке на месте

Отображение тестовых данных в реальном времени

Полная передача документации

Профессиональная упаковка и доставка

Поддержка на месте

Технический персонал для руководства по установке

Помощь в вводе в эксплуатацию и калибровке нагрузки

Последующие визиты после ввода в эксплуатацию

Пожизненная техническая поддержка

Пружинные опоры Big Ton устанавливают технический стандарт для поддержки трубопроводов, работающих в тяжелых условиях. Мы расширяем отраслевые возможности, предоставляя надежные решения для сверхвысоких нагрузок для ваших критически важных инженерных проектов посредством тщательных испытаний и проверенного опыта реализации проектов.
