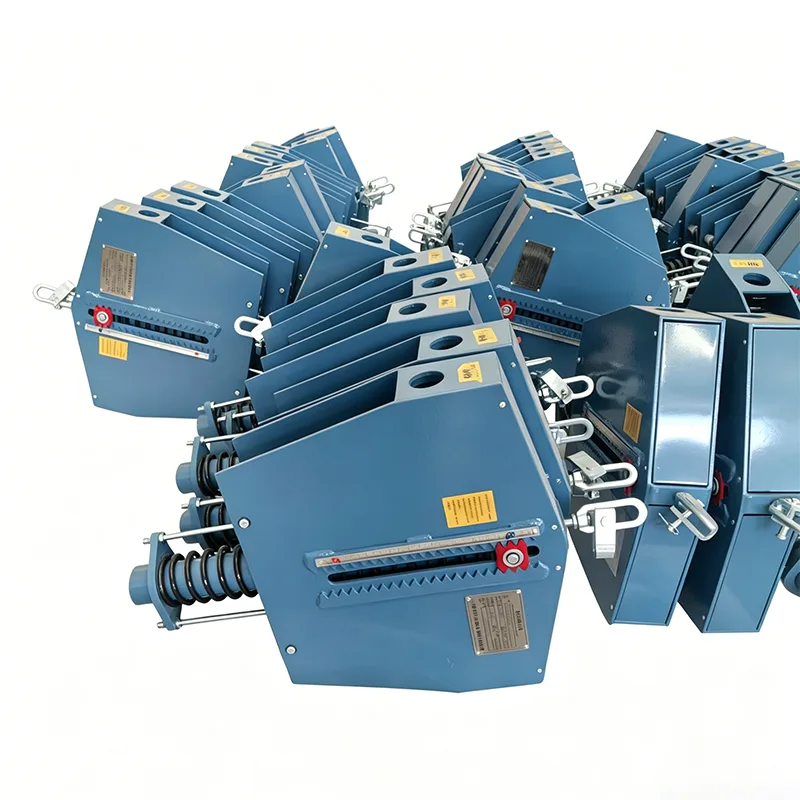

Постоянная пружинная опора энергетического трубопровода

В трубопроводных сетях природного газа, СПГ, водородной энергетики и традиционной передачи энергии трубопроводные системы часто охватывают сложную географическую среду и выдерживают сильное тепловое расширение и сжатие. Основываясь на 14-летнем техническом опыте в области технологий поддержки трубопроводов, компания Yangzhou Tianshun Pipeline Technology Co., Ltd. специально разработала пружинную опору постоянного тока для энергетических трубопроводов для сценариев передачи энергии. В этом продукте используется прецизионный механизм равновесия момента, гарантирующий, что опорная нагрузка остается постоянной, когда трубопровод подвергается вертикальному смещению с большим пролетом. Эта функция эффективно позволяет избежать дополнительных напряжений, вызванных передачей нагрузки на чувствительное оборудование, такое как клапаны и компрессоры, и является ключевым компонентом, обеспечивающим безопасную и стабильную работу сетей энергетических трубопроводов на большие расстояния.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Инженерная адаптируемость и преимущества эксплуатации и обслуживания

При фактическом строительстве и эксплуатации энергетических трубопроводов конструкция постоянной пружинной опоры энергетических трубопроводов полностью устраняет болевые точки строительства на месте и последующего обслуживания:

Блокировка в холодном состоянии и быстрая установка: перед поставкой пружина предварительно сжимается и фиксируется в положении установки в холодном состоянии в соответствии с отчетом о расчете напряжения трубопроводной системы. Для достижения проектного напряженного состояния на месте требуется лишь простая доводка резьбы и укоренение, что значительно сокращает период строительства трубных галерей.

Визуальный мониторинг работы: оснащенный внешними высокоточными индикаторными пластинами смещения и весами нагрузки, персонал по эксплуатации и техническому обслуживанию может интуитивно оценить, находится ли трубопровод в проектном рабочем положении во время ежедневного осмотра, не разбирая корпус, что способствует своевременному обнаружению осадки трубопровода или аномальной деформации.

Гибкие методы укоренения: предоставляются различные решения для корневых соединений (например, сварные одиночные пластины, обручи, соединители стальных конструкций и т. д.), которые могут обеспечить стабильное укоренение как для подвесных трубных галерей, трубных мостов, пересекающих реки, так и для корпусов оборудования.

Строгая система производства и контроля качества

В качестве линии защиты энергетической инфраструктуры весь производственный процесс постоянной пружинной опоры Energy Pipeline соответствует строгим стандартам контроля качества:

Перед отправкой каждого продукта проводится комплексное внутреннее тестирование.

Перед отправкой каждый продукт проходит полный процесс внутреннего тестирования. Этот процесс включает в себя размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT, где это применимо, испытание пружинной нагрузкой с кривыми смещения нагрузки и измерение толщины покрытия. Поставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Разъяснение относительно сторонней аккредитации

Внутреннее тестирование — это не то же самое, что стороннее тестирование, аккредитованное ILAC. Если требуется проведение независимого тестирования или лабораторное тестирование, оно может быть предоставлено как отдельная дополнительная услуга.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Эта услуга охватывает анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Доступные методы включают магнитопорошковый контроль (MT), проникающий контроль жидкостью (PT), ультразвуковой контроль (UT) и рентгенографический контроль (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Наши отличительные преимущества

Сравнено с международной системой крепления труб LISEGA.

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA.

Больше, чем стандартный отечественный поставщик

В отличие от стандартных отечественных производителей, которые предоставляют только сам товар, мы поставляем кривую перемещения нагрузки к каждому пружинному блоку. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Почему стоит выбрать постоянную пружинную опору энергетического трубопровода Tianshun?

Богатый опыт проектов в сфере энергетики: продукты стабильно работают на терминалах СПГ, магистральных газопроводах и проектах нефтепереработки в более чем 40 странах мира, выдерживая испытания экстремальными климатическими условиями и сложными условиями труда.

Полная инженерная поддержка: мы предоставляем полный цикл технических услуг: от анализа напряжений трубопровода (моделирование CAESAR II), расчета выбора типа до руководства по установке на месте, гарантируя, что каждая опора точно соответствует условиям работы.

Надежная цепочка поставок: Опираясь на автоматизированные производственные линии и комплексное испытательное оборудование на нашей базе в Цзянсу, мы обеспечиваем своевременную и качественную доставку материалов для крупномасштабных энергетических проектов.

Поддержка полного жизненного цикла: мы создаем эксклюзивные файлы проекта и предоставляем оценку состояния, перенастройку нагрузки и рекомендации по замене во время остановочного обслуживания, снижая риски эксплуатации и технического обслуживания трубопроводных сетей.
