Изолированные опоры для труб

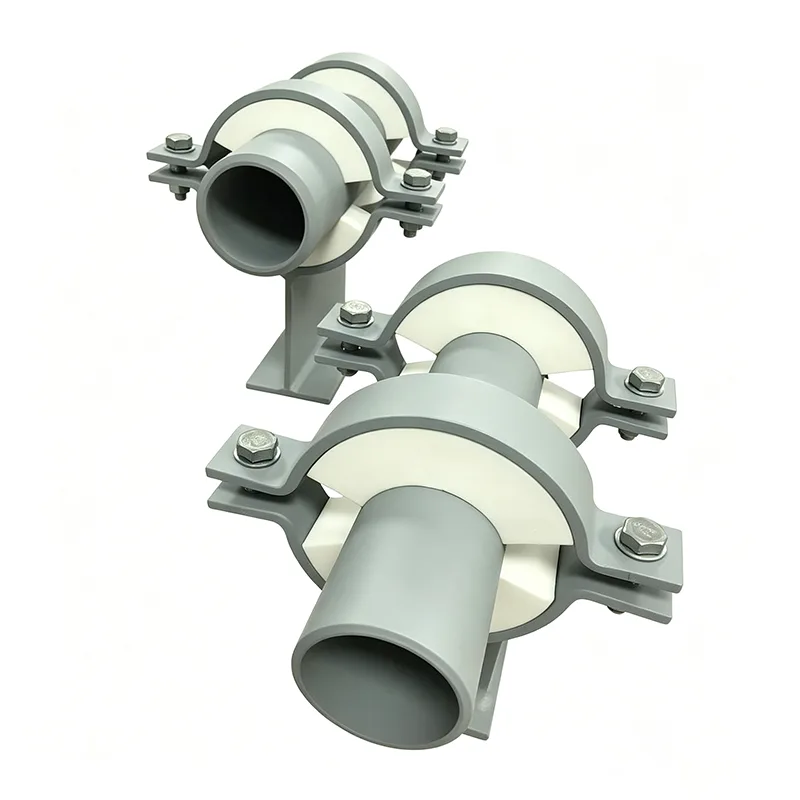

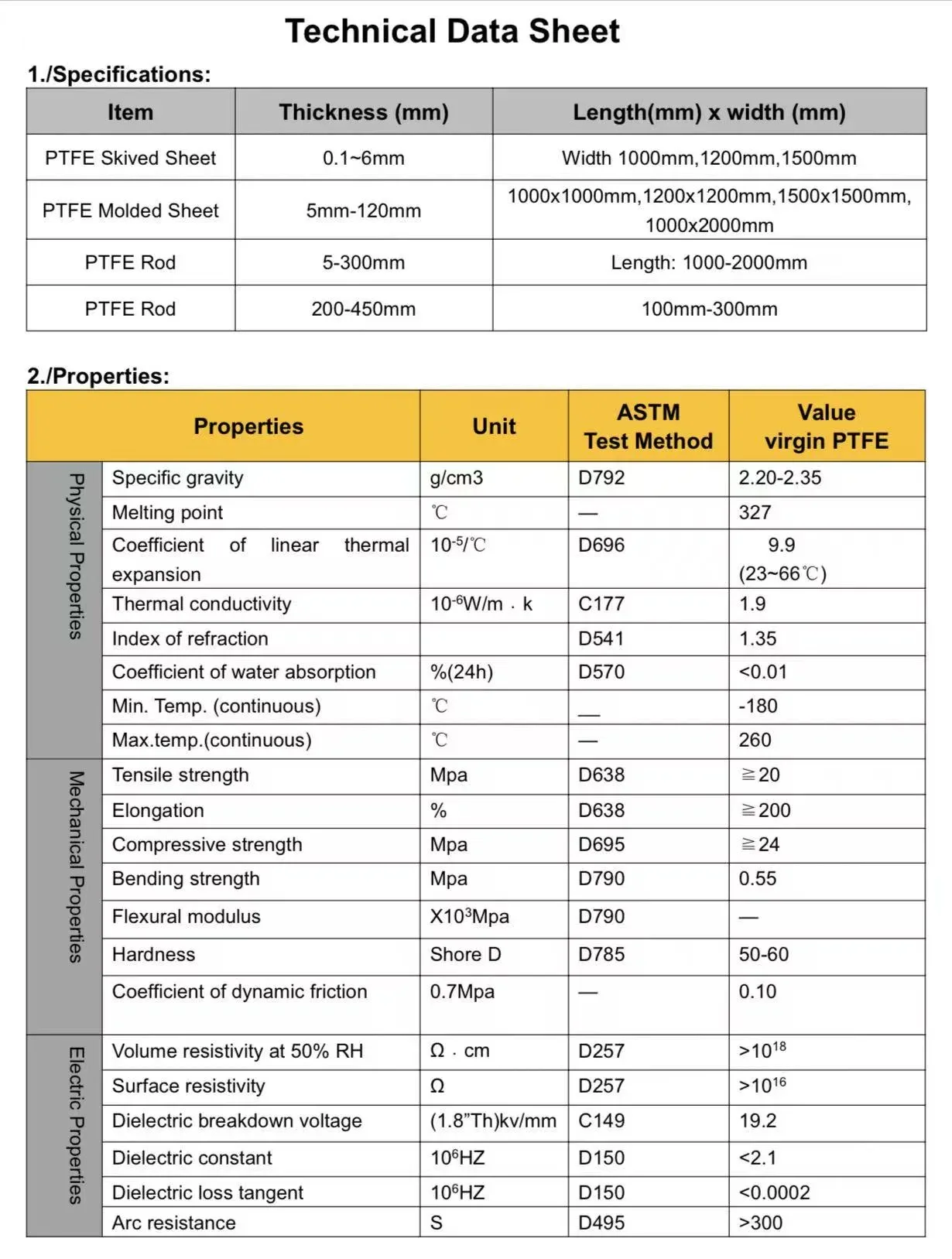

Это специально разработанная опора для изолированных трубопроводов, предназначенная для удержания изоляции, изготовленной из прецизионно обработанного и отлитого под давлением ПТФЭ. В настоящее время на российском рынке данный продукт пользуется высоким спросом. В Китае качество продукции из ПТФЭ значительно различается, что затрудняет поиск высококачественной продукции международным торговцам. Наша компания использует материалы премиум-класса и производит опоры размером от DN20 до DN1200.

Неизолированная опора на хорошо изолированной трубе — это дыра в системе. На линии охлажденной воды капает конденсат. На паропроводе он излучает тепло. В криогенной трубе он вытягивает влагу из воздуха и замораживает ее. Цель изолированной опоры для труб — закрыть этот зазор — выдержать вес трубы, содержимого и изоляции, не создавая теплового короткого замыкания между трубой и конструкцией.

Компания Yangzhou Tianshun с 2012 года разрабатывает и производит изолированные опоры труб для сетей централизованного охлаждения, промышленных паровых систем, терминалов СПГ и предприятий пищевой промышленности по всему миру. Мы изготавливаем каждую опору как единую сборку, проверенную под нагрузкой, с полностью интегрированным изоляционным блоком, поэтому вам не придется изготавливать тепловой разрыв на месте.

Как работает терморазрыв

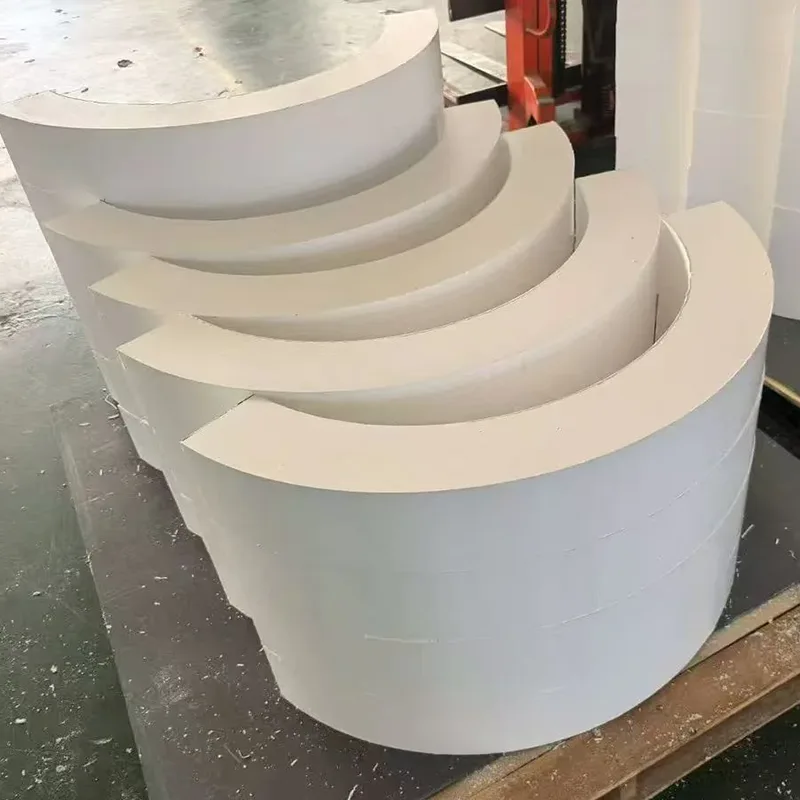

В стандартном башмаке для труб металлическое седло опирается непосредственно на металлическую опорную пластину. Тепло или холод проходят прямо. В изолированной опоре между двумя металлическими частями находится жесткий изоляционный блок. Нагрузка на трубу передается от седла на изоляцию и от изоляции на опорную плиту. Седло ни в коем случае не касается опорной пластины. Блок обработан так, чтобы соответствовать диаметру трубы с одной стороны и стальному основанию с другой, что обеспечивает полный контакт и отсутствие точечных нагрузок.

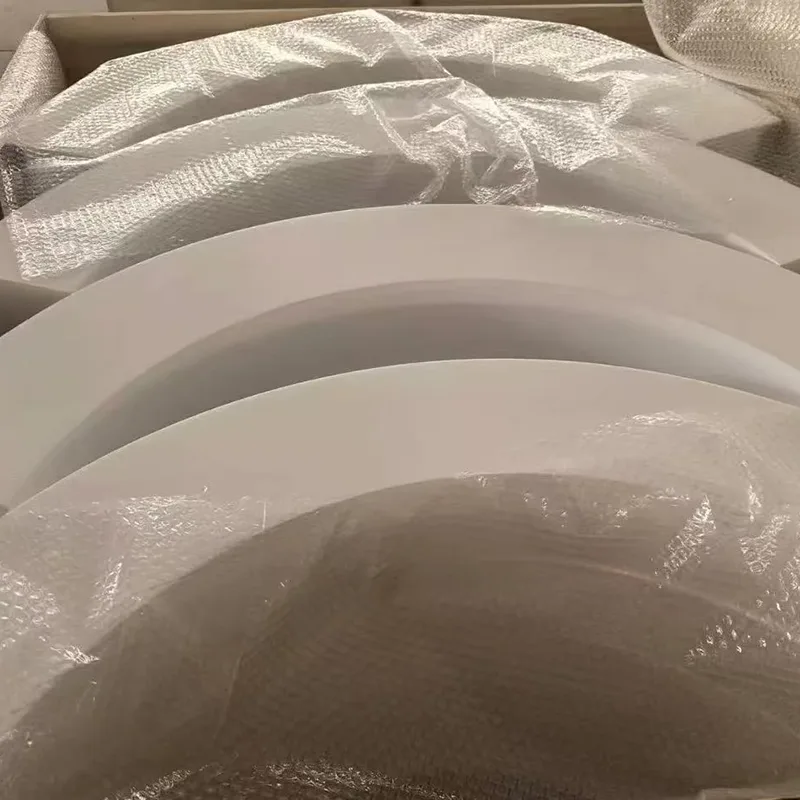

Материал блока выбирается таким образом, чтобы он оставался прочным при расчетной температуре. Полиизоцианурат высокой плотности (PIR) подходит для линий охлажденной воды и гликоля. Ячеистое стекло выдерживает криогенные условия до -196°C и обеспечивает почти нулевую паропроницаемость. Силикат кальция выдерживает температуру в линиях пара и горячего масла до 650°C. Прочность блока на сжатие проверяется при полной гидроиспытательной нагрузке, а не только при эксплуатации, поэтому он не раздавится во время ввода в эксплуатацию.

Пароизоляция, которая не останавливается на опоре

На холодных трубах проникновение влаги представляет собой самую большую долгосрочную угрозу. Водяной пар, проникающий через изоляцию, в конечном итоге конденсируется, замерзает или разъедает поверхность трубы. Наши изолированные опоры имеют сплошную металлическую уплотнительную манжету вокруг изоляционного блока. Бригада на объекте подтягивает изоляционную оболочку трубы к этому воротнику и герметизирует ее клеем или лентой. Никакого пробела. Никакой нашивки, вырезанной вручную. Просто чистое, доступное для проверки пароизоляционное уплотнение, которое остается герметичным.

Когда трубе необходимо скользить, изоляция остается на месте

Многие изолированные линии расширяются и сжимаются в зависимости от температуры. Фиксированная поддержка будет противостоять этому движению. Мы интегрируем скользящую поверхность с низким коэффициентом трения непосредственно в опорный узел. К нижней стороне изоляционного блока (или к пластине распределения нагрузки под ним) приклеивается лист полированной нержавеющей стали. К верхней части опорной пластины прикреплена прокладка из ПТФЭ или графита. Две поверхности скользят друг относительно друга с достаточно низким коэффициентом трения, чтобы его могли преодолеть собственные тепловые силы трубы. Весь интерфейс направляющей заключен в опорный корпус, защищен от пыли, песка и воды, поэтому он остается свободным в движении на протяжении всего срока службы системы.

Создан в соответствии со спецификациями вашей трубы, а не каталогом

Мы не подбираем изолированную опору с полки. Каждый заказ настраивается под ваш:

Размер трубы и толщина стенки

Материал и толщина изоляции

Рабочие и расчетные температуры

Опорные нагрузки (собственный вес, гидроиспытания, периодические)

Требования к движению (осевое скольжение, фиксированный анкер, боковая направляющая)

Воздействие на окружающую среду (в помещении, на открытом воздухе, на побережье, в зоне смыва, в зоне пожара)

Стальные компоненты в стандартной комплектации выполнены из углеродистой стали, оцинкованной горячим способом, а также из нержавеющей стали (304L, 316L), предназначенной для коррозийных или гигиенических применений. Все сварные работы конструкций выполняются квалифицированными сварщиками по сертифицированным процедурам.

Приложения в разных секторах

Охлажденная вода и централизованное охлаждение: отсутствие конденсата, капель и CUI.

Пар и горячая вода: минимальные потери тепла, безопасная температура прикосновения и скользящие пластины, допускающие расширение.

Криогенная техника и СПГ: изоляционные блоки из пеностекла, корпуса из нержавеющей стали и охлаждающая обувь, предотвращающая образование льда на конструкции.

Пищевая и фармацевтическая промышленность: нержавеющая сталь, гигиеническая отделка, герметизированная изоляция и полная совместимость с мытьем.

Нефть и газ: кислые эксплуатационные материалы, огнестойкие варианты и паронепроницаемые конструкции для прибрежных и морских сред.

Документация, подтверждающая каждый заказ

Каждая поставка включает сертификаты материалов EN 10204 типа 3.1, паспорта изоляции с указанием значений прочности на сжатие и теплопроводности, отчеты о проверке размеров и сертификаты испытаний под нагрузкой, когда это необходимо. Для нефтегазовых проектов мы можем предоставить протоколы испытаний HIC и документацию, соответствующую требованиям NACE. Для применений в пищевой промышленности отчеты о состоянии поверхности и декларации материалов являются стандартными.

Часто задаваемые вопросы

Вопрос: Можете ли вы подобрать любой тип и толщину изоляции?

А: Да. Мы обрабатываем изоляционный блок точно по внешнему диаметру вашей трубы и толщине изоляции, а также подбираем материал блока для вашей рабочей температуры.

Вопрос: Если необходимо перемещение, вы поставляете весь блок, включая направляющую пластину?

А: Да. Мы можем встроить в основание скользящую пластину из ПТФЭ или графита, заключенную в опорный корпус.

Вопрос: Как предотвратить намокание изоляционного блока?

О: Блок полностью заключен в стальной опорный корпус, и мы предоставляем металлическую уплотнительную манжету для непрерывного пароизоляционного соединения с изоляцией трубы.

Вопрос: Что делать, если моя труба изготовлена ​​из нержавеющей стали или требует соблюдения гигиенических условий?

О: Мы изготавливаем всю опору из нержавеющей стали 304L или 316L с травлеными и пассивированными поверхностями, подходящими для промывки и использования в пищевых средах.

Вопрос: Могу ли я получить огнестойкую версию?

А: Да. Мы можем использовать материалы пассивной противопожарной защиты, рассчитанные на воздействие целлюлозного или струйного огня, сохраняя несущую способность в течение необходимого периода.

Изолированная опора для труб — это небольшой компонент в большом проекте, но выход из строя — разрушенная изоляция, расколотая пароизоляция, заклинившая скользящая пластина — может привести к незапланированному отключению. Мы оказываем такую ​​поддержку уже более десяти лет, осуществляя доставку в более чем 45 стран, при этом более 70% нашего бизнеса приходится на постоянных клиентов. Эта запись существует, потому что мы рассматриваем каждую опору как проектируемую сборку, а не как стандартную деталь. Отправьте нам свой перечень труб и характеристики изоляции. Мы вернем вам обдуманное предложение и точную цену в течение дня.
