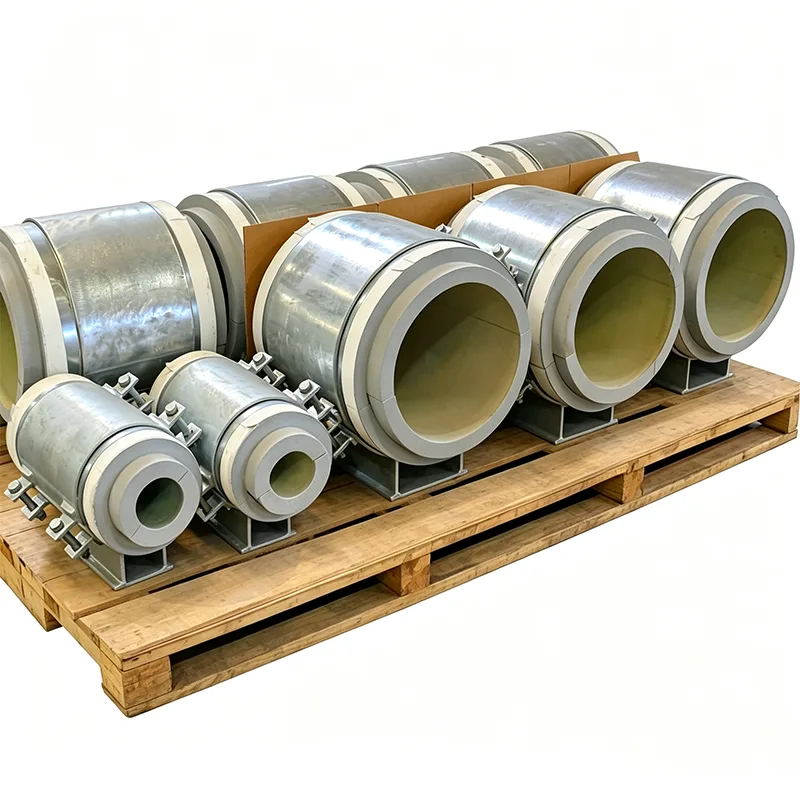

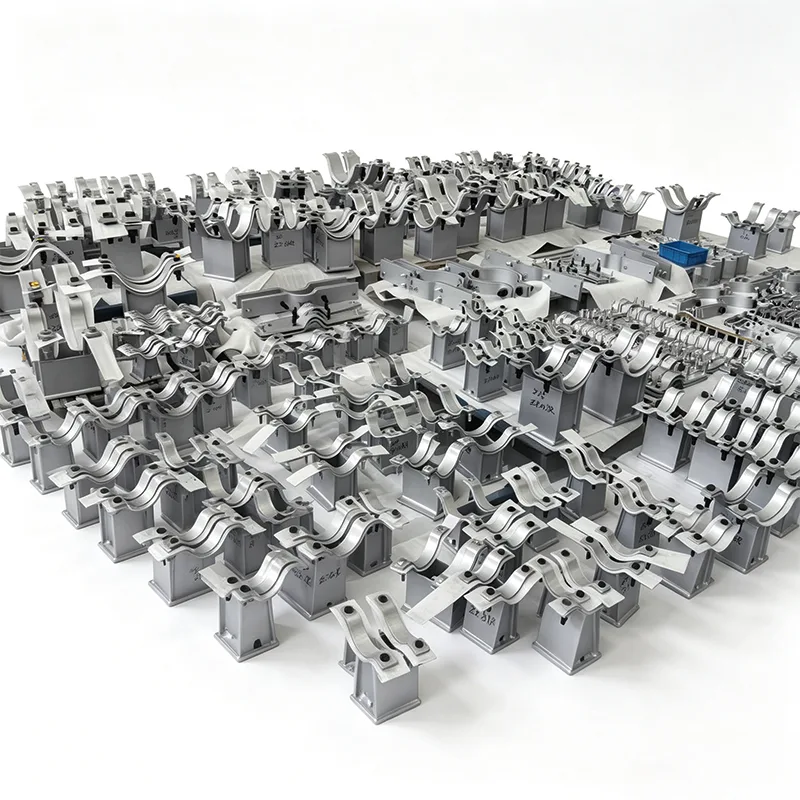

Опора труб для криогенной эксплуатации

В криогенных трубопроводных системах даже небольшая ошибка в конструкции опоры может привести к хрупким разрушениям, чрезмерному перегреву или опасной нагрузке на подключенное оборудование. В Янчжоу Тяньшунь мы занимаемся проектированием трубных опор для линий сжижения СПГ, терминалов хранения этилена и установок разделения воздуха с 2012 года. Мы понимаем, что опора в этой сфере — это не просто кусок стали, а тщательно рассчитанный узел, который должен выдерживать холодную усадку, сохранять целостность изоляции и оставаться конструктивно прочными в течение десятилетий.

Выбор материала, который ставит безопасность на первое место

Все наши опоры для труб для криогенной эксплуатации изготовлены из материалов, сохраняющих прочность при самых низких рабочих температурах. Для металлического пути нагрузки мы обычно используем болты ASTM A320 L7, нержавеющую сталь 304L или 316L для корпусов зажимов и низкотемпературную углеродистую сталь (A350 LF2), если позволяют расчетные условия. Каждая плавка материала проходит испытания на удар при проектной минимальной температуре — значения V-образного надреза по Шарпи предоставляются в стандартной комплектации в вашем пакете документации, а не только по запросу.

Разработан для холодной усадки и изменения нагрузки

Когда 30-метровая труба СПГ охлаждается от температуры окружающей среды до -162°C, она может сжаться более чем на 50 мм. Наши опорные узлы сконфигурированы таким образом, чтобы обеспечить это движение без возникновения вторичных напряжений. Мы предлагаем:

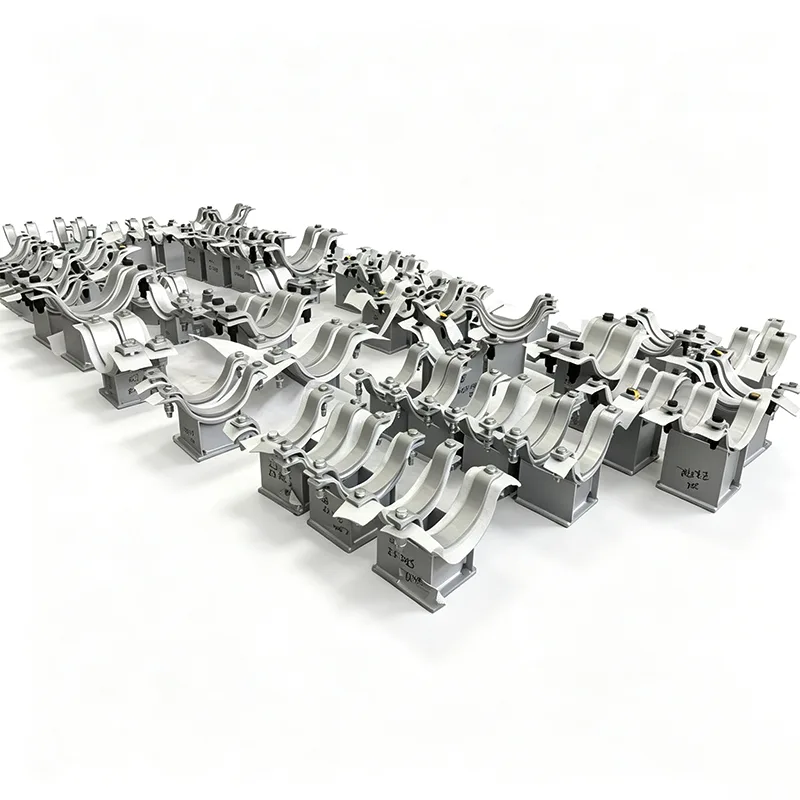

Криогенные направляющие пластины с пропитанными ПТФЭ или графитом поверхностями, прикрепленными к несущему изоляционному блоку, который предотвращает передачу холода на опорную сталь.

Предварительно установленные холодные башмаки, компенсирующие тепловое сжатие, исключающие необходимость догадок во время установки.

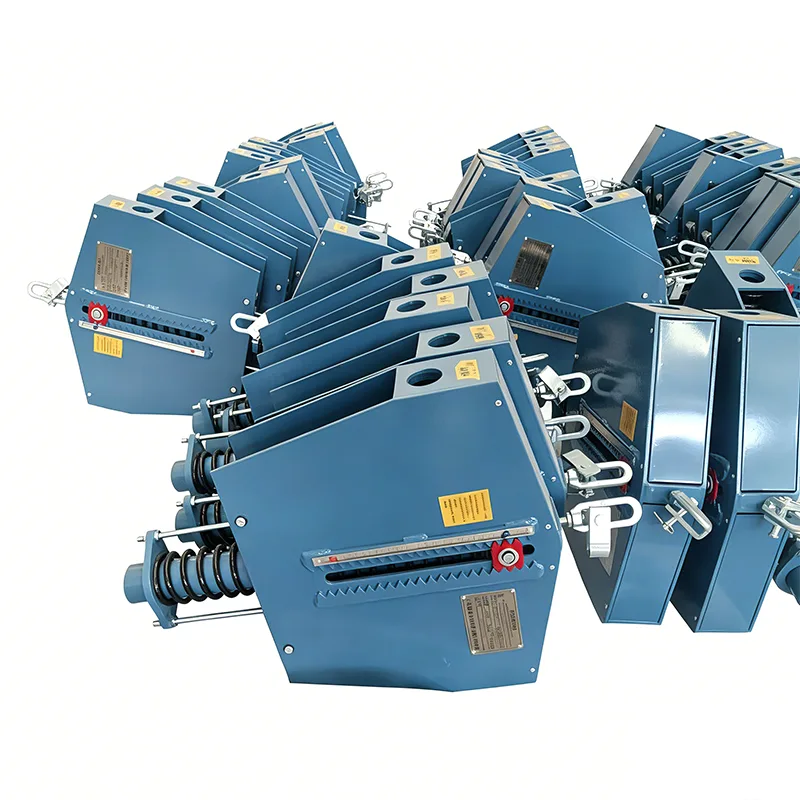

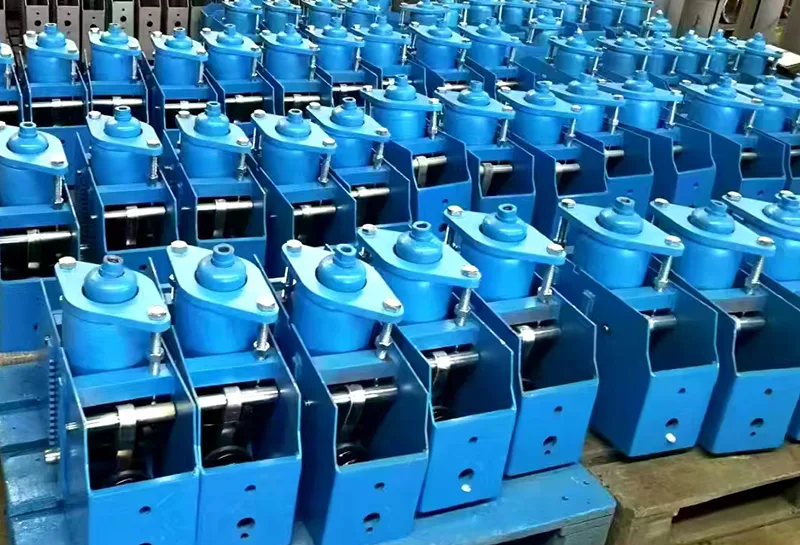

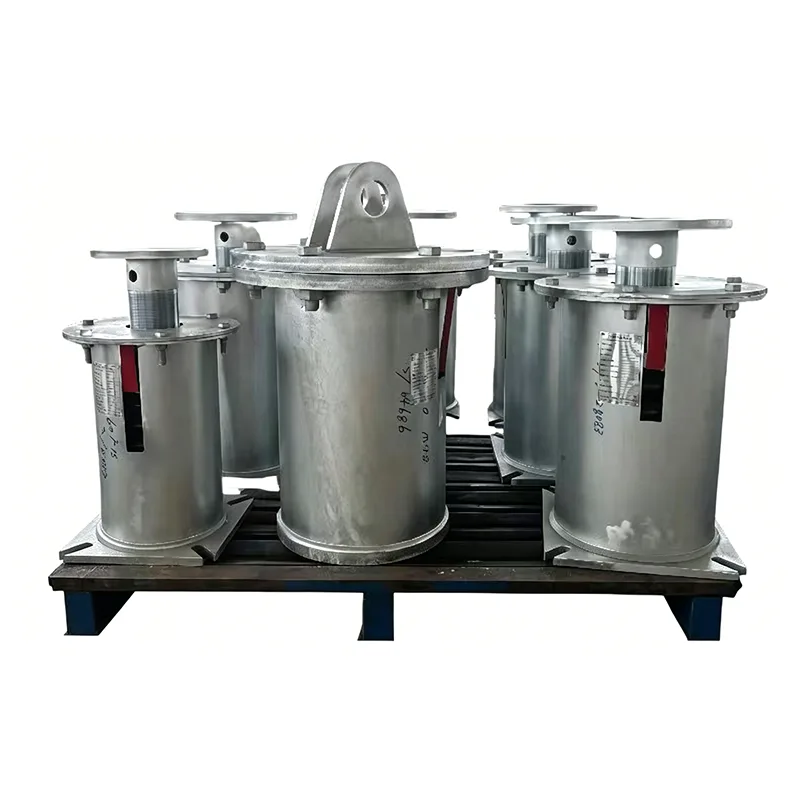

Постоянные пружинные опоры настроены на поддержание почти нулевых колебаний нагрузки во всем диапазоне холодных перемещений, предотвращая перегрузки сопла криогенных насосов и компрессоров.

Интеграция изоляции, предотвращающая образование льда и конденсата

Трещина пароизоляции или холодное пятно на опоре могут привести к образованию льда, CUI (коррозии под изоляцией) и потерям энергии. Наши опоры предназначены для интеграции как с системами изоляции PIR (полиизоциануратом), так и с ячеистым стеклом. Несущая изоляционная секция полностью герметизирована между башмаком трубы и несущей конструкцией с непрерывной пароизоляцией. Мы также можем предварительно разрезать вторичную изоляцию в соответствии с толщиной и деталями оболочки, указанными вашим подрядчиком по прокладке трубопроводов.

Тестирование и документирование для полной прослеживаемости

Мы проводим собственные нагрузочные испытания критически важных узлов в условиях окружающей среды и смоделированных холодных условиях. Стандартный заказ на криогенную поддержку от Tianshun включает:

Сертификаты материалов EN 10204 типа 3.1 с данными о ударной нагрузке при низких температурах.

Отчеты о проверке размеров толщины изоляции и смещения башмака.

Записи о квалификации процедуры сварки (WPAR), когда речь идет о какой-либо сварке.

Дополнительное независимое тестирование, проводимое TÜV, BV или SGS.

Приложения

Терминалы по приему СПГ и пиковые установки

Хранение и обращение с этиленом, пропиленом и жидким аммиаком.

Объекты промышленного газа (LOX, LIN, LAR)

Криогенные трубопроводные галереи и зоны вторичной защитной оболочки резервуаров

Холодильные камеры при разделении воздуха и переработке углеводородов

Наши криогенные опоры сегодня используются в проектах на Ближнем Востоке, в Юго-Восточной Азии и Северной Америке, надежно работая в самых сложных термических условиях.

Почему Тяньшунь?

Мы являемся специализированным производителем, а не генеральным дистрибьютором. Наша команда инженеров может измерить изометрические напряжения в вашем трубопроводе, определить каждое место холодной опоры и предложить оптимизированную сборку, которая снижает как стоимость материалов, так и время установки без ущерба для характеристик изоляции. Более 70% нашего бизнеса приходится на повторные заказы — прямой результат обеспечения предсказуемого качества в каждой поставке.

Часто задаваемые вопросы

Вопрос: Какую минимальную температуру выдерживают ваши криогенные опоры?

A: До -196°C (температура жидкого азота). По вопросам обслуживания жидкого гелия свяжитесь с нашей командой инженеров.

Вопрос: Можете ли вы сравнить наши существующие башмаки для труб и детали изоляции?

А: Да. Мы регулярно изготавливаем чертежи по индивидуальному заказу клиента, включая нестандартную высоту башмаков, способы крепления и толщину изоляции.

Вопрос: Предоставляете ли вы изоляционный материал в рамках поддержки?

О: Да, мы поставляем несущую изоляцию (PIR, пеностекло или дерево), полностью приклеенную к башмаку трубы. Окружающая вторичная изоляция и облицовка обычно устанавливаются на месте, но мы можем предоставить готовые изоляционные комплекты.

Вопрос: Как предотвратить растрескивание изоляции при циклических холодных нагрузках?

A: Несущий блок рассчитан на прочность на сжатие, значительно превышающую максимальное расчетное давление подшипника. Мы также располагаем стыки многослойной изоляции в шахматном порядке и используем гибкие клеевые системы, допускающие дифференциальное движение.

Вопрос: Каким стандартам соответствуют ваши криогенные опоры?

Ответ: Наши конструкции соответствуют MSS SP-58, ASME B31.3, глава VI (для СПГ), EN 13480 и последним рекомендациям GIIGNL. При необходимости может быть предусмотрена маркировка CE согласно PED.

Вопрос: Можете ли вы обеспечить короткие сроки поставки запасных частей для экстренной помощи?

А: Да. У нас имеется запас обычных криогенных направляющих пластин и комплектов болтов. Для полностью готовых узлов возможно экспресс-изготовление в течение 7-10 дней.
