Трубопроводные системы в энергетике работают в сложных условиях работы, обычно характеризующихся высокой температурой и высоким давлением, наличием легковоспламеняющихся и взрывоопасных сред, а также длительными периодами непрерывной работы. Выход из строя опор трубопровода может привести к разрыву трубопровода, утечке среды и даже к серьезным авариям, связанным с безопасностью.

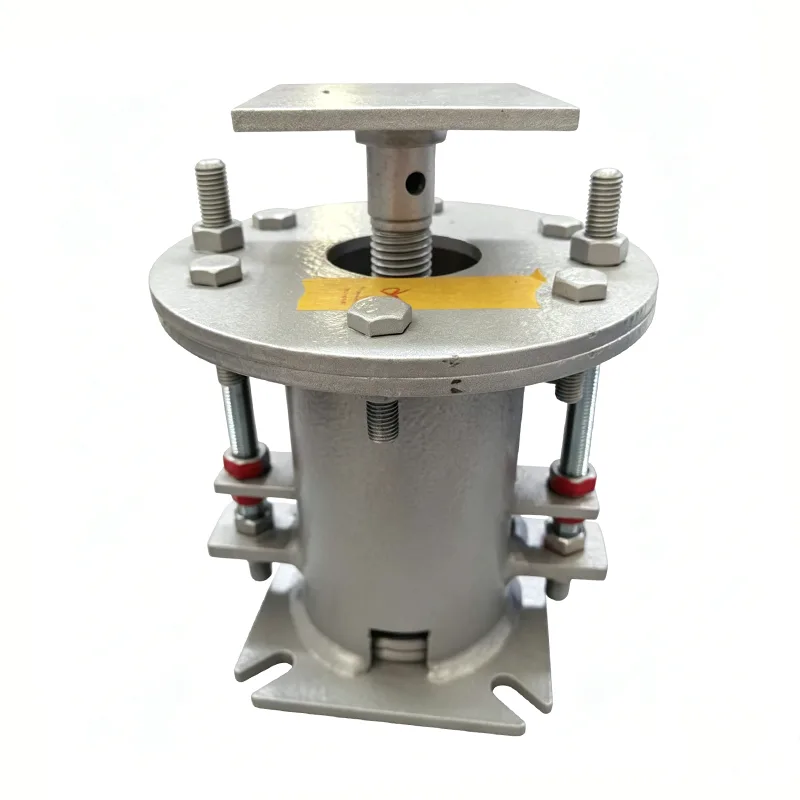

Регулируемая пружинная опора для энергетической промышленности — это специальное эластичное опорное устройство для трубопроводов, разработанное специально для энергетической отрасли. Оно сохраняет стабильную работу в экстремальных условиях работы и обеспечивает безопасную и надежную эксплуатацию энергетических объектов.
Регулируемая пружинная опора для энергетики поглощает тепловые смещения трубопроводов, вызванные изменениями температуры, за счет упругой деформации пружин, при этом выдерживая собственный вес трубопровода и дополнительные нагрузки.
Имея 14-летний опыт обслуживания систем поддержки трубопроводов в энергетической отрасли, компания Yangzhou Tianshun Pipeline успешно применила свою продукцию в более чем 300 энергетических проектах по всему миру, включая критически важную инфраструктуру, такую как тепловые электростанции, атомные электростанции, терминалы СПГ и магистральные газопроводы.
| Таблица характеристик подвески с регулируемой пружиной | Пример |
| Тип / конфигурация вешалки | Тип A, B, C, D, E, F, G |
| Размер пружины/№. | № 0 – № 22 |
| Диапазон перемещения | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Рабочая нагрузка | 0,2 кН - 400 кН |
| Установленная нагрузка (холодная нагрузка) | кН/кгс |
| Рабочая нагрузка (горячая нагрузка) | кН/кгс |
| Направление движения | Вверх / Вниз |
| Вариабельность (%) | ≤ 25% (Стандарт) |
| Обработка поверхности | Горячее цинкование/окрашенное |
| Материал корпуса | Углеродистая сталь (Q235/Q355) |
▶ Высоконадежная конструкция: все критические компоненты имеют резервную конструкцию с коэффициентом безопасности не менее 1,6 раза.
▶ Широкая температурная адаптация: нормально работает в условиях экстремальных температур в диапазоне от -196 ℃ до +600 ℃.
▶ Отличная устойчивость к усталости: пружины прошли 150 000 усталостных циклов, что соответствует требованиям длительной непрерывной эксплуатации энергетических объектов.
▶ Высокая точность нагрузки: перед отправкой трижды калибруется под нагрузкой, погрешность контролируется в пределах ±5 %.
▶ Антирасшатывающая и антисейсмическая конструкция: имеет двойную конструкцию, препятствующую расшатыванию, способную выдерживать землетрясения магнитудой 8 и вибрацию оборудования.
▶ Регулировка в режиме онлайн: оснащен специальным механизмом регулировки для точной настройки нагрузки без отключения.
|
Элемент сравнения |
Универсальная регулируемая пружинная опора |
Переменная пружинная опора для энергетики |
|
Проектный коэффициент безопасности |
1,2-1,4 раза |
≥1,6 раза |
|
Диапазон рабочих температур |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Усталость жизни |
50 000–100 000 циклов |
≥150 000 циклов |
|
Конструкция, предотвращающая расшатывание |
Одинарная гайка, предотвращающая ослабление |
Двойные противоотвинчивающиеся + стопорные шайбы |
|
Стандарт проверки |
Выборочный контроль |
100% полная проверка + дополнительная проверка третьей стороной |
|
Применимые условия работы |
Общие промышленные условия |
Экстремальные условия в энергетике |
Переменная пружинная опора для энергетики широко применяется в трубопроводных системах различных энергетических объектов:
▶ Главные паропроводы, трубопроводы питательной воды и дымоходы/воздуховоды на теплоэлектростанциях
▶ Традиционные островные и вспомогательные трубопроводные системы атомных островов на атомных электростанциях
▶ Криогенные трубопроводы на терминалах СПГ и станциях газификации
▶ Станции и клапанные камеры магистральных газопроводов
▶ Гидравлические и смазочно-масляные трубопроводы ветряных электростанций
▶ Маслопроводы-теплоносители солнечных тепловых электростанций
Мы установили строгий специальный процесс контроля качества энергетической продукции, чтобы гарантировать, что каждая регулируемая пружинная опора энергетической отрасли соответствует самым высоким отраслевым стандартам:
▶ Входной контроль сырья: каждая партия стали сопровождается оригинальным сертификатом на материал и проходит спектральный анализ и испытания механических свойств.
▶ Контроль производства пружин: каждая пружина, изготовленная на станках для навивки пружин с ЧПУ, проходит три полных испытания на сжатие.
▶ Контроль качества сварки: все сварочные процессы выполняются сертифицированными сварщиками и подлежат 100% неразрушающему контролю (NDT).
▶ Испытание производительности готовой продукции: каждый агрегат проходит полноходовые испытания под нагрузкой и калибровку рабочего объема.
▶ Заключительная предотгрузочная проверка: выдаются полные документы по сертификации качества, включая отчеты о материалах, протоколы испытаний и сертификаты соответствия.
Наша система управления качеством сертифицирована по стандарту ISO 9001:2015, а вся продукция соответствует международным стандартам, включая CE, API и ASME.
▶ Бесплатный анализ напряжения трубопровода и расчет выбора опоры/подвески
▶ Индивидуальные услуги по проектированию для конкретных энергетических проектов
▶ Руководство по установке и пуско-наладке на месте.
▶ Регулярные проверки и техническое обслуживание.
▶ Аварийная поставка запасных частей с круглосуточным реагированием на запросы клиентов.
Для получения более подробной информации о регулируемой пружинной опоре для энергетической отрасли или о техническом выборе для вашего проекта свяжитесь с нашей профессиональной командой продаж.
